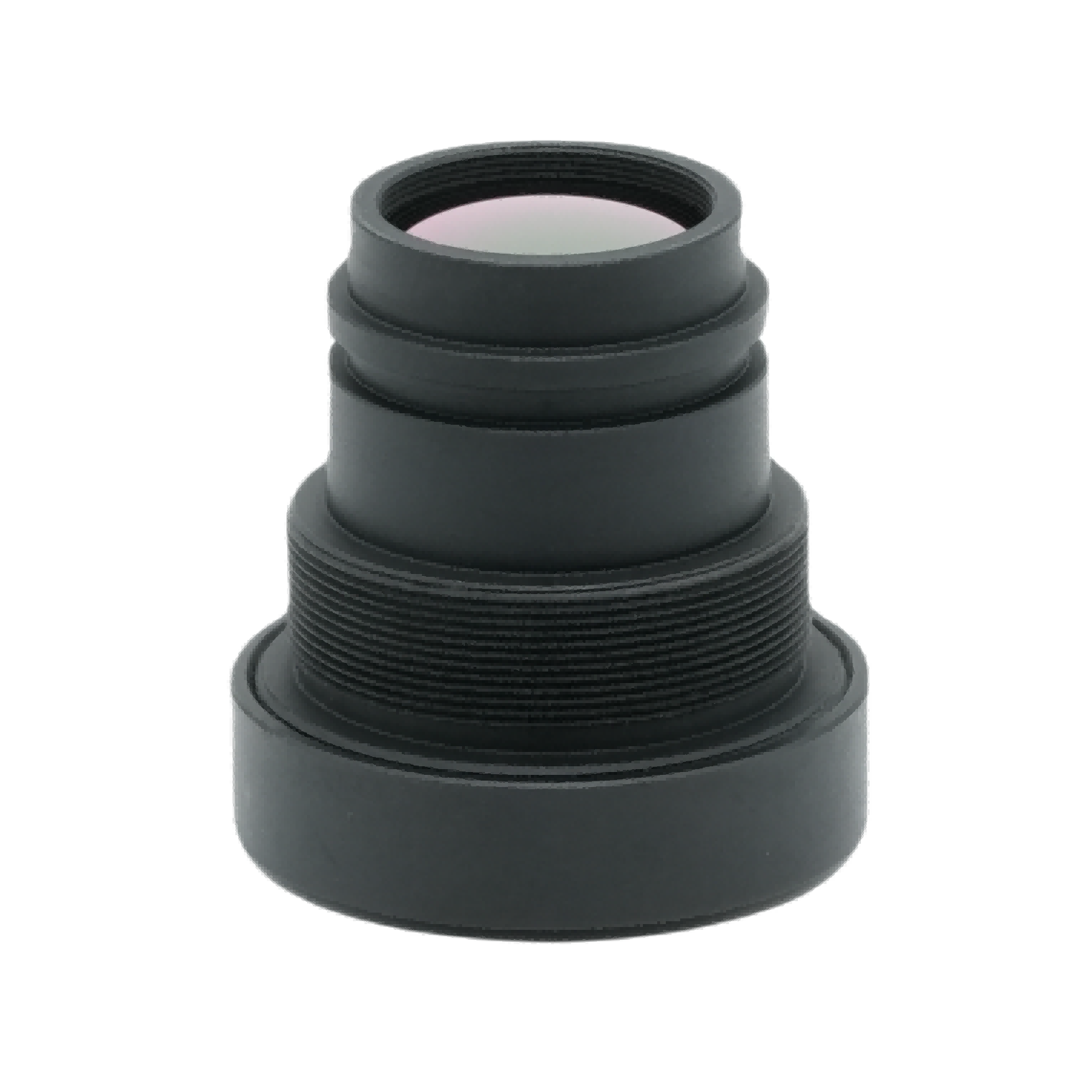

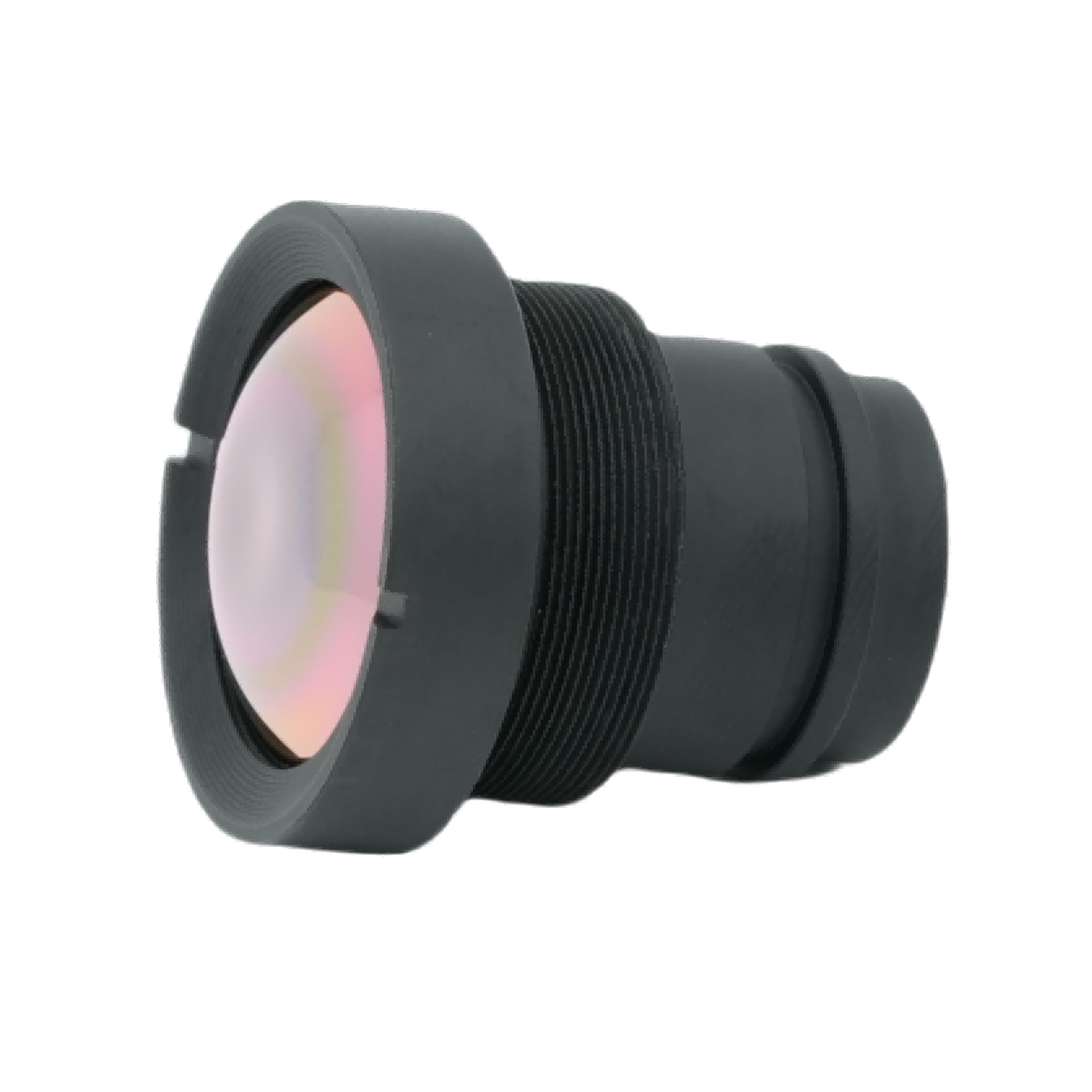

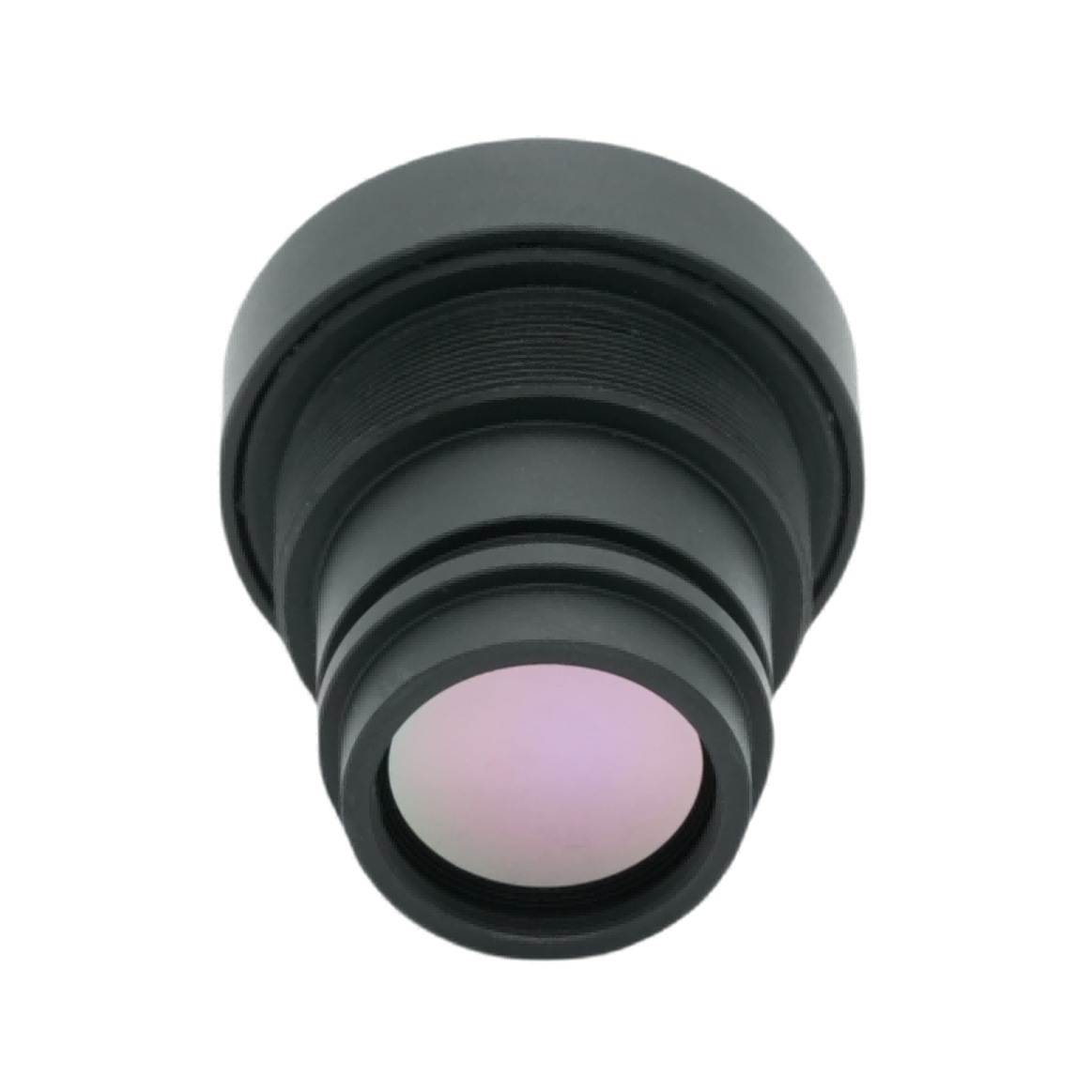

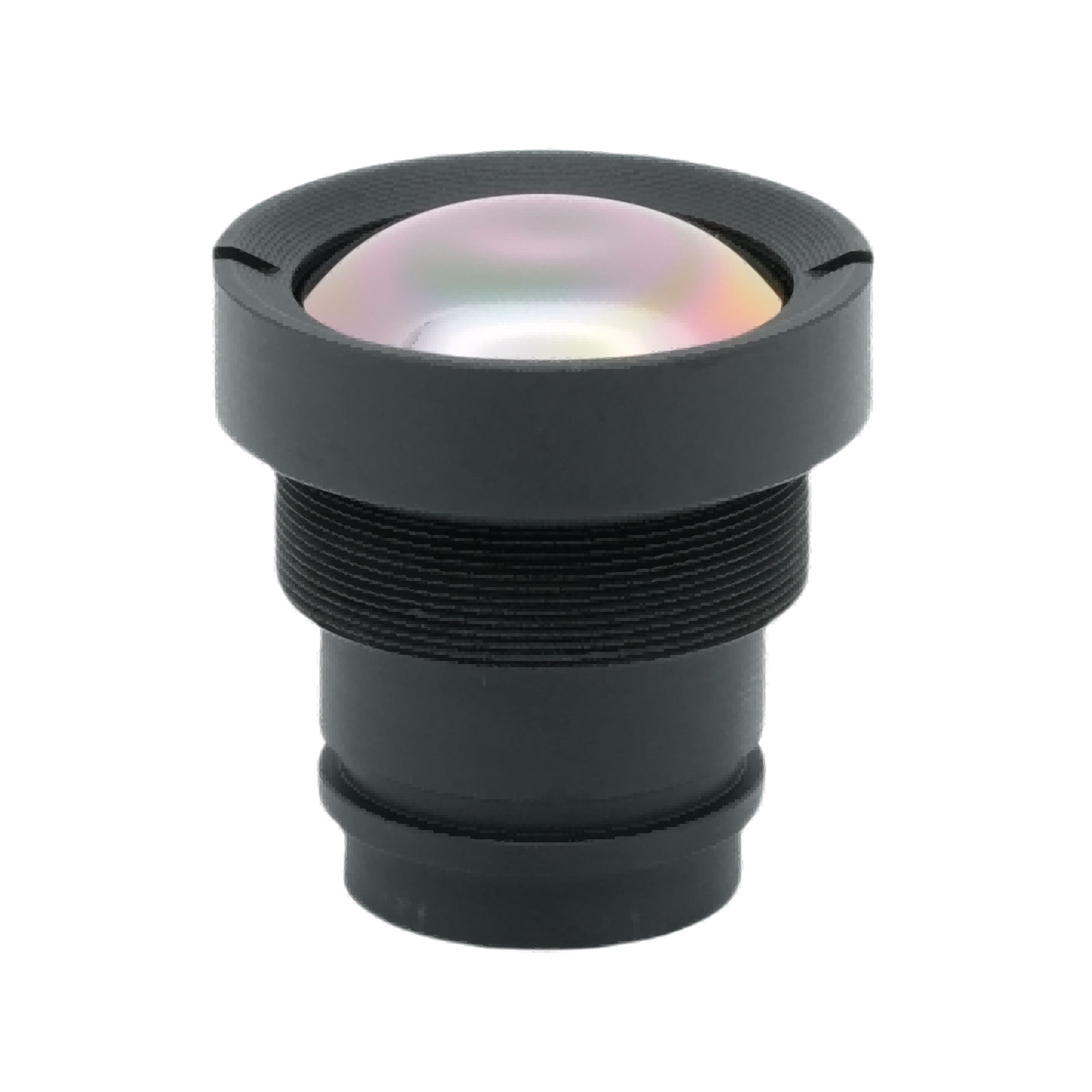

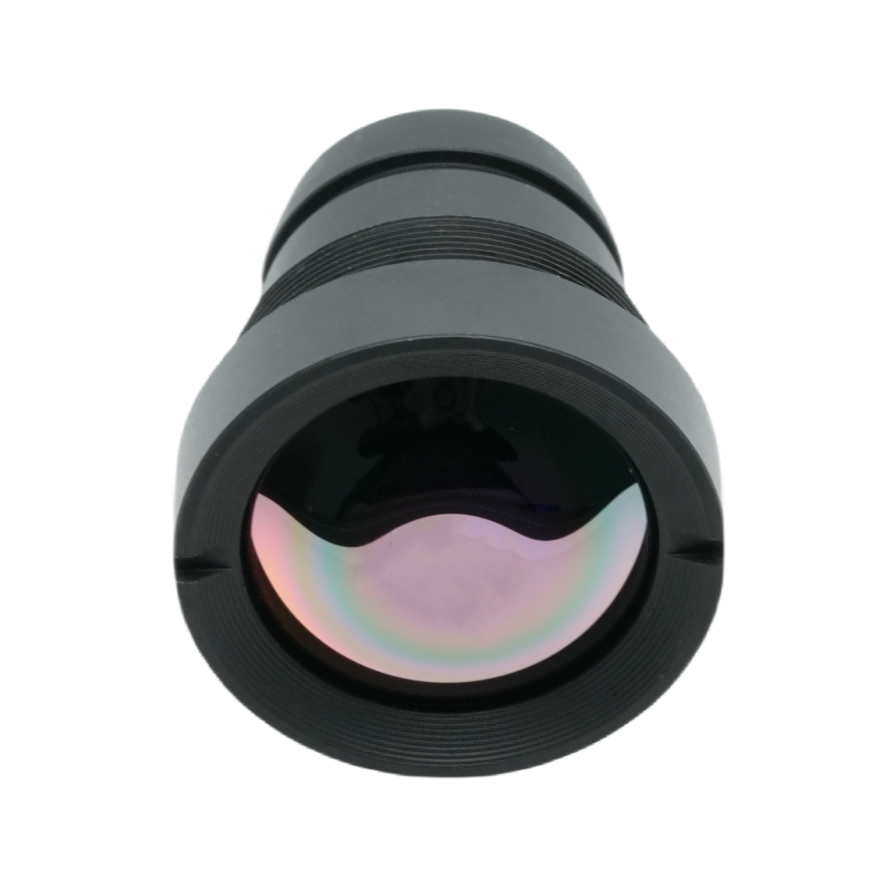

M22 4.1mm 熱画像レンズ

製品概要

製造および供給元ボシオプティカルテクノロジー、このF1.0 焦点距離4.1mm熱画像レンズは、640×512 解像度、12μm ピクセル非冷却赤外線焦点面アレイ用に最適化された超広角赤外線対物レンズです。この熱赤外線レンズは、高度な露出 AR 反射防止コーティングを採用し、88% 以上の赤外線透過率を実現します。 BOSHI Optical Technology によって開発されたプロ仕様の赤外線光学レンズとして、このユニットは IP67 のフロントレンズ保護、約 25 グラムの軽量構造、および信頼性の高い幅広い温度での光学安定性を備えています。コンパクトな非冷却サーマルカメラシステム内にスムーズに統合できます。その広い FOV レイアウトにより、広範囲のシーンをカバーして多様なサーマル イメージング導入シナリオに適応し、軽量要件と小型サーマル ハードウェア デバイスの実用的なイメージング出力のバランスをとります。

詳細な製品説明

パラメータ

1. 光学仕様

この赤外線光学レンズは、焦点距離 4.1 mm と F1.0 の超大口径を実現しています。超大口径により赤外線の取り込み能力が大幅に向上。このような光学性能は、低温および低放射輝度の動作条件下でのこの熱赤外線レンズの鮮明な画像出力の核となる保証を構成します。

2. 検出器のマッチング

BOSHI 光学テクノロジーは、このレンズを解像度 640×512、12μm ピクセルの赤外線検出器と組み合わせるように設計しています。主流の非冷却型サーマルセンサーフォーマットとの高い互換性を維持します。適切にマッチングされたハードウェア特性により、レンズとセンサーチップ間の条件の不一致によって引き起こされる画像のずれが排除されます。

3. 視野

レンズは対角130度、水平102度、垂直83度の広視野角をサポートします。機器は、機械的なスキャン アセンブリを追加することなく、広い範囲のシーンをカバーします。この特性により、熱画像装置の全体的な機械構造設計が簡素化されます。

4. フォーカスパフォーマンス

連続フォーカス範囲は 0.5 メートルから無限大です。焦点性能は、近距離の検査作業と長距離の監視作業のバランスを保ちます。これにより、この 4.1 mm 焦点距離レンズの実際の現場展開で使用可能な距離の境界が広がります。

5. 環境および機械指標

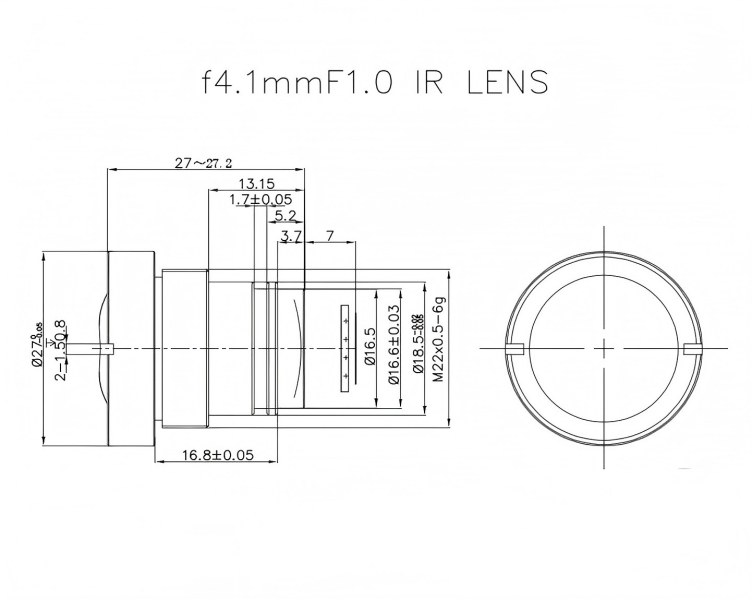

動作温度範囲は摂氏マイナス 40 度から摂氏プラス 80 度までカバーします。レンズ前面はIP67の防水・防塵規格を達成。 M22×0.5マウント標準ネジインターフェースを採用し、組立作業を効率化します。正味重量は 25 グラム近くに達しており、軽量機器の製品開発にとって有利な前提が生まれます。

6. 画質指標

AR反射防止コーティングを搭載し、光透過率は88％を超えます。相対照度は 80% 以上を維持します。歪み値は 45% 未満に抑えられます。この指標群は、広角撮像特性と赤外線光学レンズの実際の画質性能とのバランスを実現します。

パフォーマンス上の利点

1. 優れた低照度温度感度

開放絞り値F1.0により放射エネルギーの集光効率を高めます。薄暗く放射線量の少ない環境で作業する場合、この熱赤外線レンズは熱画像のコントラストを著しく高めることができます。対象の赤外線信号が弱くなった場合でも画像のブレ確率を低減し、低放射シーンの観察でも安定した画像基盤を提供します。

2. 超広範なシーンをカバー

対角 130 度の広い FOV により、単一のハードウェア ユニットで拡張された空間範囲を監視できます。プロジェクトの実施者は、それに応じて全エリア監視に必要なサーマルカメラの総数を削減することができます。この変更により、システム全体の構築費用が直接削減されます。 BOSHI 光学テクノロジーは光路を最適化し、このような広い視野角条件下でも使用可能な画質を保証します。

3. 信頼性の高い画像均一性

相対照度が 80% を超えると、口径食の問題が効果的に抑制されます。画像フレームは、すべての領域にわたって一貫した明るさを維持します。 88%以上の透過率により、光伝送路内での赤外線エネルギーの損失を低減します。 BOSHI Optical Technology では、この赤外線光学レンズに対して繰り返しの校正を実施しています。キャリブレーション作業により、長時間の連続稼働状態でも安定した画像出力が保証されます。

4. 堅牢な環境適応力

IP67 のフロントレンズ保護と広い温度動作範囲により、雨、ほこり、極度の寒さ、高温の環境でも安定した動作が可能になります。熱赤外線レンズは頻繁な手動メンテナンス作業を必要としません。屋外設置や過酷な産業現場での導入シナリオに適合します。

5. 組み込みに便利なコンパクトな構造

25 グラムの軽量ボディと標準 M22×0.5 マウントにより、小型熱画像デバイスの機械設計の困難さが軽減されます。製品開発者は、製品統合手順の過程で構造変更の作業負荷を軽減できます。これにより、端末のサーマル ハードウェアの研究開発サイクルが短縮されます。

6. 多彩なフォーカス調整能力

最短焦点距離 0.5 メートルにより、近距離のターゲット検出をサポートします。純粋に長距離の固定焦点レンズ ソリューションと比較して、この焦点距離 4.1 mm の製品は適用範囲を広げます。複数の実用的なプロジェクトからの混合距離観察の需要を満たします。

応用分野

1. 境界セキュリティの監視

広い FOV を備えたこの赤外線光学レンズは、工場敷地、公園ゾーン、境界地域、住宅地に広角熱監視機能を提供します。可視光の入力なしで、侵入検知タスクを 24 時間実行します。境界セキュリティ監視は、BOSHI Optical Technology の製品シリーズの中核となるアプリケーションの方向性の 1 つとして数えられます。

2. 工業用熱検査

熱赤外線レンズは、デバイスの温度スクリーニング、電気キャビネットの故障診断、パイプラインの熱漏れチェック、工場の安全パトロール作業をサポートします。現場スタッフは異常な熱源をタイムリーに発見し、潜在的な労働安全上の事故を防ぐことができます。 640×512 の解像度マッチング機能により、産業検査ミッションにおいて熱による詳細なキャプチャが保証されます。

3. スマート交通と車両ビジョン

ユーザーは、自動車のサーマルナイトビジョンや道路交通監視作業にレンズを導入できます。霧、夜間、視界の悪い状況下でも、12μm ピクセルマッチング性能により、歩行者や障害物の識別作業を支援します。インテリジェント交通関連システムの安全保証レベルを向上させます。

4. 無人システムのペイロード

この赤外線光学レンズは、25 グラムの軽量特性を活かして、無人航空機、ロボット、および無人地上車両の軽量熱ペイロードとして機能します。捜索救助活動、山火事のリスク監視、地形パトロールの任務を実行します。 M22×0.5 マウントは、無人プラットフォーム ペイロード アセンブリに迅速な取り付けの利点をもたらします。

5. 公安と緊急救助

消火サーマルポジショニングや捜索救助任務の場合、このレンズは、暗く、煙が立ち込めている、または視覚的に遮られた環境内でも良好に機能します。熱信号は部分的な煙の乱れを透過し、ターゲットの位置をロックする可能性があります。広い FOV により、対応者は緊急活動中に広範囲の現場スキャンを迅速に完了できます。

6. 農業および環境モニタリング

オペレーターはこの熱赤外線レンズを活用して、植生温度分析、野生生物の観察、環境熱分布追跡作業を実行します。農業研究や生態環境研究に有効なデータサポートを提供します。 IP67 グレードのレンズは、屋外での長期観察作業に適しています。
