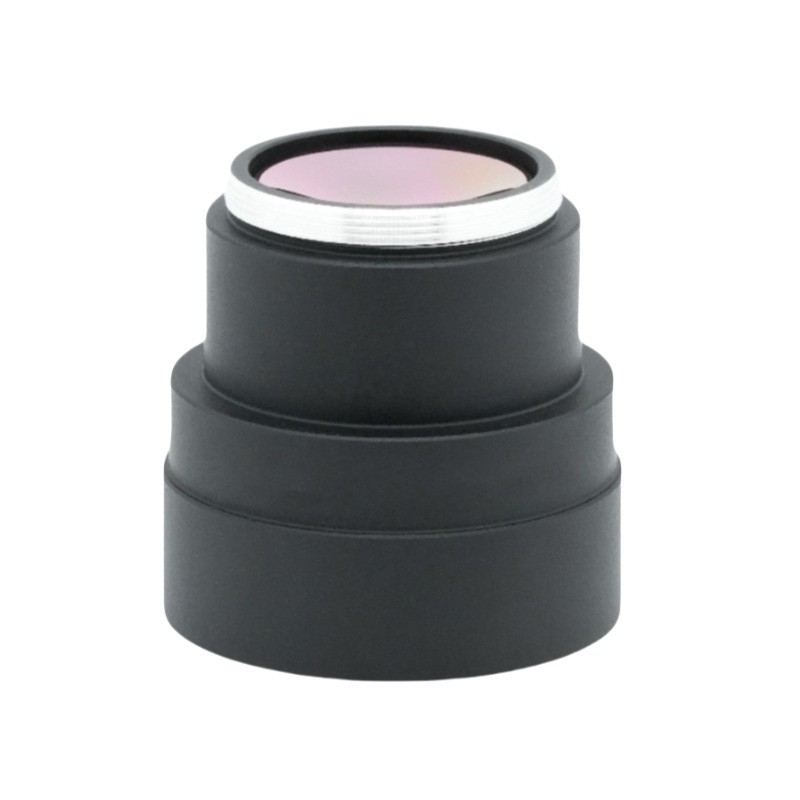

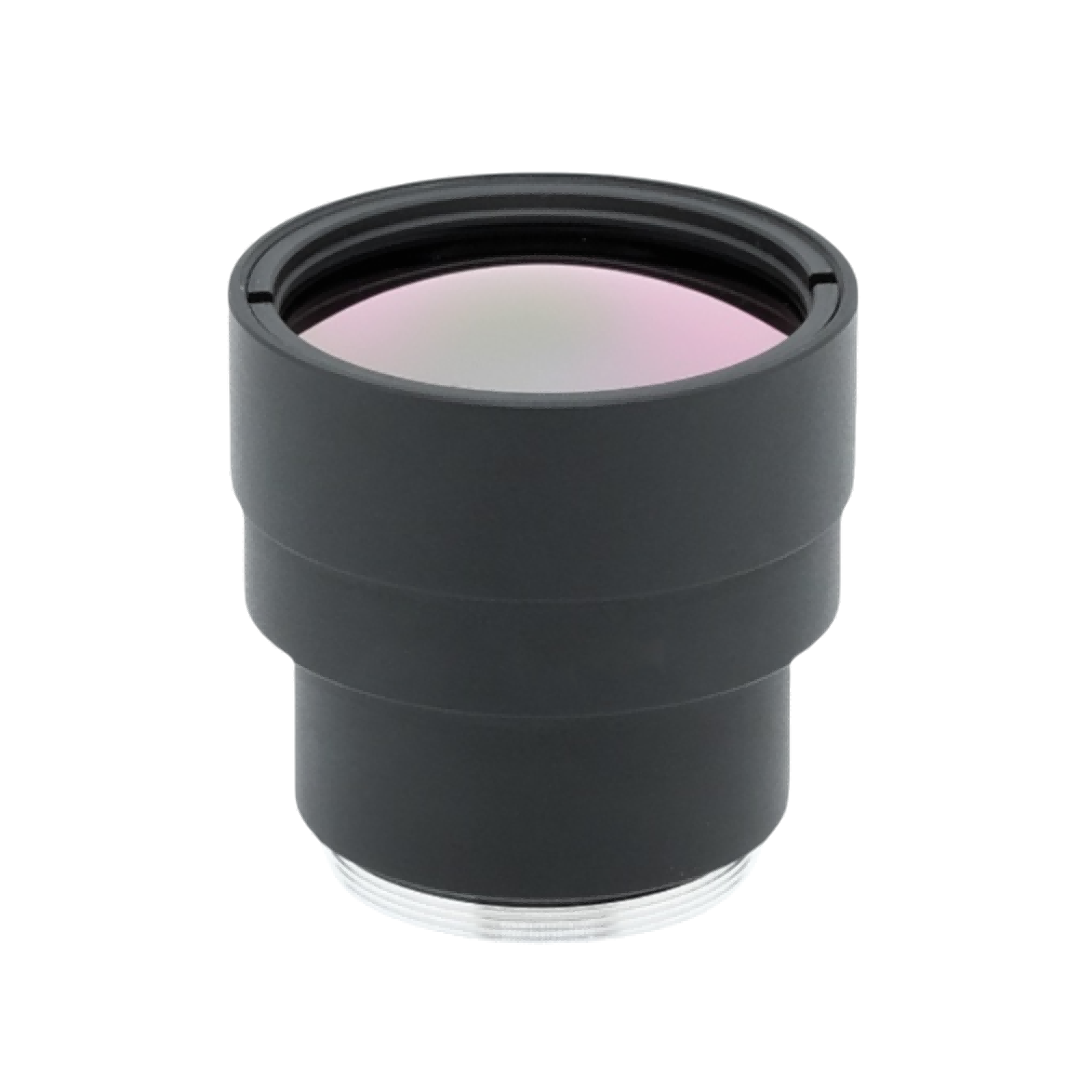

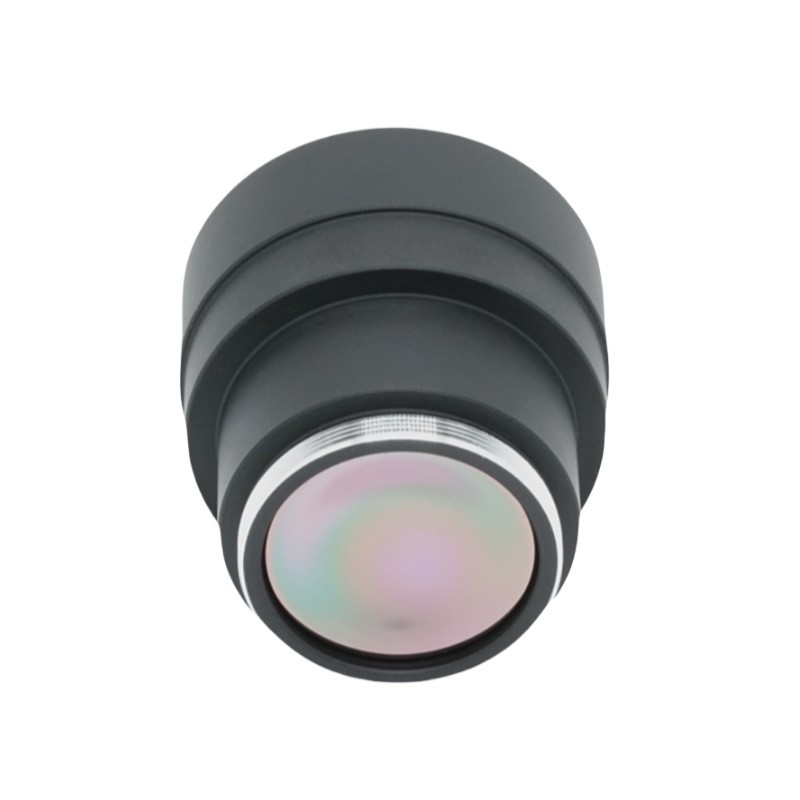

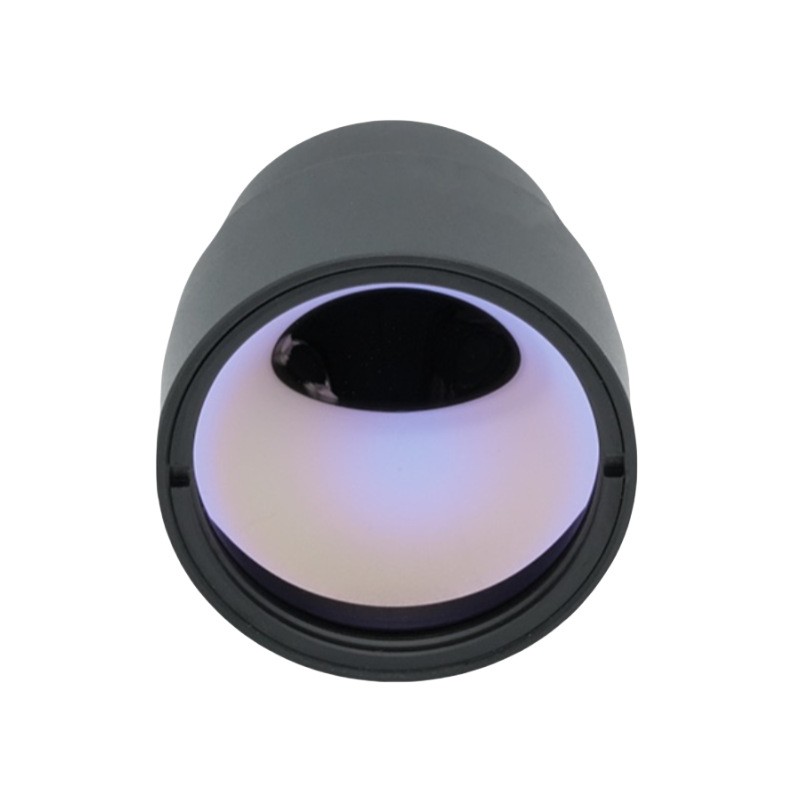

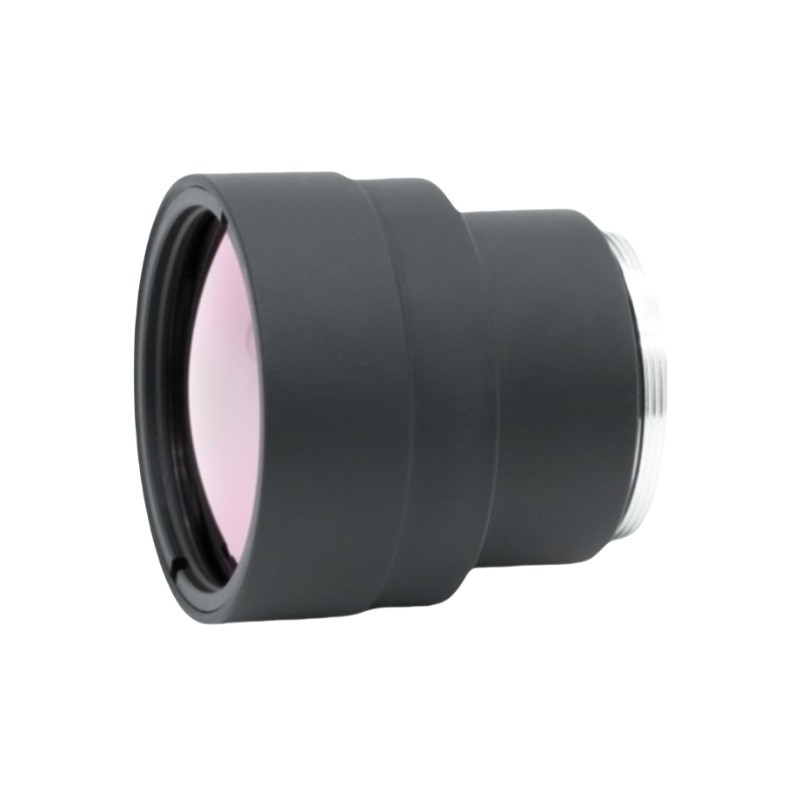

焦点距離25mmの熱画像レンズ

製品概要

このF1.0 25mm長波赤外線レンズは、当社が独自に研究・製造したものです。ボシ光学テクノロジー。 8～12μm の波長帯域内で動作する高性能熱画像レンズとして、この長波赤外線レンズは、640×512、12μm レンズ熱検出器用に最適化されています。 F1.0の大口径構造を誇る赤外線レンズは、優れた集光性能を発揮し、低視程や低温での監視作業にも対応します。 M22×0.5 レンズ取り付け構造は、適合するサーマル カメラ機器への簡単な取り付けをサポートします。フロントエンドのレンズ部品は保護等級IP67を達成し、屋外での安定した動作性能を実現します。この 25mm サーマル カメラ レンズは、86% 以上の透過率と 97% 以上の相対照度を実現しながら、歪みを 2% 未満に抑えます。フォーカス調整範囲は2mから無限遠をカバーし、-40℃から+80℃の温度環境下でも安定した動作を実現します。 BOSHI 光学テクノロジーは、産業用およびセキュリティ監視用の熱画像デバイスの安定した画像出力を維持するために、各最終製品に正確なキャリブレーションを実装しています。

詳細な製品説明

1.パラメータ

この製品の光学パラメータは、BOSHI Optical Technology によって完成された専門的なチューニングを採用しています。焦点距離は25mmに達し、F値はF1.0に設定されます。使用波長は、標準長波赤外線レンズ製品に属する8～12μmの長波赤外線帯域内に収まります。この赤外線レンズは、640×512、12μm レンズ熱検出器との完全な互換性を実現し、主流の非冷却赤外線センサー モジュールに適応します。対角視野は22.5度、水平視野は17.7度、垂直視野は14.1度に達します。このようなパラメータ構成により、中距離監視タスクに優れた観測能力をもたらします。

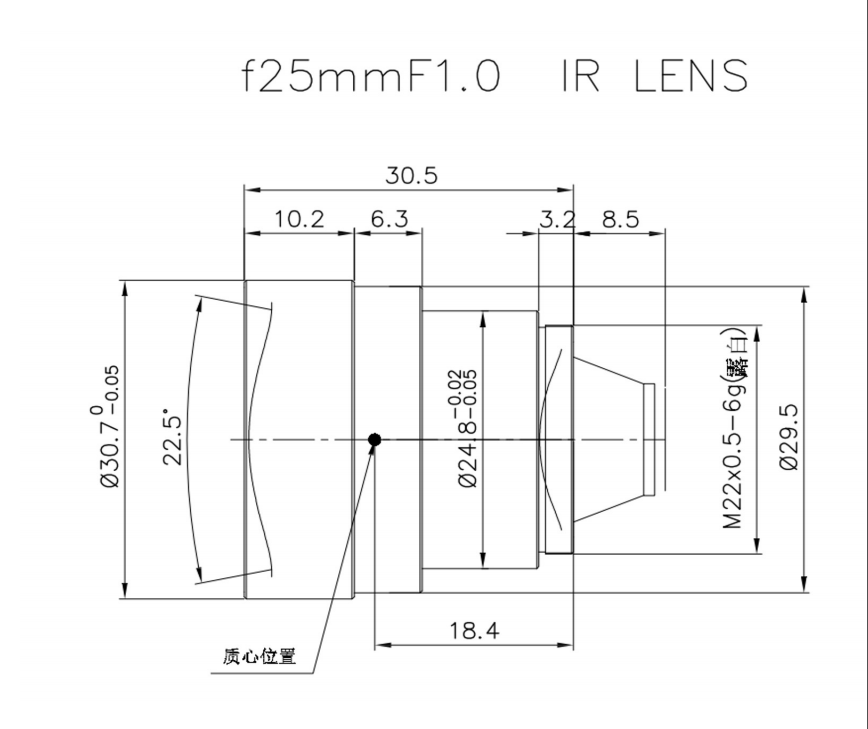

機械的パラメータと環境パラメータは、BOSHI 光学技術の標準化された設計から得られます。 M22×0.5 レンズ取り付けインターフェースは、機器メーカーが製品の組み立てと機器の統合を完了するのを容易にします。焦点調整範囲は 2 メートルから無限まであり、短距離検査の要求だけでなく長距離監視の要求も満たします。動作温度範囲は-40℃～+80℃ですので、熱画像レンズ極端な気候環境下でも安定した作業量を維持できます。フロントレンズユニットはIP67保護等級に達し、屋外の複雑な条件での展開をサポートします。

画質パラメータは高度な反射防止コーティング プロセスに依存します。露出光学面にはARコーティング処理を施しております。実際の透過率は 86% 以上を維持します。相対照度は 97% 以上を維持します。歪み値は2%以下に抑えられています。このサーマルカメラレンズのすべてのインデックスは、製品出荷前に厳格な検査を受けています。

2. パフォーマンス上の利点

大口径 F1.0: BOSHI 光学技術により、この 25mm 赤外線レンズに超大口径設計が適用されています。この構造上の特徴により、赤外線光子信号の受信効率が明らかに向上します。熱放射が弱い環境下で作業する場合、熱画像レンズは絞り値が小さい製品と比較して、より鮮明な熱画像を出力できます。

優れた光学均一性: 97% を超える相対照度指数により、画像エッジ領域でのダークコーナー現象を効果的に抑制します。歪み指数が 2% 未満であれば、熱画像画像の幾何学的な信頼性が保証されます。このパフォーマンス機能は、測定指向の熱システム アプリケーション シナリオに対して信頼できる技術サポートを提供します。

堅牢な環境適応性：フロントレンズの保護等級IP67を実現し、防塵性と屋外用途での短期防水性を実現。 BOSHI Optical Technology による最適化された光学構造により、急激な温度変化によるフォーカスオフセット現象を効果的に抑制します。長波長赤外線レンズは、温度の急激な変化下でも一貫した画像効果を維持できます。

高透過率ARコーティング：この25mm F1.0サーマルカメラレンズのコーティング層は、赤外線の表面反射損失を低減します。赤外線エネルギーの利用効率を促進し、サーマルカメラシステム全体の信号対雑音比を高めます。 12μm レンズと一致した光学構造により、センサー性能の可能性を最大限に発揮します。

成熟した標準化されたインターフェイス: M22×0.5 レンズ取り付けモードは、便利な製品交換をサポートします。 BOSHI Optical Technology の装置協力パートナーは、この標準化されたインターフェイスにより、大量の組立作業を効率的に実行できます。

3.応用分野

屋外境界セキュリティ監視: これ熱画像レンズ国境警備現場の監視業務を支援する。また、工場エリアやキャンパスゾーンの周囲の温度監視タスクも実行できます。 25mm 赤外線レンズは、補助可視光源なしでも昼夜を問わず侵入者検知作業を完了します。 IP67 グレードの構造性能により、長波赤外線レンズの屋外での長時間の安定した実行が保証されます。

産業用予知保全: このサーマル カメラ レンズは、サーマル検査カメラ デバイスに取り付けることができます。オペレータは、12μm レンズと一致した光学性能を利用して、電力機器、機械軸受コンポーネント、および電気キャビネット設備の過熱故障リスクを発見します。 640×512 の検出器マッチング容量により、機器の故障診断のための詳細な画像が保証されます。

交通および交通監視: この製品は、道路交通赤外線センシング作業に適用できます。車両の熱特性の捕捉と異常温度警報のトリガー機能が完成します。この 25mm レンズの中距離視野特性は、路側のリアルタイム監視の需要に適合します。

無人システムのペイロード: F1.0 熱画像レンズのコンパクトな体積特性により、地上ロボット機器や小型無人航空機の積載に適しています。霧の多い天候、夜間環境、または煙が充満した環境において、赤外線レンズは捜索および救助タスクの実行をサポートします。

火災予防と早期警報: 長波赤外線レンズは森林火災の監視任務を引き受けます。庫内温度早期警報機能も実現します。 25mmの焦点距離構成により、中距離の異常熱源情報をタイムリーに捕捉できます。
