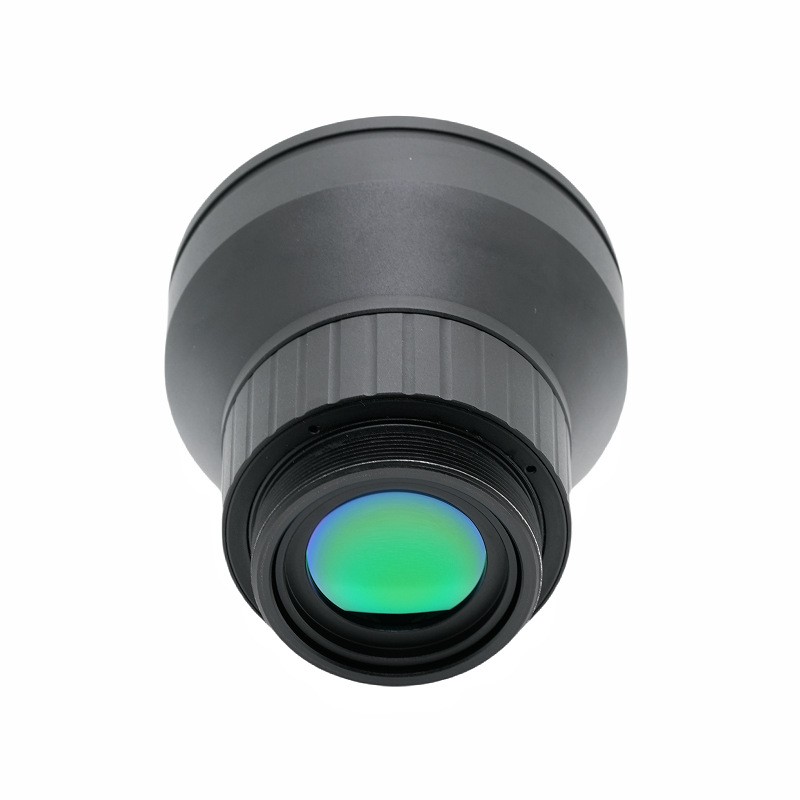

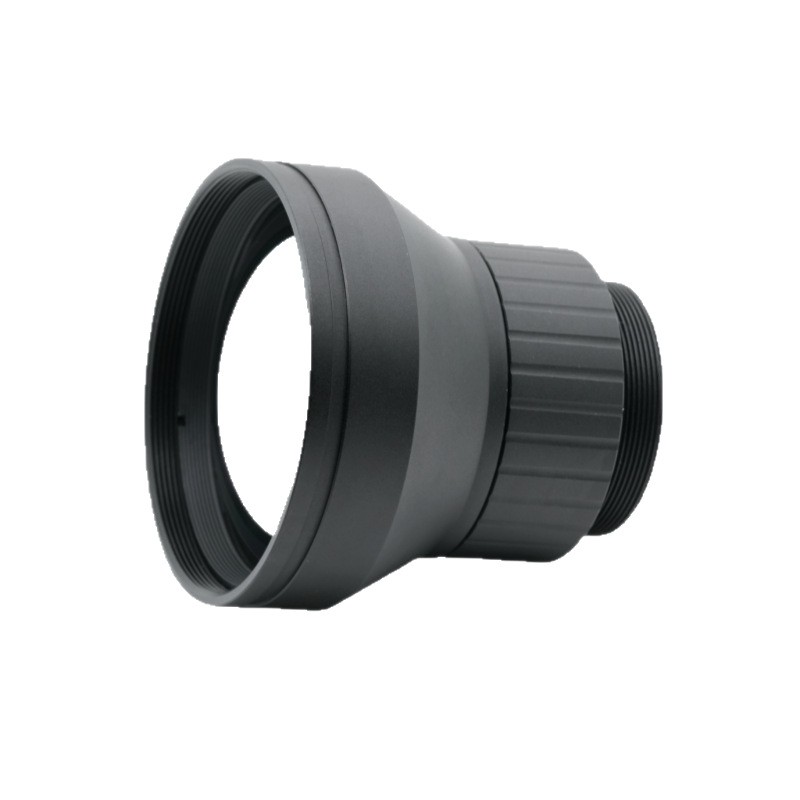

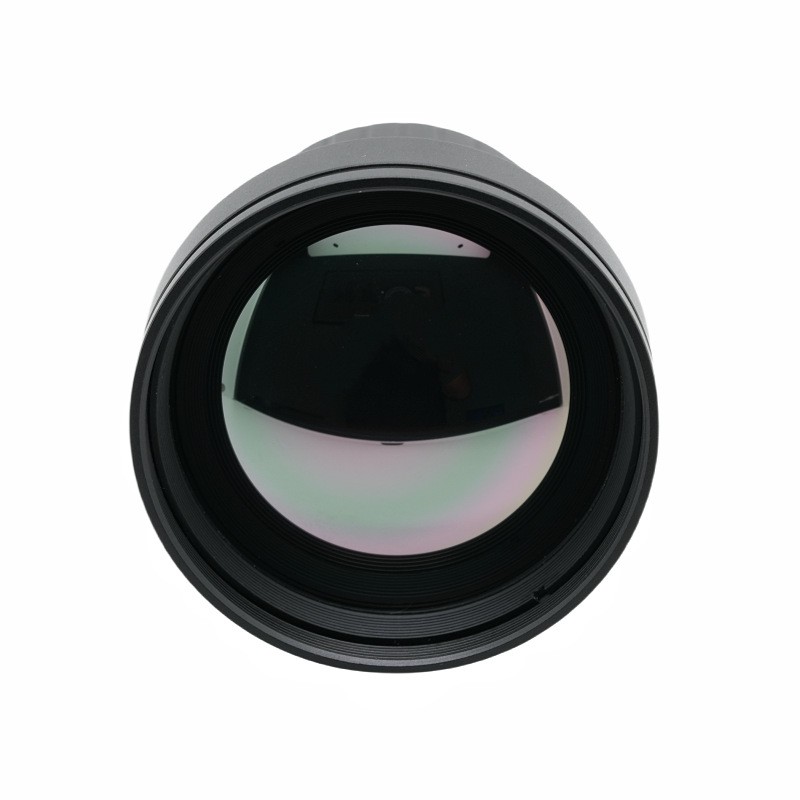

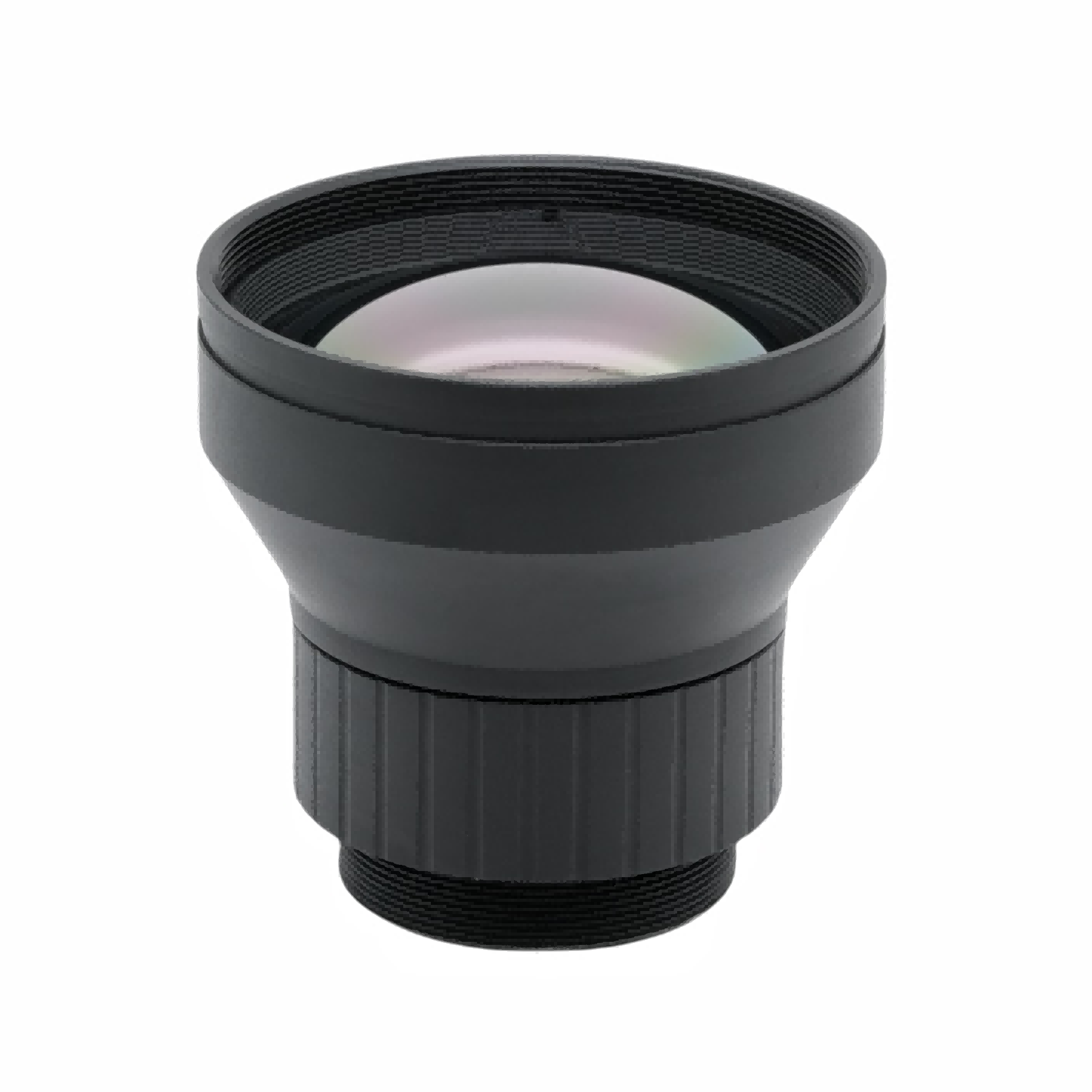

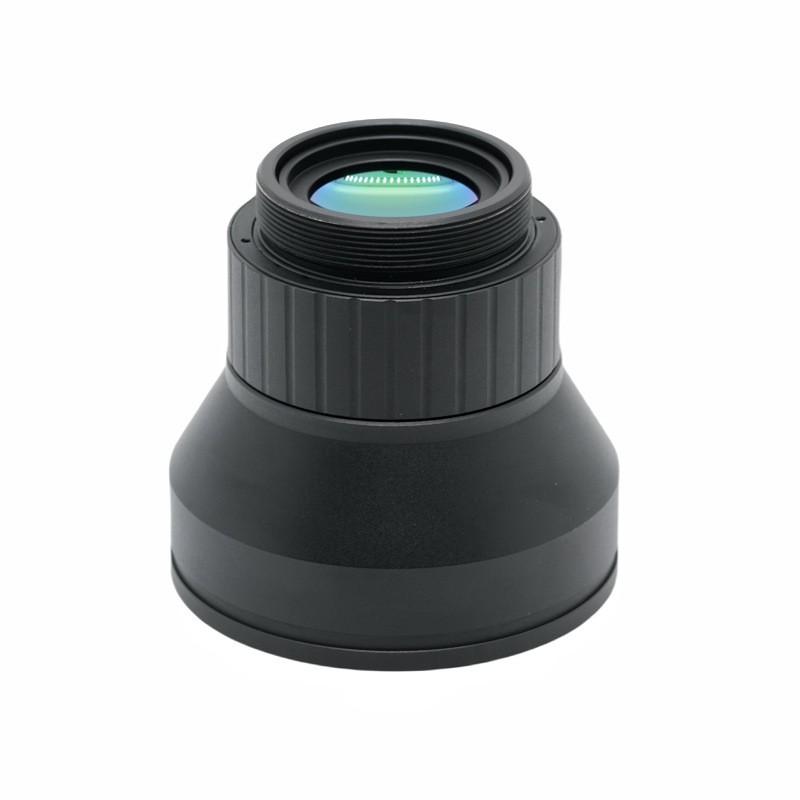

焦点距離50mmの熱画像レンズ

製品の簡単な説明

この高性能熱画像レンズは、BOSHI Optical Technology によって開発および製造され、非冷却長波長赤外線熱画像デバイス向けに調整されています。焦点距離 50mm と明るい F1.0 の大口径を採用したこの熱画像レンズは、低照度の熱検知シナリオに対応する優れた集光能力を備えています。この製品は、640×512、12μm の赤外線検出器に適合し、古典的な 8～12μm 長波赤外線スペクトル帯域で動作します。

前面の光学コンポーネントはIP67の防水等級に達しています。製品はマイナス40℃からプラス80℃の温度範囲内で安定して動作します。 2メートルから無限遠までのフォーカス調整に対応しています。透過率は 90% 以上を維持し、相対照度は 94% 以上に達し、均一で鮮明な熱画像を生成できます。この赤外線レンズは、屋外監視、周囲のセキュリティ、熱観測などのシナリオに適合します。過酷な作業条件で稼働するさまざまな赤外線イメージング システムに対して、安定した信頼できる光学性能を提供します。

詳細な製品説明

パラメータ

1. 光学仕様

50mm の焦点距離と F1.0 の大口径を備えたこの長波長赤外線レンズは、8～12μm のスペクトル帯域内で動作します。 12μm ピクセルサイズの 640×512 検出器と組み合わせるように最適化されています。対角視野は11.27度、水平視野は8.8度、垂直視野は7.0度です。このような視野設定により、適切なカバー範囲が作成され、長距離熱観測の使用要件が満たされます。 BOSHI 光学テクノロジーは、この熱画像レンズの光学シミュレーションと繰り返しの検証を完了し、開口サイズ、検出距離、画像範囲のバランスをとりました。

2. 機械的および環境仕様

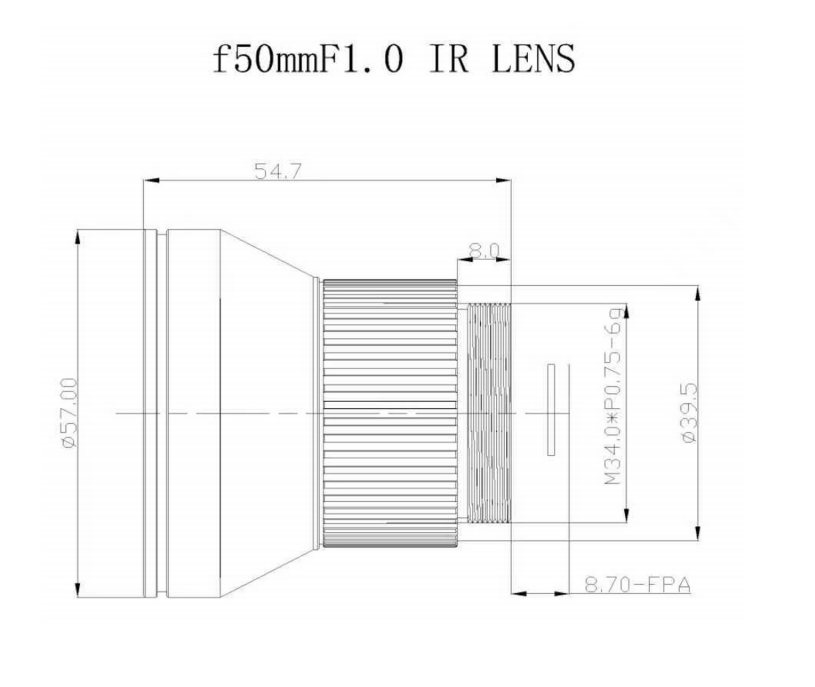

レンズはM34×0.75の取り付け構造を採用しており、さまざまな機器ホストへの便利な設置とドッキングを実現しています。フォーカス調整範囲は2メートルから無限大までカバーします。フロントエレメントは IP67 の侵入保護機能を備えています。許容動作温度は摂氏マイナス 40 度から摂氏プラス 80 度までの範囲にあり、高温および低温の現場環境に適応します。露出した光学面にはAR反射防止コーティングが施されており、赤外線エネルギーの反射損失を低減します。 BOSHI Optical Technology では、この非冷却赤外線レンズの機械構造強化と環境信頼性試験を実施しています。

3. 画質スペック

透過率は90パーセント以上です。相対照度は 94% 以上を維持します。歪曲収差値はマイナス1.0％以内に抑えられています。 BOSHI Optical Technology は、この 8‑12μm レンズに対して厳しい製造検査基準を設けています。完成したすべての熱画像レンズは、大量出荷時に安定した一貫した画像出力品質を保証するために、複数項目の光学テストを受けます。

パフォーマンス上の利点

1. 優れた集光性能

この熱画像レンズはF1.0の大口径設計により、赤外線光子の取り込み量を大幅に高めます。作業環境で熱放射信号が弱い場合、熱画像の信号対雑音比を効果的に高めることができます。より有効な赤外線信号が 640×512 検出器に入力されるため、ターゲットの輪郭と温度の特徴をより明確に区別できます。 BOSHI 光学テクノロジーは、他の光学指標を犠牲にすることなく、大口径の性能を最大限に発揮するために、内部レンズ群のレイアウトを最適化します。

2. 優れた画像均一性

AR 反射防止コーティングは 90% 以上の透過率をもたらし、赤外線エネルギーの利用率を最大化します。相対照度が 94% を超えると、画像の隅が暗くなる現象が抑制されます。検出器面に形成される全体像は均一な明るさを保ちます。ユーザーはターゲットを観察するときに部分的に暗い領域に遭遇することはありません。近距離検査でも遠距離監視でも均一な結像効果を保つ長波長赤外線レンズです。

3. 過酷な環境にも耐える高い信頼性

前面素子の IP67 保護レベルの恩恵により、主要な光学部品を塵や水から遠ざけることができます。広い動作温度範囲により、非冷却赤外線レンズは灼熱の夏や凍てつくような寒い冬でも正常に動作します。屋外での24時間の連続作業をサポートします。 BOSHI 光学技術により防塵、防水、温度影響の検証を完了しているため、複雑な屋外天候下でもレンズは安定した性能を維持できます。

4. 低歪み光学性能

歪曲収差はマイナス1.0％以内に抑えられています。撮像画像の幾何学的変形は低く抑えられています。作業者が熱ターゲットの寸法測定や位置観察を実施する際に、レンズの歪みによる測定誤差を低減できます。この機能により、これが実現します50mm熱画像レンズ高精度のターゲット分析が必要なシナリオに適しています。

5. 幅広いピント調整機能

機械式焦点調節機構により、2 メートルから無限までの焦点間隔が実現されます。同じ M34 マウント レンズで、近距離の監視対象物だけでなく、遠距離の監視対象物も鮮明に撮影できます。システムインテグレーターは観察距離を切り替える際にレンズハードウェアを交換する必要がないため、機器のアプリケーションの柔軟性が向上します。

応用分野

1. 境界警備と国境監視

この赤外線カメラ レンズは、屋外の赤外線カメラに大量に組み込まれています。全天候型検知機能を利用して、昼夜を問わず侵入識別と境界早期警告を実現します。完全な暗闇、霧の天候、または照明条件が悪い場合でも、この長波赤外線レンズと組み合わせた 640×512 検出器は、侵入物体の熱信号を捕捉できます。 BOSHI Optical Technology は、境界防御システムを構築するために、多くのセキュリティ機器メーカーにこの光学コンポーネントを提供しています。

2. 工業用熱検査

非冷却赤外線レンズは産業機器の温度監視に役立ちます。異常な発熱点を捕捉し、過熱故障診断を実現します。一般的な使用シナリオには、工場の設備の状態チェック、発電所の設備の監視、パイプラインの熱漏れ検査などがあります。 AR コーティングによってもたらされる高い透過率により、物体の温度情報が正確に復元され、スタッフが隠れた機器のリスクを事前に発見するのに役立ちます。

3. 屋外観察と捜索救助

8～12μmのレンズは赤外線観測装置に組み込まれています。森林火災の危険を早期に警告するとともに、現場での捜索救助活動も行っています。可視光が機能しない夜間や濃霧の環境では、50mm の焦点距離により、火災点や閉じ込められた人員などの熱源を特定するための適切な長距離観察能力が得られます。 IP67 保護により、レンズは救助現場の屋外の複雑な気候に適応します。

4. 車載赤外線システム

この F1.0 熱画像レンズは、車載の熱モジュールに適合します。車両のプラットフォームは、衝撃的な振動や急激な温度変化に直面することがよくあります。 BOSHI Optical Technologyによって検証された機械構造と環境性能により、複雑な道路状況や気象条件下でもレンズ出力が安定した赤外線光学効果を実現します。車両システムが周囲の熱目標を認識できるように支援します。

5.非冷却赤外線カメラアセンブリ

ボシオプティカルTechnology Technology は、この M34 マウント サーマル イメージング レンズを、OEM および ODM サーマル カメラ メーカーのコア光学コンポーネントとして供給しています。パートナーは、このレンズを 640×512 の検出器および回路モジュールと組み合わせることで、カメラ製品の組み立てを完了できます。この製品は、システム要件に応じたカスタマイズされたマッチング調整をサポートし、赤外線カメラ メーカーの量産要求にも応えます。
