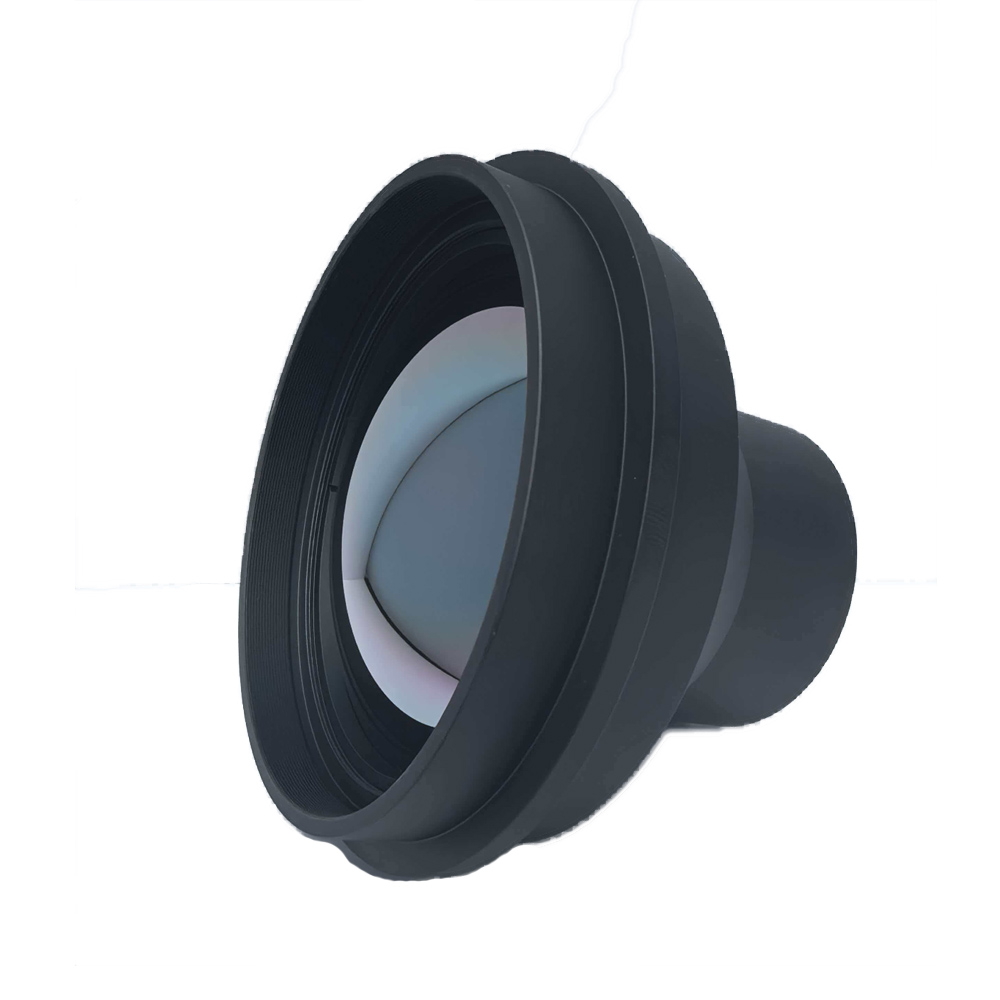

焦点距離75mmの熱画像レンズ

製品の簡単な説明

この高性能な75mm 熱画像レンズによって独自に開発および製造されています。ボシオプティカルテクノロジー。この熱画像レンズは、640×512 の熱 17μm 赤外線検出器と組み合わせるように最適化されており、高解像度の長波赤外線画像出力を実現します。大口径F1.0設計を採用。この光学的断熱化レンズは、電気集束アセンブリを追加することなく安定した光学的断熱化効果を実現し、氷点下 40 度から摂氏 80 度までの極端な使用温度にわたって一貫した画像品質を維持します。高精細露出光学コーティングを備えたこのレンズは、88% もの高い透過率と 96% 以上の相対照度を達成し、全視野で均一な輝度分布を実現します。歪み値は 0.85% に制御され、キャプチャされた画像の幾何学的なずれが軽減されます。 M34取付規格を採用し、迅速かつ安定した組立作業をサポートします。前面素子IP67等級により、優れた防塵・防湿性能を実現します。正味重量約 475 グラムのこのコンパクトな IR レンズは、複数の赤外線観測デバイスのシームレスな統合をサポートします。 BOSHI 光学技術によって実装された厳格な生産品質管理により、この長波長赤外線対物レンズは、屋外の熱観察および監視作業用の信頼性の高い光学コアコンポーネントになっています。

製品の詳細な説明

パラメータ分析

1. 焦点距離と絞り。この熱画像レンズは、焦点距離 75mm と F1.0 の大口径を備えています。口径が大きいほど、より多くの赤外線エネルギーを収集します。低照度の作業条件下での赤外線画像キャプチャの信号対雑音比を効果的に向上させることができます。

2. 検出器の互換性。この 17μm 検出器レンズは、640×512 熱非冷却赤外線検出器との完全なマッチング効果を実現します。水平視野 8.3 度、垂直視野 6.6 度を実現し、中長距離シナリオの観察需要を満たします。

3. 光学構造。 IRレンズは光学非熱化レンズ設計方式を採用しています。幅広い温度変化によって引き起こされる熱的焦点ぼけ現象を相殺し、モーター駆動の焦点構造の要件を排除します。

4. 光学コーティングと光学インデックス。高精細露出光学コーティングにより、88% の透過率が実現します。 96% を超える相対照度値により、イメージング領域全体にわたって均一な明るさが保証されます。歪み指数は 0.85% に維持され、画像出力の実際のシーンの特徴が復元されます。

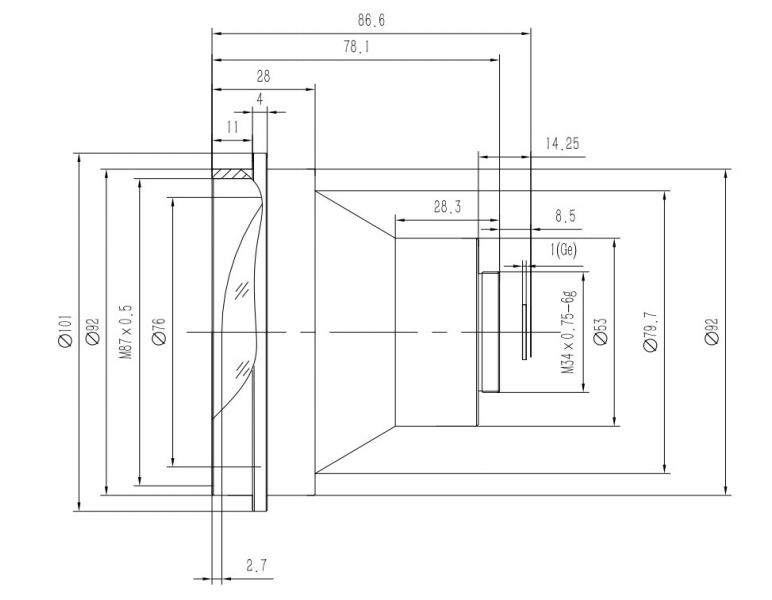

5. 機械的および環境的仕様。 M34 取り付け仕様に従っており、取り付け作業が便利です。前面エレメントは IP67 の侵入保護レベルに達しています。動作温度範囲は摂氏マイナス 40 度から摂氏プラス 80 度までカバーします。正味重量は 475 グラム近くに抑えられ、軽量のシステム統合が容易になります。

パフォーマンス上の利点

1.安定した熱画像処理能力。 BOSHI 光学技術は、この長波赤外線対物レンズに受動的光学非熱化技術を適用しています。 75mm 熱画像レンズは、全動作温度範囲内で鮮明な焦点状態を維持します。電子焦点調節部品によってもたらされる故障のリスクを回避します。また、システム全体の消費電力も削減され、機械故障の可能性も低くなります。

2. 優れた光学性能。この F1.0 熱画像レンズの高透過率コーティングにより、十分な赤外線エネルギーの入力が保証されます。 96% を超える相対照度により、イメージング フレームの隅が暗い問題が解消されます。 0.85% の超低歪みにより、ターゲットの形状変形を防ぎます。正確なターゲットの測定と識別作業のための強固な基盤を築きます。

3. 強い環境適応力。 IP67 の前面素子保護等級は、この光学断熱レンズのコア部分を塵、雨、水しぶきから保護します。堅牢な機械構造により、IR レンズは複雑で過酷な屋外気候条件に対処できます。

4. フレンドリーなシステム統合特性。標準化された M34 インターフェイスにより、迅速な機械組み立て作業が可能になります。 475 グラムの軽量機能により、車載機器、航空機搭載機器、ポータブル赤外線装置の積載圧力が軽減されます。

5. 信頼できる生産品質。 BOSHI Optical Technology は光学設計、レンズの組み立て、性能校正を工場内で完了します。すべての17μm検出器レンズは、製品出荷前に厳格な温度サイクルテストと光学性能検査を受けます。

応用分野

1. 国境および境界のセキュリティ。この熱画像レンズは、固定された熱監視カメラ内に組み込むことができます。長距離周囲警報機能をサポートします。 640×512の熱マッチングレンズは、真っ暗闇の環境下でも昼夜を問わず侵入者を検知します。

2. 車両搭載の熱観測。この F1.0 光学非熱化レンズは、車載赤外線監視システムのコアコンポーネントとして機能します。霧の天候、夜間、その他の視界が悪い状況下で道路危険検出タスクを実行します。

3. 無人システムのペイロード。この 75 mm 長波赤外線対物レンズは、UAV 赤外線ポッドの主要な光学ユニットとして、中距離パトロール作業を実行します。森林火災の早期警戒任務と野生生物の監視事業を支援している。

4. 工業用温度検査。 640×512 の熱赤外線検出器と連携するこの IP67 定格 IR レンズは、電気機器の温度スクリーニングをサポートします。また、重工業アプリケーションシナリオの炉の動作状態も監視します。

5. ポータブル熱観測装置。この 17μm 検出器レンズは手持ち式サーマル単眼鏡に統合できます。複雑な気象条件下での捜索救助活動や屋外現場での任務において、信頼性の高い光学性能を提供します。
