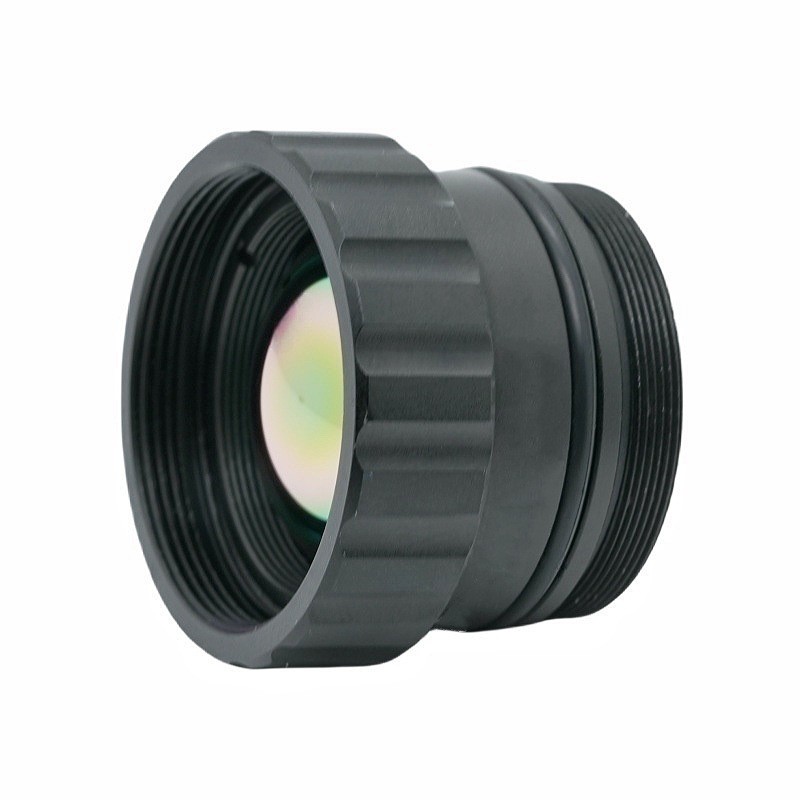

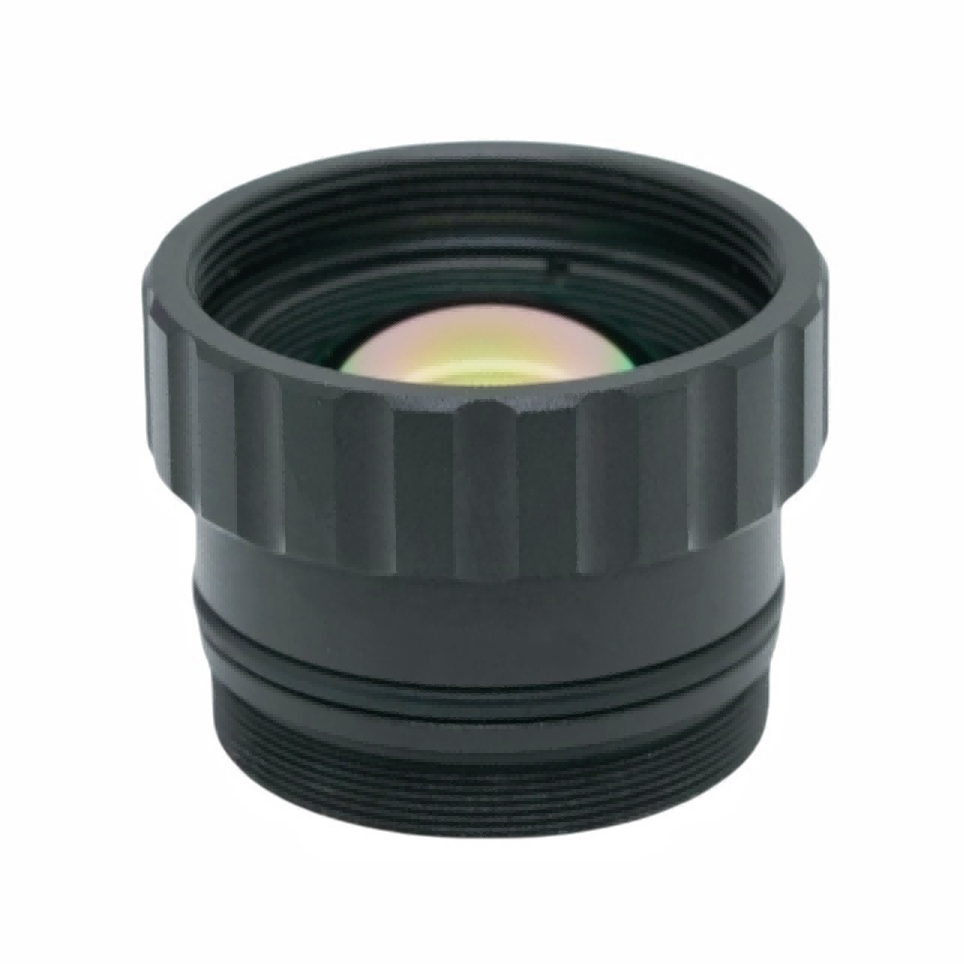

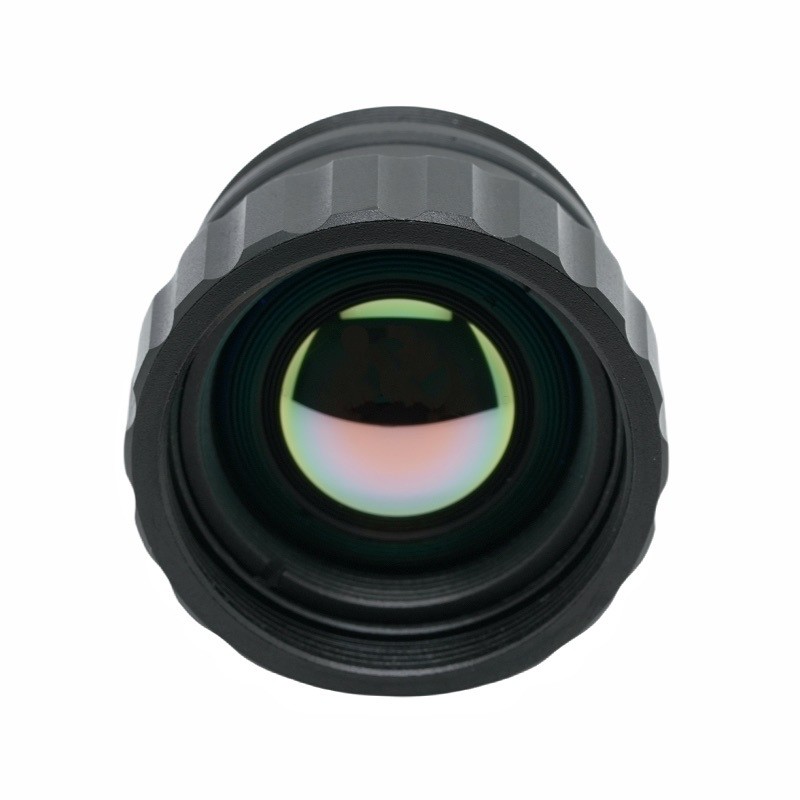

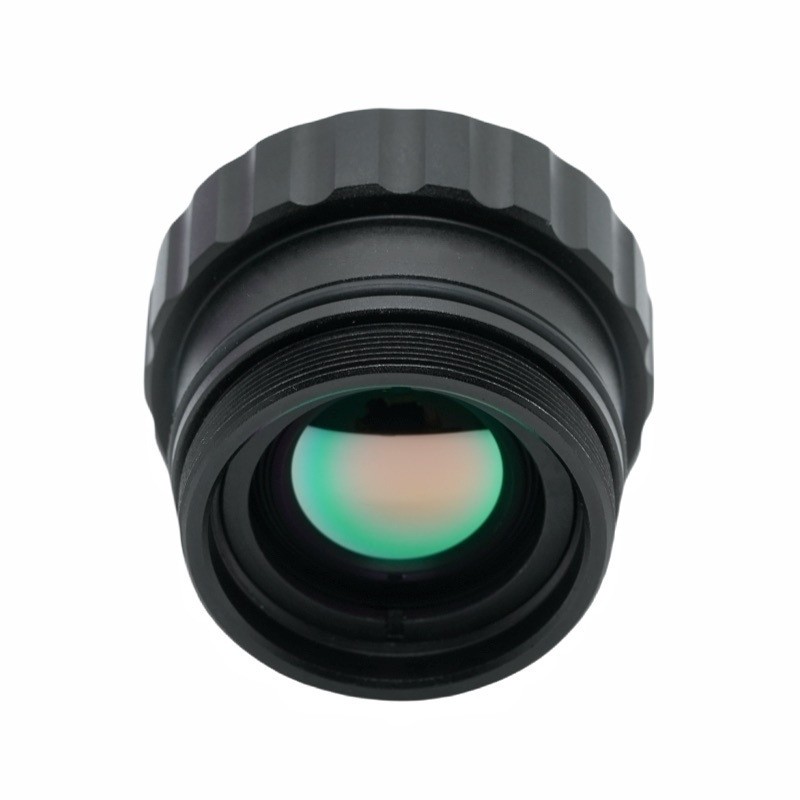

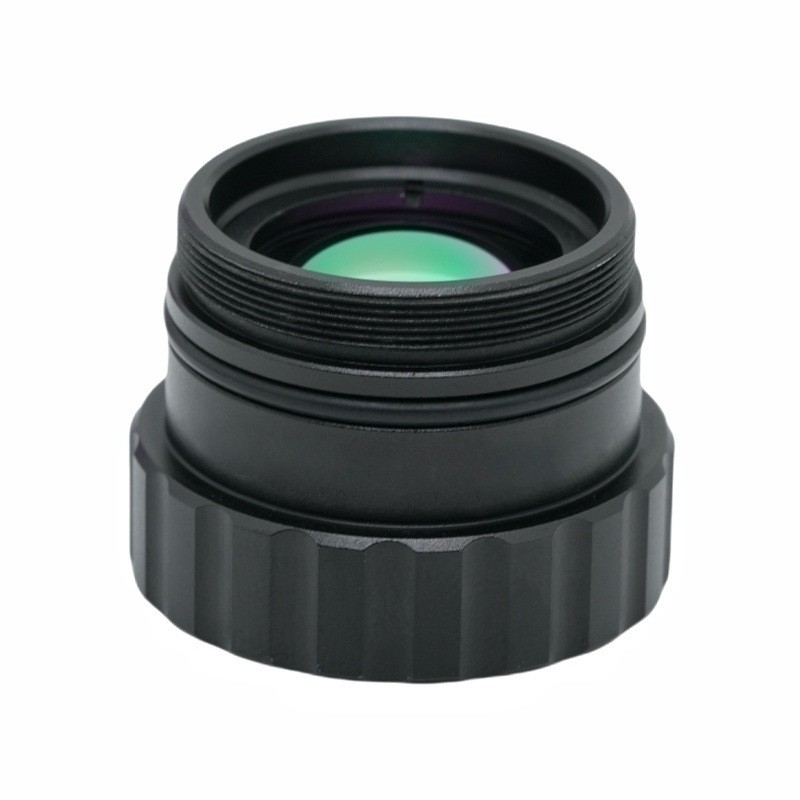

焦点距離19mmの熱画像レンズ

製品概要

BOSHI Optical Technology が開発した F1.0 19mm 赤外線サーマルレンズは、8～12μm の波長帯で動作する長波赤外線サーマルイメージングシステムに最適な高性能光学部品です。この 19mm 赤外線レンズは、640×512、12μm 赤外線検出器をサポートしており、適度な水平視野と優れた集光能力の間で絶妙なバランスを保っています。 BOSHI Optical Technology によって製造されたこの長波長赤外線レンズは、すべての露出光学面に AR コーティングを施し、複雑な屋外の過酷な条件に対応する IP67 のフロントエレメント防水構造を実現します。 0.5 メートルから無限遠までをカバーする調整可能な焦点を備えており、-40℃ から +80℃ まで安定した光学性能を維持し、満足のいく透過率と相対照明出力をもたらします。産業用監視、境界セキュリティ、温度測定サーマルカメラなどの信頼できる光学ハードウェアとして機能します。

詳細な製品説明

1. パラメータ分析

光学仕様:この 19mm 赤外線レンズには超大口径 F1.0 が搭載されており、水平視野は 22.85 度に達し、検出距離とシーンのカバー能力のバランスが取れています。その動作波長は、8～12μmの長波赤外線大気窓に該当し、パッシブサーマルイメージングのコアスペクトル帯域として機能します。熱画像光学系は、画像再構成に十分な赤外線を収集できます。

検出器の互換性:光学構造は、12μm ピクセルピッチの赤外線検出器とともに 640×512 の解像度に適合するように最適化されています。市場で入手可能な主流の非冷却 IR レンズ センサー モジュールに完全に適合します。

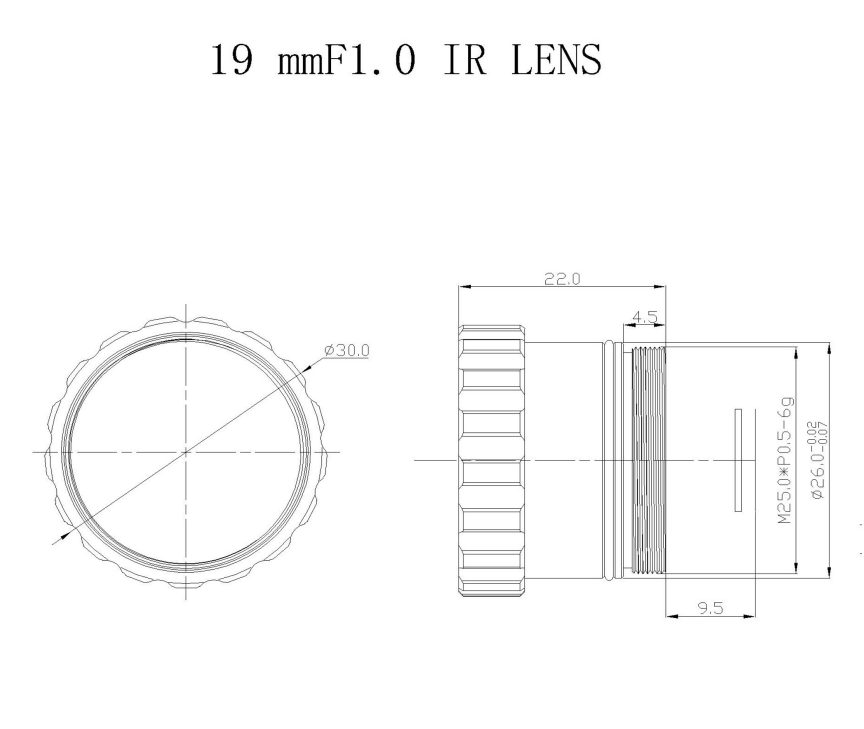

機械的パラメータおよび環境パラメータ:M25×0.5マウント標準ネジ構造を採用し、取り付け・組立作業が容易です。焦点調整範囲は0.5mから無限遠までカバーしており、近距離の対象物から遠距離の観察まで幅広く対応します。使用温度範囲は-40℃から+80℃まであり、極寒から高温の​​作業環境に適応します。前面の光学コンポーネントは IP67 の保護等級を達成し、屋外の粉塵や水の侵入を防ぎます。

光学品質指標：露出光学面にはARコーティング処理を採用。この長波赤外線レンズの全体的な透過率は 90% 以上を達成できます。相対照度は 86% 以上を維持します。画像ジオメトリのパフォーマンスを保証するために、歪み値はマイナス 10% 未満に制御されます。

2. パフォーマンス上の利点

1. 優れたライトコレクション:F1.0の超大口径構造により、赤外線光子の受信効率を大幅に向上。熱放射信号が弱い場合でも、この 19mm 赤外線レンズを搭載したサーマルカメラは鮮明な温度コントラスト画像を出力できます。

2. 高い光効率:ARコーティングは光学レンズ群と連携して赤外線エネルギーの損失を低減します。全体の透過率は90パーセント以上を維持します。 86パーセントを超える相対照度は、画像の中心から端に向かって画像の明るさを均一に保ち、画像の暗部現象を効果的に回避します。

3. 過酷な環境への適応性:フロントエンドレンズはIP67保護レベルを達成し、粉塵の侵入や飛沫による浸食を防ぎます。広い使用温度範囲により、光学的な熱ドリフトが効果的に抑制されます。 BOSHI Optical Technology は、この熱画像光学素子に対して厳密な温度適応性検証を行っているため、頻繁な温度変化でも安定した画像性能を維持できます。

4.柔軟なフォーカス調整:0.5 メートルから無限までの焦点範囲により、短距離のターゲット検査と長距離の監視タスク間のシームレスな切り替えがサポートされます。ユーザーは、実際の物体距離の要件に応じてフォーカス調整を完了できます。

5. 制御可能な歪み:歪み指数はマイナス 10% 未満に留まります。出力画像の幾何学的変形を軽減し、温度測定関連のアプリケーション シナリオの測定精度を向上させます。

6. 標準化されたインターフェース:M25×0.5 マウント標準ネジは、市場で主流の非冷却赤外線サーマル カメラ アセンブリとの高速ドッキングと統合を実現できます。システム インテグレーターのカスタム変更の作業負荷が軽減されます。

3. 応用分野

1. 境界セキュリティと国境監視:セキュリティ光学製品は、BOSHI Optical Technology の重要な製品方向性の 1 つです。この非冷却 IR レンズは、屋外の熱監視カメラに取り付けることができます。可視光による支援なしで、終日侵入者検知を実現します。一般的な使用シナリオには、工場の境界フェンスの監視、公園の境界保護、辺境の検査作業などが含まれます。

2.産業用予知保全:この 19mm 赤外線レンズは、熱検査装置で組み立てることができます。スタッフはこれを利用して、電力設備、機械ベアリング、電気キャビネット、パイプライン システムの過熱障害を発見できます。早期の障害発見により、予期しない機器のシャットダウンによる損失を回避できます。

3.火災予防および早期警報システム:長波赤外線レンズは、森林火災監視プロジェクトや倉庫火災リスク検査作業に導入できます。異常高温箇所を事前に把握し、火災事故を早期に警告します。

4. 車載サーマルビジョンシステム:特殊車両の夜間補助視覚コンポーネントとして機能します。真っ暗な環境や濃霧の気象条件下でも、歩行者、道路障害物、野生動物の検知作業を完了します。

5. 建物の省エネ検出:ポータブルサーマルイメージャーと組み合わせることができます。作業員はこの熱画像光学装置を適用して、建物の壁の熱損失の状況、空気漏れの位置、断熱層の欠陥の問題を確認します。建物の省エネ改修をデータでサポートします。

6.無人システムのペイロード:この製品は UAV デバイスに統合できます。航空熱調査、環境監視、捜索救助活動を行っています。 IP67 性能により、UAV の屋外飛行動作が保証されます。
