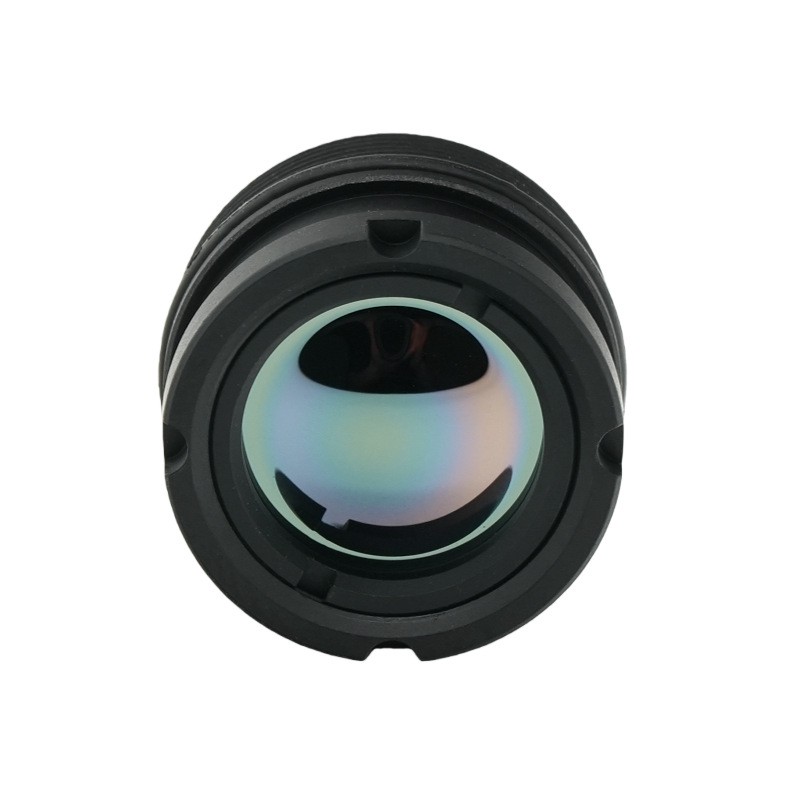

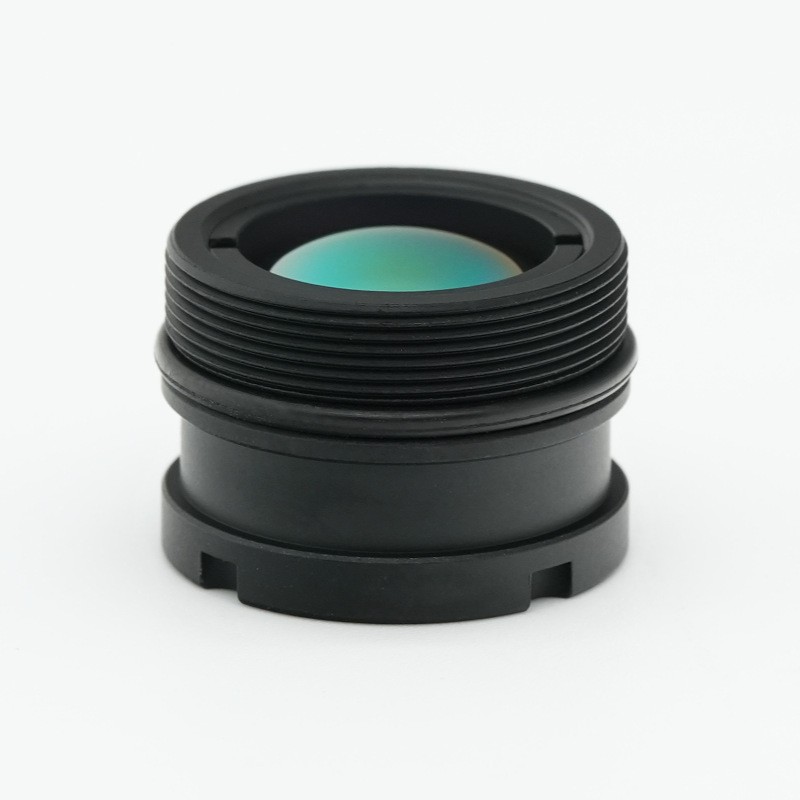

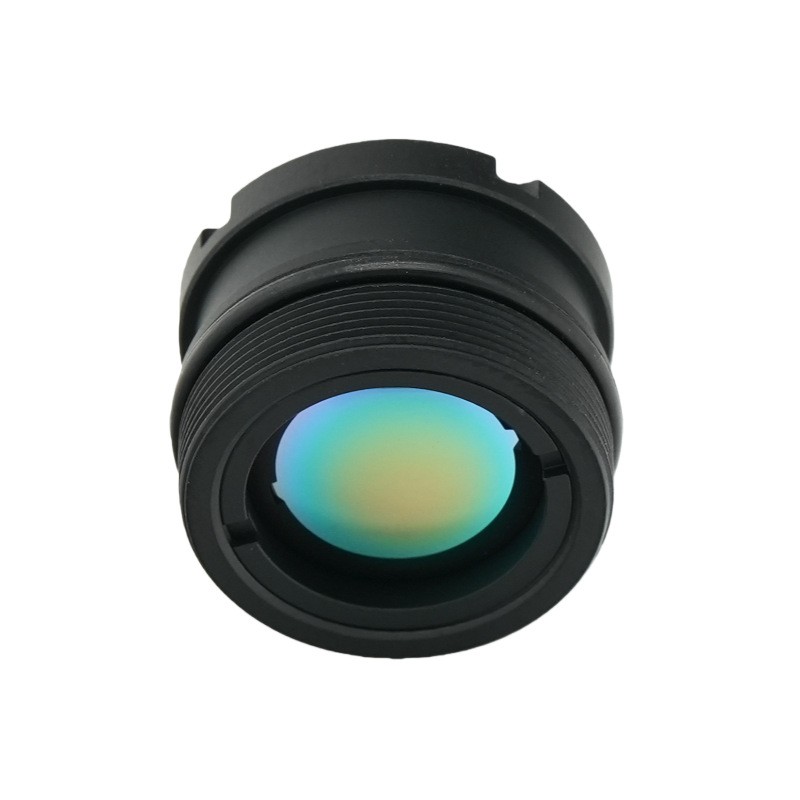

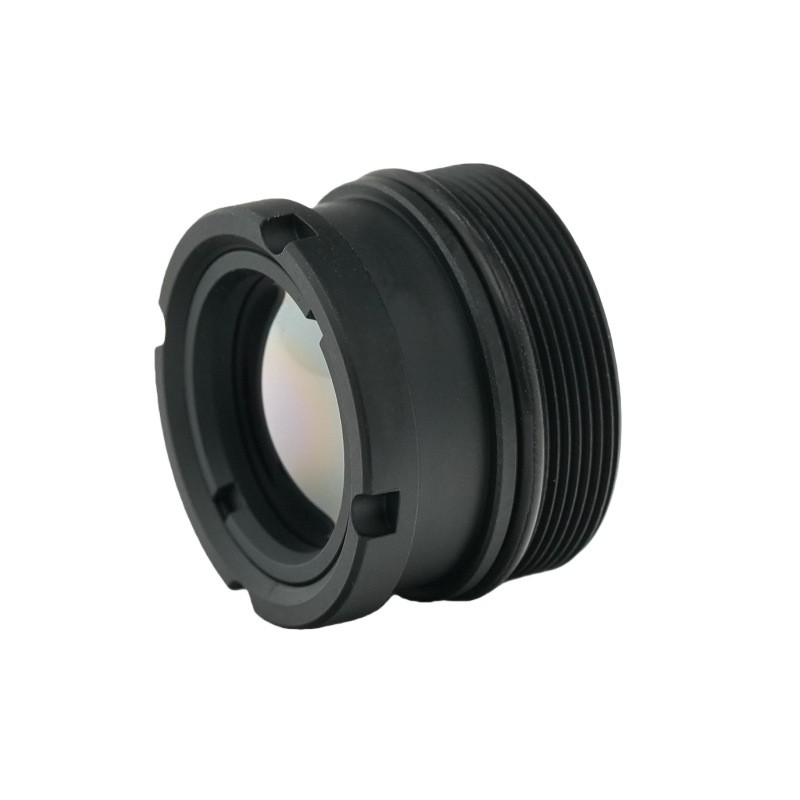

M17 9.1mm 熱画像レンズ

製品概要

ボシオプティカル Technology によって製造されたこのプレミアム非冷却サーマル イメージング レンズは、コンパクトなポータブルサーマル カメラ デバイスに信頼性の高い光学性能を提供します。この焦点距離 9.1 mm の長波赤外線レンズは、超大型 F1.0 絞りを備え、640×512 12μm 検出器に完全に適合します。 HD コーティングと IP67 の前面素子保護により、全天候型の屋外展開でも幅広い温度範囲にわたって安定した出力を維持します。産業用モニタリング、セキュリティ検査、および複数のフィールドアプリケーションシナリオに理想的な光学コアとして機能し、高い透過率、良好な相対照度、および明確な熱画像キャプチャをサポートする適切に制御された歪みを提供します。

詳細な製品説明

パラメータ

1. 光学性能パラメータ。この長波赤外線レンズは焦点距離9.1mm、絞りF1.0を採用しています。動作波長は8～12μmの長波赤外線帯域をカバーします。対角視野は62.4度、水平視野は48.1度、垂直視野は38.5度に達します。このような広い視野により、広範囲の観察作業がサポートされます。大口径設計により、複雑な周囲条件下でも十分な赤外線を収集し、安定した熱画像を実現します。

2. 検出器のマッチングパラメータ。開発者ボシオプティカルこの非冷却熱画像レンズは、ピクセル ピッチ 12μm の 640×512 検出器用に最適化されています。その光学構造は、市場で主流のコンパクトな熱センサー モジュールに適合します。光学的フットプリントは検出器のターゲット表面と正確に位置合わせされ、検出器の解像度を最大限に発揮し、不一致によって引き起こされる画像のケラレや解像度の無駄を回避します。

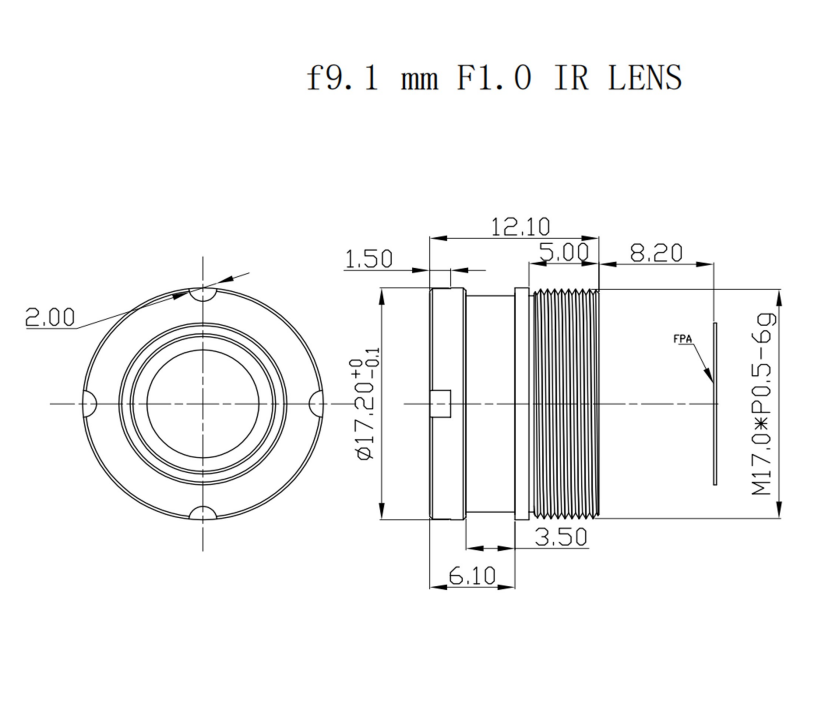

3. 機械的パラメータおよび環境パラメータ。レンズは M17×0.5 ネジ付きマウントを使用しており、機械的な組み立てが簡単です。焦点範囲は 3 メートルから無限までをカバーし、近距離ターゲットと遠距離ターゲットの両方の検出ニーズを満たします。動作温度範囲は -40℃ ～ +80℃で、さまざまな極端な気候条件に対応します。前面の光学素子は IP67 保護等級に達し、塵や水の侵入を防ぎます。

4. 光学品質の指標。この熱レンズの光透過率は 90% 以上です。相対照度は 84% 以上を維持し、歪み値はマイナス 10% 未満に維持されます。露出した光学面はHDコーティングで処理されています。高い透過率により赤外線信号のロスをカットします。良好な相対照明により、フルフレーム画像の均一な明るさが確保されます。制御された歪みにより、広角視野によってもたらされる画像の変形が軽減されます。

パフォーマンス上の利点

1. 超大口径F1.0のメリット。この長波長赤外線レンズの F1.0 の大口径は、より多くの赤外線エネルギーを捕捉します。低温・低輻射環境下では撮像感度と有効検出距離が顕著に向上します。 BOSHI Optical Technology により、光取り込み量と収差制御のバランスを考慮した絞り構造の光学シミュレーションを繰り返し完成させました。

2. 高い透過率とHDコーティングの利点。露出面の HD コーティングにより、この非冷却熱画像レンズの光透過率は 90% 以上になります。このコーティングは表面反射を効果的に抑制し、画像のコントラストを高め、ゴースト画像の干渉を軽減します。送信中に失われる赤外線エネルギーが少なくなり、より多くの有効な赤外線信号が 640×512 12μm 検出器に入ります。

3. 優れたエッジ照明の利点。相対照度が 84% を超えると、画像フレーム全体にわたって均一な明るさが維持されます。多くの広角サーマルレンズ製品では、フレームの端に明らかなダークコーナー効果が見られます。このレンズは、光学レイアウトの最適化によってこの欠陥を解決し、周辺観察ゾーンの鮮明な詳細を保証します。

4. IP67 フロントエンド防水構造の利点。前面光学素子は IP67 保護規格を満たしています。塵や水の飛沫が内部の光学部品を損傷することはありません。ユーザーは、追加の保護ハウジングを必要とせずに、このサーマル レンズを屋外の全天候型作業に導入できます。この構造上の特徴により、端末サーマルカメラ機器のシステム統合コストが削減されます。

5.幅広い温度適応性の利点。焦点距離9.1mmのサーマルレンズで、-40℃から+80℃まで安定した描写性能を保ちます。効果的な熱的デフォーカス抑制機構を採用。周囲温度が急激に変化しても、熱による焦点ぼけは低いレベルにとどまるため、このレンズを搭載したデバイスでは頻繁に手動で焦点を合わせる必要がありません。

6. コンパクトなM17×0.5マウントインターフェースの利点。 M17×0.5ネジ式マウントは小さな設置スペースを占めます。小型サーマルカメラ、UAV サーマルペイロードレンズ機器、ハンドヘルドサーマルデバイスの統合に大きな利便性をもたらします。光学性能を犠牲にすることなく、端末製品の体積と重量を十分に抑えることができます。

応用分野

1. セキュリティと境界監視のシナリオ。これは冷却されていない熱画像レンズ屋外の国境防御、工場周囲の監視、無人現場の早期警戒タスクに最適です。真っ暗闇の中でも侵入者を検知します。 BOSHI Optical Technology が蓄積した豊富なプロジェクト経験を活かしたこの長波長赤外線レンズは、多くの周囲早期警戒サーマルカメラ製品の中核となる光学コンポーネントとして機能します。

2. 産業用予知保全シナリオ。このサーマルレンズを備えたサーマルカメラは、電気機器の熱検査、パイプラインの温度監視、機械の過熱故障診断を実行します。オペレーターは、取得した温度分布データを通じて隠れた機器のリスクを事前に特定し、予知保全を実現し、予期せぬ停止損失を削減します。

3. 無人航空機のペイロードシナリオ。この長波赤外線レンズは、航空熱調査、森林火災予防、捜索救助任務をサポートします。コンパクトな M17×0.5 マウントは、UAV 熱ペイロード レンズ デバイスの限られた設置スペースに適応します。 IP67 保護により、屋外の空中条件下でも安定した動作が保証され、広い視野により広範囲の地上スキャンをサポートします。

4. ハンドヘルド熱画像装置のシナリオ。このサーマルレンズは、ポータブル消防用サーマルカメラ、緊急救助装置、建物のエネルギー損失検出装置に適用されます。ハンドヘルド製品では、コンポーネントの体積と重量に関して厳しい要件が設定されています。このコンパクトな非冷却熱画像レンズはハンドヘルド製品の設計に適合し、現場オペレータに信頼性の高い熱画像出力を提供します。

5. 車載サーマルビジョンシナリオ。この長波赤外線レンズは、自動車のナイトビジョンとオフロード走行の補助画像処理をサポートします。真っ暗な運転条件下でも有効な画像出力を提供し、ドライバーが道路の障害物や潜在的な危険を認識できるようにします。 IP67グレードは車両走行中の複雑な気象条件にも対応します。

6. 野生動物の観察と環境モニタリングのシナリオ。この熱画像レンズは、動物個体数の監視、山火事の早期警戒、屋外生態調査をサポートします。追加の光源を使用せずに、野生動物のターゲットの熱放射信号を捕捉します。 IP67保護と幅広い温度適応性により、オープンな野生環境でも安定した動作をサポートします。
