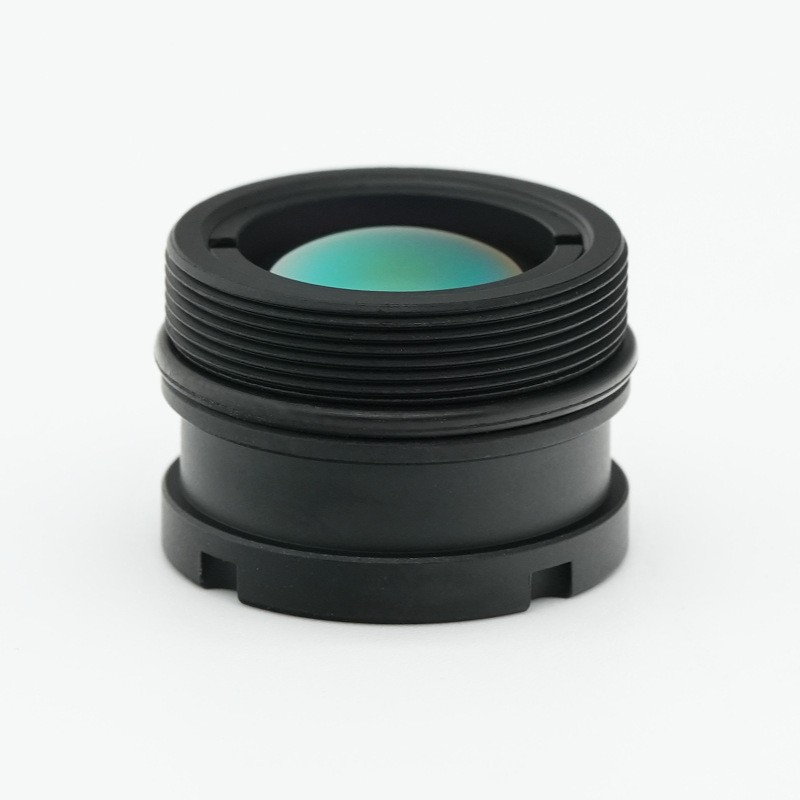

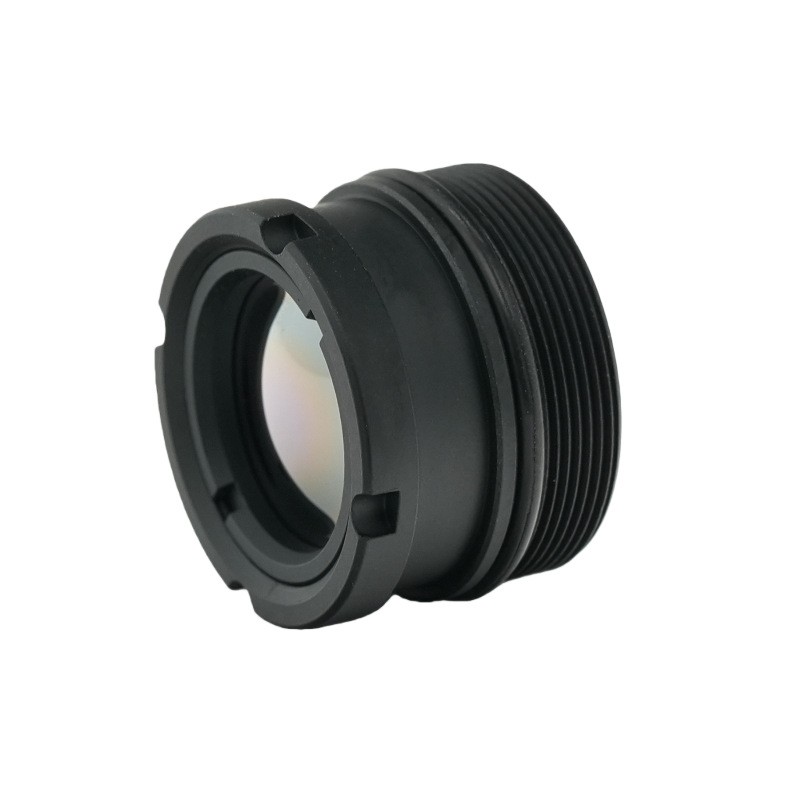

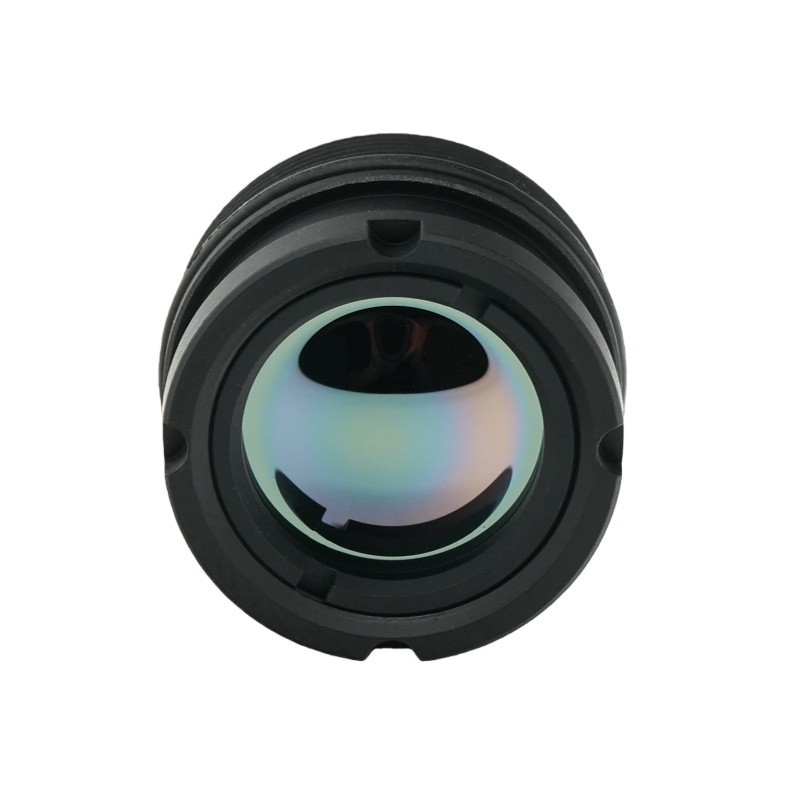

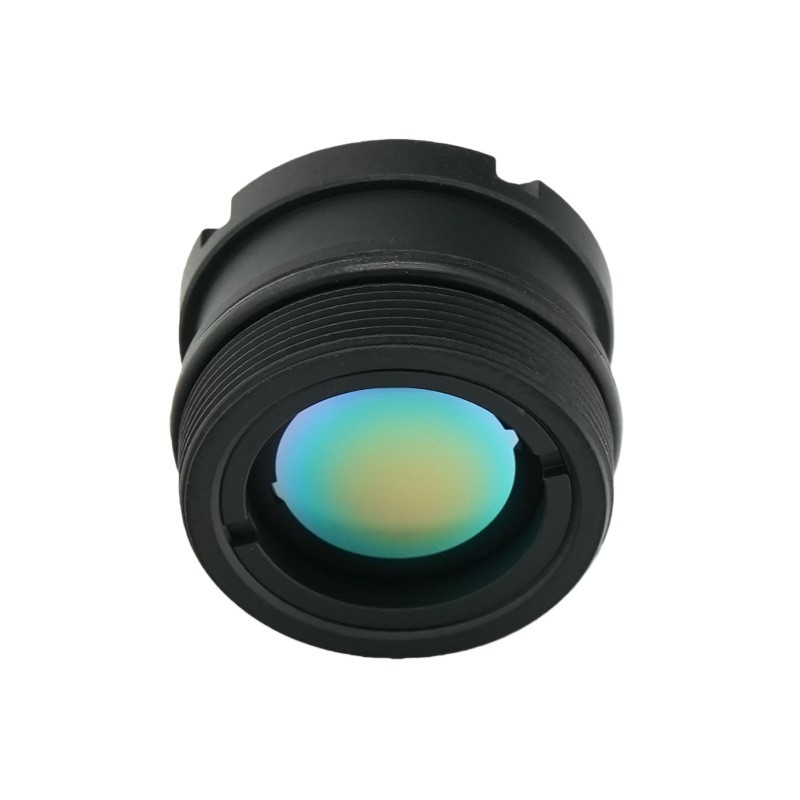

焦点距離9.1mmの熱画像レンズ

製品概要

ボシ光学 Technology によって製造されたこのプレミアム長波赤外線レンズは、ハイエンドの非冷却サーマル レンズ ソリューションとして優れた画像性能を提供します。これ熱画像レンズ焦点距離 9.1 mm と超大型 F1.0 絞りを備え、ピクセル ピッチ 12 μm の 640 × 512 検出器とうまく組み合わせます。前面光学素子に HD コーティングと IP67 保護を装備し、8 ～ 12μm の使用波長帯域全体で高い透過率を実現します。コンパクトな M17×0.5 マウントは、3 メートルから無限までの焦点距離をサポートします。 -40℃～+80℃の温度範囲内で安定した光出力を維持し、歪みを制御しながら高い相対照度をもたらします。これは、全天候型の現場での展開に適しており、産業監視やセキュリティ検査シナリオをカバーするコンパクトなポータブルサーマルカメラデバイスの理想的な光学コアとして機能します。

詳細な製品説明

パラメータ

1.光学性能パラメータ。焦点距離9.1mm、F値F1.0を採用した長波長赤外線レンズです。その動作波長は、標準的な長波赤外線 8 ～ 12μm の波長帯内にあります。対角視野は62.4度、水平視野は48.1度、垂直視野は38.5度に達します。このような視野構成により、この熱画像レンズは強力な広域観察能力を実現します。大口径設計により、複雑な周囲条件下でも十分な赤外線を収集できます。

2.検出器のマッチングパラメータ。 BOSHI 光学テクノロジーは、この非冷却サーマル レンズを 12μm ピクセル ピッチの 640×512 検出器用に最適化します。光学構造は、市場で主流の小型熱センサーモジュールに適合します。光学的フットプリントは、検出器の解像度性能を最大限に発揮し、不一致によって引き起こされる画像のケラレや解像度の無駄を回避するために、検出器のターゲット表面と位置合わせされます。

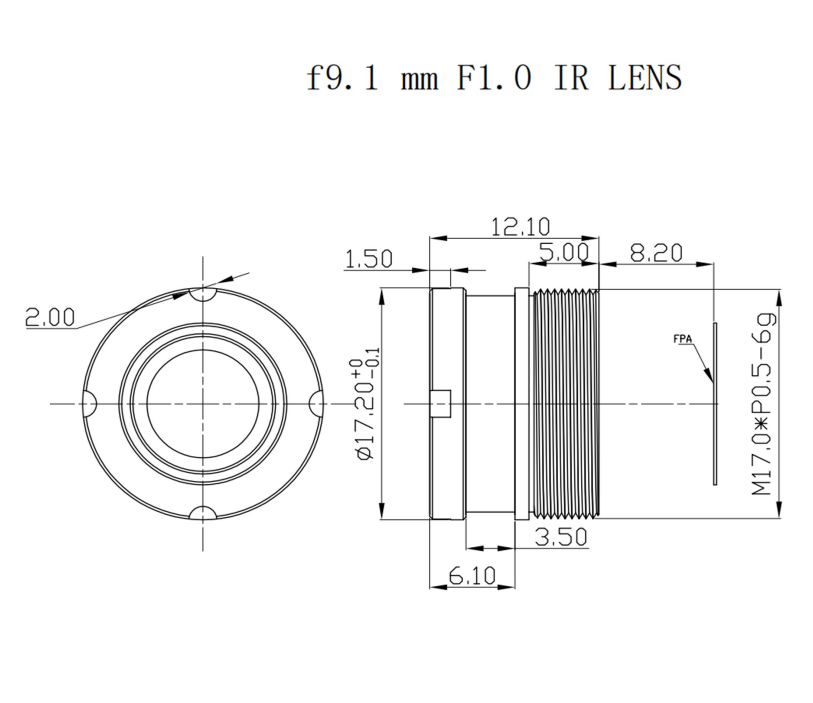

3.機械的パラメータと環境パラメータ。この製品は、便利な機械的組み立てを実現するために、M17×0.5 ネジ付きマウントを採用しています。焦点範囲は 3 メートルから無限までをカバーし、近距離ターゲットと遠距離ターゲットの両方の検出要件を満たします。動作温度範囲は -40℃ ～ +80℃で、多様な極端な気候条件に適応します。前面の光学素子は IP67 の保護等級に達し、外部環境からの塵や水の侵入を防ぎます。

4.光学品質の指標。この光透過率は熱画像レンズ90パーセント以上を達成しています。相対照度は 84% 以上を維持し、歪み値はマイナス 10% 未満に維持されます。露出光学面にはHDコーティングを施しております。高い透過率により赤外線信号の損失を低減します。相対照明が良好であれば、フルフレーム画像の均一な輝度分布が保証されます。制御された歪みにより、広角視野の画像変形を抑制します。

パフォーマンス上の利点

1.超大口径F1.0のメリット。この長波赤外線レンズの F1.0 の大口径は、より多くの赤外線エネルギーを収集します。低温・低輻射の作業環境下では撮像感度が大幅に向上し、実効検出距離がさらに向上します。 BOSHI Optical Technologyでは、光取り込み量と収差制御性能のバランスを考慮した絞り構造の光学シミュレーションを繰り返し行っております。

2.高い透過率とHDコーティングの利点。露出面に適用された HD コーティングにより、この非冷却サーマル レンズの光透過率は 90% 以上になります。コーティング層は表面反射効果を効果的に抑制します。画像のコントラストが向上し、ゴースト画像の干渉が軽減されます。送信プロセス中に失われる赤外線エネルギーが少なくなり、検出器に入る有効な赤外線信号が増加します。

3.優れたエッジ照明の利点。相対照度が 84% を超えると、画像フレーム全体にわたって輝度パフォーマンスが均一になります。多くの広角熱画像レンズ製品では、フレームの端に明らかなダークコーナー現象が発生します。この熱画像レンズは、光学レイアウトの最適化によってそのような欠点を克服し、周辺観察領域の鮮明な詳細を保証します。

4.IP67のフロントエンド防水構造の利点。前面光学素子はIP67保護基準に達しています。塵や水の飛沫が内部の光学部品に影響を与えることはありません。ユーザーは、追加の保護ハウジングを構成することなく、このレンズを屋外の全天候型用途に展開できます。この構造設計により、端末サーマルカメラ機器のシステム統合コストが削減されます。

5.幅広い温度適応性の利点。 −40℃から＋80℃まで安定した描写性能を維持する長波長赤外線レンズです。本製品は、効果的な熱的デフォーカス抑制機構を導入しています。周囲温度が急激に変化しても、熱的デフォーカスの程度は低いレベルに留まります。この非冷却サーマルレンズを搭載したデバイスでは、頻繁に手動でリフォーカス操作を行う必要がなくなりました。

6.コンパクトなM17×0.5マウントインターフェイスの利点。 M17×0.5ネジ付きマウントは小さな取り付け占有スペースを占めます。小型サーマルカメラ、ドローンペイロード機器、ハンドヘルドサーマルデバイスの統合作業に大きな利便性をもたらします。光学性能を確保しながら、端末製品の体積と重量を適切に制御できます。

応用分野

1. セキュリティと境界監視のシナリオ。この熱画像レンズは、屋外の国境警備作業、工場周囲の監視、無人現場の早期警戒作業に適しています。完全な暗闇の状況下でも侵入者ターゲットを検出できます。ボシ光学技術は安全性を重視したレンズ開発のための豊富なプロジェクト経験を蓄積しています。この長波赤外線レンズは、多くの周辺早期警戒サーマル カメラ製品の中核となる光学コンポーネントとして機能します。

2. 産業用予知保全シナリオ。この非冷却熱レンズを装備したサーマルカメラ装置は、電気機器の熱検査作業、パイプラインの温度監視作業、機械の過熱故障診断作業を完了します。スタッフは、この熱画像レンズで取得した温度分布データを通じて隠れた機器のリスクを事前に発見し、予知保全を実現し、予期せぬ停止損失を低減できます。

3. 無人航空機のペイロードシナリオ。この長波赤外線レンズは、航空熱調査、森林火災予防、捜索救助任務に役立ちます。コンパクトな M17×0.5 マウントにより、レンズはドローンのペイロードの限られた設置スペースに適応できます。 IP67保護により、屋外空中作業環境でも安定した動作が可能です。広い視野機能により、広範囲の地上エリアのスキャンをサポートします。

4. ハンドヘルド熱画像装置のシナリオ。この熱画像レンズは、ポータブル消防サーマルカメラ、緊急救助装置、建物のエネルギー損失検出装置に適用できます。ハンドヘルド機器では、コンポーネントの体積と重量について厳しい要件が定められています。コンパクトな構造の非冷却サーマル レンズは、ハンドヘルド製品の設計アイデアと一致し、フィールド オペレーターに信頼性の高いサーマル イメージング出力を提供します。

5. 車載サーマルビジョンシナリオ。この長波長赤外線レンズは、自動車の暗視機能とオフロード走行の補助画像処理をサポートします。真っ暗な運転条件下でも有効な画像出力を提供し、ドライバーが夜間の運転プロセスで道路の障害物や潜在的な危険を特定できるように支援します。 IP67等級は車両走行中の複雑な気象条件にも対応できます。

6. 野生動物の観察と環境モニタリングのシナリオ。この熱画像レンズは、動物個体数の監視、山火事の早期警戒、屋外の生態学的調査作業をサポートします。追加の光源を使用せずに、野生動物のターゲットの熱放射信号を捕捉します。このレンズは、IP67 保護と幅広い温度適応性をサポートしており、オープンな野生環境でも安定して動作します。
