詳細な製品説明

3.1 パラメータ

光学仕様:焦点距離4.1mmとF1.0の超大口径。大きな F 値により、低温、低放射条件下での鮮明な熱画像にとって重要な赤外線光の取り込みが可能になります。

検出器のマッチング: 解像度 640×512、12μm ピクセルの赤外線検出器専用に設計されており、主流の非冷却熱センサー形式に完全に一致します。

視野:対角 130 度、水平 102 度、垂直 83 度の超広視野により、機械的なスキャンを行わずに広範囲のシーンをカバーします。

フォーカスパフォーマンス:連続焦点距離は0.5mから無限遠まであり、近距離検査から遠距離監視まで対応します。

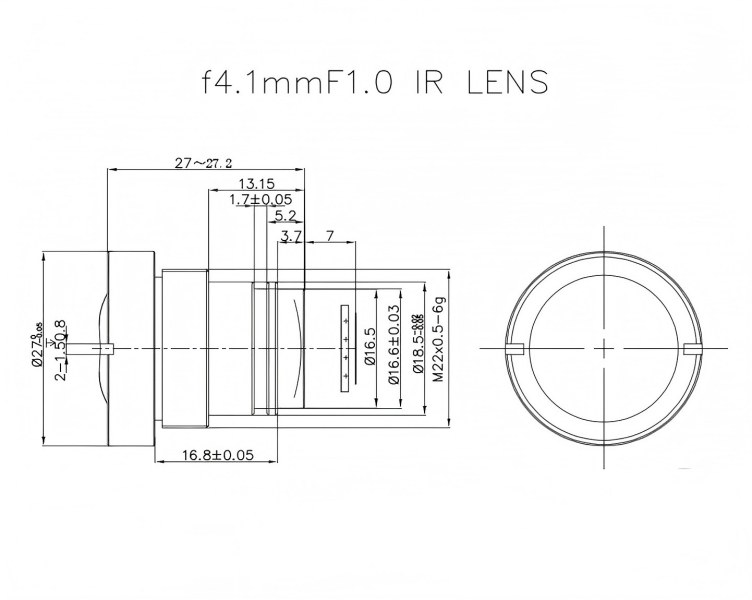

環境および機械指標:動作温度範囲は-40℃～+80℃です。フロントレンズはIP67の防水・防塵性能を実現。 M22×0.5標準ネジマウントを採用し、組み立てが簡単です。正味重量は約 25g の軽量機器設計です。

画質指標:AR反射防止コーティング、光透過率88%以上、相対照度80%以上、歪み45%以下に抑制。

3.2 パフォーマンス上の利点

優れた低照度温度感度:F1.0 の最大絞りにより、放射エネルギーの収集が大幅に向上し、薄暗く低放射線の環境での熱画像のコントラストが向上します。

超広範囲のカバー範囲:対角 130° の広い FOV により、全エリア監視に必要なサーマル カメラの数が減り、システム全体のコストが削減されます。

安定した画像均一性:>80% の相対照度によりケラレが効果的に抑制され、画像フレーム全体にわたって一貫した明るさが確保されます。 88%以上の透過率により、赤外線エネルギーの損失を最小限に抑えます。

強力な環境耐久性:IP67のフロントレンズ保護と広い温度動作範囲により、頻繁なメンテナンスを必要とせず、雨、塵、極寒、高温の環境でも安定した動作が可能になります。

コンパクトで簡単な統合:軽量 25g 構造と標準 M22×0.5 マウントにより、小型熱画像デバイスの機械設計が簡素化されます。

柔軟なフォーカス機能:最短合焦距離0.5mの低距離は近距離ターゲットの検出にも対応し、遠距離専用の単焦点レンズと比べて使用シーンが広がります。

3.3 応用分野

境界セキュリティ監視:工場、公園、国境、住宅地の広角熱監視で、可視光なしで昼夜を問わず侵入を検知します。これは、上海シルク光学技術有限公司の中核事業セグメントの 1 つでもあります。

工業用熱検査:機器の温度スクリーニング、電気キャビネットの故障検出、パイプラインの熱漏れ検査、工場の安全パトロール。

スマートな輸送と車両ビジョン:自動車用サーマルナイトビジョン、道路交通監視、霧、夜間、視界不良条件下での歩行者と障害物の検出。

無人システムのペイロード:捜索救助、山火事の監視、地形パトロールのための UAV、ロボット、無人地上車両用の軽量熱ペイロード。

公安と緊急救助:暗く、煙が立ち込める、または遮蔽された環境での消火サーマルポジショニング、捜索救助ミッション。

農業および環境モニタリング:植生温度分析、野生生物観察、環境熱分布追跡。
