詳細な製品説明

1. パラメータ分析

光学仕様:焦点距離19mm、超大口径F1.0の赤外線レンズ。水平視野は 22.85° に達し、バランスの取れた検出距離とシーン範囲を提供します。動作波長は、パッシブサーマルイメージングのコアスペクトルである8〜12μmの長波赤外線大気窓をカバーします。

検出器の互換性:解像度640×512、ピクセルピッチ12μmの赤外線検出器用に最適化されており、主流の非冷却熱センサーモジュールに完全に適合します。

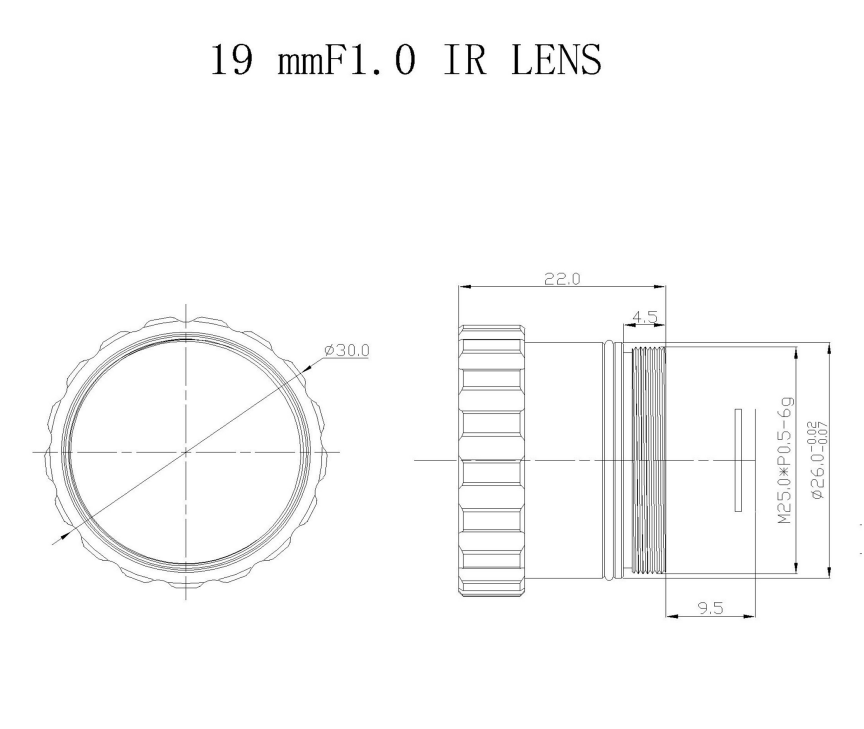

機械的パラメータおよび環境パラメータ:組み立てに便利なM25×0.5マウント標準ネジマウント。焦点距離は0.5mから無限遠までカバーし、近距離から遠距離までの観察に対応します。動作温度範囲は-40℃～+80℃で、極寒および高温の作業シナリオに適しています。前面の光学素子は IP67 の侵入保護等級に達しています。

光学品質指数:AR コーティングを施した露出光学系。全体の透過率 ≥90%;相対照度 ≥86%。歪みは-10%以下に抑えられています。

2. パフォーマンス上の利点

優れた集光性：F1.0の超大口径により、赤外線光子の受信効率が大幅に向上し、サーマルカメラが低輻射熱条件下で明確な温度コントラストを撮影できるようになります。

高い光学効率: ≥90% の透過率と AR コーティングにより、赤外線エネルギーの損失を最小限に抑えます。 ≥86% の相対照度により、画像の中心から端まで均一な画像の明るさが保証され、暗い隅が回避されます。

過酷な環境への適応性：IP67のフロントレンズ防水構造により、塵や水の飛沫を防ぎます。広い動作温度範囲により光学的な熱ドリフトを効果的に抑制し、温度変動下でも安定した結像性能を維持します。

柔軟な焦点調整：0.5m～∞の焦点範囲により、近距離の対象検査と遠距離監視の切り替えを実現します。制御可能な歪み: -10% 未満の歪みにより画像の幾何学的変形が軽減され、温度検出アプリケーションの測定精度が向上します。

標準化されたインターフェイス: M25×0.5 マウントは、ほとんどの非冷却 IR レンズ サーマル カメラ アセンブリとの迅速な統合をサポートします。

3. 応用分野

境界セキュリティおよび国境監視: セキュリティ光学は、Shanghai Silk Optical Technology Co., Ltd.の中核事業セグメントです。屋外サーマル監視カメラに適用され、可視光なしで昼夜を問わず侵入者を検出し、工場フェンス、公園の境界、国境検査に最適です。

産業用予知保全: 熱検査装置に取り付けて、電力機器、機械ベアリング、電気キャビネット、パイプライン システムの過熱障害をチェックします。

火災予防および早期警報システム: 森林火災の監視、倉庫火災の危険性の検出、異常な高温点の事前の特定に使用されます。

車載サーマルビジョンシステム: 特殊車両の夜間運転補助ビジョンとして機能し、完全な暗闇や濃霧の中で歩行者、障害物、野生動物を検出します。

建物のエネルギー節約の検出: ポータブル熱画像装置に装備され、建物の壁の熱損失、空気漏れ、断熱欠陥を検査します。

無人システムペイロード: 空中熱調査、環境モニタリング、捜索救助ミッションのために UAV に統合されます。
