詳細な製品説明

1.パラメータ

焦点距離と絞り:固定焦点距離 13mm と超高速 F1.0 絞り。大きな開口により赤外線光子の取り込みが最大化され、熱センサーの信号対雑音比が大幅に向上します。

動作スペクトル:8 ～ 12 μm 長波赤外線 (LWIR)、受動的な熱検出のための主要な大気透過窓。

検出器の互換性:解像度640×512、ピクセルピッチ12μmの検出器に適合し、中距離観察用に対角40.7°の視野(水平:32.6°、垂直:26.3°)を形成します。

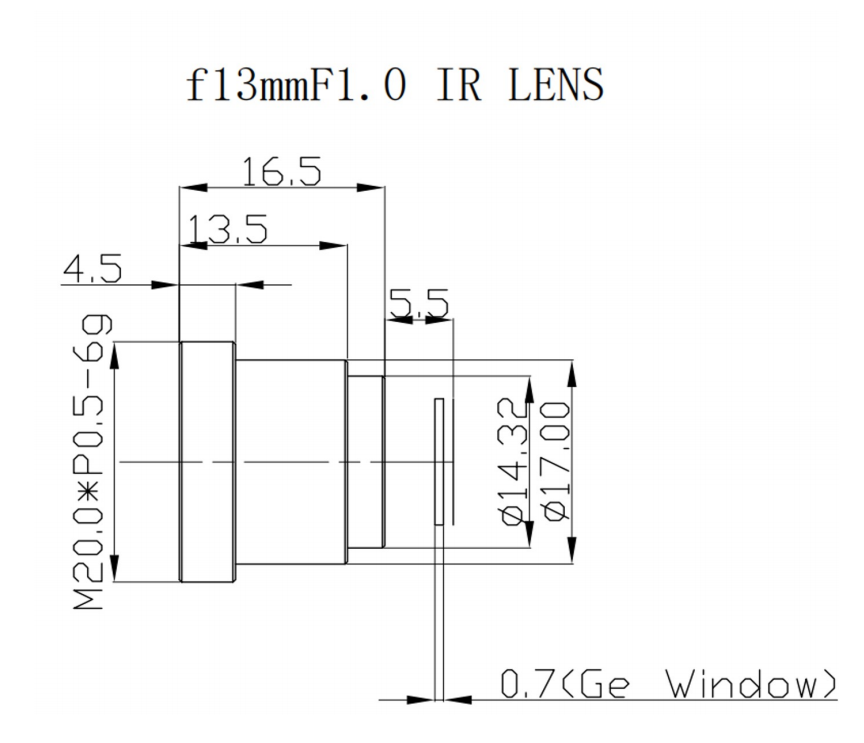

機械的および環境仕様:組み立てが簡単な M20×0.5 マウント。フロントエレメントはIP67の浸入保護を実現します。動作温度範囲は-40℃～+80℃で、極寒および高温の屋外シナリオに適応します。焦点範囲は 1 メートルから無限までをカバーし、近くと遠くの両方の熱ターゲットをサポートします。

光学インデックス:全体の透過率 ≥86%、相対照度 ≥75%。歪みは≤-1.5%以内に制御されます。露出光学系には反射防止 (AR) コーティングを採用し、表面反射損失を低減します。

2. パフォーマンス上の利点

優れた低照度温度感度:F1.0 の大口径は、F 値の遅い赤外線レンズと比較してはるかに多くの赤外線エネルギーを収集し、長い検出距離での画像の鮮明さを高めます。

E素晴らしい 光学均一性:高い相対照度により、画像フレーム全体にわたって一貫した明るさが保証され、暗い隅が回避されます。歪みが少ないため、測定と認識のための真のターゲット形状が保持されます。

高いスペクトル効率:AR コーティングと ≥86% の透過率により、赤外線エネルギーの損失が最小限に抑えられ、非冷却熱検出器の可能性が完全に解放されます。

堅牢な環境適応性:IP67 のフロントレンズ防水および防塵設計により、多くの設置において追加の外部保護窓が不要になります。広い温度範囲により、極端な周囲温度下でも焦点のぼけやパフォーマンスの変化を防ぎます。

コンパクトな統合が容易:標準の M20×0.5 マウントにより、システム パートナーが開発した小型サーマル カメラにシームレスに統合できます。

3.応用分野

国境警備と境界監視:昼夜を問わず屋外の熱を監視して侵入を検知します。

産業用予知保全:電力設備、機械、パイプラインの過熱障害を検出します。

自動車の熱ビジョン:アフターマーケットの赤外線暗視運転支援システム。

無人システム:小型 UAV、捜索救助用の無人地上車両用の熱ペイロード。

防火と森林監視:隠れた火元の早期特定。

建物エネルギー監査:熱損失、空気漏れ、絶縁欠陥の熱検査。

海洋監視:霧の状況下での昼夜の海上目標探知。

ShangHai SILK Optical Technology CO., LTD は、標準化された品質管理とカスタマイズ可能なサービス サポートを備えたこの LWIR サーマル レンズ シリーズを提供し、世界中のサーマル イメージング メーカーの量産需要を満たすことができます。
