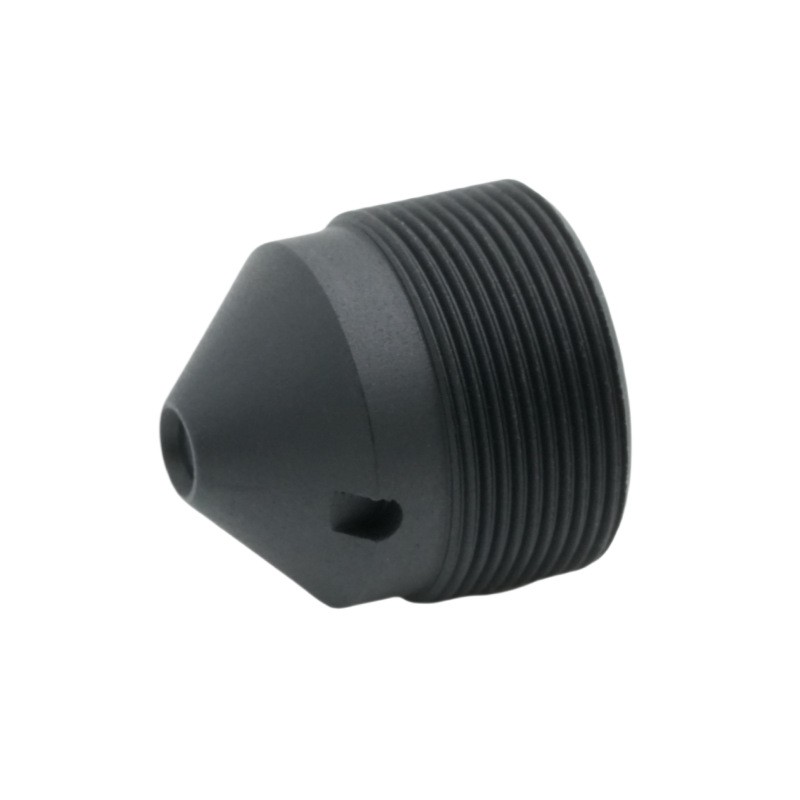

M7 6.2mm コーンレンズ

製品概要

製造元BOSHI光学技術この信頼性の高い 6.2 mm 固定焦点レンズは、大規模な OEM セキュリティ プロジェクト向けに設計され、1/2.7 インチ センサー規格向けに最適化されています。 F2.6 の固定絞りを備えたこのコンパクトな小型光学系は、集光能力とミッドレンジ監視光学系の導入に使用可能な被写界深度のバランスをとります。このプロフェッショナル向け M7 ボード レンズは、15 度以下に抑えられた低主光線角レンズ設計を採用し、高い相対照明レンズ性能を実現して、通常のミニ IP カメラ コンポーネントでよく見られるコーナーケラレやカラー シフトなどの一般的な欠陥を改善します。物体認識と人体識別をサポートするために 74 度の対角視野を提供し、その十分なイメージサークル許容値により、高速モジュール製造中のアセンブリの偏差が相殺されます。 BOSHI 光学テクノロジーは、各 OEM セキュリティ ボード レンズの光学的および機械的検証をフルバッチで実行し、商業用および住宅用の屋内監視ハードウェア向けに 24 時間安定したイメージングを実現します。自動組立ライン用に最適化されたこの光学コンポーネントは、Wi-Fi カメラ、コンパクトな IP モジュール、および複数の汎用監視デバイスに適合します。

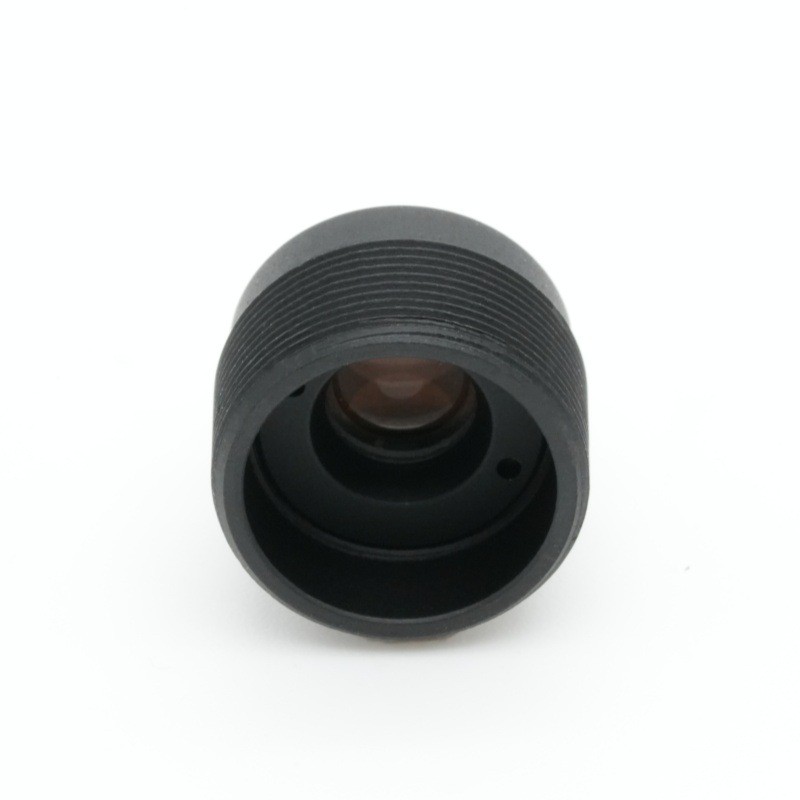

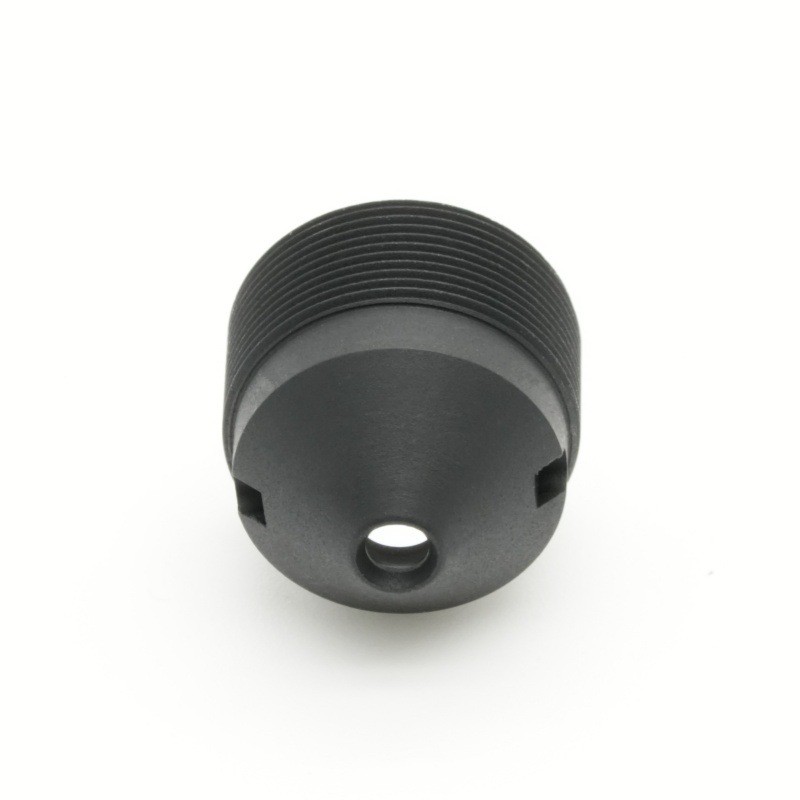

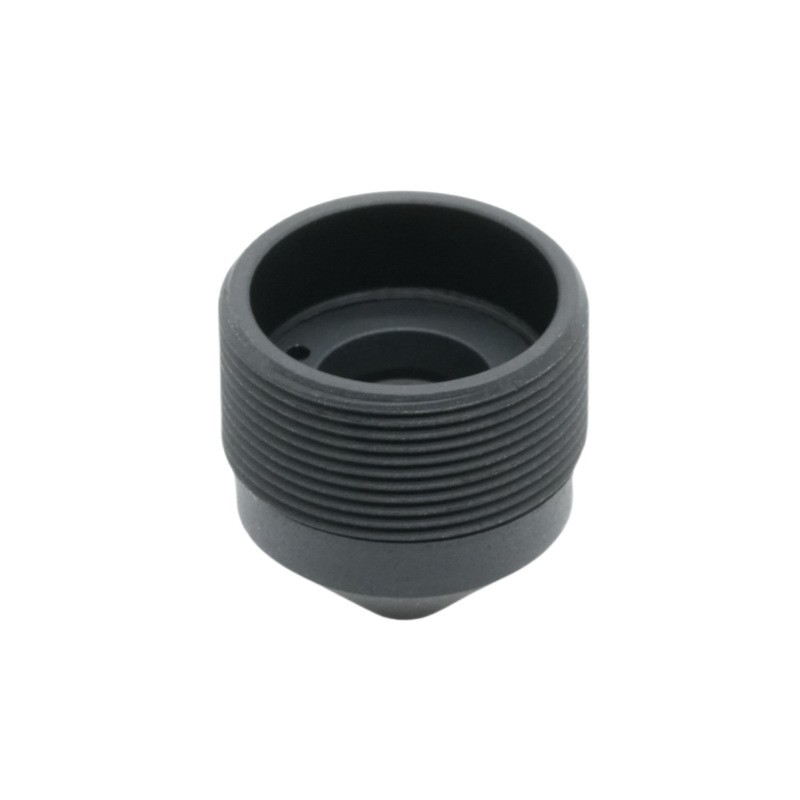

詳細な製品説明

パラメータ分析

1. EFL 6.2±5パーセントの6.2mm固定焦点レンズ。この中程度の固定焦点距離は、中距離監視光学系向けに特別に校正されています。超広角光学系のような深刻なエッジ歪みが発生したり、望遠コンパクトレンズのようにシーンのカバー範囲を犠牲にしたりすることはありません。従来の壁掛け監視設置高さの下では、この焦点距離は 3 ～ 8 メートルの観察距離内で人物や物品を明確に識別することができます。エントランス、オフィススペース、小売店での使用に適しており、超広角レンズや望遠コンパクトレンズによる性能の低下を回避します。

2. F2.6 固定絞り、F/NO 2.6±5 パーセント。この固定絞り仕様は、日常の監視使用シナリオに適合します。この F2.6 の固定絞りにより、十分な被写界深度を維持しながら、通常の屋内周囲照明の下で安定した受光が保証されます。フレーム内でさまざまな距離にある複数のターゲットが同時に鮮明さを維持できます。コンパクトな小型光学系の過度に大口径によって引き起こされる焦点外れのリスクを回避します。

3. 1/2.7インチフォーマットレンズの最適化。完全な光学システムは、1/2.7 インチセンサーをターゲットとしたシミュレーションとチューニングを行っています。最大Ø7.0mmのイメージサークルにより、センサーの有効動作領域を超えて十分な安全マージンが確保されます。この M7 ボード レンズをカメラ モジュールに統合する場合、自動 SMT 装置によって生成されるわずかな位置オフセットによって機械的なケラレが発生することがなくなり、カメラ OEM 顧客の量産歩留まりが効果的に向上します。

4. 視野仕様は対角 74 度、水平 62 度、垂直 33.5 度です。この角度パラメータは、実際のセキュリティ アプリケーション向けに調整されています。 62 度の水平ビューは、オフィスや小売店のほとんどの壁掛け監視要件を満たします。その垂直角度は標準的な設置高さに適合し、冗長な天井または地上画像領域でのピクセル リソースの無駄を防ぎます。

5. CRA＜15度の低主光線角レンズ。これは、このミニ IP カメラ コンポーネントの重要な競争上の利点の 1 つを表しています。多くの低コストのコンパクトレンズは、高い CRA 値を備えています。主流の CMOS センサーと組み合わせると、CRA が高いとコーナーの色かぶり、感度の低下、明るさのむらが発生します。 15 度以下に制御されたこのレンズ設計により、このような光学的欠陥が大幅に軽減されます。

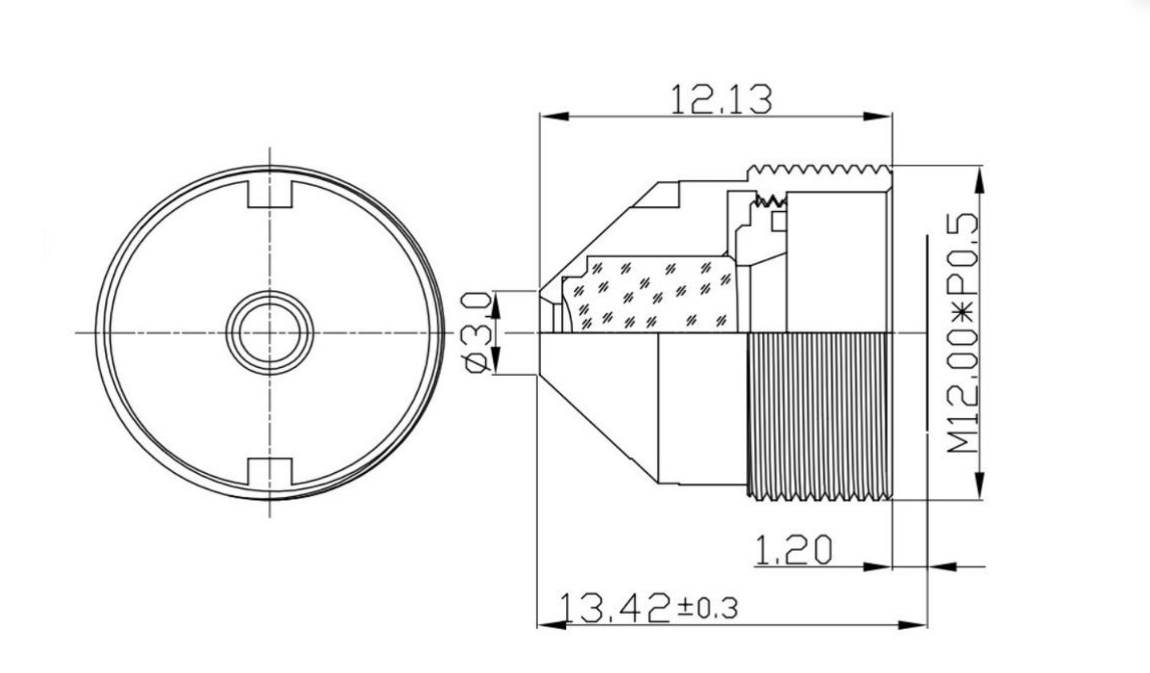

6. M7 ボードレンズの機械仕様。TTLは13.42±0.3mmに達し、BFLは6.5±0.2mmに達します。全長とバックフォーカスは厳格な公差管理に従っています。コンパクトな全体寸法により、高度に統合された小型モジュール設計が可能になります。正確な機械的公差により、OEM セキュリティ ボード レンズの大量注文の自動ねじ込み組み立て後に一貫した光学性能が実現します。

7. 歪みと照明指数。テレビの歪みは 12.00 パーセントにとどまり、相対照度は 58.0 パーセントに達します。歪みレベルはビデオ監視録画用に調整され、不自然なシーンの引き伸ばしを防ぎます。 58.0% の高い相対照度レンズのパフォーマンスにより、画像の隅で適切な明るさを維持し、暗部補正のための ISP アルゴリズムの負荷を軽減します。

BOSHI 光学技術によるコア性能の利点

1. 成熟した 6.2mm 固定焦点レンズと F2.6 固定絞りの調和した設計により、ミッドレンジ監視光学機器にバランスの取れた光学性能がもたらされます。昼間の明るい環境や薄暗い室内環境でも安定した出力を維持します。 ISP ソフトウェア補正に大きく依存することなく、1/2.7 インチ フォーマットのレンズのイメージング機能を完全に解放できます。

2. この M7 ボードレンズは、拡大された 7.0 mm イメージサークルを備えたコンパクトな小型光学部品として、組み立て誤差に対する耐性を備えています。大量モジュールの組み立て中にわずかな位置のずれが生じても、暗い画像コーナーが形成されず、カメラ OEM メーカーの不良品率が低下します。

3. 低い主光線角レンズの本来の特徴が、高い相対照明レンズ指数と連携します。画面中心から隅に至るまで良好な明るさと色の均一性を実現しています。競合する多くのミニ IP カメラ コンポーネントを悩ませるコーナー シェーディングやカラー シフトの問題を効率的に解決します。

4. 機械構造は自動化された量産手順に合わせて最適化されます。 BOSHI Optical Technology は、OEM セキュリティ ボード レンズのバッチごとに光学インデックスと機械的寸法をカバーするサンプリング検査を実施します。大規模な OEM および ODM 監視プロジェクトでも、安定した製品パフォーマンスを保証できます。

5. 適度な TV 歪みレベルとエッジ照明パフォーマンスにより、複雑な画像補正アルゴリズムの要求が軽減されます。このレンズを組み込んだカメラは自然な監視ビデオ映像を出力し、他の機能モジュール用のチップ コンピューティング リソースを節約できます。

対象となるアプリケーションのシナリオ

1. 商用屋内監視装置。これには、小売店の盗難防止カメラ、オフィス監視モジュール、ロビー廊下の小型 IP カメラが含まれます。この OEM セキュリティ ボード レンズは、ミッドレンジ監視光学系として、1/2.7 インチ フォーマットのレンズに完全に適合します。認定されたミニ IP カメラ コンポーネントであるため、中規模の公共ゾーンの物体や人体の詳細を鮮明に捉えます。

2. スマートホームセキュリティデバイス。適用範囲には、家庭用 Wi-Fi 監視カメラや建物入口補助カメラ モジュールが含まれます。この M7 ボード レンズは、コンパクトな小型光学フレームワークと低い主光線角のレンズ特性の恩恵を受け、内部設置スペースが限られた家庭用カメラ ハードウェアに適応できます。

3. ミニ組み込みビジョン システム。M7 インターフェースを採用したアクセス制御補助カメラと小型画像収集モジュールをサポートします。 6.2mmの単焦点レンズは、近距離から中距離の物体の観察作業に適切な倍率を提供します。

4. 大量の OEM 監視カメラ プロジェクト。これは、量産されたアナログおよび IP セキュリティ カメラに適用されます。 BOSHI Optical Technology は、コスト効率の高い光学ソリューションを提供します。この F2.6 固定絞りレンズは、世界的なセキュリティ製品ブランドの完成したカメラ ハードウェアに組み込むことができます。
