16mmテーパーコーンレンズ

製品概要:

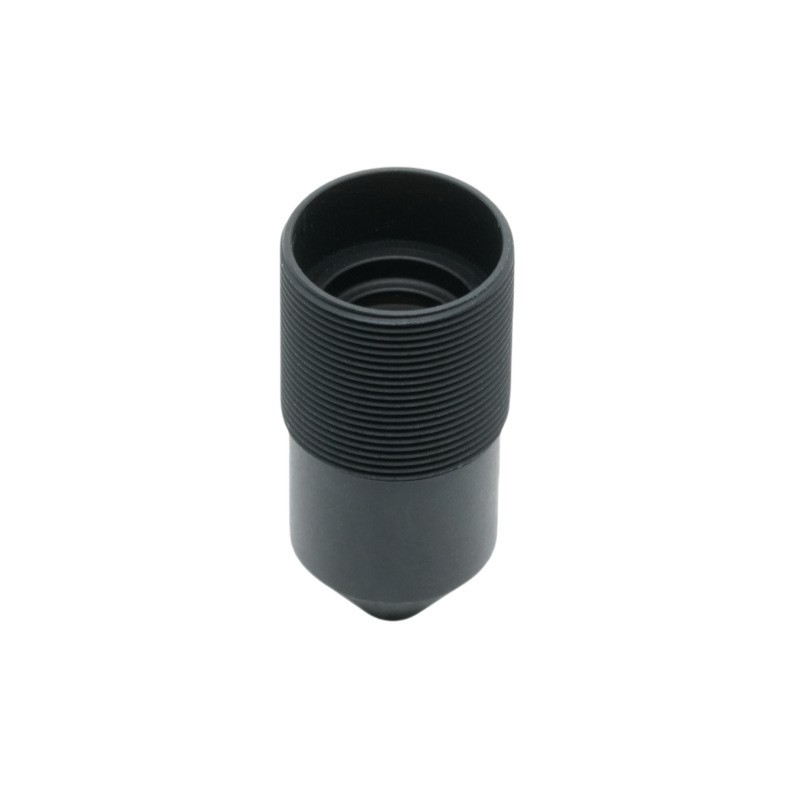

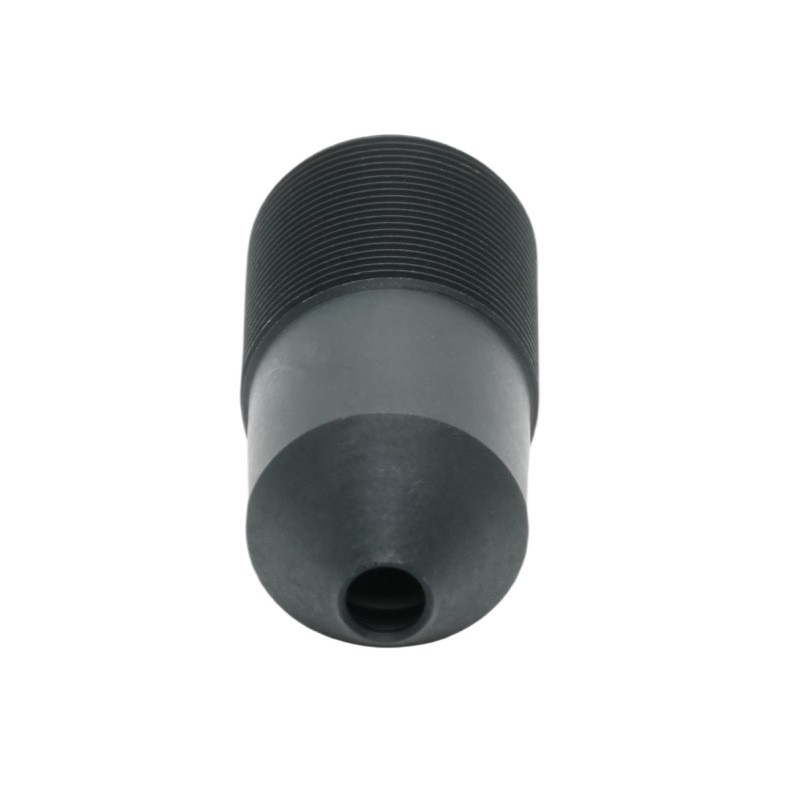

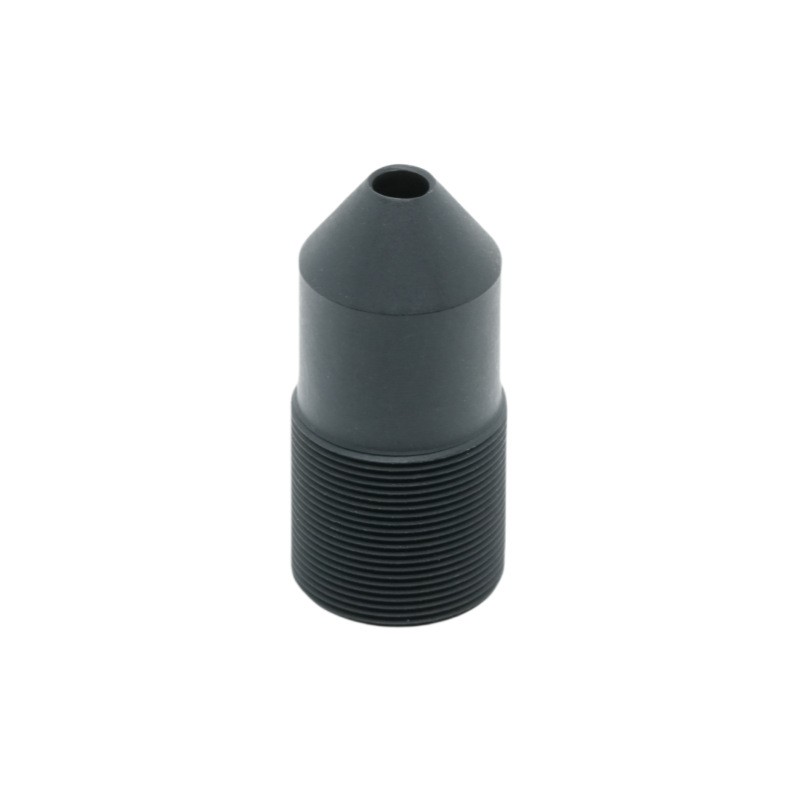

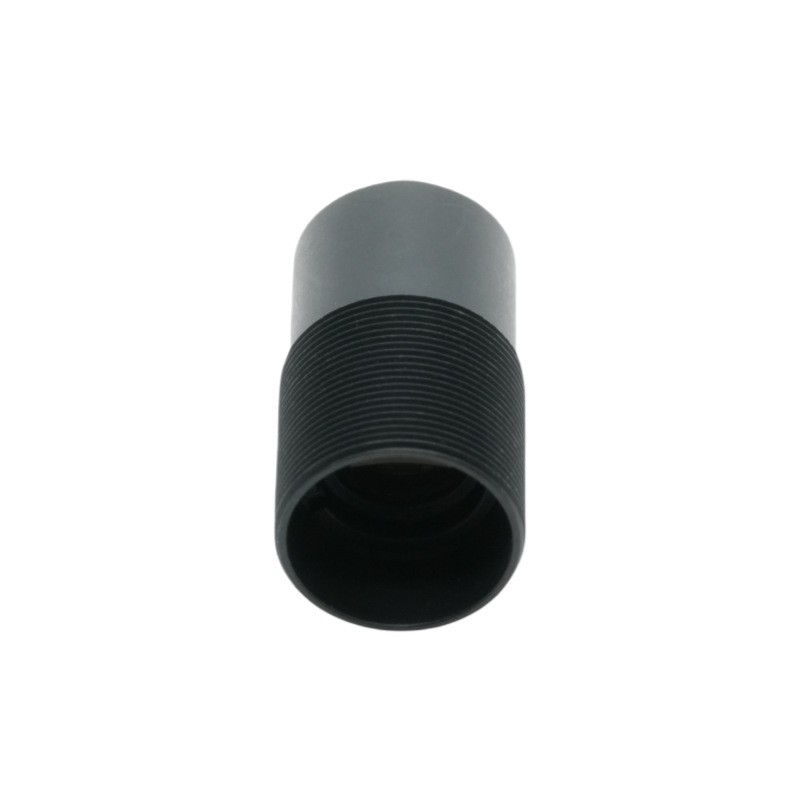

BOSHI Optical Technology の PL-1645F-M12 は、1/2 インチ フォーマットのセンサー用に特別に設計されたコンパクトな焦点距離 16 mm、絞り値 F4.5 の固定焦点レンズです。4 枚のガラス要素を含むオールガラス構造で設計されたこの M12 マウント レンズは、対角 28.3° の視野を実現し、最大イメージ サークル Ø8.5 mm をサポートするため、1/2 インチ以下のイメージャに最適です。スペースに制約のあるビジョンシステムで。 3.65 mm の機械的後焦点距離とわずか 28.65 mm のトラック全長を備えた PL-1645F-M12 は、産業用検査、生体認証識別、および組み込み画像アプリケーション用のボードレベルのカメラ モジュールにシームレスに統合されます。 BOSHI 光学テクノロジーは、この 16mm F4.5 レンズを最適化して優れた端から端までの照明を実現し、95% の相対照度と -0.25% の超低 TV 歪みを達成し、ハイコントラストのシーンでも忠実な画像再現を保証します。主光線角度は 8° 以下に厳密に制御され、最新の CMOS センサーと組み合わせた場合のケラレやカラーシフトを最小限に抑えます。この 1/2 インチ センサー レンズは、工場オートメーション、物流バーコード リーダー、医療用画像装置のいずれで使用される場合でも、解像度、コンパクトさ、コスト効率のバランスが取れたブレンドを提供します。PL-1645F-M12 は M12 レンズ カテゴリの精度のベンチマークを設定し、次世代ビジョン製品に信頼性の高い光学性能を提供する BOSHI 光学テクノロジーを信頼してください。

製品の詳細な説明:

1. 詳細パラメータ

焦点距離 (EFL):16mm ±5% - 適度な望遠の視点を提供し、100mm ～ 2000mm の作動距離での物体認識に最適です。

絞り (F/NO):F4.5 ±5% - 光のスループットと被写界深度のバランスをとり、解像度を犠牲にすることなく屋内および明るい屋外環境に適しています。

光学構造:4G (全ガラス要素) - プラスチックとガラスのハイブリッド設計と比較して、熱安定性、高い透過率、環境劣化に対する耐性を保証します。

イメージサークル:最大Ø8.5mm - 1/2インチセンサー（対角約8mm）を完全にカバーし、1/2.3インチおよび1/3インチフォーマットとの下位互換性があります。

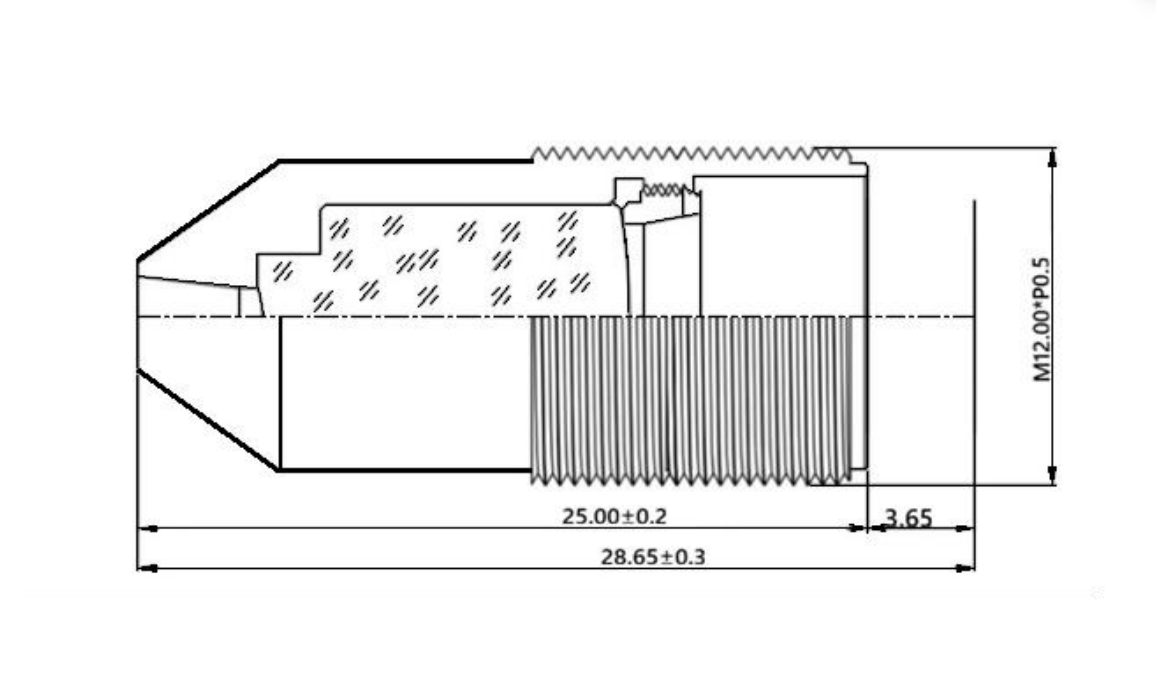

機械的後焦点距離:3.65mm ±0.2 - 標準の M12 センサー ボードおよびオプションの IR カット フィルター ホルダーとの簡単な統合が可能です。

トラックの全長:28.65mm ±0.3 - ドローン、ハンドヘルドデバイス、監視ノードの小型カメラ向けの超コンパクトなプロファイル。

テレビの歪み:-0.25% - ほぼ目に見えないバレル歪み。測定および OCR アプリケーションにとって重要です。

相対照明:95.0% - 優れた均一性により、後処理でのフラットフィールド補正の必要性が軽減されます。

CRA (主光線角度):<8° - ほとんどの Sony、ON Semi、OmniVision 1/2 インチ センサーのマイクロレンズ アレイに適合し、色むらを防ぎます。

マウント：M12×P0.5 - 迅速な交換とアクティブな位置合わせを実現する業界標準のねじ。

2. パフォーマンス上の利点

高均一性と低歪み: 95% の相対照度と -0.25% の歪みにより、16mm 焦点距離 F4.5 絞りレンズが最小限の減衰で幾何学的に正確な画像を生成し、マシン ビジョン パイプラインにおけるアルゴリズム補正のオーバーヘッドを削減します。

最新のセンサー向けに最適化された CRA: 主光線角度が 8° 未満のこの 1/2 インチ センサー レンズは、周辺色のアーティファクトを排除し、フィールド全体で一貫したホワイト バランスと色の忠実度を実現します。これは、顔認識と色ベースの分類にとって重要な利点です。

オールガラス製の堅牢性: 4G 構造により、温度変動 (-20 °C ～ +70 °C) によるフォーカス シフトに耐性があり、M12 マウント産業用レンズは工場のフロア、屋外のキオスク、および自動車の付属カメラで信頼性が高くなります。

コンパクトな機械設計: 長さわずか 28.65 mm でスリムな筐体に収まり、3.65 mm BFL はカバー ガラスまたはフィルター スタックに十分なスペースを提供し、システム インテグレーターの機械設計を簡素化します。

プラグアンドプレイの互換性: M12 ネジと標準の後焦点距離により、機械的な再設計を行わずに既存のレンズを直接交換できるため、カメラ OEM の市場投入までの時間が短縮されます。

3. アプリケーションドメイン

産業用マシンビジョン: 16mm F4.5 構成は、適度な倍率と低歪みが最重要である生産ライン (PCB 検査、表面傷分析など) での欠陥検出に優れています。

生体認証とアクセス制御: 1/2 インチ センサー レンズは、30 ～ 50 cm の作動距離で虹彩と顔の特徴を鮮明に表示します。また、CRA 8° 未満により、アクティブ IR 照明用の NIR 強化センサーとの互換性が保証されます。

物流とバーコード読み取り: 28.3° FOV と高い相対照度により、不均一な照明の下でも、さまざまなパッケージ サイズにわたって 1D/2D コードの信頼性の高いデコードが可能になります。

組み込み OEM システム: ドローンの障害物回避から医療用内視鏡検査まで、M12 マウント レンズは大量生産向けの実証済みのフォーム ファクターを提供し、BOSHI 光学テクノロジーは迅速な統合のための完全な光学的および機械的ドキュメントを提供します。

スマートな小売と棚の監視: 低歪みプロファイルは、正確な製品寸法推定と棚割への準拠をサポートし、コンパクトなハウジングは目立たない天井取り付けカメラまたは棚端カメラに適合します。
