24mmコーンレンズ

製品の簡単な説明

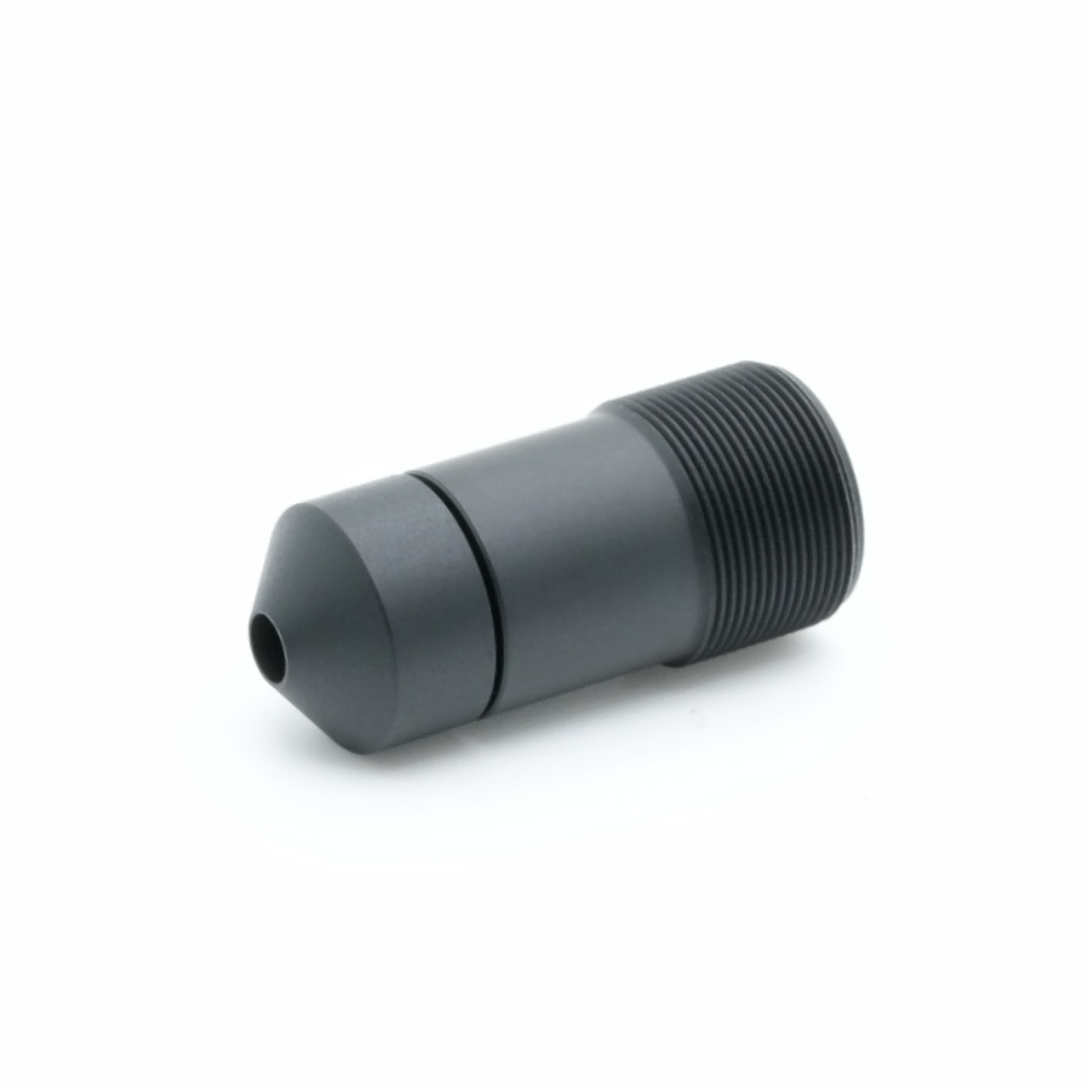

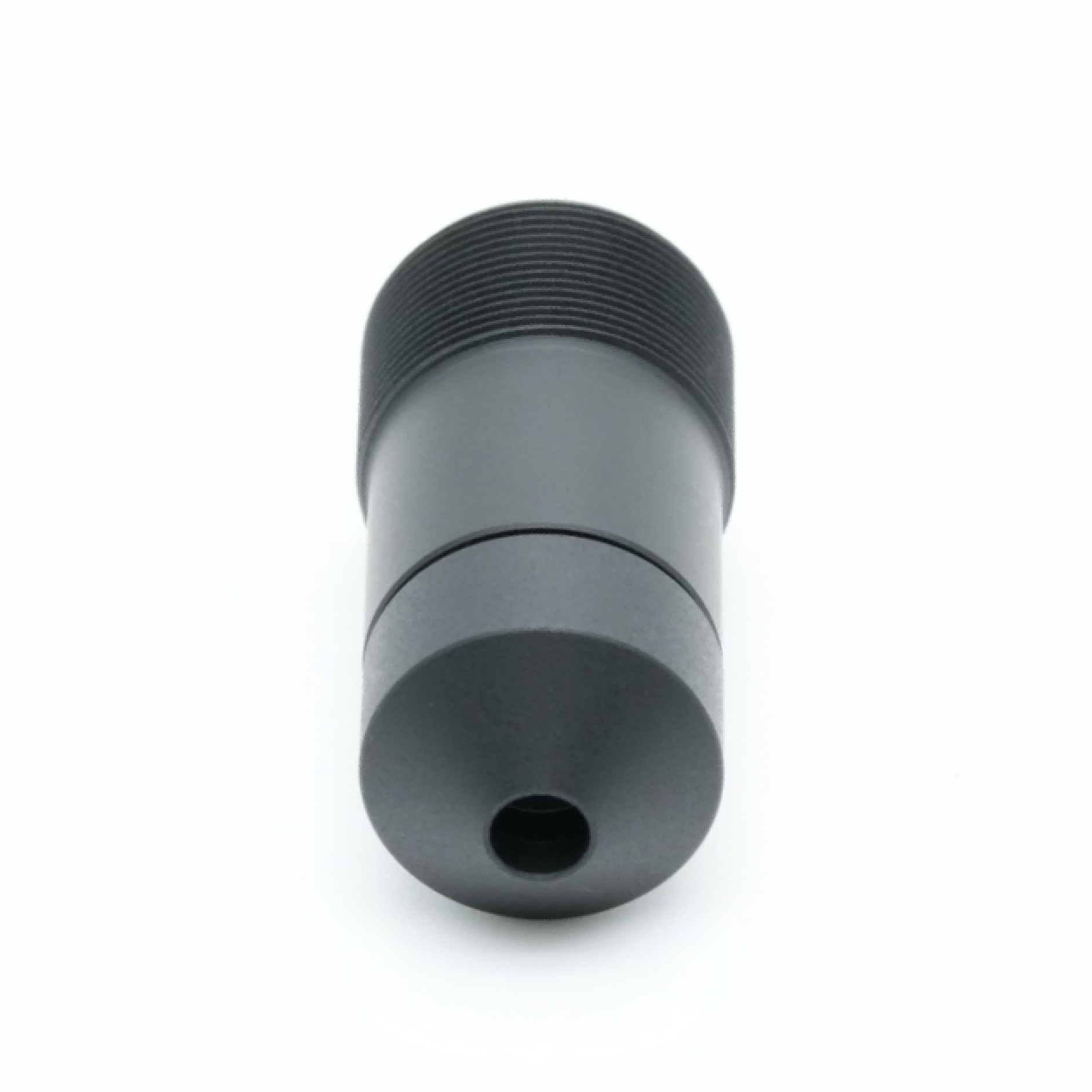

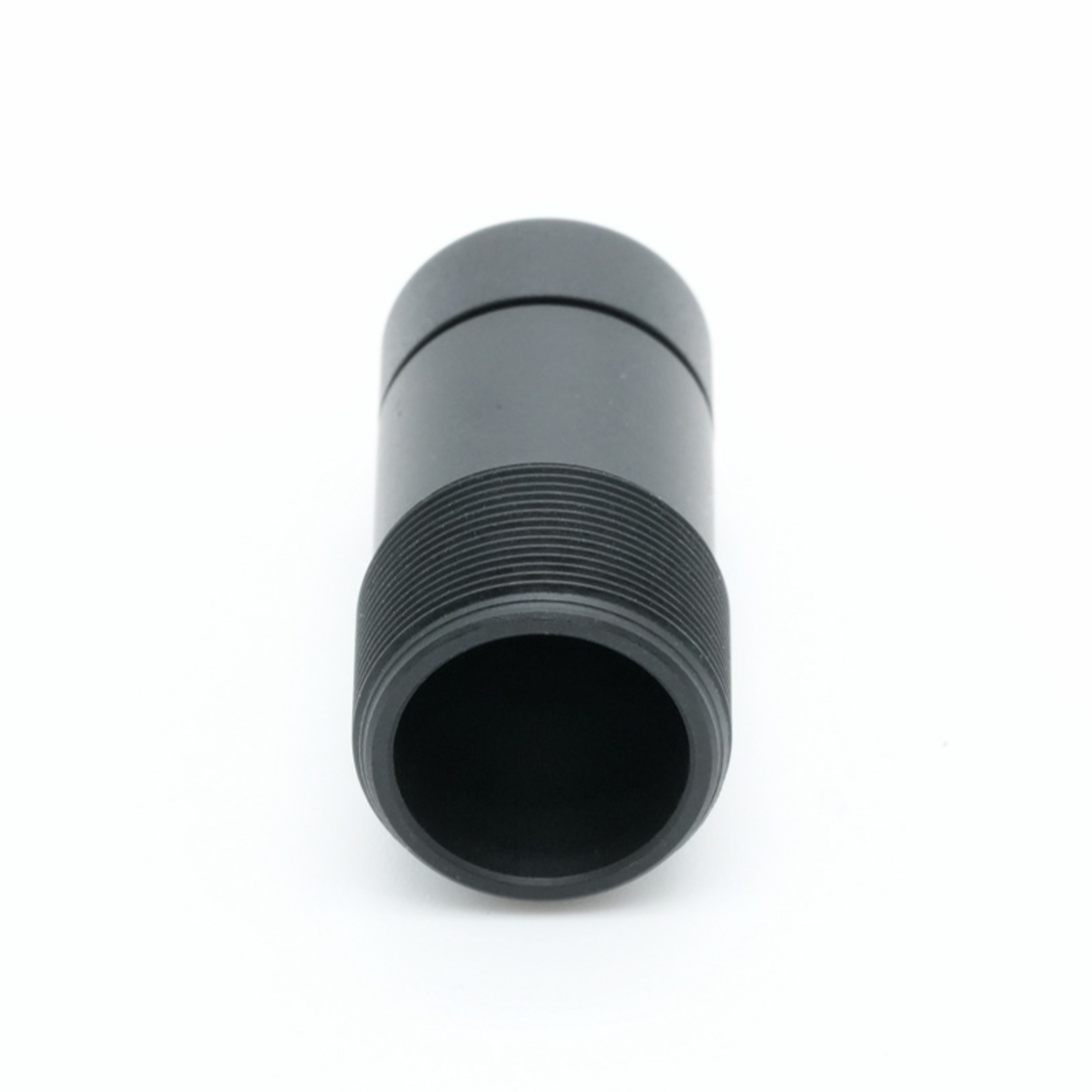

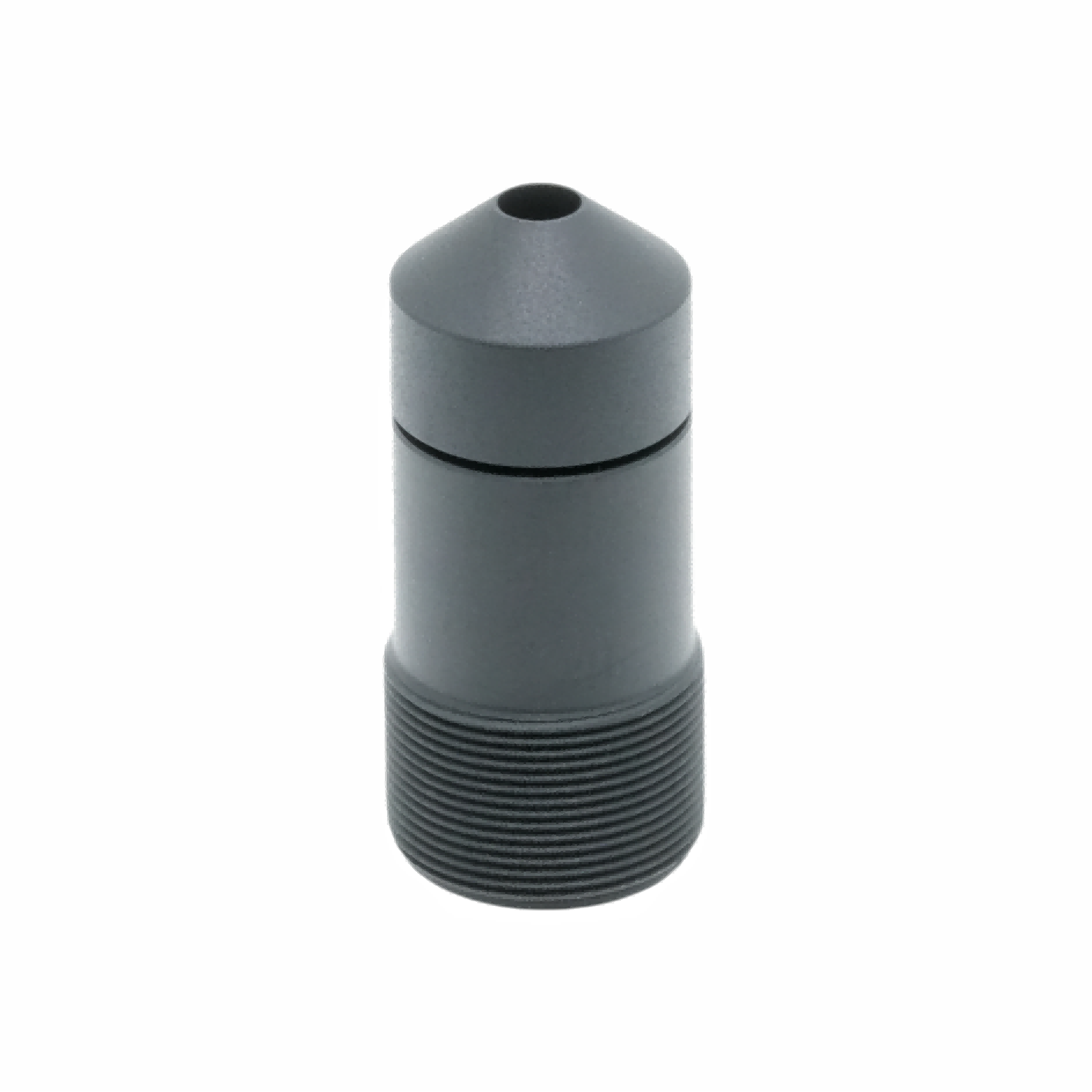

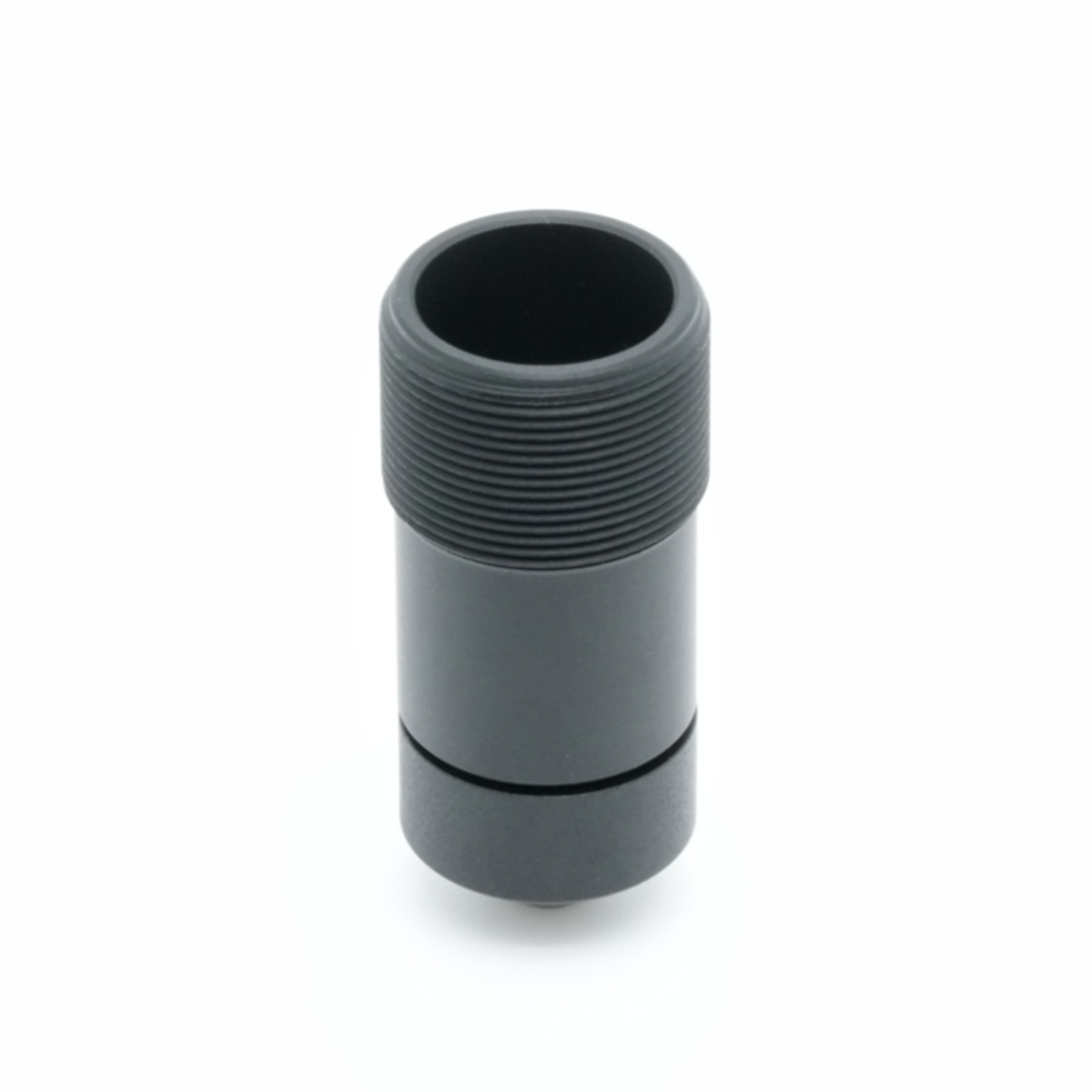

ボシオプティカルこのテクノロジーにより、プロフェッショナルおよび産業用シナリオ全体で信頼性の高い高品質のイメージングを実現するために構築されたプレミアム 24 mm 固定レンズが導入されました。この F4.5 絞りレンズは、1/2.0 インチのセンサー デバイスとの完全な互換性を実現するために最適化されており、イメージング フレームの中心から端まで均一な光学性能を実現します。標準の M12 マウントとコンパクトなボディ構造を特徴とするこのレンズは、追加の調整作業を行うことなく、さまざまなカメラ システムやコンパクトなデバイス設計にスムーズに統合されます。

このレンズは、非常に低い TV 歪みと 97% の高い相対照度を誇り、幾何学的変形を最小限に抑え、イメージ サークル全体にわたって一貫した明るさを保証します。その光学設計はシャープネス、色の正確さ、エッジの明瞭さを優先しており、正確な視覚的再現を必要とするアプリケーションに確実な選択肢となっています。この1/2.0インチセンサーレンズは、堅牢な機械構造と厳格な品質管理により、長期間の連続使用でも安定した性能を維持します。

屋内と屋外の両方での展開に適したこの M12 マウント レンズは、世界中のシステム インテグレーター、カメラ メーカー、ソリューション プロバイダーにコスト効率の高い光学ソリューションを提供します。 BOSHI 光学テクノロジーは、パラメータの精度と耐久性のある耐用年数を保証するために、出荷前にすべてのユニットに対して包括的な光学テストを実行し、さまざまなプロジェクト規模に合わせて柔軟な注文数量をサポートします。

詳細な製品説明

詳細なパラメータ分析

1. 24mm 固定レンズとして、この製品は公称焦点距離 24mm、公差 5% を特徴としており、安定した倍率と予測可能な視野を提供して一貫した画像出力を実現します。 F4.5 の絞りにより、光の取り込みと被写界深度のバランスが効果的に保たれ、露出オーバーのリスクが軽減され、さまざまな距離にあるオブジェクトの焦点が明確に保たれます。

2. この 1/2.0 インチセンサーレンズは、8.4mm の最大イメージサークルをサポートし、1/2.0 インチセンサーのアクティブエリアを完全にカバーし、コーナーケラレを防ぎます。機械的なバック フォーカスは 3.5 mm、公差 0.2 mm で、正確なフランジ距離の調整を保証し、センサー表面での鮮明な焦点を保証します。

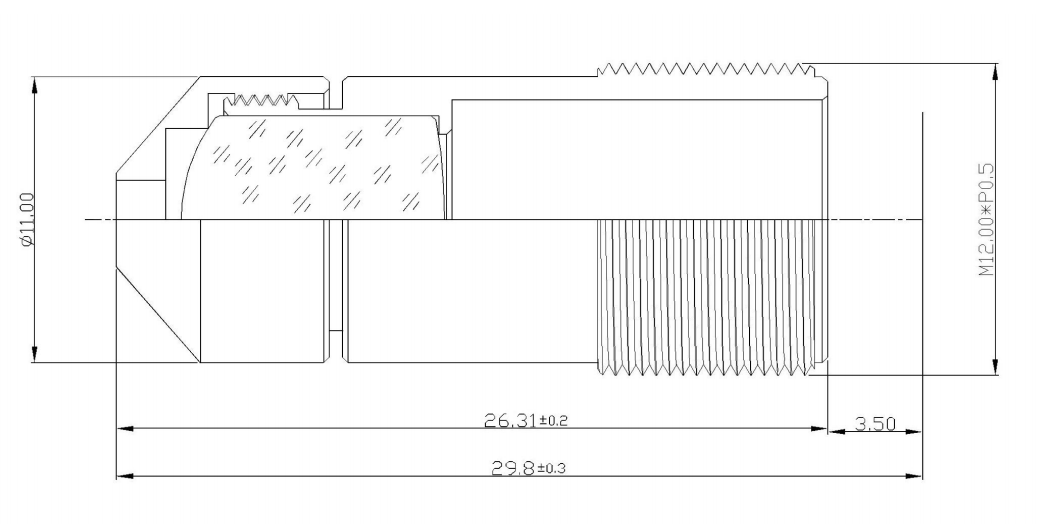

3. レンズはコンパクトカメラシステムの主流インターフェースであるユニバーサルM12マウントを採用しており、ほとんどのM12マウントカメラボディやセンサーモジュールに直接取り付けることが可能です。全長は 29.8 mm で、スペースが限られたデバイス設計に最適なコンパクトなフォームファクタを維持しています。

4. 主要な光学仕様には、19.3 度の対角視野、-0.05 パーセントの TV 歪み、97.0 パーセントの相対照度、および 6.6 度未満の主光線角度が含まれます。 BOSHI Optical Technology は、各レンズの完全なパラメータ テストを実施し、すべての値が公表された基準を満たしていることを確認します。

パフォーマンス上の利点

1. この F4.5 絞りレンズの超低歪み設計は、画像内の直線の幾何学的な曲がりを効果的に軽減します。これは、正確なシーンの復元が必要な測定タスクやシナリオに不可欠です。その歪みレベルは、同じ焦点距離範囲の平均的なレンズよりも大幅に優れています。

2. 97% の高い相対照度を備えたこの 24 mm 固定レンズは、画像の中心から端まで非常に均一な輝度分布を実現します。これにより、一般的な暗い隅の問題が解消され、全体的な画質が向上し、後処理におけるソフトウェア補正の作業負荷が軽減されます。

3. 6.6度以下の主光線角度により、1/2.0インチセンサーとのマッチングに優れ、画像周辺部の色ずれやシャープネスの低下を最小限に抑えます。この機能により、このレンズは入射光の角度に厳しい要件がある高解像度センサーに最適になります。

4. BOSHI 光学テクノロジーは、精密な光学製造および組み立てプロセスを適用して、大量生産全体にわたって一貫したパフォーマンスを保証します。コンパクトな M12 マウント構造により、迅速な取り付けと交換がサポートされ、エンド ユーザーとシステム インテグレーターのメンテナンス コストが削減されます。

応用分野

1. このマシン ビジョン レンズは、製品の欠陥検出、サイズ測定、組立ラインの監視などの産業用検査システムに最適です。低歪みと高い画像均一性により、正確な画像解析と信頼性の高い測定結果がサポートされます。

2. 高性能防犯カメラレンズとして、周囲監視、入退室管理、屋内監視などの定点監視シーンで威力を発揮します。 24mm の焦点距離は、中距離モニタリングに適度な視野を提供し、細部まで鮮明にキャプチャします。

3. この工業用検査レンズは、医療用画像装置、高度交通システム、携帯用画像機器にも適合します。コンパクトなサイズと安定した光学性能により、さまざまな小型ポータブル機器への組み込みをサポートします。

4. この 1/2.0 インチ センサー レンズは、カメラ モジュール メーカーおよびシステム ソリューション プロバイダーの標準光学コンポーネントとして機能し、小規模バッチのプロトタイピングと大規模な生産展開の両方をサポートします。 BOSHI Optical Technology は、さまざまな用途の需要に応じて柔軟な供給スキームと専門的な技術サポートを提供します。
