24mm テーパーコーンレンズ

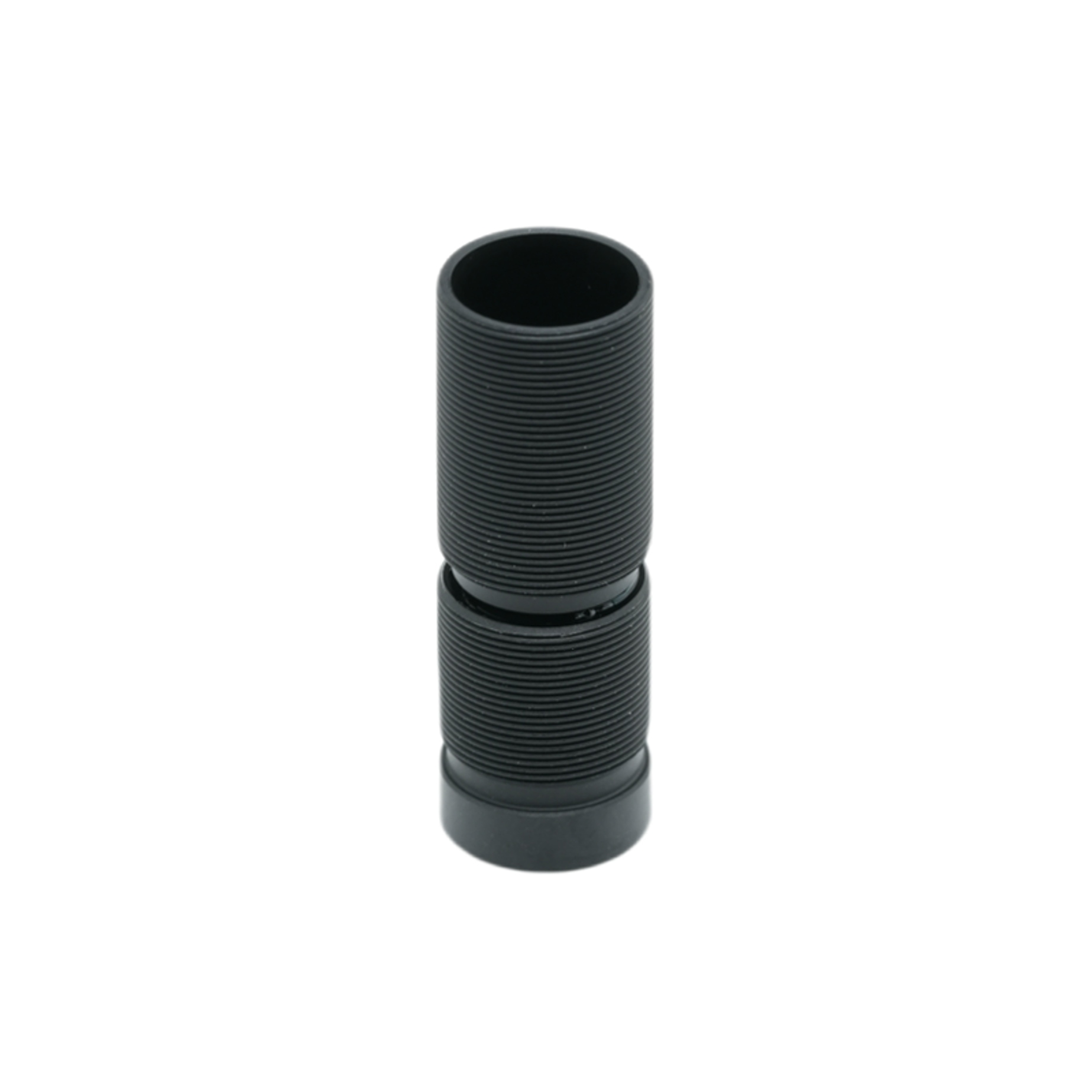

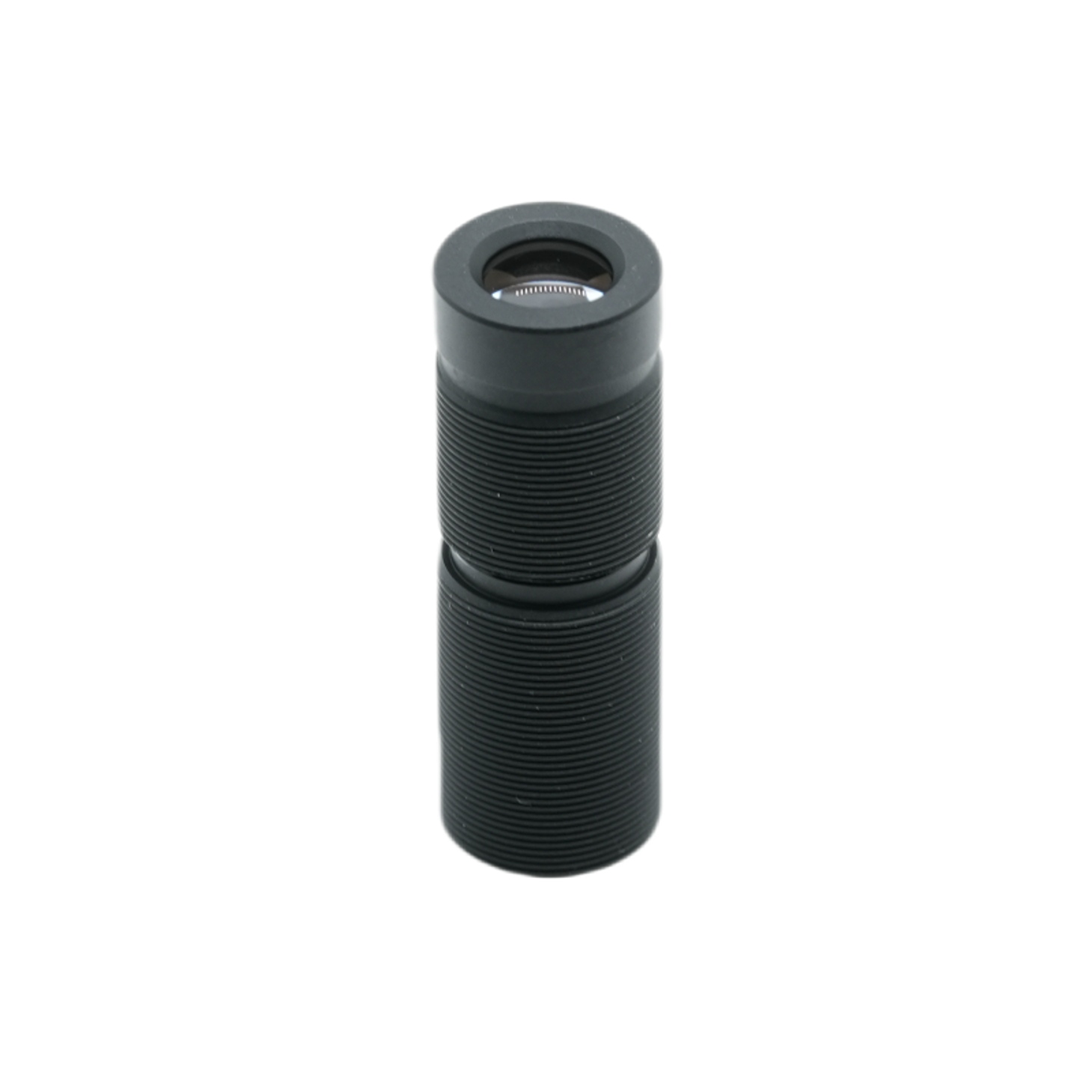

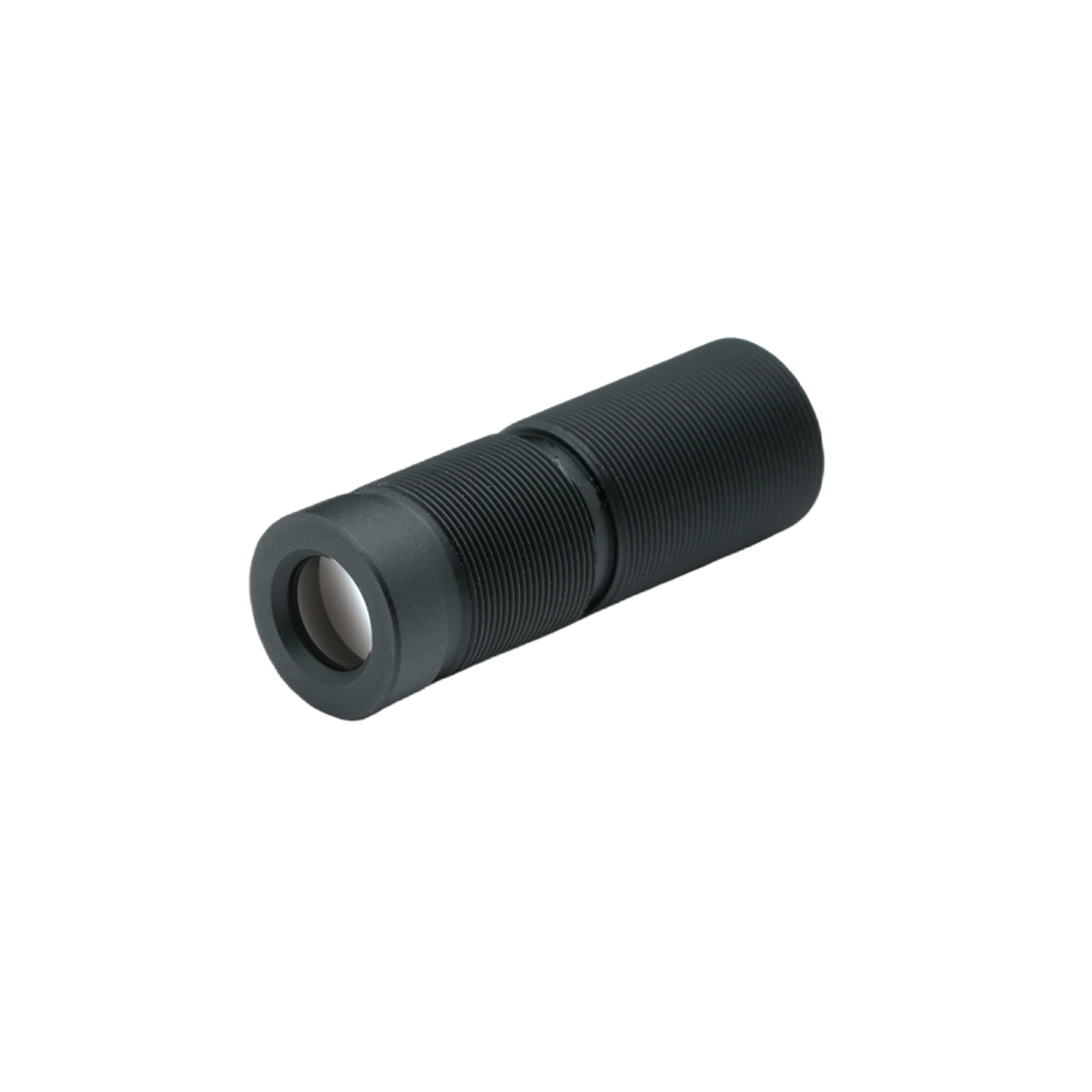

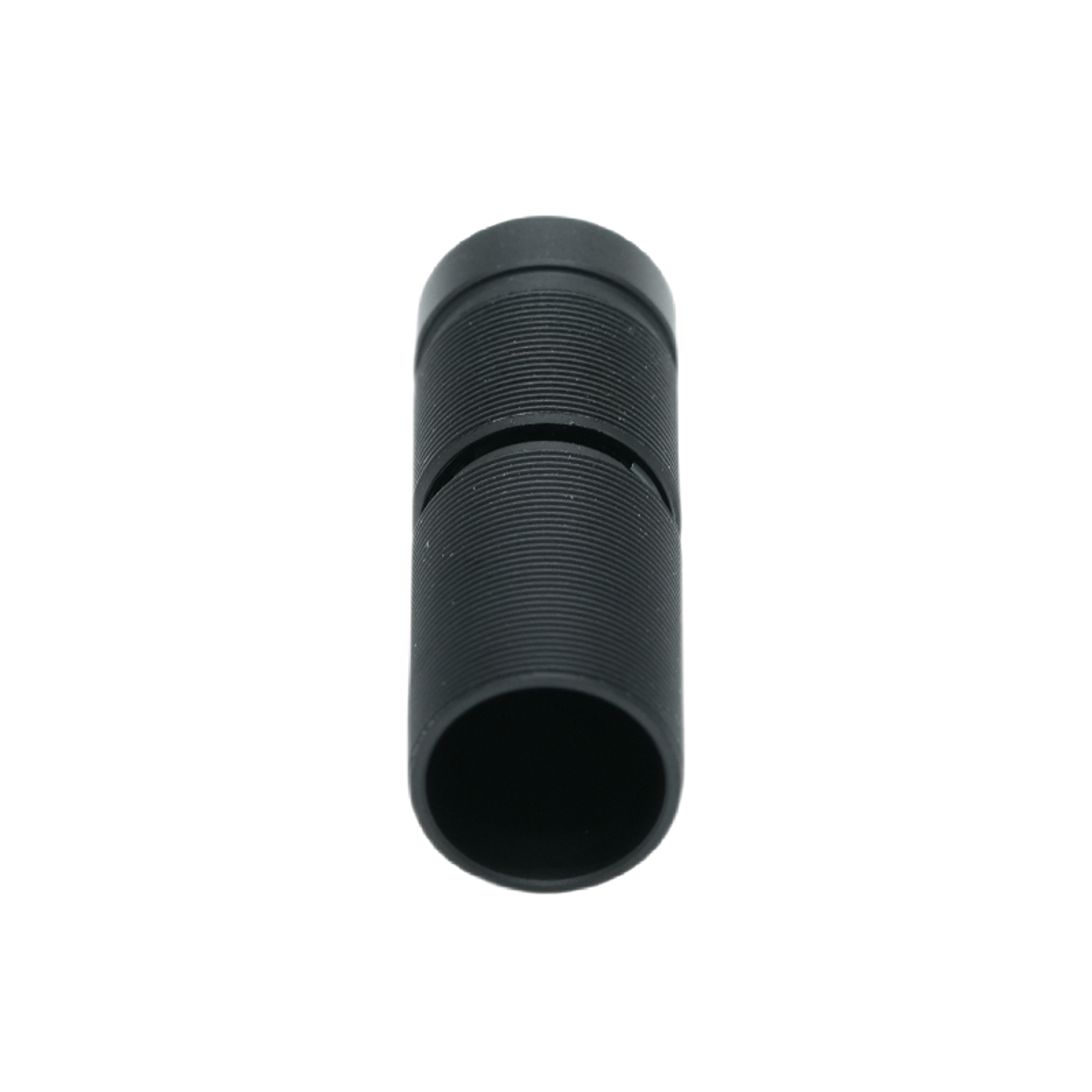

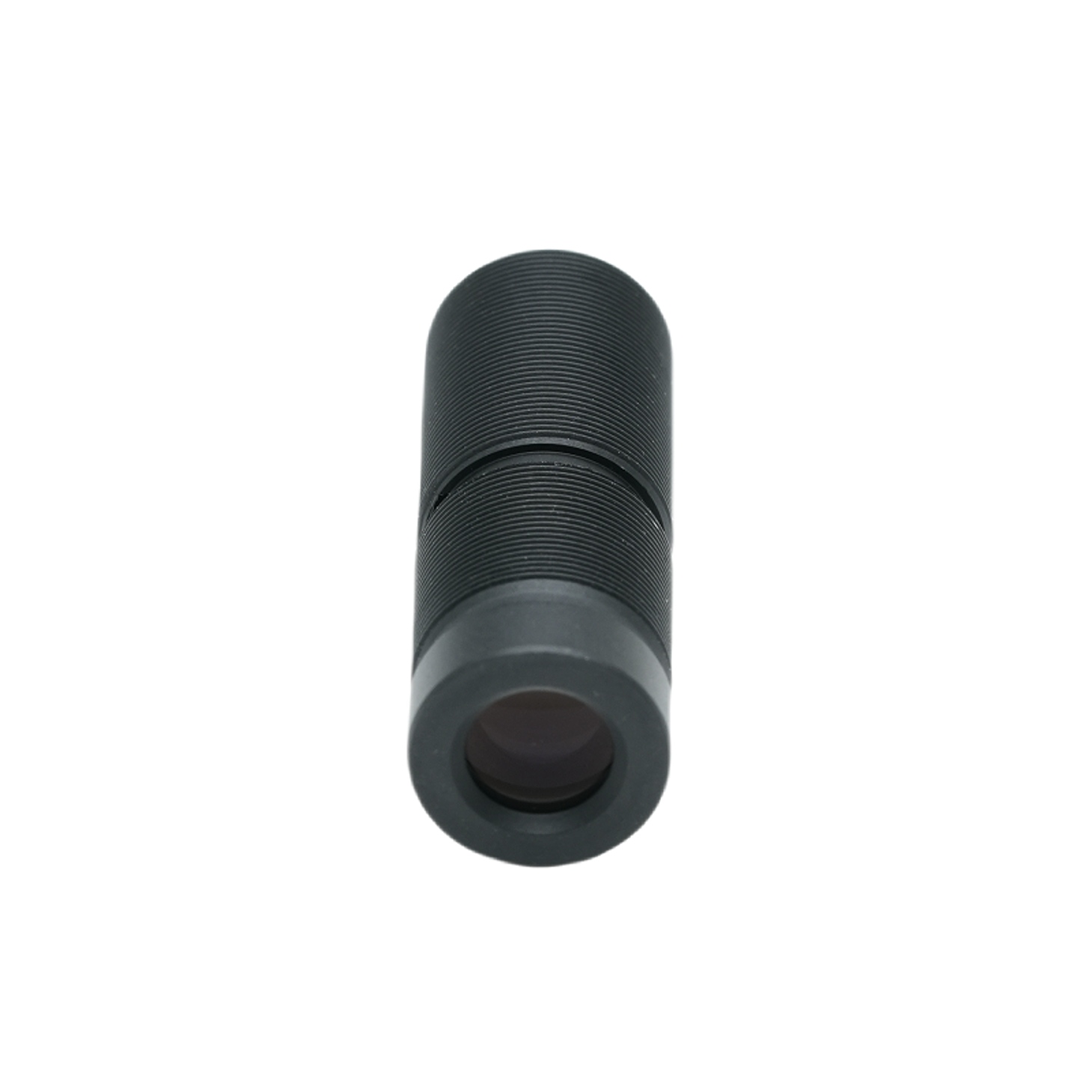

製品概要

PL-2445D-M9 は、高解像度の産業用イメージングのために BOSHI 光学テクノロジーによって設計されたコンパクトな固定焦点レンズです。 24mmの焦点距離とF/4.5の絞りを備えたこのレンズは、1/2.5インチセンサー全体で並外れた鮮明さと一貫した明るさを実現し、最大イメージサークルØ7.4mmをカバーします。全ガラス（3枚構成）構造により熱安定性と優れた透過率が保証され、M9ネジマウント（P0.35）はスペースに制約のあるシステムへの信頼性の高い機械的統合を実現します。このレンズは理想的な狭い視野（対角16.7°）を提供します。長距離検査向けで、TV 歪みはわずか -0.05%、相対照度は 97.0% で、主光線角度 (CRA) は 6.6° 未満に抑えられ、自動光学検査、精密計測、または監視のいずれに使用されても、中心から端まで鮮明さを維持します。堅牢な光学設計により、さまざまな温度下でも一貫したパフォーマンスがサポートされ、サイズやコストに妥協することなく再現性のある画像品質を求める OEM インテグレーターにとって信頼できる選択肢となります。

詳細な製品説明

BOSHI Optical Technology は、1/2.5 インチセンサープラットフォーム向けに調整された高精度光学レンズ PL‑2445D‑M9 を発表します。以下に、その仕様、性能上の利点、およびアプリケーションシナリオの包括的な内訳を示します。

1. 主要な光学パラメータ

焦点距離: 24mm ±5% – 適度な望遠遠近感を提供し、扱いやすい作動距離を維持しながら遠くの被写体を拡大できます。

絞り (F/NO.): F/4.5 ±5% – 光のスループットと被写界深度のバランスが取れており、明るい工場のフロアや屋外環境に適しています。

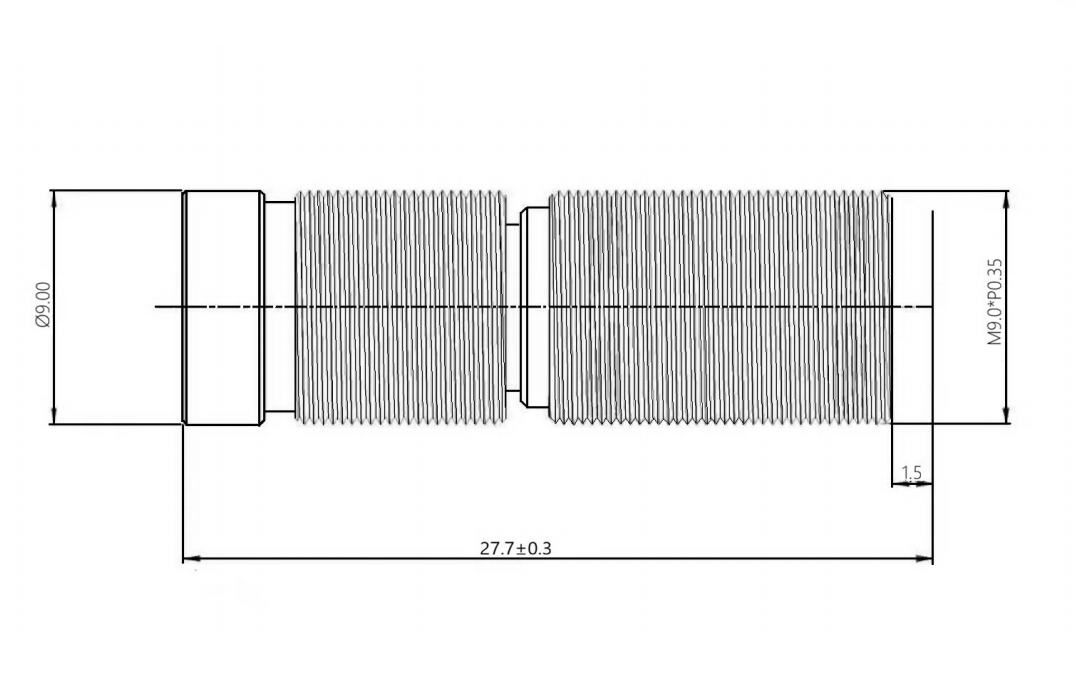

トラック全長 (TTL): 27.7±0.3mm – 小型カメラモジュール向けの超コンパクトな設置面積。

後焦点距離 (BFL): 17.65mm – フィルターまたはカバー ガラスの取り付けに十分なスペースを提供します。

最大イメージサークル: Ø7.4mm – トリミングすることなく、1/2.5 インチセンサーのアクティブエリアを完全にカバーします。

視野: 対角 16.7°、水平 13.4°、垂直 10.7° – 狭角形状は、遠距離の小さなターゲットの詳細な検査に最適です。

マウント: M9×P0.35 – 小型レンズ用の標準ネジで、既存の M9 ベースのハウジングと簡単に交換できます。

2. パフォーマンス上の利点

非常に低い歪み: TV の歪みは -0.05% に指定されており、樽型効果や糸巻型効果をほぼ排除します。これにより、計測や位置合わせのタスクに不可欠な、正確な寸法測定と直線の維持が保証されます。

高い相対照度: 97.0% のレンズはセンサー全体で均一な明るさを維持するため、後処理シェーディング補正の必要性が減り、周辺部の S/N 比が向上します。

最適化された主光線角度: <6.6° の CRA は、ほとんどの 1/2.5 インチ センサーのマイクロレンズの傾きに一致し、エッジでのカラー シフトと感度損失を最小限に抑えます。この互換性により、システム全体の量子効率が向上します。

全ガラス設計 (3 要素): 3 要素ガラス構造により、プラスチック代替品と比較して、優れた熱安定性、耐傷性、耐紫外線性が実現します。広い温度範囲 (-20°C ～ +70°C) で再現可能なフォーカスを保証します。

高精度 M9 ネジ: ファインピッチ M9 マウントにより、正確なフォーカス調整と確実なロックが可能になり、振動や衝撃時の偶発的な偏心を防ぎます。

3. 応用分野

マシンビジョンと自動検査: 24mm の焦点距離と低歪みを備えたこのレンズは、PCB 検査、表面欠陥検出、小型コンポーネントの位置合わせに優れています。狭い視野は高解像度の 1/2.5 インチ センサーとうまく組み合わされており、微細な詳細 (例: 5 ～ 10 µm の特徴) を解像します。

工業用計測: ほぼゼロの歪みと高い相対照度により、絶対精度が最優先されるゲージ測定、3D スキャン、および校正システムに最適です。

セキュリティと監視: 廊下、トンネル、または周囲のフェンスでの長距離監視の場合、F/4.5 絞りと組み合わせた望遠特性により、広範囲にわたって被写体に焦点を合わせ続けるのに十分な被写界深度が得られます。

組み込みビジョン システム: コンパクトなサイズ (TTL <28mm) と M9 ネジにより、重量とスペースが重要なドローン、ロボット工学、ハンドヘルド検査装置への統合が可能になります。

科学および実験室用イメージング: 安定した光学性能により、顕微鏡補助イメージング、ビーム プロファイリング、および平らな標本の高コントラスト ドキュメンテーションをサポートします。

BOSHI Optical Technology は、現代の産業用光学機器の厳しい要求を満たすように PL-2445D-M9 を設計しました。各ユニットは個別のコリメーションと解像度のテストを受け、24mm の焦点距離と F/4.5 の絞りが一貫した品質を提供していることを確認します。このレンズの低い CRA と最小限の歪みにより、画像処理パイプラインのアルゴリズムの複雑さがさらに軽減され、システム インテグレーターの導入サイクルが加速されます。このレンズは、高速生産ラインで使用する場合でも、固定測定ステーションで使用する場合でも、BOSHI Optical Technology の数十年にわたる製造専門知識を活用した、信頼性が高くコスト効率の高いソリューションを提供します。カスタム マウントの適応や AR コーティングのバリエーションについては、工場が柔軟な OEM サポートを提供し、PL-2445D-M9 が既存の光学アーキテクチャにシームレスに適合することを保証します。
