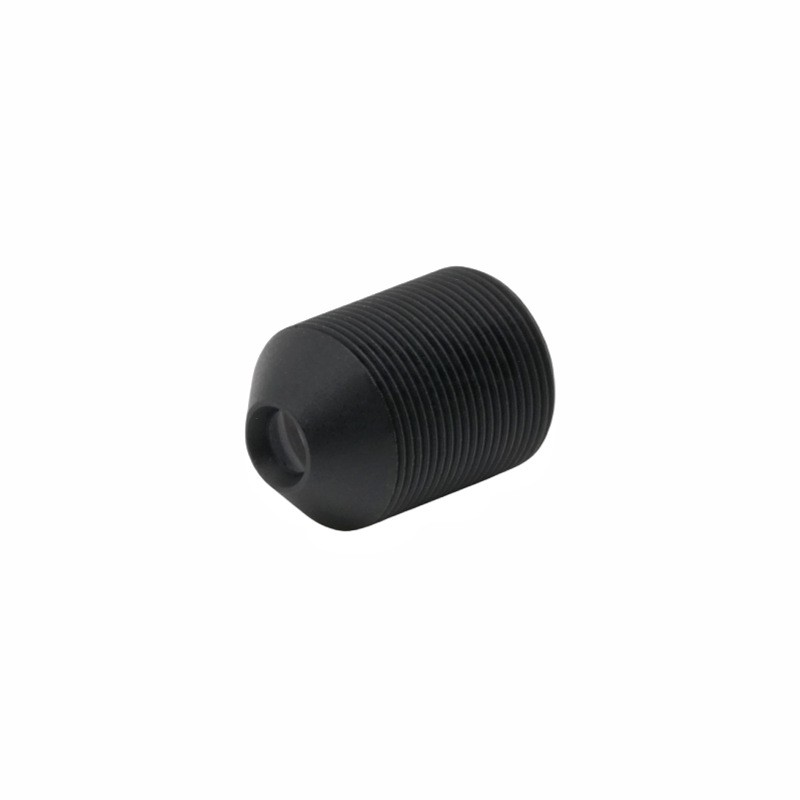

6.2mmテーパーコーンレンズ

製品の簡単な説明

ShangHai SILK Optical Technology CO., LTD は、1/2.7 インチ イメージ センサーと小型フォーマット カメラ レンズを統合するために設計されたコンパクトな光学レンズである M7 レンズを提供しています。この 6.2 mm 固定焦点レンズは 4 群レンズ アセンブリ設計を採用しており、小型カメラ ハードウェアにバランスの取れた結像性能を提供します。最大イメージ サークル Ø7.0 mm を誇るこの広角小型レンズは、対角 74° の視野をサポートし、十分なシーンをカバーします。主光線角度が 15° 未満の低 CRA レンズとして、一般的な CMOS センサーに完全に適合し、ケラレのリスクを軽減し、フレーム全体で均一な明るさを維持する 58.0% の高い相対照度を備えたこの監視光学レンズは、全長 13.42±0.3 mm を特徴とし、スペースに制約のあるデバイスのハウジングに最適です。 Optical Technology CO., LTD のこのコンパクトな光学レンズは、量産される組み込みビジョン デバイスの一貫した出力を保証するために、厳格な光学テストを受けています。

詳細な製品説明

1. パラメータ分析

- 焦点性能: この 6.2mm 固定焦点レンズは、F/NO 2.6±5% の絞りで 6.2±5%mm の有効焦点距離を提供し、日常の屋内外のイメージング シナリオで光の取り込みと被写界深度のバランスをとります。

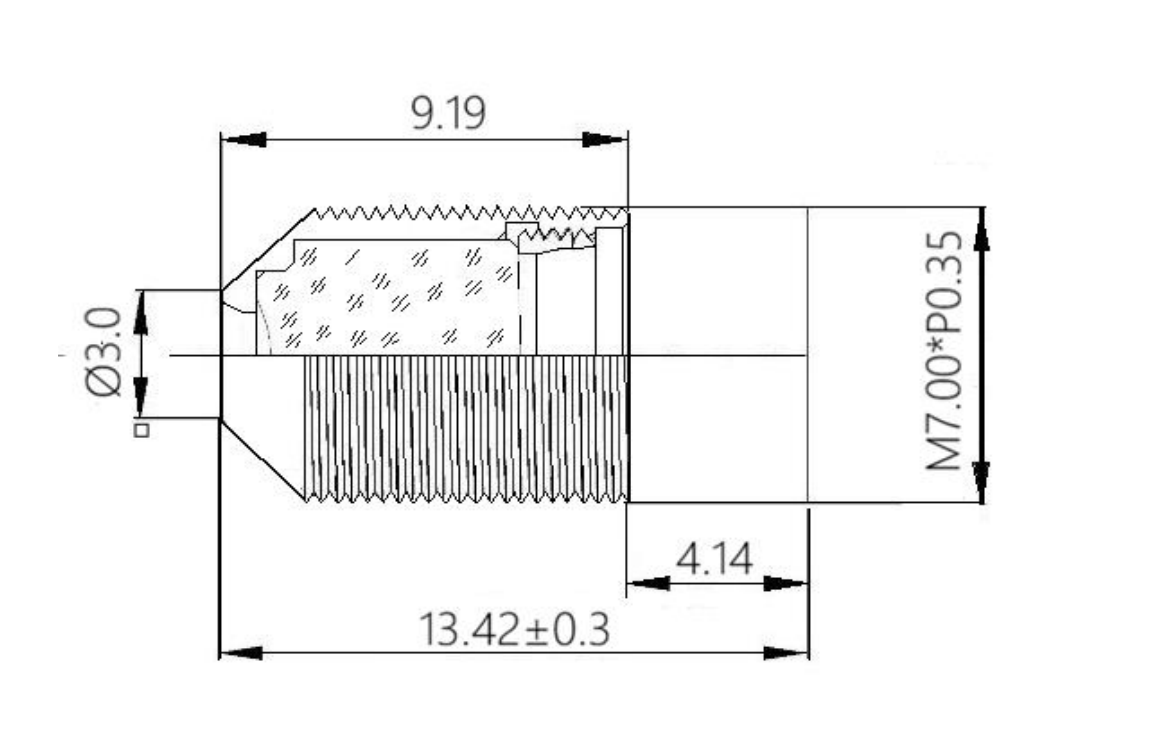

- 機械的寸法: 合計TTLは13.42±0.3mmに達し、BFLは6.5±0.2mmです。 M7 マウントにより、小型カメラ モジュールの組み立てが簡単になります。

- 光学構造: 4 グループのレンズアセンブリにより、コンパクトな光学レイアウト、最大イメージサークル Ø7.0mm、1/2.7 インチのセンサーターゲットサイズに完全にフィットします。

- 視野: 広角小型レンズは、対角 74°、水平 62°、垂直 33.5°の視野を実現します。 TV 歪みは -12.00% で、超低歪み要件のない一般的なモニタリングに適しています。

- 光学指数: 58.0% 相対照度。 CRA＜15°の低CRAレンズとして、CMOSセンサーのダークコーナーの問題を大幅に軽減します。

ShangHai SILK Optical Technology CO., LTD は、この M7 レンズのバッチの一貫性を維持するために、すべての重要なパラメーターの公差を厳密に管理しています。

2. パフォーマンス上の利点

- コンパクトなフォームファクター: コンパクトな光学レンズとして、全長が非常に短く、非常に小型化されたカメラモジュール構造に適応し、内部デバイスのスペースを節約します。

- センサー互換性: 1/2.7 インチ小型カメラ レンズ ソリューション用に最適化されており、低 CRA レンズ特性により、画像エッジでのセンサー感度の低下を回避します。

- 均一な画面輝度: 高い相対照度により、フレーム全体にわたって使用可能な輝度が維持され、組み込みビジョン システムの後処理作業負荷が軽減されます。

- 実用的な広角範囲: この広角小型レンズは、限られたカメラ数でより多くのシーン情報をキャプチャするための適切な視野を提供します。

- 信頼性の高い組み立て: 標準の M7 マウントにより、安定した機械的位置決めが実現します。上海シルク光学技術有限公司は、この監視光学レンズの出荷前に完全な光学検査を完了しています。

3. 応用分野

- 小型監視カメラ: この監視光学レンズは、小型ホームセキュリティカメラ、屋内監視用のコンパクトな IP カメラモジュールに適合します。

- 組み込みビジョン機器: コンパクトな光学レンズは、スマート家庭用デバイス内に組み込まれた小型の産業用補助カメラとして機能します。

- IoTビジュアルターミナル：6.2mm固定焦点レンズは、1/2.7インチセンサーを採用したスマートドアカメラ、ビジュアルアクセス制御デバイスに統合されています。

- 消費者向け小型イメージング: この小型カメラ レンズは、適度な広角視野を必要とするコンパクトなビジュアル コレクション ハードウェアに適用されます。

- カスタム小型光学モジュール: 4 グループ レンズ アセンブリ構造は、ShangHai SILK Optical Technology CO., LTD による特別な小型ビジョン プロジェクト向けにカスタマイズされた二次マッチングをサポートします。
