2.88mm広角レンズ

1. 製品概要

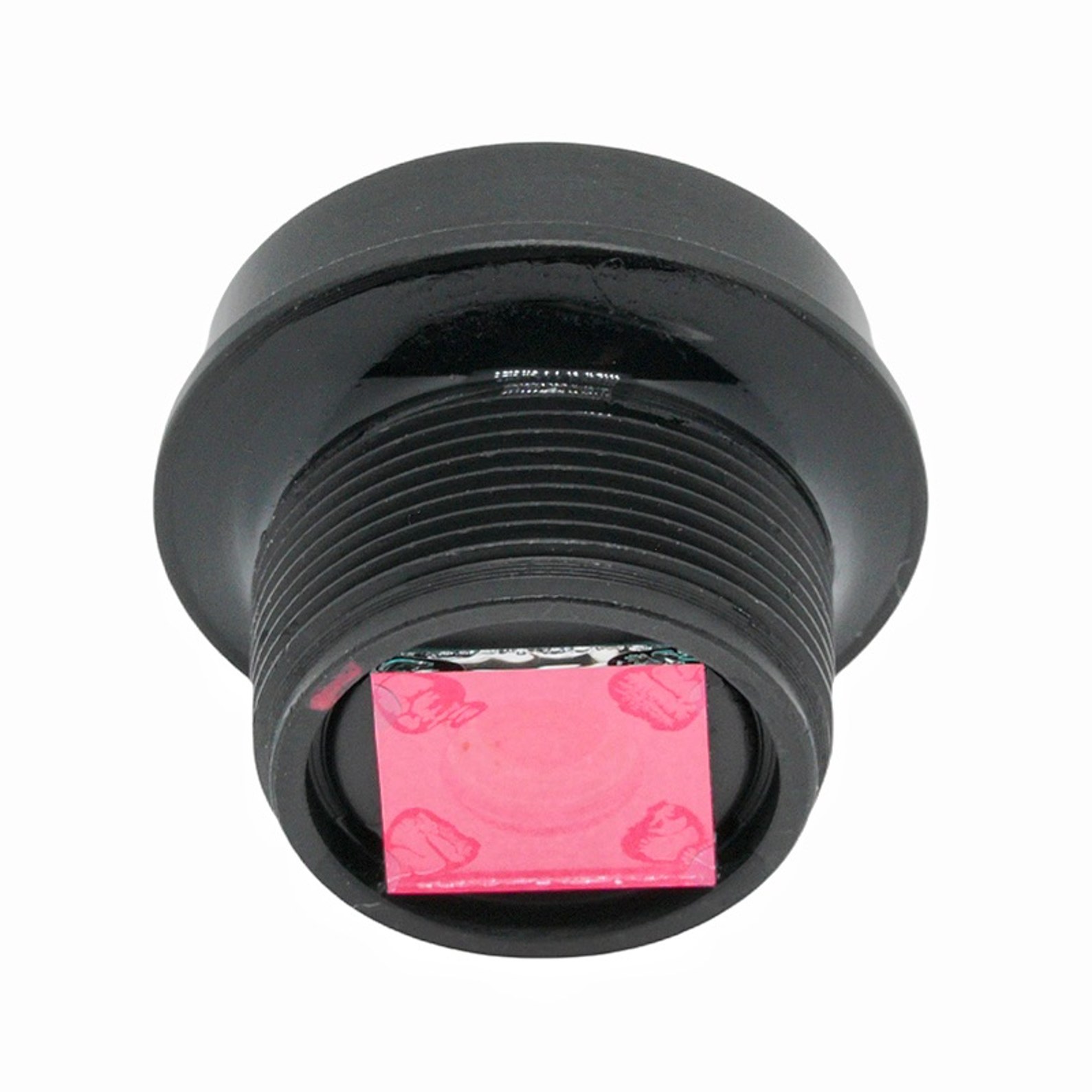

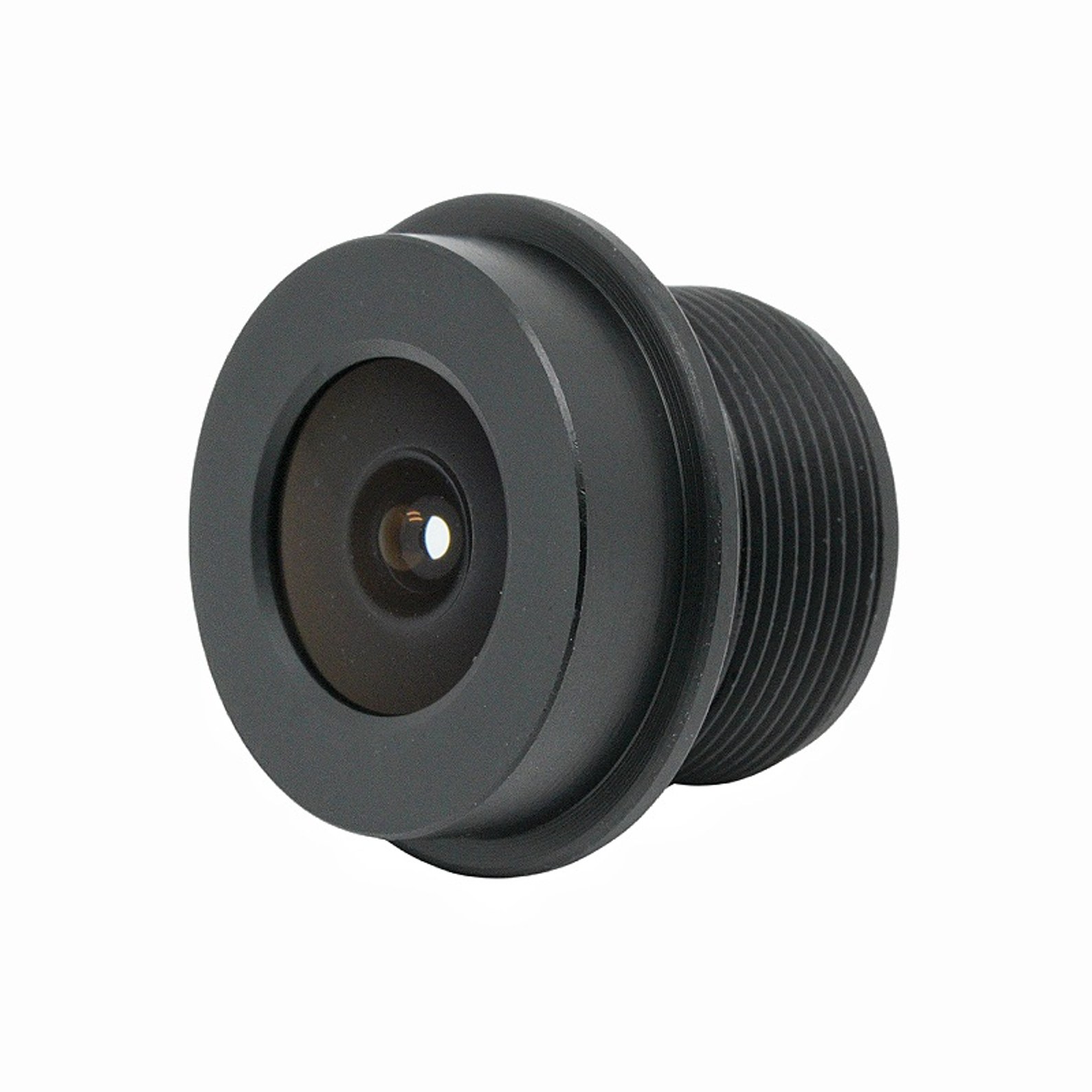

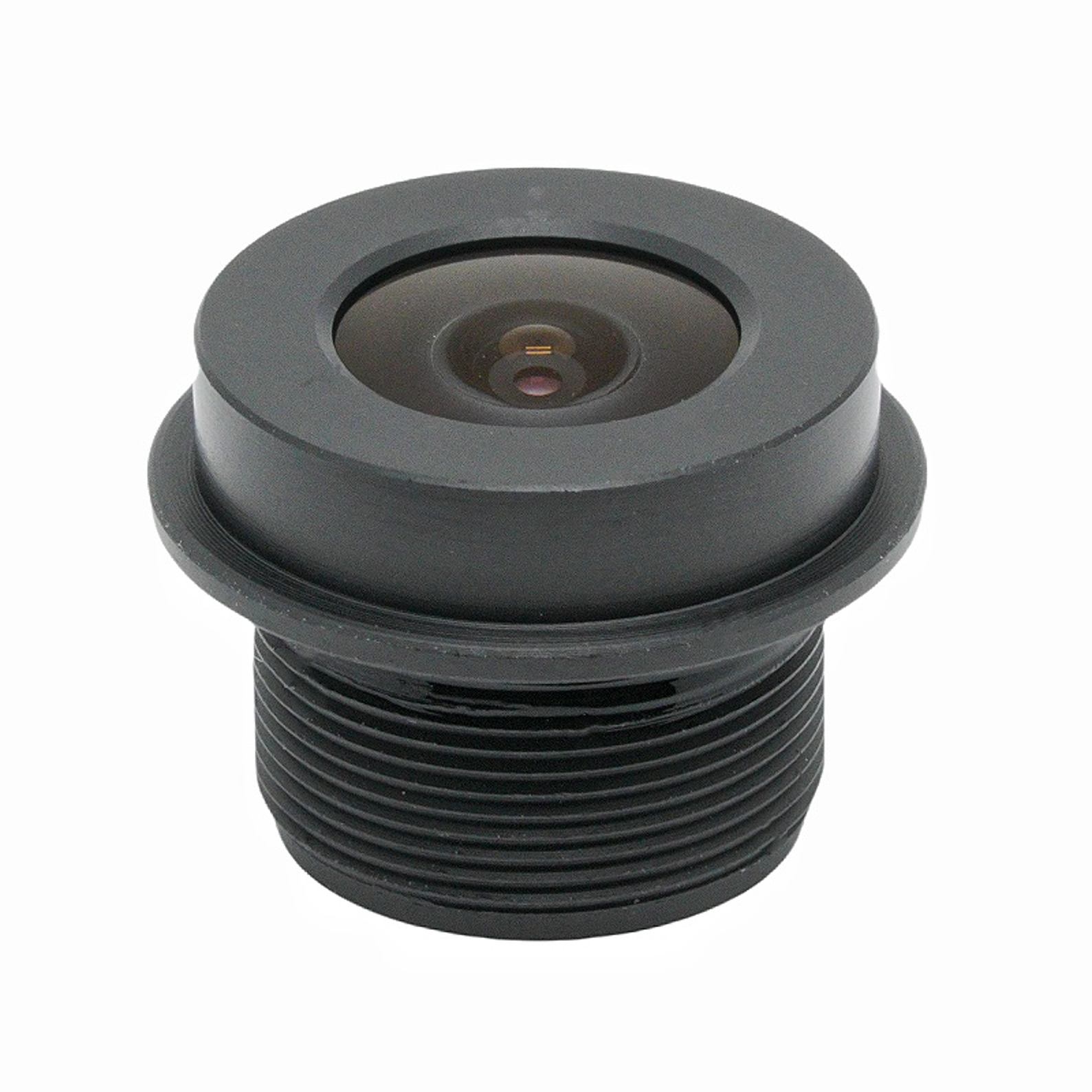

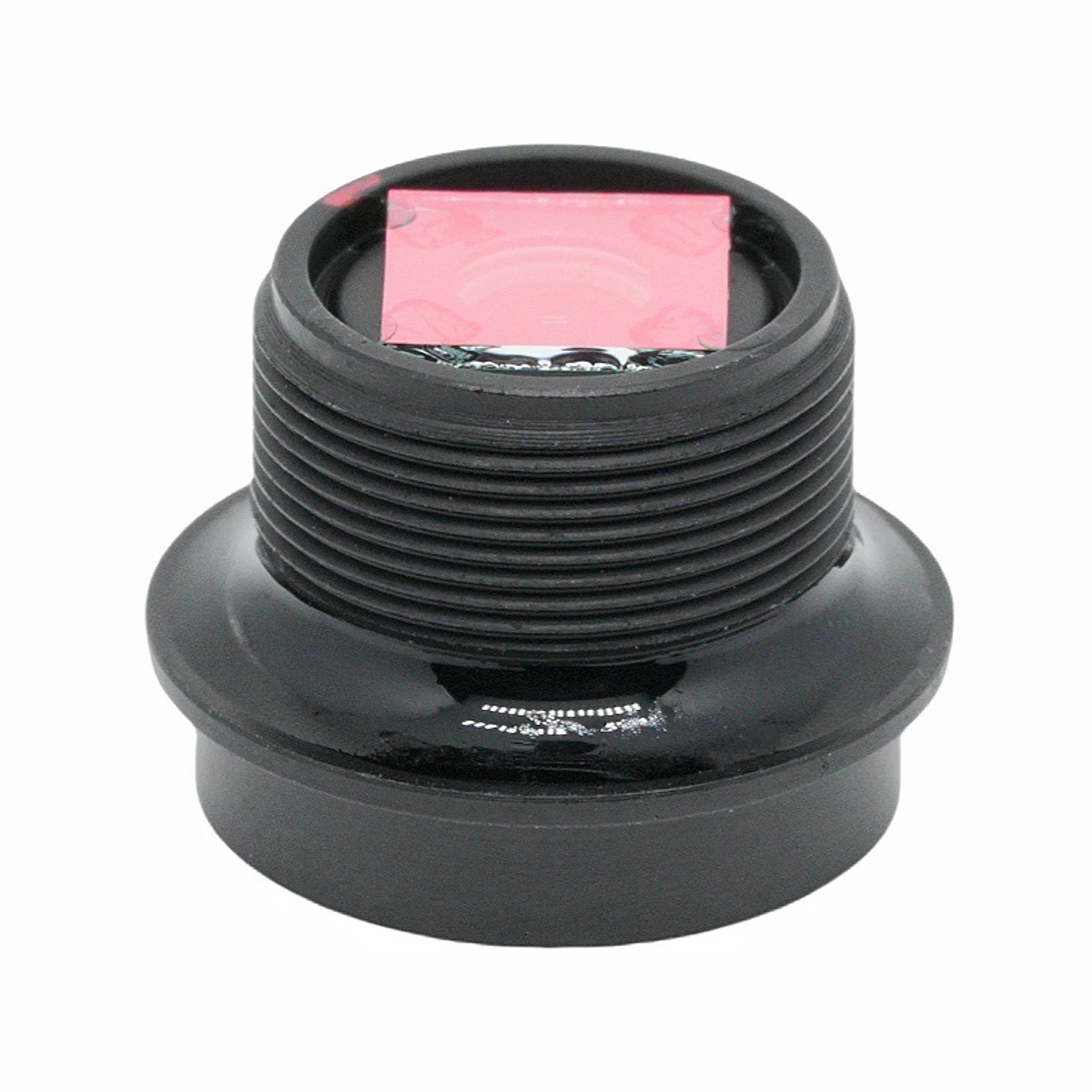

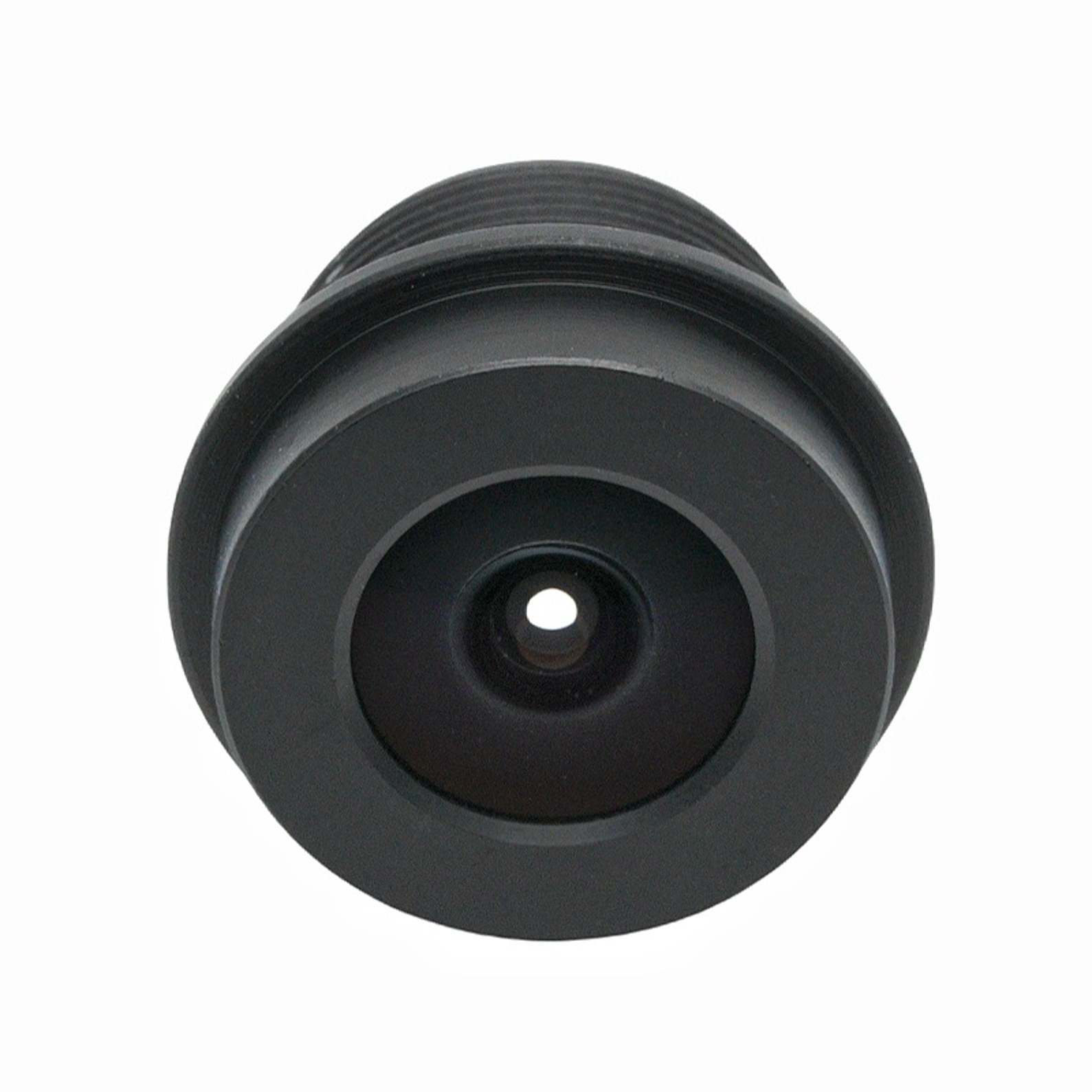

このコンパクトな M12 広角レンズは、1/3 インチのイメージ センサー向けに専門的に設計されており、包括的なシーンのキャプチャに超広角 140° の視野を提供します。ShangHai SLIK Optical Technology CO., LTD によって製造されたこの固定焦点 CCTV レンズは、広いカバー範囲と制御可能な TV 歪みのバランスをとる成熟した光学レイアウトを採用しており、大衆市場の監視カメラ向けの信頼性の高い IR 補正ボード レンズとなっています。F2.5 の大口径設計により、この低照度カメラ レンズは、 55.0% の相対照度がコーナーケラレを効果的に抑制し、22.8° 未満の CRA により、主流の CMOS センサーとの優れた互換性を保証します。この広視野角光学レンズは、多用途の産業用ビジョン レンズおよびセキュリティ ボード レンズとして、小型 IP カメラ、ホーム モニタリング デバイス、組み込みビジョン ハードウェアに適合します。上海シルク光学技術有限公司光学公差を厳密に管理し、世界中のバイヤー向けにあらゆるコンパクト ボード カメラ レンズの一貫したパフォーマンスを保証します。

2. 製品の詳細な説明

 パラメータ

- 焦点距離 2.88mm ±5%、F2.5 絞りと組み合わせた場合:この M12 広角レンズは、バランスの取れた広い視野と良好な低光感度を提供し、コンパクトな監視モジュールに最適です。

- イメージサークルΦ6.22mm、1/3インチセンサーに最適化:対角FOVは140°、水平97.8°、垂直76°に達し、複数のカメラを使用せずに超広範囲をカバーします。

- テレビの歪み -20.2%:典型的な広角歪みレベルで、厳密な直線の保存よりもシーン全体をカバーすることが優先される一般的なモニタリングに適しています。

- 相対照度 55.0%:多くの通常のボードレンズよりも優れた性能を発揮し、暗い隅を減らしてフレーム全体で均一な明るさを維持します。

- CRA <22.8°:標準の CMOS センサーによく適合し、コーナーのぼやけや色のシェーディングを回避します。

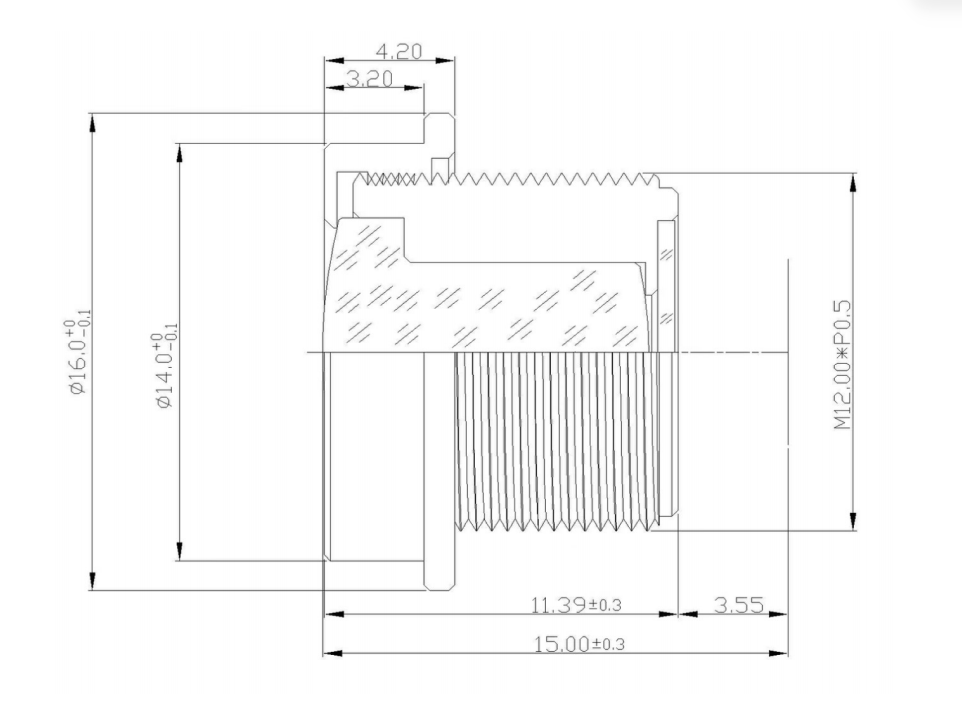

- 機械的寸法:TTL 15.0±0.2mm、M12標準マウント;ミニカメラアセンブリに簡単に統合できます。

 パフォーマンス上の利点

- 優れた低照度性能:F2.5 絞りの固定焦点 CCTV レンズとして、より小さな絞りの代替レンズよりも多くの光を集め、追加の赤外線補助光なしで夜間の画像処理を強化します。

- 安定したIR補正:この IR 補正ボード レンズは、可視および赤外スペクトル全体にわたって一貫した焦点合わせを実現し、昼夜の切り替え監視をサポートします。

- 均一なエッジの明るさ:高い相対照度により口径食が最小限に抑えられます。これは、広角シーンの録画におけるこのセキュリティ ボード レンズの主な利点です。

- センサーに優しい光学設計:制御された CRA により、広視野角の光学レンズが一般的な 1/3 インチ センサーとシームレスに連携し、コーナー解像度の低下を回避します。

- コンパクトな機械設計:全長が短く、スリムなミニ IP カメラに適合します。標準化された M12 インターフェイスにより、大量生産の交換が簡単になります。

- 厳格な公差管理:ShangHai SLIK Optical Technology CO., LTD は、この産業用ビジョン レンズの歩留まりを安定させるために、正確な光学テストを実施しています。

 応用分野

- 屋内セキュリティ監視:M12 広角レンズは家庭用カメラ、オフィス監視、小売店や廊下の観察などに広く使用されており、単一のデバイスで広い屋内空間をカバーします。

- 組み込み型民生用カメラ:このコンパクトなボード カメラ レンズは、スマート ドアベル、家庭用パノラマ モニタリング、小型ワイヤレス カメラ モジュールに適合します。

- 産業用組み込みビジョン:信頼性の高い産業用ビジョン レンズとして、機器の監視、機械の補助観察、近距離領域の検査に機能します。

- 車両補助モニタリング:超広視野を活用して周囲の空間を捉える、キャビンモニタリングや短距離広視野車載カメラに適しています。

- 低照度の短距離監視:低照度カメラレンズは、保管室、階段、地下通路などの薄暗い環境でも優れた性能を発揮します。
