2.44mm広角レンズ

1. 製品概要

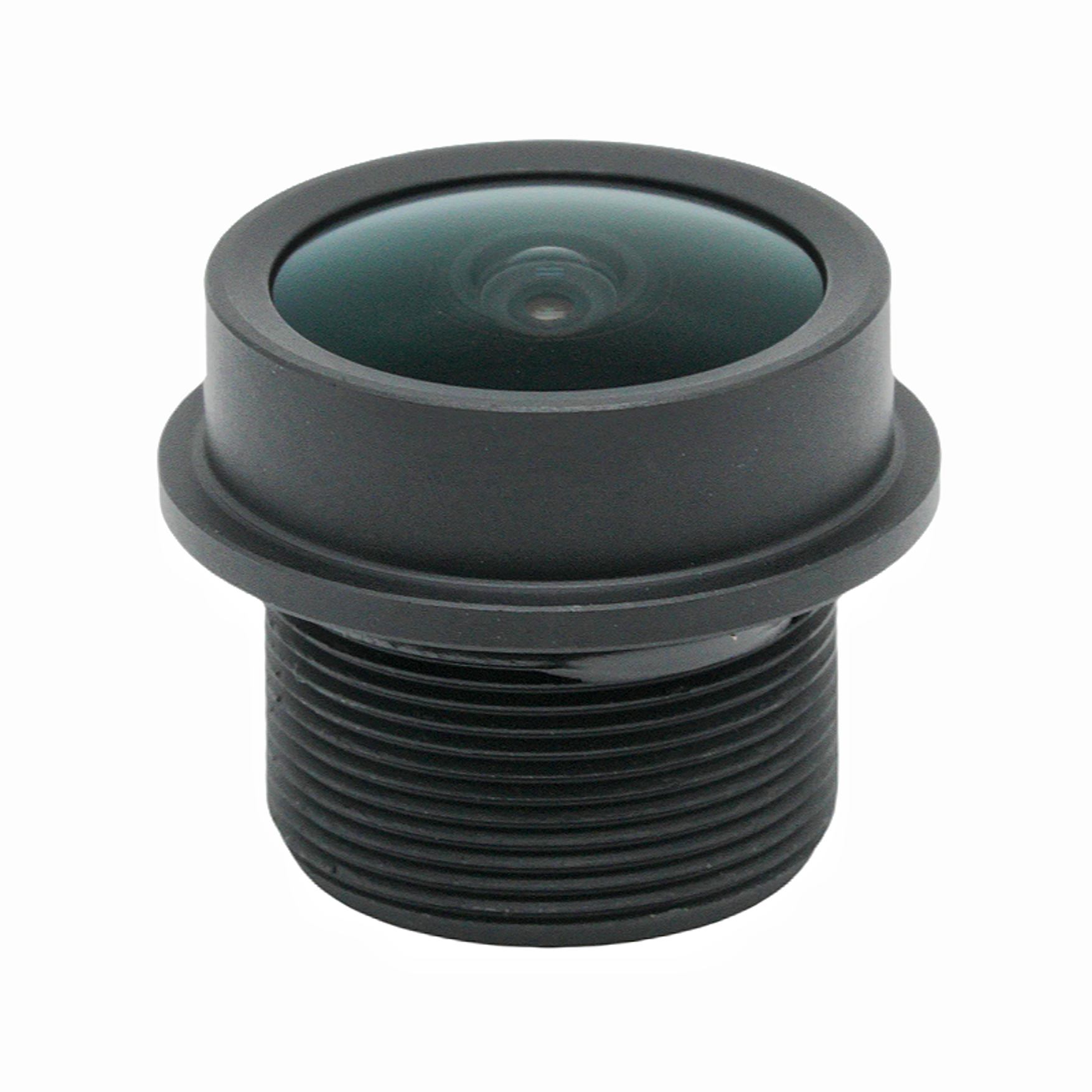

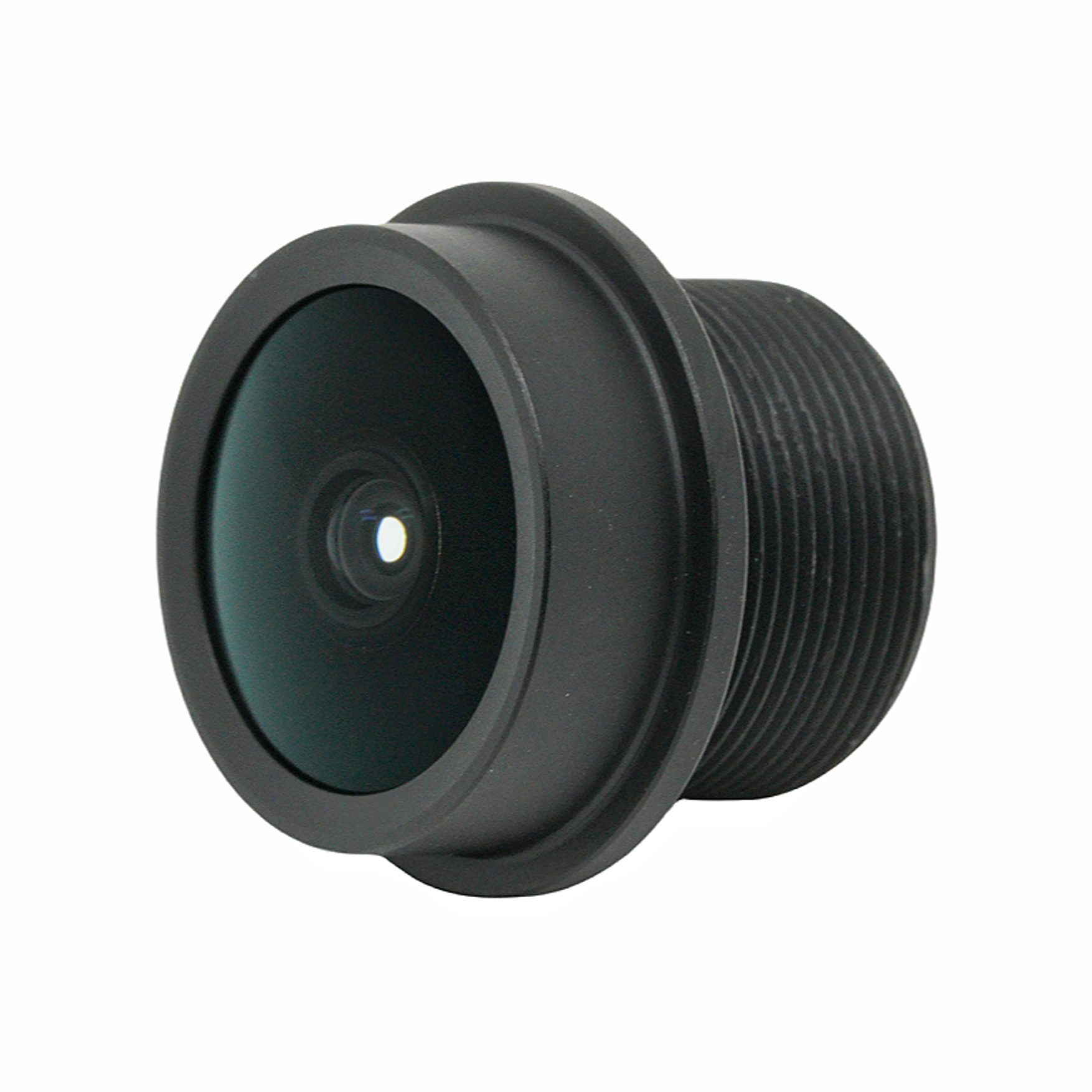

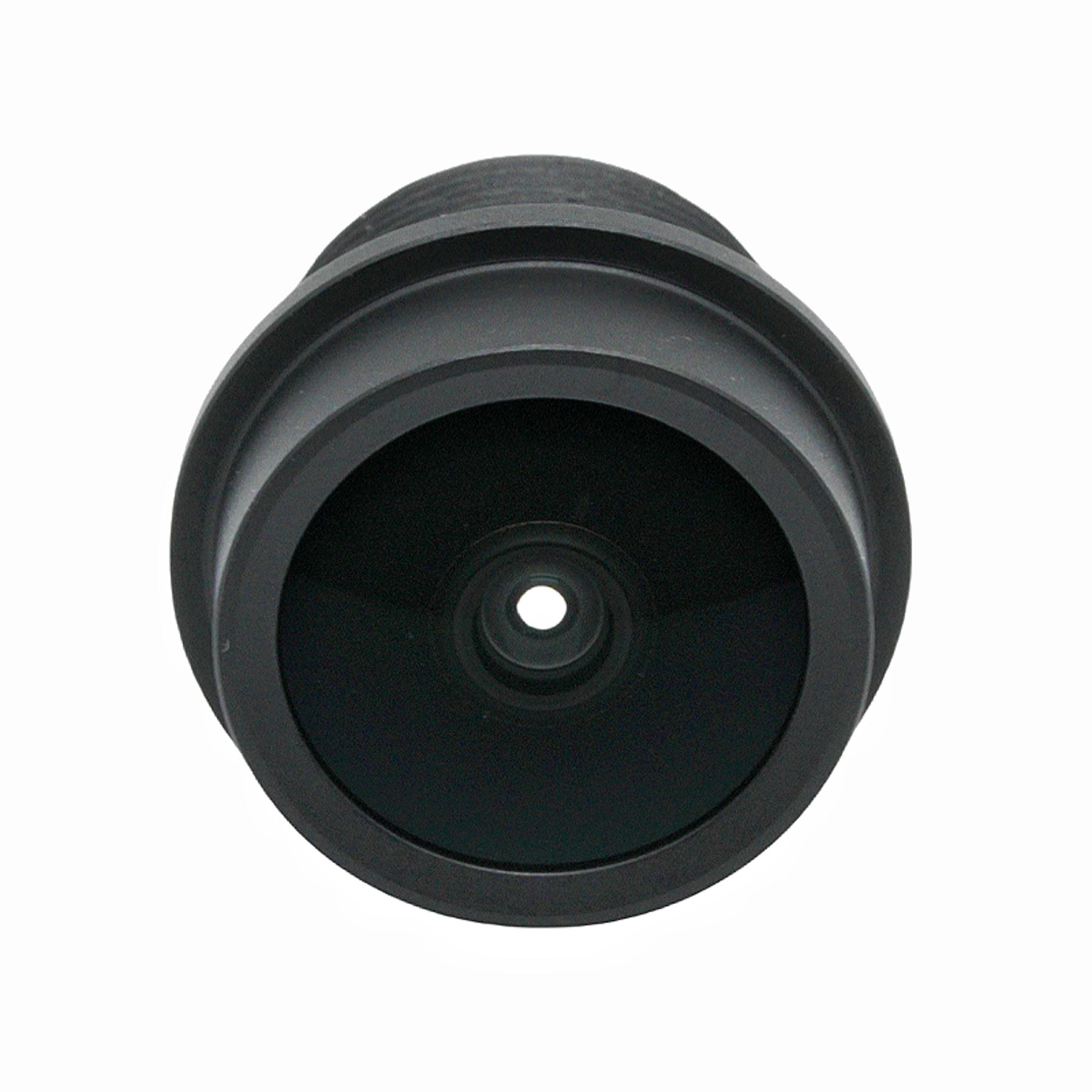

超広角レンズPL-WA2.44は、プレミアムM12ボードレンズです。上海シルク光学技術有限公司この固定焦点レンズは、プロ仕様の 5G+IR 光学構造を採用しており、1/2.9 インチ イメージ センサー向けに正確に最適化されており、卓越したパノラマ撮影能力を実現しています。高性能監視レンズとして、2.44 mm の有効焦点距離と F2.5 の絞りを備え、超広角 162° の対角視野を実現し、監視の死角を排除します。この小型カメラ レンズは、相対照明と TV 歪みのバランスをとり、イメージ サークル全体にわたって均一で鮮明な画像を保証します。上海 SLIK 光学Technology CO., LTD は、すべての組み込みビジョン レンズの光学公差と組み立て精度を厳密に管理しており、昼間と赤外線の両方の補助照明シナリオに適したこの信頼性の高い 1/2.9 インチ カメラ レンズは、ホーム セキュリティ、インテリジェント機器、マシン ビジョン プロジェクトに広く導入されています。お客様は、安定したコスト効率の高い超広角レンズ ソリューションを当社の工場から直接調達できます。

2. 製品の詳細な説明

 パラメータ分析

- 焦点距離と絞り:EFL 2.44mm (公差 ±5%)、F2.5 固定絞り。適度な絞りにより、日常の監視に適した光の取り込みと光学解像度のバランスが取れています。

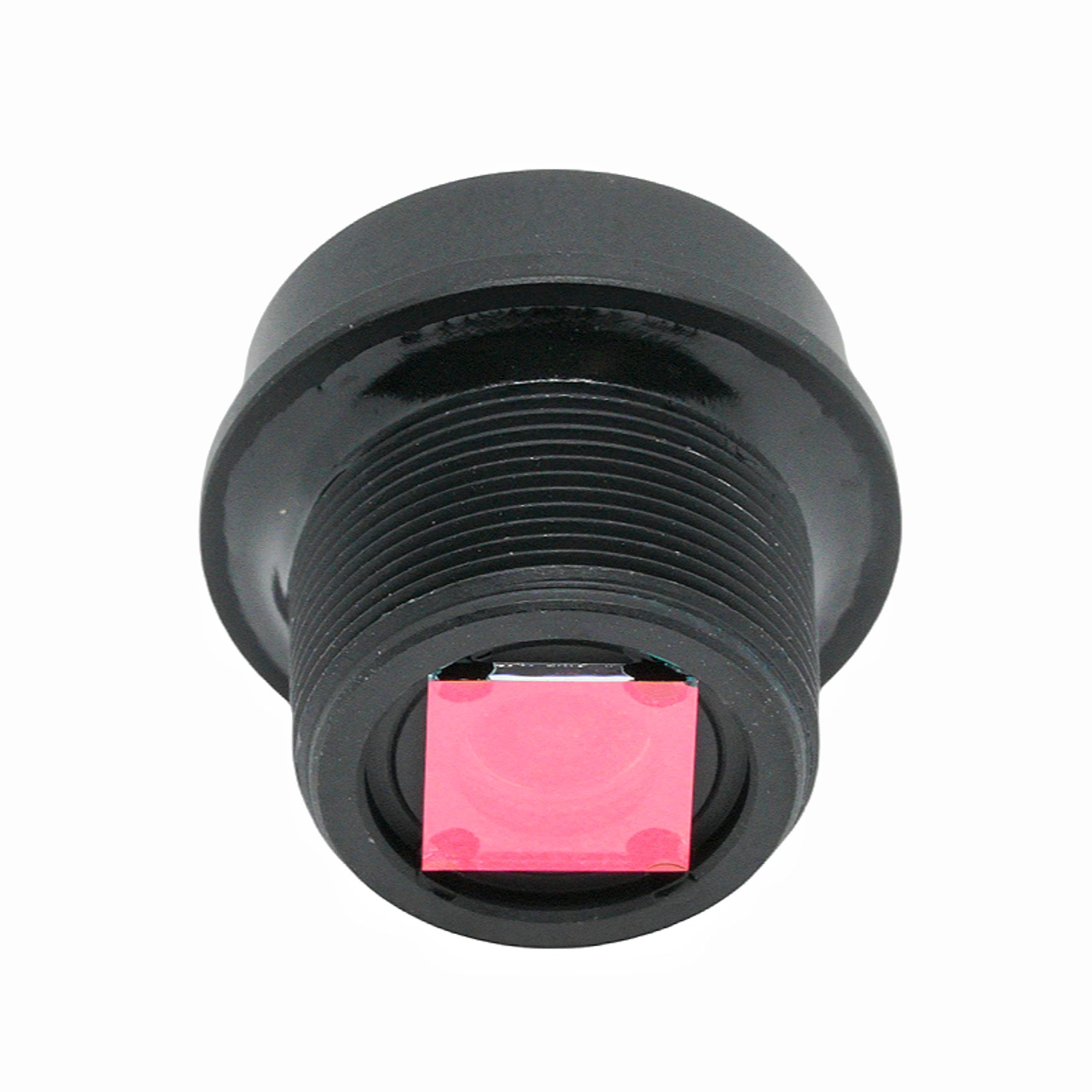

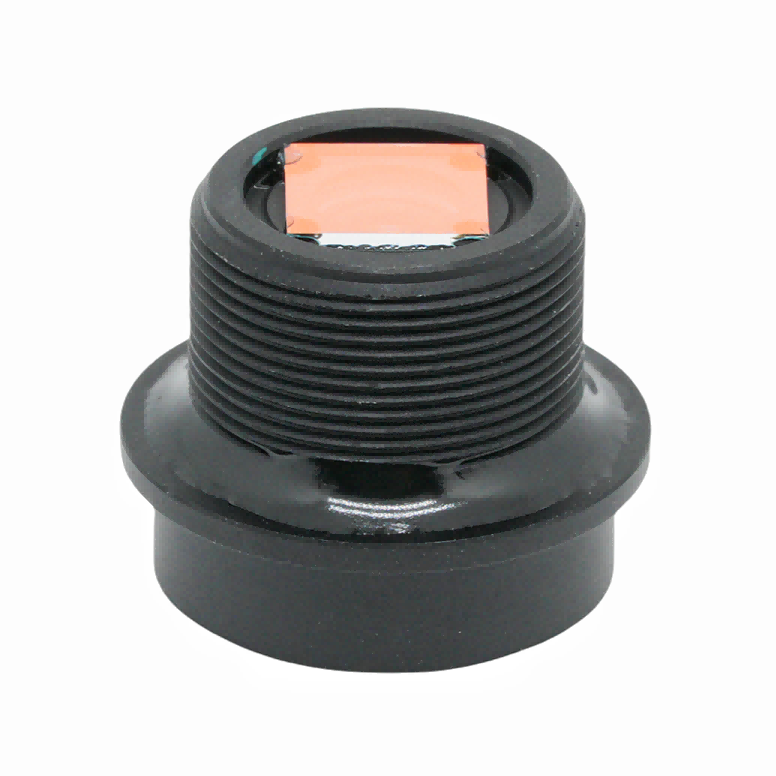

- 光学構造:5G+IR設計、IRカットフィルターによる昼夜切り替えをサポート、可視光と赤外線イメージングと互換性があります。

- センサーマッチング:1/2.9インチセンサー用に設計されており、最大イメージサークルΦ6.3mmでケラレなくセンサーエリアを完全にカバーします。

- 視野:対角 162 度、水平 118 度、垂直 89 度の超広視野角により、フルシーンの監視に必要なカメラの数を大幅に削減します。

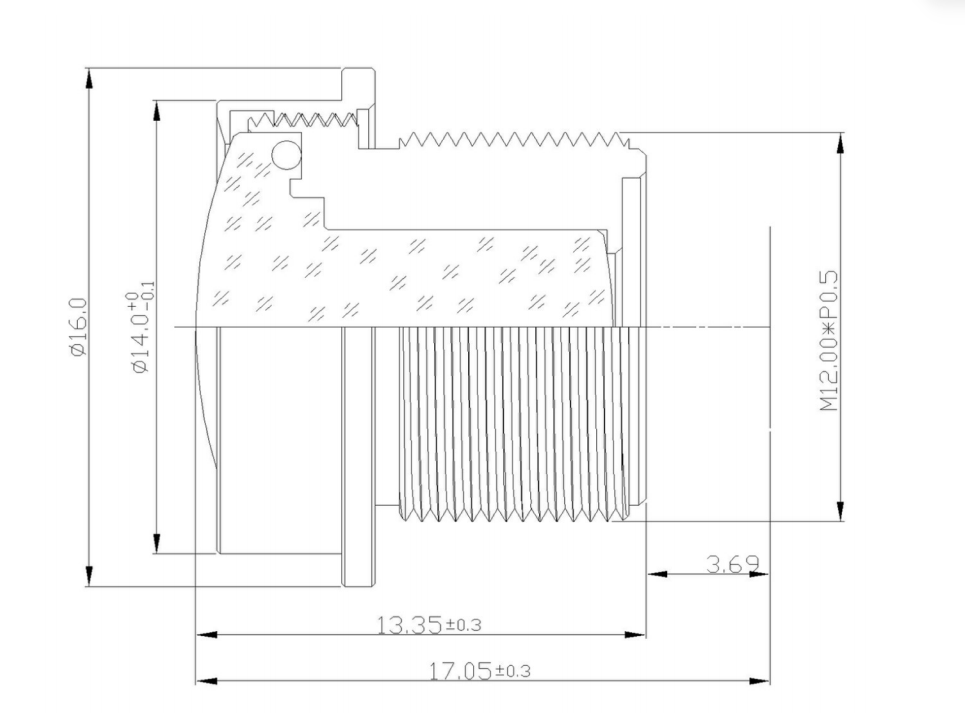

- 機械的寸法:合計 TTL 17.05±0.2mm、機械的後焦点距離 3.69±0.2mm、M12 標準マウントにより、ボードカメラへの迅速な組み立てが可能です。

- 光学インジケータ:TV 歪み -26.6%、相対照度 55.0%、CRA 18.15°未満、主流の CMOS センサーの受信角度要件に一致します。

 パフォーマンス上の利点

- 非常に広いパノラマ範囲:超広角レンズとして、162° の対角 FOV により広範囲のモニタリングが実現され、システム全体のコストが効果的に削減されます。

-昼夜兼用の使いやすさ:この M12 ボード レンズの 5G+IR 光学構造は、可視帯域と赤外帯域の両方で色収差を補正し、IR 照明下でも鮮明な画像を維持します。

-コンパクトな工業デザイン:短い TTL 構造は小型組み込みカメラに適合します。標準の M12 インターフェイスにより、この固定焦点レンズの交換性が保証されます。

-最適化されたセンサーマッチング:制御された CRA は暗いコーナーを回避し、長時間の連続動作でも 1/2.9 インチ カメラ レンズの安定した画質を保証します。

- 厳格な製造管理:ShangHai SLIK Optical Technology CO., LTD は、大量注文に対して一貫した光学性能を確保するために、各監視レンズの完全な検査を実施しています。

 応用分野

- 家庭および商業監視:超広角レンズは、屋内パノラマ防犯カメラ、ベビーモニター、小売店監視装置などに使用されています。

- 組み込まれたインテリジェントビジョン:この組み込みビジョン レンズは、スマート ホーム カメラ、ロボティクス ビジュアル モジュール、AI エッジ認識機器に適合します。

- 工業用小型モニタリング:広い視野範囲を必要とするコンパクトなマシンビジョンカメラ、検査装置、ポータブル記録装置に適しています。

- 車両補助ビジョン:小型カメラレンズは、客室内モニタリングや短距離パノラマ補助観測システムに応用できます。

- 消費者向けスマートデバイス:複雑な機械的な調整を必要とせず、広い視野範囲が必要な各種小型スマートカメラに広く採用されています。
