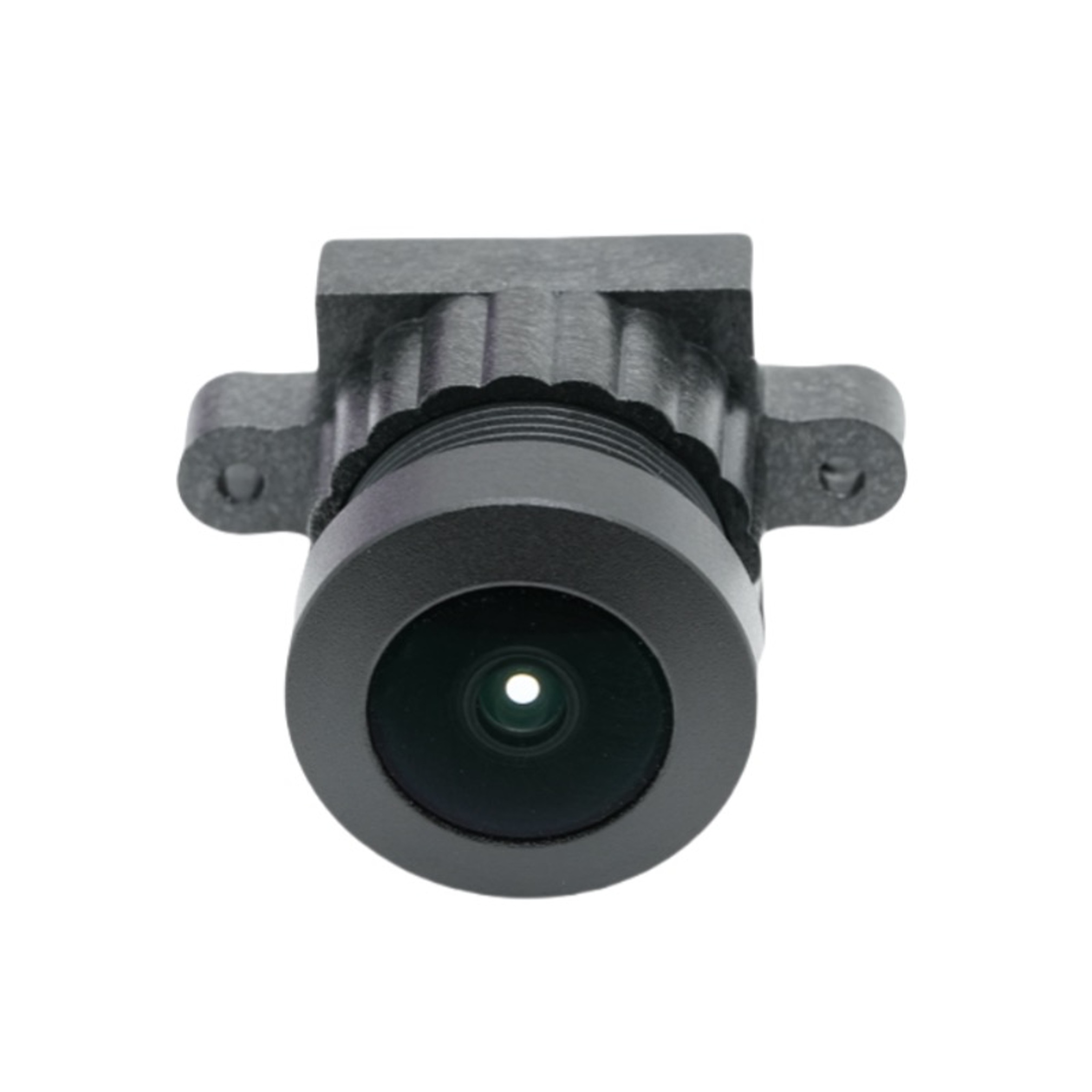

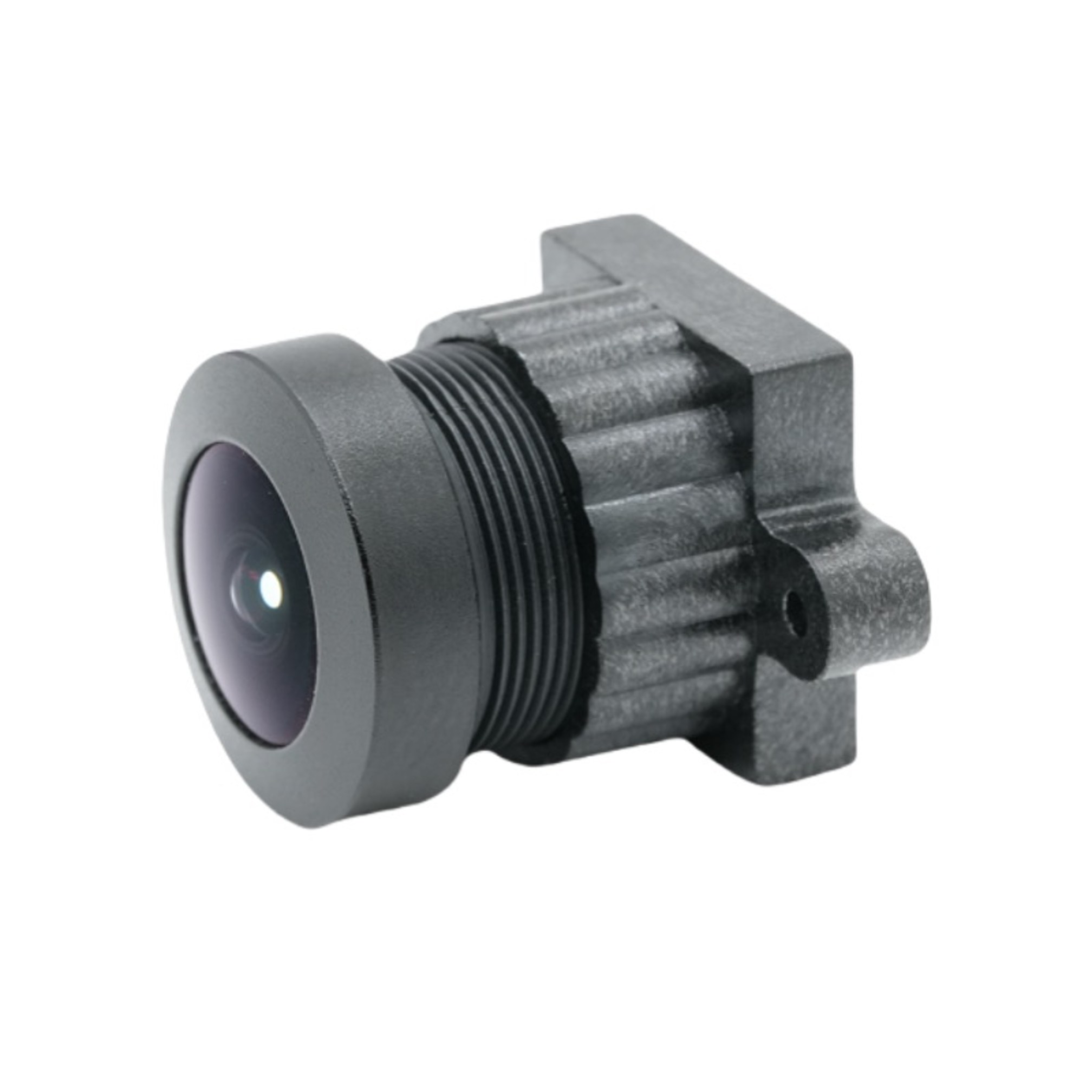

2.18mm広角レンズ

1. 製品概要

この高性能 M12 魚眼レンズは、上海シルク光学技術有限公司超広角の視野でシームレスなパノラマモニタリングを実現します。 1/2.7 インチのイメージセンサー用に設計されたこの超広角レンズは、成熟した 2G3P+IR 光学構造を採用し、コンパクトなサイズと終日の撮像能力のバランスをとります。2.18mm の有効焦点距離、F2.4 の固定絞り、および 185° の対角視野を備え、複数のカメラをつなぎ合わせずに 1 台のカメラで広範囲をカバーできます。信頼性の高い IR 補正レンズとして、昼夜の監視シナリオで可視光および赤外光の下で一貫した画質を維持します。合計トラック長は 14.5±0.2 mm に制御され、小型化されたカメラ モジュールの統合をサポートしています。厳密な光学キャリブレーションにより 46.0% の相対照度を実現し、CRA を 20.43 度以下に制御し、ケラレを大幅に低減し、主流の CMOS センサーに適合します。この成熟したパノラマ レンズ プラットフォームを使用して、安定した量産とカスタマイズ可能な光学ソリューションを世界中の顧客に提供します。

2. 製品の詳細な説明

パラメータ

1.光学仕様:EFL 2.18±5%、F2.4±5%、機械的後焦点距離 2.7±0.2mm。 Φ6.3mmの最大イメージサークルは1/2.7インチセンサーに正確に一致し、非効率な周辺イメージングを回避します。

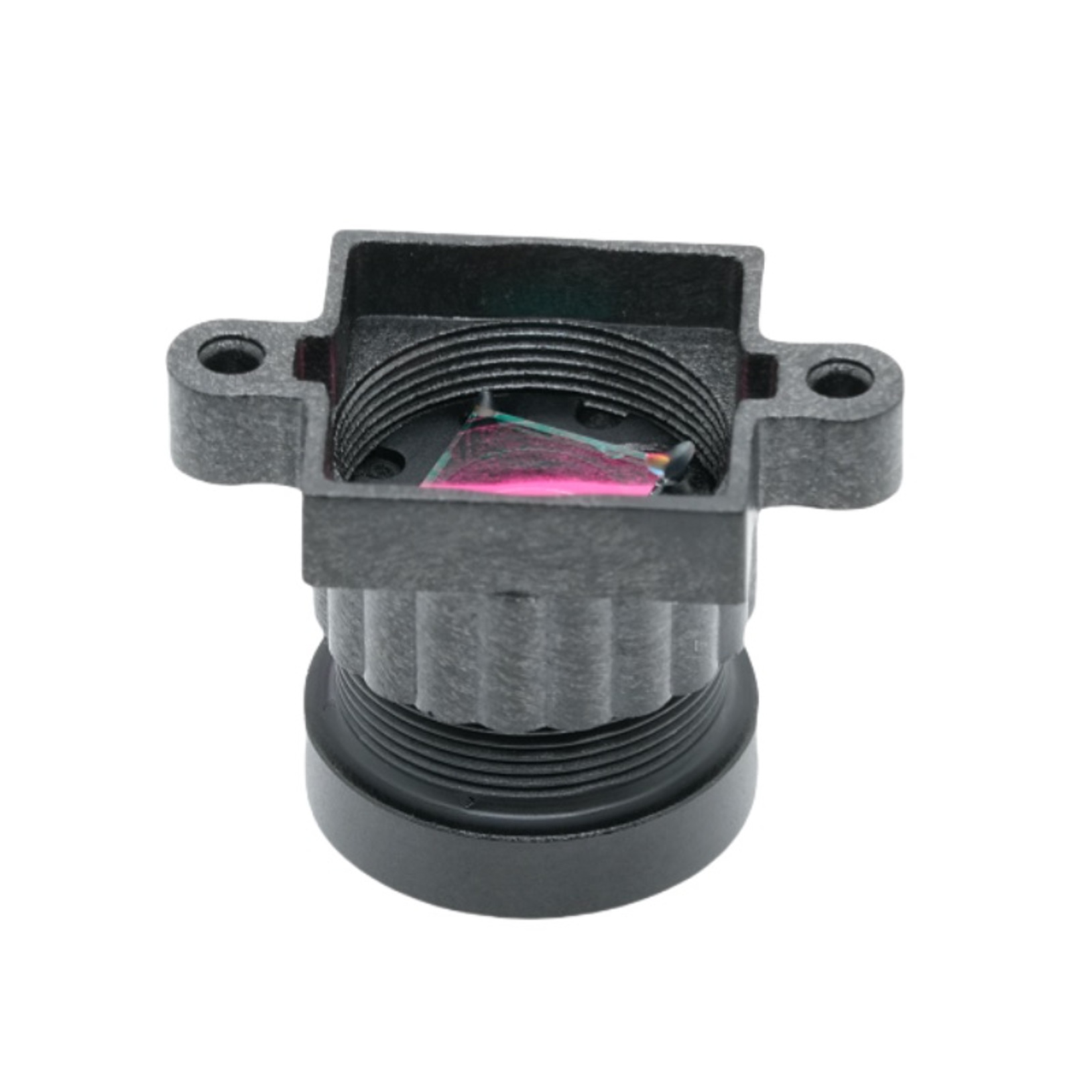

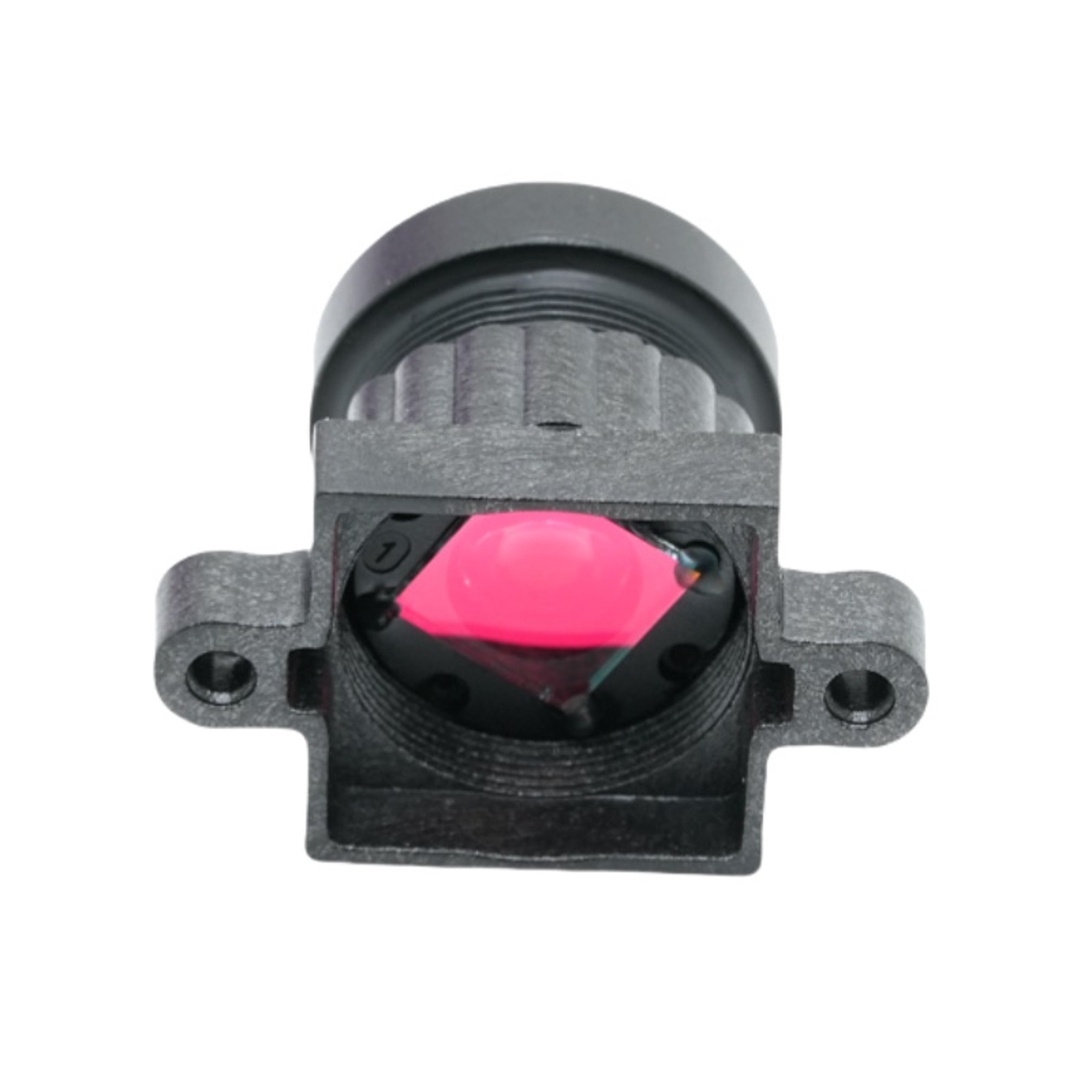

2.光学構造:2G3P+IR 設計は、赤外線補正コーティングを施したガラスとプラスチック要素を統合し、この M12 魚眼レンズのコスト、重量、光学性能のバランスをとります。

3.視野:対角185°、水平152°、垂直83.6°の超広範囲をカバーします。ほぼ全周囲の視界を実現し、カメラ台数を削減して広範囲の監視を実現します。

4.画像化インジケータ:TV 歪み -32.0%、相対照度 46.0%、CRA <20.43°。最適化された主光線角度はほとんどの CMOS センサーに適合し、超広角レンズの暗コーナーのリスクを軽減します。

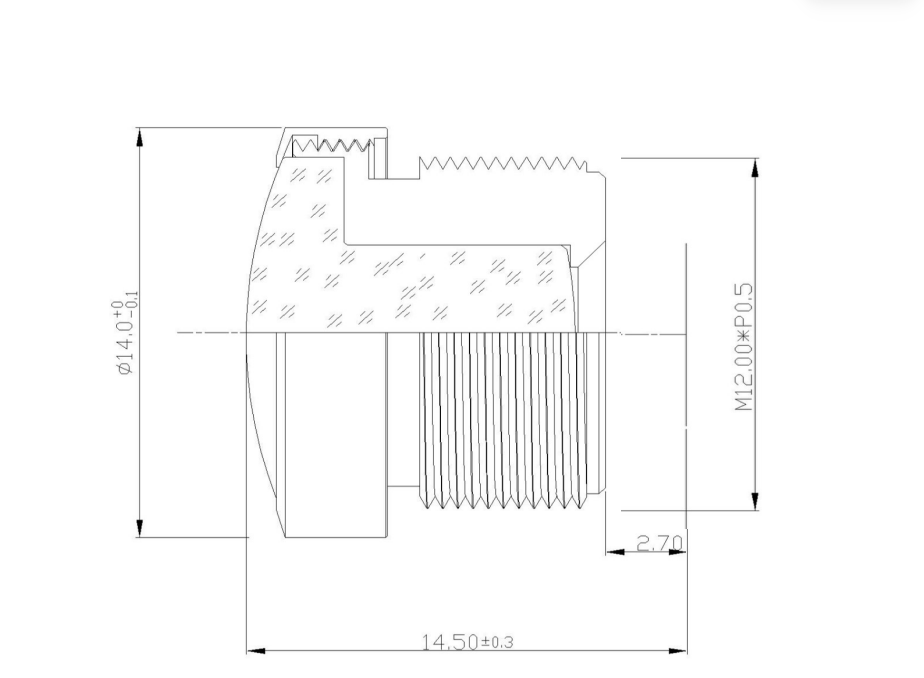

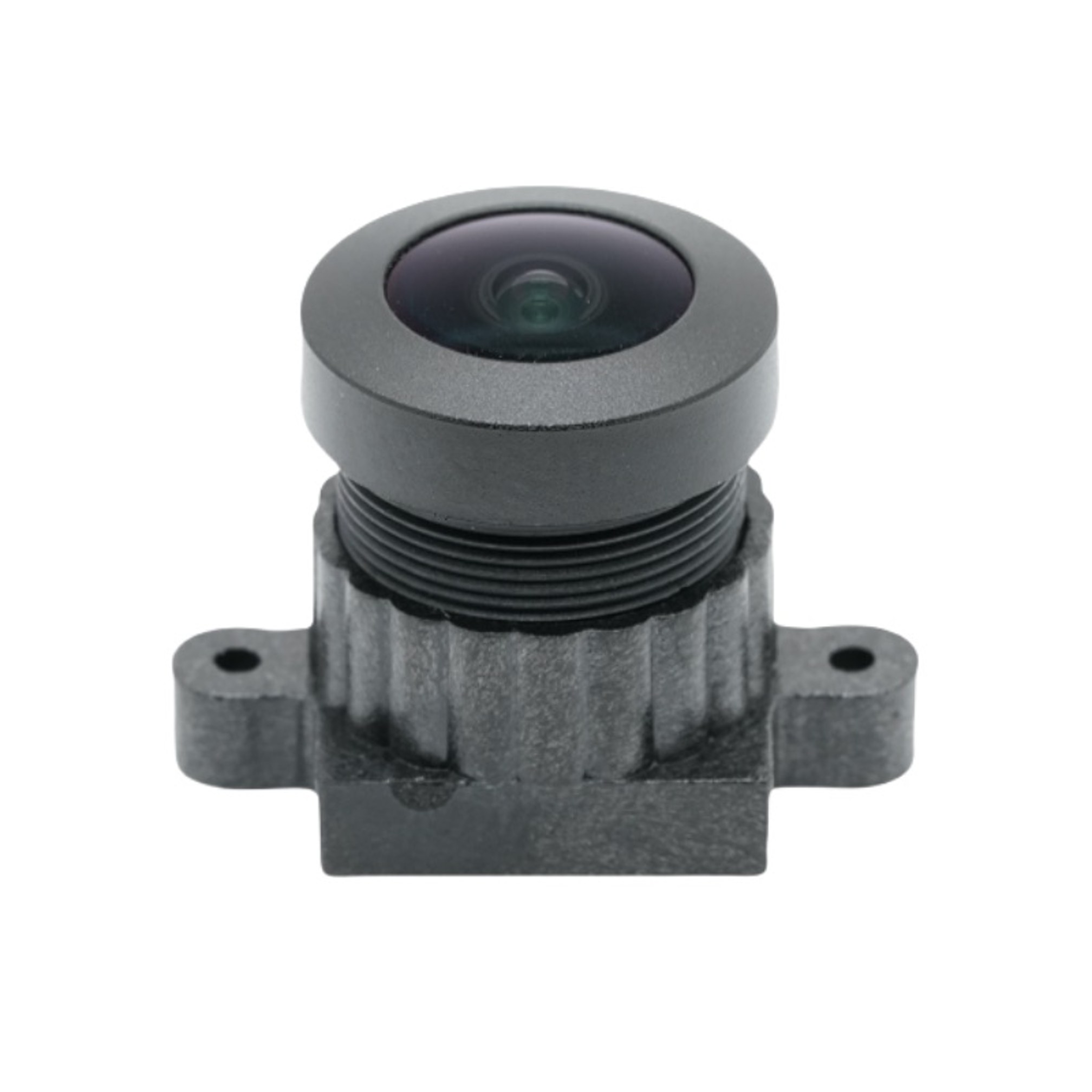

5.機械設計:標準 M12 マウントと 14.5 mm コンパクト TTL、小型カメラ内で簡単に組み立てられます。

パフォーマンス上の利点

1. パノラマ撮影機能:185° の超広視野により死角がなくなり、空間監視用のこのパノラマ レンズの強みとなります。

2.昼夜IR互換性:IR補正レンズとして、可視光とIR光の間の焦点のずれを回避し、日中と赤外線暗視下の両方で鮮明な画像を提供します。

3. 均一なエッジの明るさ:46.0%の相対照度により、通常の魚眼レンズと比較して周辺画像の明るさが向上し、明らかな暗いコーナーが軽減されます。

4. コンパクトなモジュール設計:短い TTL と標準 M12 インターフェイスは薄型カメラ ハウジングをサポートしており、小型の組み込みビジョン機器に最適です。

5.安定した量産：ShangHai SLIK Optical Technology CO., LTD によって製造されたレンズは、バッチ全体で一貫したパフォーマンスを保証するために厳格な光学テストを受けています。

応用分野

1. 家庭用および商業用セキュリティ:この M12 魚眼レンズを使用した屋内パノラマ監視カメラ、ドアベル カメラ、小売店の盗難防止監視。

2.車両補助ビジョン:カーサラウンドビューシステム、超広角レンズが自動車周囲の死角をカバーする車載広角モニタリング。

3. 産業用組み込みビジョン:広範囲のフィールドを必要とする小型産業用検査カメラ、マシンビジョンモジュール。

4. スマートIoTデバイス:スマート ホーム カメラ、IR 補正レンズを使用したパノラマ ビデオ会議機器で、24 時間の連続撮影が可能です。

5. 公衆監視:エレベーター、廊下、小規模な公共スペース用の小型パノラマ セキュリティ カメラ。お客様のハードウェア導入コストの削減に役立ちます。
