2.6mm広角レンズ

1. 製品の概要

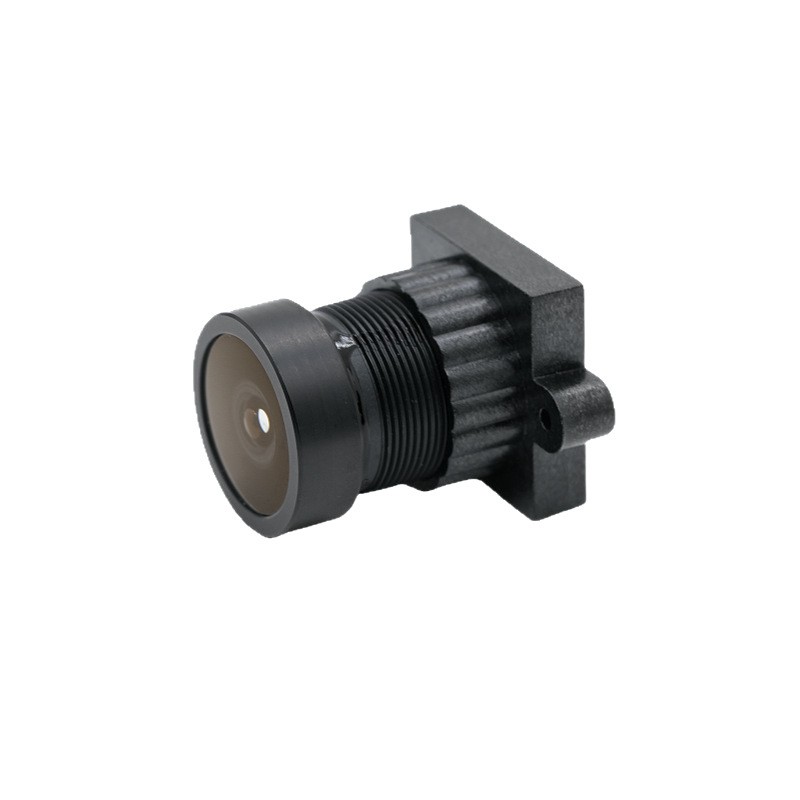

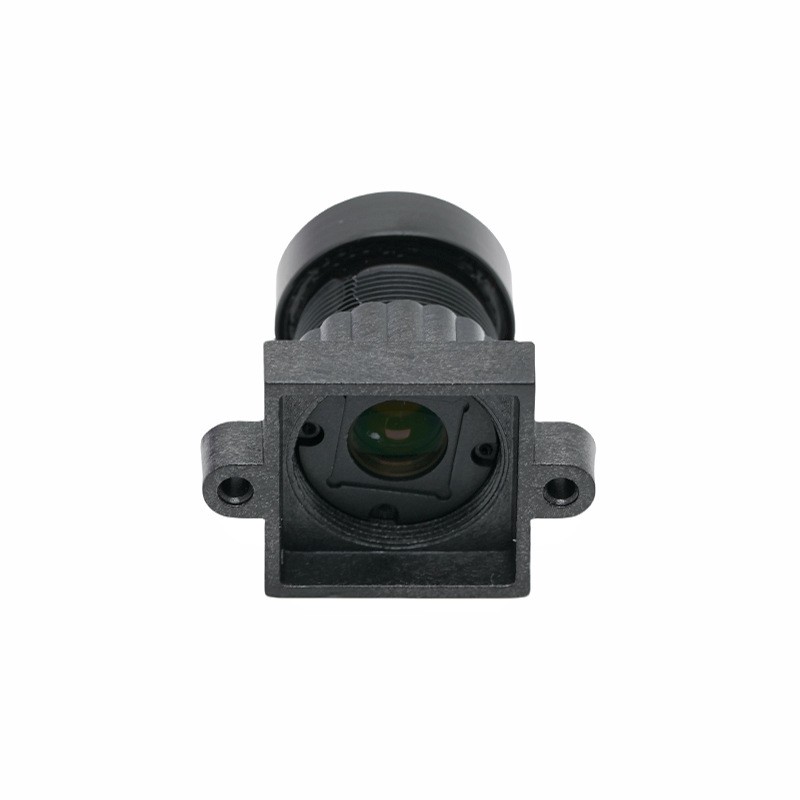

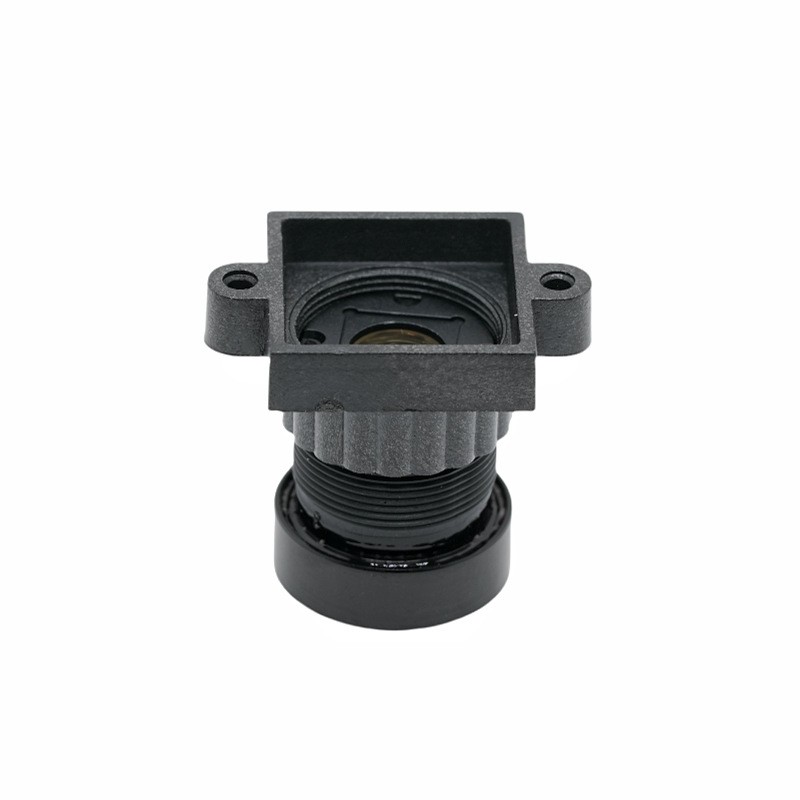

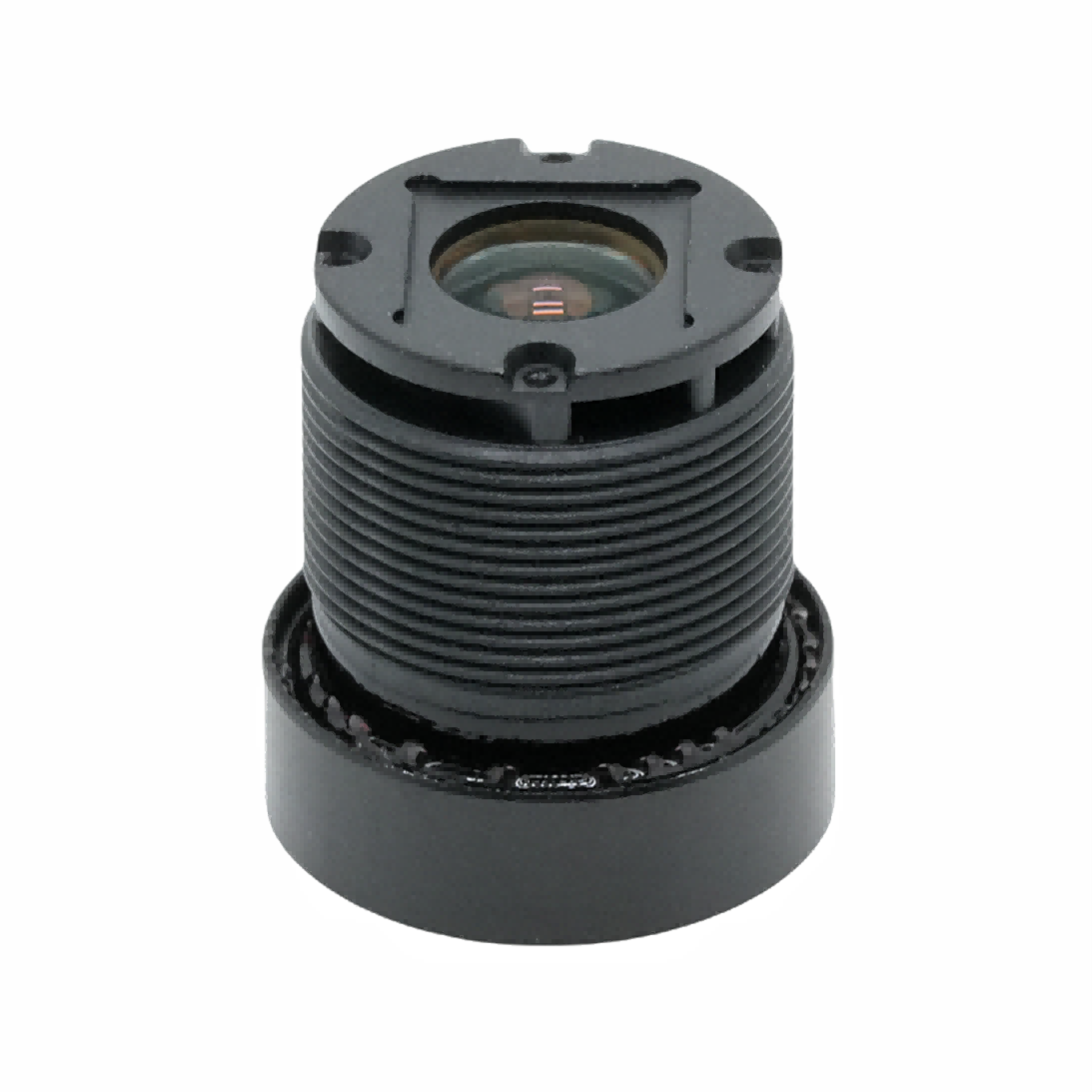

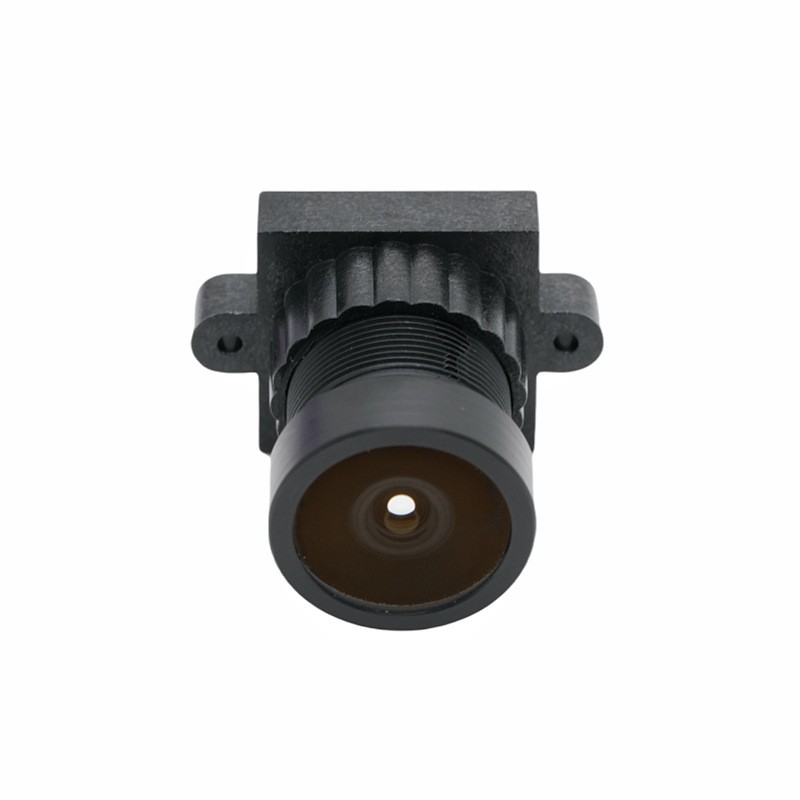

このM12ボードレンズPL-WA2.6-14は、上海シルク光学技術有限公司コンパクトな監視および組み込み画像システム向け。費用対効果の高いパノラマ レンズ ソリューションとして構築されたこの F2.0 固定レンズは、170° の対角視野を実現し、ホーム セキュリティや車両監視のブラインド ゾーンを排除します。 1/2.9 インチ イメージ センサー専用に最適化された CCTV 光学レンズは、68.0% の相対照度でバランスの取れたエッジ輝度を維持し、主光線角度を 21.5° 以下に制御し、主流の CMOS センサーに完全に一致します。コンパクトな TTL 20.0mm 設計により、小型カメラ ハウジング内に簡単に統合できます。上海 SLIK 光学技術有限公司は、量産用のこの超広角レンズの一貫した光学品質を保証するために、製造公差を厳しく管理しています。民生用カメラ、スマート ドアベル、車載ビジョン、ミニ パノラマ モニタリング機器に理想的な魚眼ボード レンズとして機能します。

2. 製品の詳細な説明

2.1 コアパラメータ

焦点距離 2.6mm、公差 ±5%、F2.0 の大口径と組み合わせた M12 ボードレンズは、低照度の監視環境でも優れた光取り込みを保証します。

対角170°、水平130°、垂直65°の視野。 Φ6.7mmの最大イメージサークルはケラレなく1/2.9インチセンサーを完全にカバーします。

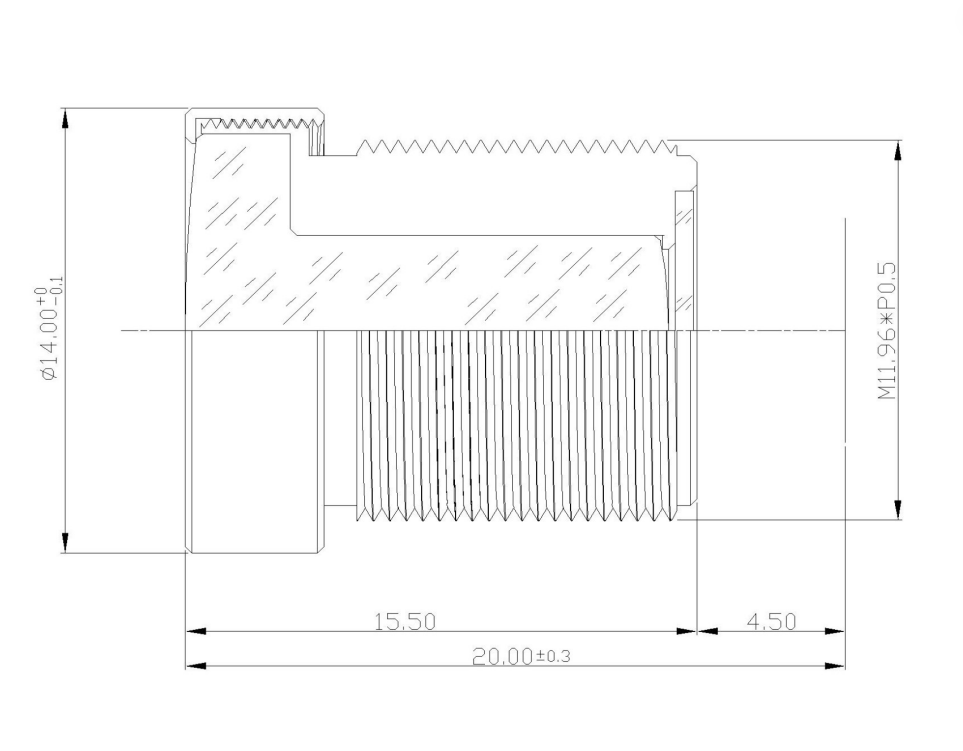

TTL 20.0±0.2mm、メカニカルバックフォーカス4.45±0.2mmで、コンパクトなカメラモジュールへの簡単な組み立てをサポートします。

超広角レンズでは -20.0% の TV 歪みが標準的であり、一般的な歪み補正アルゴリズムとの互換性を維持しながら、パノラマの撮影を容易にします。

68.0% の相対照度および CRA<21.5° により、CMOS センサーの暗いコーナーと色むらが効果的に軽減され、これがこの CCTV 光学レンズの主な利点です。

標準の M12 スレッド マウントにより、主流のカメラ モジュールとの互換性が保証されます。

2.2 パフォーマンス上の利点

1. 非常に広いパノラマ範囲:高性能魚眼ボード レンズとして、170 度の対角 FOV によりデッド エリアが最小限に抑えられ、空間監視に必要なカメラの数が削減されます。

2. 強力な低照度適応性:F2.0 の広い開口部で集光性が向上し、ホームセキュリティ レンズ用途の薄暗い環境でも鮮明な映像を実現します。

3. センサーに優しい光学設計:厳密に制御された主光線角度と高い相対照度により、周辺画像の明るさと色の均一性が安定します。

4. コンパクトな機械的概要:全長が短いため、車載カメラレンズやスマートホーム機器で広く求められる超薄型カメラ設計に対応します。

5. 信頼性の高い量産一貫性:ShangHai SLIK Optical Technology CO., LTD は、バッチごとに厳格な光学テストを実施し、長期にわたる OEM 注文に対して安定したパフォーマンスを保証します。

2.3 応用分野

1. ホームセキュリティ監視:この超広角レンズはスマート ドアベル、屋内ミニカメラ、Wi-Fi 監視カメラに広く採用されており、玄関や部屋の全域を監視できます。

2. 車両搭載ビジョン:M12 ボード レンズは、ドライブレコーダー、リアビュー カメラ、パノラマ駐車支援システムとして機能し、周囲の道路状況をキャプチャします。

3. 小規模商業監視:小売店、オフィスの廊下、エレベーターのミニカメラに最適です。パノラマ レンズにより、全空間モニタリングの設置コストが削減されます。

4. 組み込まれた産業ビジョン:コンパクトな機器の検査、ミニ パノラマ キャプチャ、および 1/2.9 インチ センサーに基づく小型マシン ビジョン モジュールに適しています。

5. 消費者向けIoTカメラ:サイズ制限と広い視野範囲が高品質 CCTV 光学レンズの中核要件である小型 IoT カメラ モジュールに適合します。
