1.5mm広角レンズ

製品の簡単な説明

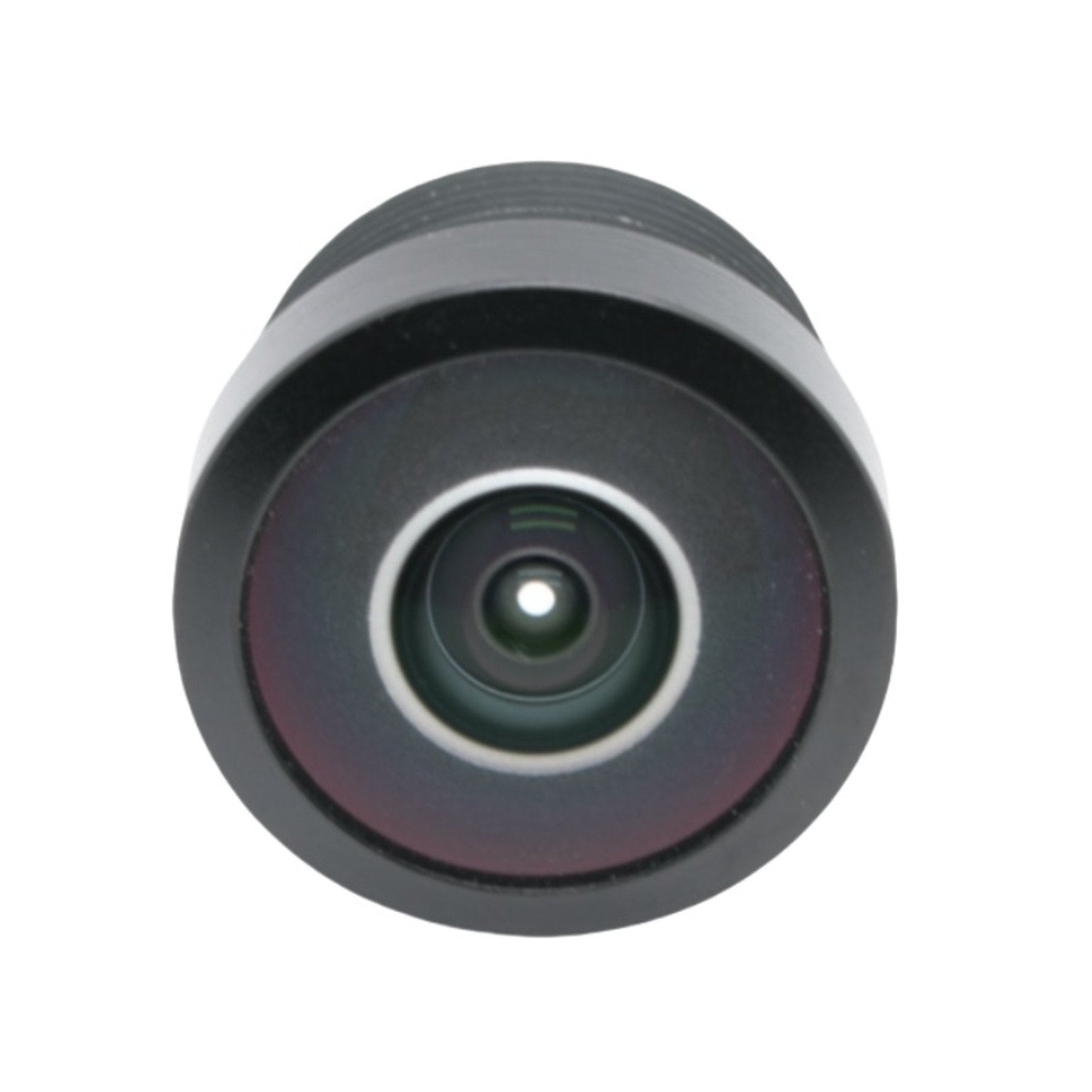

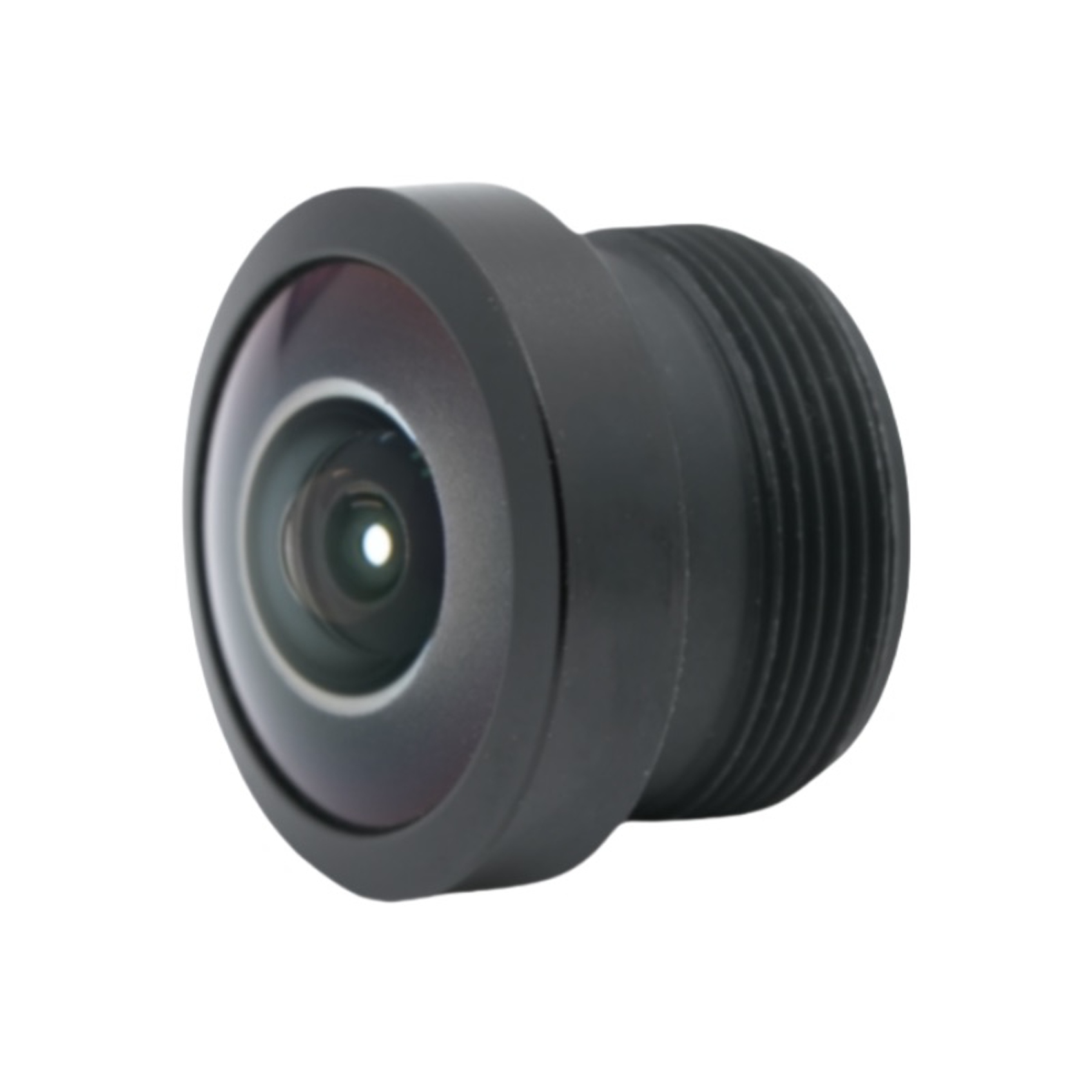

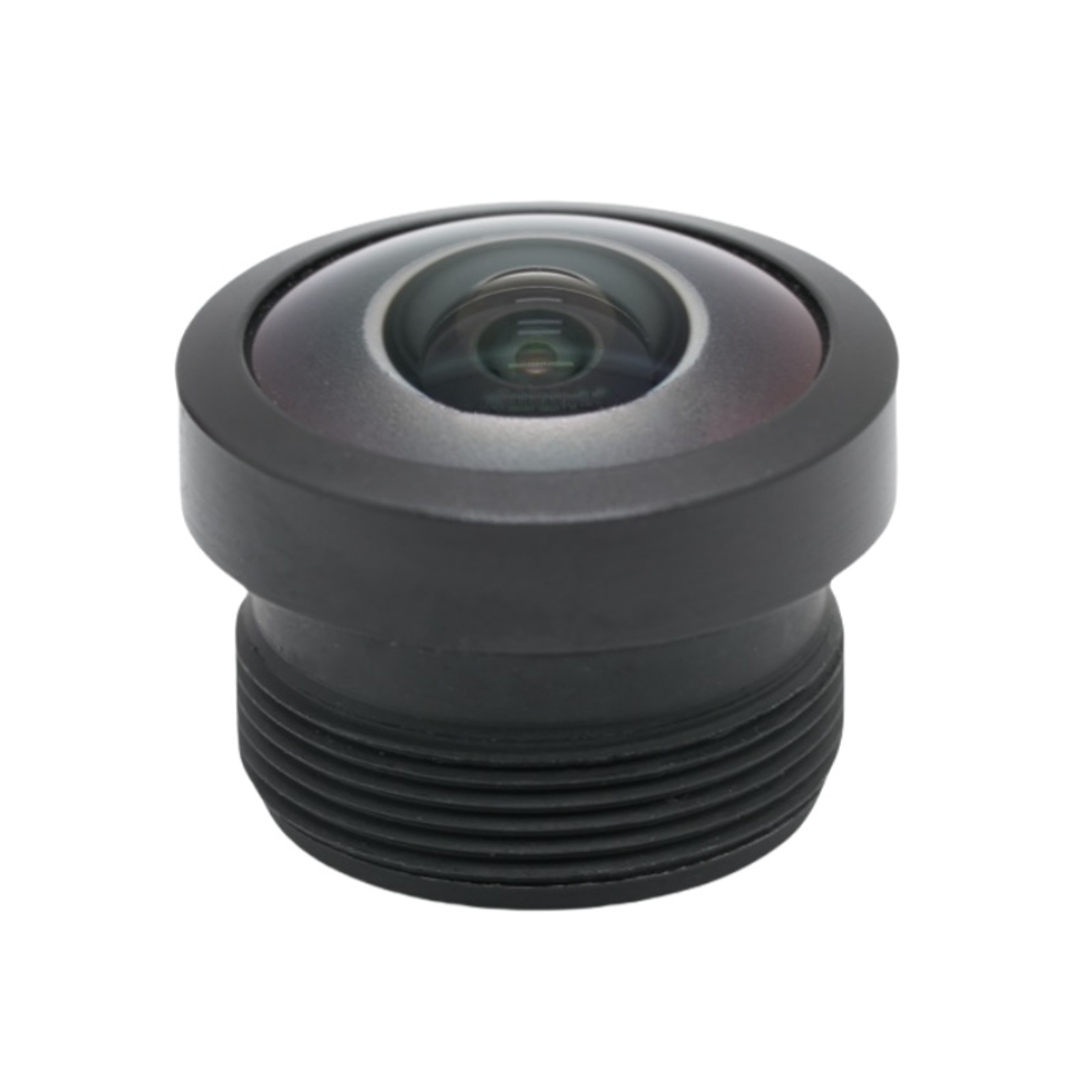

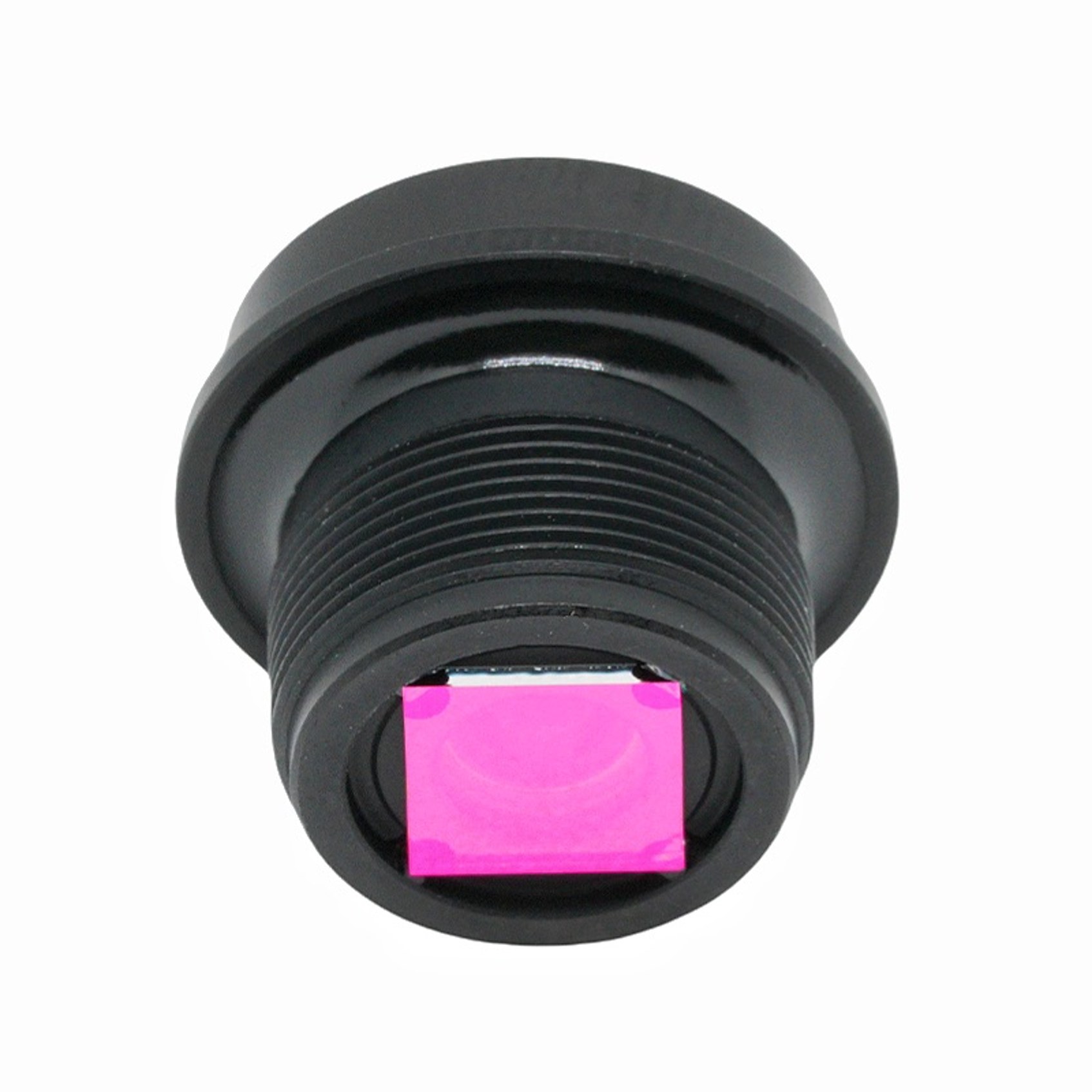

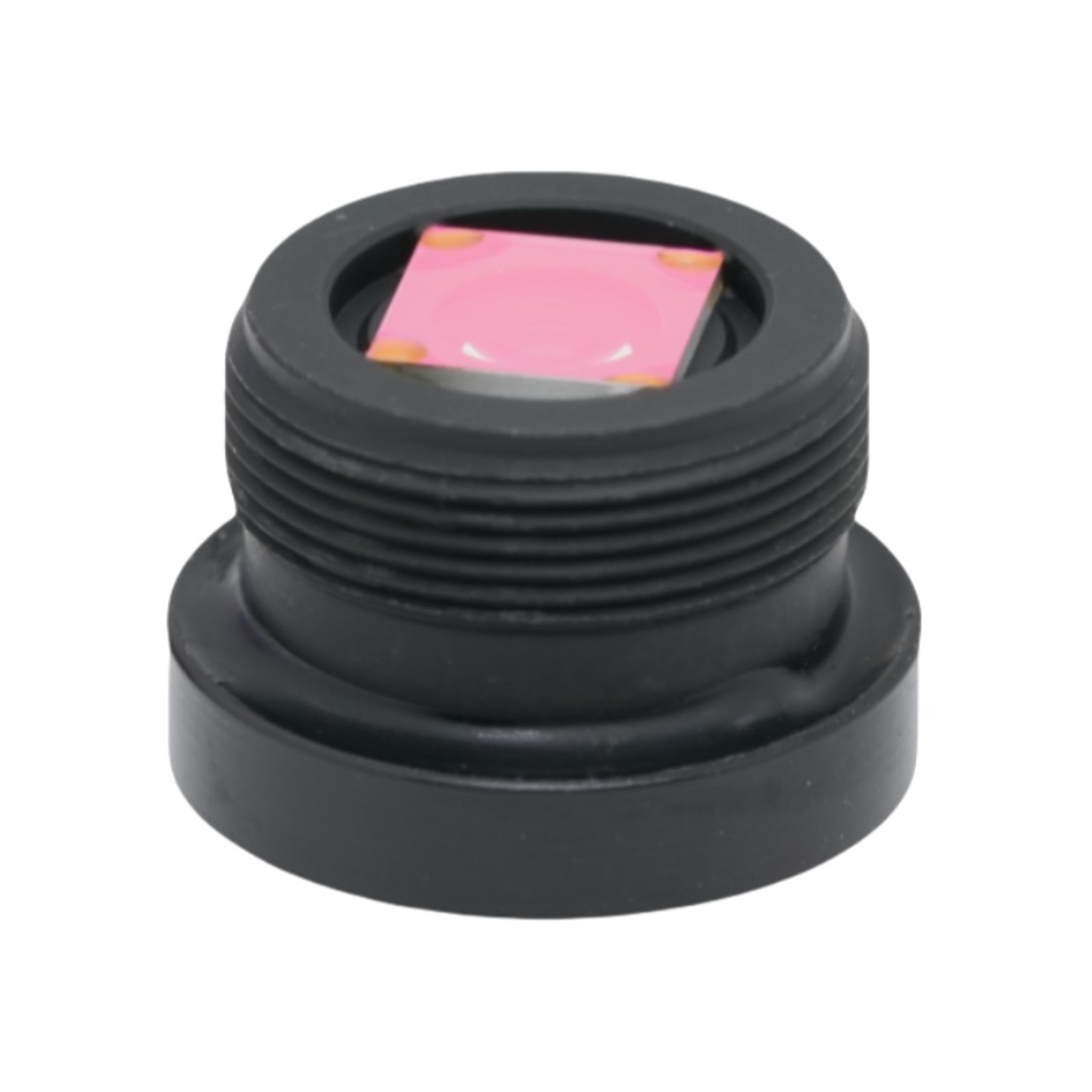

ボシオプティカルこのテクノロジーにより、1/4 インチ AR0144 イメージ センサー向けに設計されたプレミアム 1.5 mm 魚眼レンズが提供され、コンパクトな光学デバイスに優れた超広角イメージング機能を提供します。この F2.2 M12 マウント レンズは 200 度の対角視野を備え、死角を最小限に抑えて広大なシーンを捉え、限られた設置スペースでの完全な監視と検出の需要に応えます。

全長 13.03 mm のトラック長と標準 M12 マウントを備えたこのレンズは、ほとんどのボードレベルのカメラ設計にシームレスに適合し、さまざまなデバイス メーカーにとって設置と統合が簡単になります。 4.4mm の最大イメージサークルは 1/4 インチセンサーの感知領域を完全にカバーし、アクティブなイメージング領域で明らかなケラレが発生しないようにします。その主光線角度は 18 度未満に留まり、センサーのマイクロレンズ アレイとよく一致し、フレーム エッジでの画像のシェーディングを軽減します。

この 1.5 mm 魚眼レンズは 65% の相対照明を維持し、画像面全体にわたってより均一な明るさを提供し、中央領域と隅領域の両方でより鮮明な詳細認識を実現します。 BOSHI Optical Technology による厳格な品質管理のもとに製造されたこの信頼性の高い M12 マウント レンズは、広い視野と長期にわたる安定した光学性能を必要とするセキュリティ、自動車、家電製品に理想的な光学ソリューションとして機能します。

詳細な製品説明

詳細なパラメータ分析

  - 焦点距離性能:1.5mm 魚眼レンズの有効焦点距離は 1.5mm で、許容誤差は ±5% です。古典的な超広角レンズとして、近距離パノラマ キャプチャおよび短距離監視シナリオ向けの超広角イメージングをサポートします。

  - 絞り構成:この F2.2 M12 レンズは、許容誤差 ±5% の固定 F2.2 絞りを採用しています。高い光透過率の M12 マウント レンズとして、十分な光の取り込みと適切な被写界深度のバランスが取れており、日中および低照度の環境条件の両方で鮮明な画像を実現します。

  - センサーマッチング:専用の 1/4 インチ AR0144 レンズとして、ターゲット センサーのアクティブ エリアを完全にカバーする最大 4.4 mm のイメージ サークルが付属しています。このセキュリティカメラレンズに優しい設計は、エッジケラレを回避し、センサーの解像度を最大限に活用します。

  - 視野インデックス:クラシックな 200 度 FOV レンズとして、200 度の対角ビュー、167 度の水平ビュー、118.4 度の垂直ビューを提供します。この自動車用レンズ推奨の広角方式は、たった 1 つのレンズでほぼ全周の空間をカバーします。

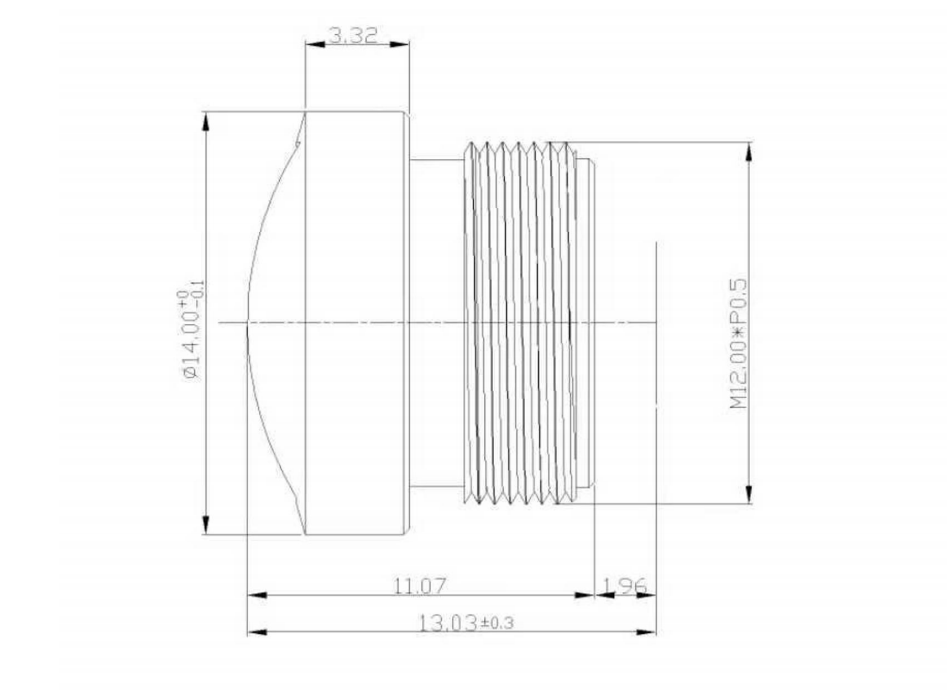

  - 機械的インターフェース:この標準 M12 マウント レンズは M12*P0.5 スレッド インターフェイスを採用し、全長 13.03 mm、後焦点距離 3.08 mm を備え、スリムでコンパクトなカメラ構造設計に完全に適合します。

  - 光学ディテールパラメータ:この低 CRA レンズは、主光線角度を 18 度未満に制御し、相対照度は 65% に達します。高相対照度レンズとして、画像の中心から端まで一貫した色と明るさのパフォーマンスを保証します。

コアパフォーマンスの利点

  - 死角ゼロのパノラマカバー:プロ仕様の超広角レンズとして、200 度の超広い視野により、ほとんどの監視死角が解消されます。この 1.5 mm 魚眼レンズにより、1 つのシーンに必要なカメラの数が減り、システム全体の構築コストが削減されます。

  - 高い互換性と簡単な統合:ユニバーサル M12 マウント レンズは、ほとんどの主流のボード カメラと 1/4 インチ センサー プラットフォームに適合します。この F2.2 M12 レンズにより、追加の構造変更を行うことなく、セキュリティ カメラ レンズと自動車用レンズ製品を迅速に統合できます。

  - 均一な画質パフォーマンス:この高相対照度レンズは 65% のエッジ輝度を維持し、市場にある多くの同様の魚眼製品よりも優れた性能を発揮します。低 CRA 設計により、画像コーナーのカラーシフトとシェーディングが効果的に軽減され、画像全体の均一性と細部の鮮明さが大幅に向上します。

  - コンパクトな構造と確かな品質：全長わずか 13.03mm のレンズは、狭い機器の筐体にも簡単に収まります。 BOSHI 光学テクノロジーは、厳格な製造基準と完全な手順テストを適用し、長期の動作やさまざまな温度環境下でも安定した性能を保証します。

応用分野

  - セキュリティ監視システム:プロ仕様のセキュリティ カメラ レンズとして、この 1.5 mm 魚眼レンズは、屋内パノラマ監視、エレベーター カメラ、ドア アクセス カメラ、狭いスペースの監視に最適です。この超広角レンズはデッドゾーンなしでシーン全体をカバーし、モニタリング効率を大幅に向上させます。

  - 車載用ビジョン システム:この自動車用レンズは、車両サラウンドビューシステム、バックアップカメラ、車内監視カメラに最適です。 200 度の FOV レンズとして、ドライバーが周囲の状況をリアルタイムで把握し、運転の安全性を効果的に向上させるのに役立ちます。

  - 家庭用電子機器:F2.2 M12 レンズは、アクション カメラ、パノラマ カメラ、ビデオ ドアベル、スマート ホーム デバイスに適しています。この M12 マウント レンズは、日常使用においてエンドユーザーに臨場感あふれる広角撮影体験をもたらします。

  - 産業用および商業用機器:この高相対照度レンズは、自動販売機の監視、倉庫のパノラマ検査、セルフサービス端末のカメラにも適用できます。安定した性能を備えた低 CRA レンズとして、さまざまな商用シーンでの広範囲の検出と監視の需要に応えます。
