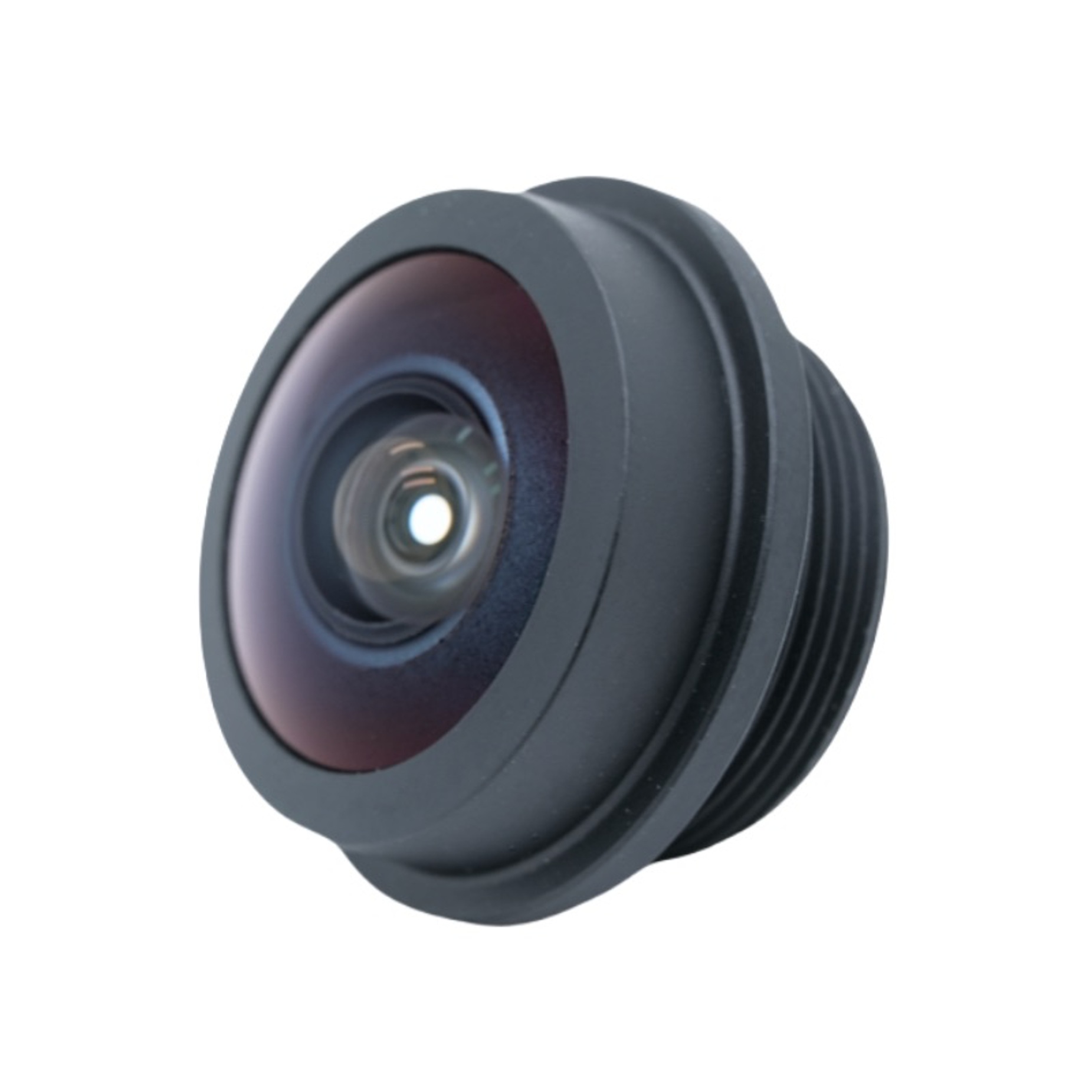

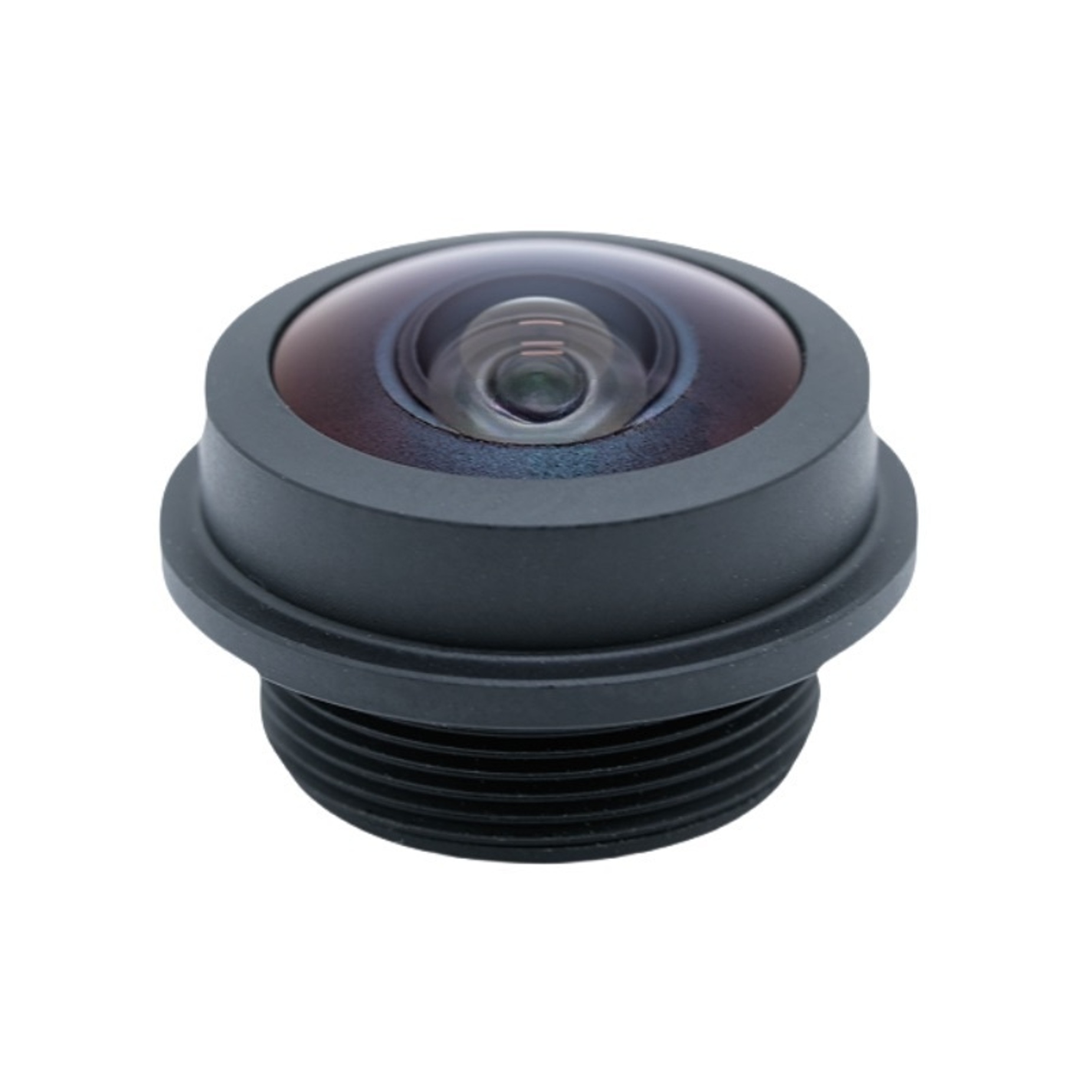

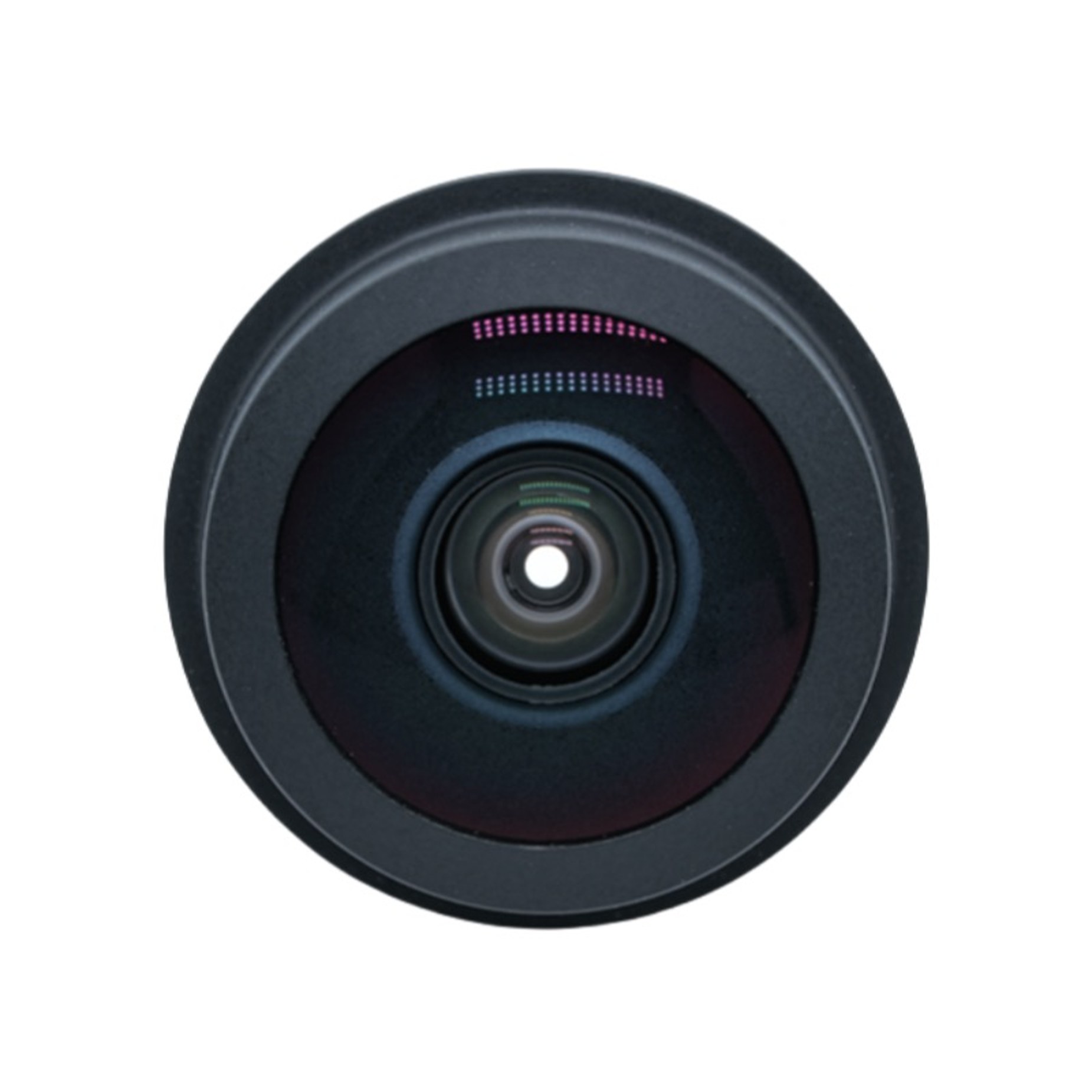

1.8mm魚眼レンズ

製品概要

BOSHI光学技術 によって製造されたこの高性能超広角 M12 マウント レンズは、1/2.9 インチ センサーに最適化され、1.8 mm の焦点距離と F2.0 の絞りを備え、並外れた大規模なシーンキャプチャ能力を実現します。 208 度の対角視野範囲を提供し、視覚的なデッドゾーンのない完全なパノラマ イメージングを実現します。コンパクトな機械サイズにより、小型カメラモジュールに簡単に組み込むことができます。すべてのユニットは厳格な光学テストを経て、安定した高い相対照明と管理可能な f-θ ディストーションを実現します。 BOSHI オプティカル テクノロジーは、成熟した光学製造ワークフローを活用して、パノラマ モニタリングやマシン ビジョン光学プロジェクトの大量注文需要に対応する信頼性の高い製品の一貫性を維持します。

製品の詳細な説明

1.パラメータ

焦点距離は 1.8 mm に達し、許容誤差はプラスおよびマイナス 5% です。この 1.8 mm の焦点距離は超広視野角をサポートし、1/2.9 インチ センサーの仕様要件に適合します。

作動絞りは F2.0 で、許容誤差はプラスおよびマイナス 5% です。この F2.0 絞りにより、低照度環境下でのイメージングに適切な光入力が確保されます。

トラック全長は13.26mm、公差はプラスマイナス0.3mmです。後部焦点距離は 3.2 mm を維持し、正しいセンサー焦点位置を実現します。

視野の仕様には、対角角 208 度、水平角 173 度、垂直角 93 度が含まれます。この 208 度の魚眼表示能力は、非常に幅広いシーン範囲をカバーします。

F-θディストーション値はマイナス8.0パーセントに制御されています。 f-θ歪みが低いため、パノラマ出力時の画像変形が軽減されます。

相対照度は 50.0 パーセントに達します。高い相対照明により、画像エッジのダークコーナー現象が効果的に軽減されます。

主光線角度は18.0度以下に保たれています。 1/2.9インチセンサーへの光の入射条件を最適化する指標です。

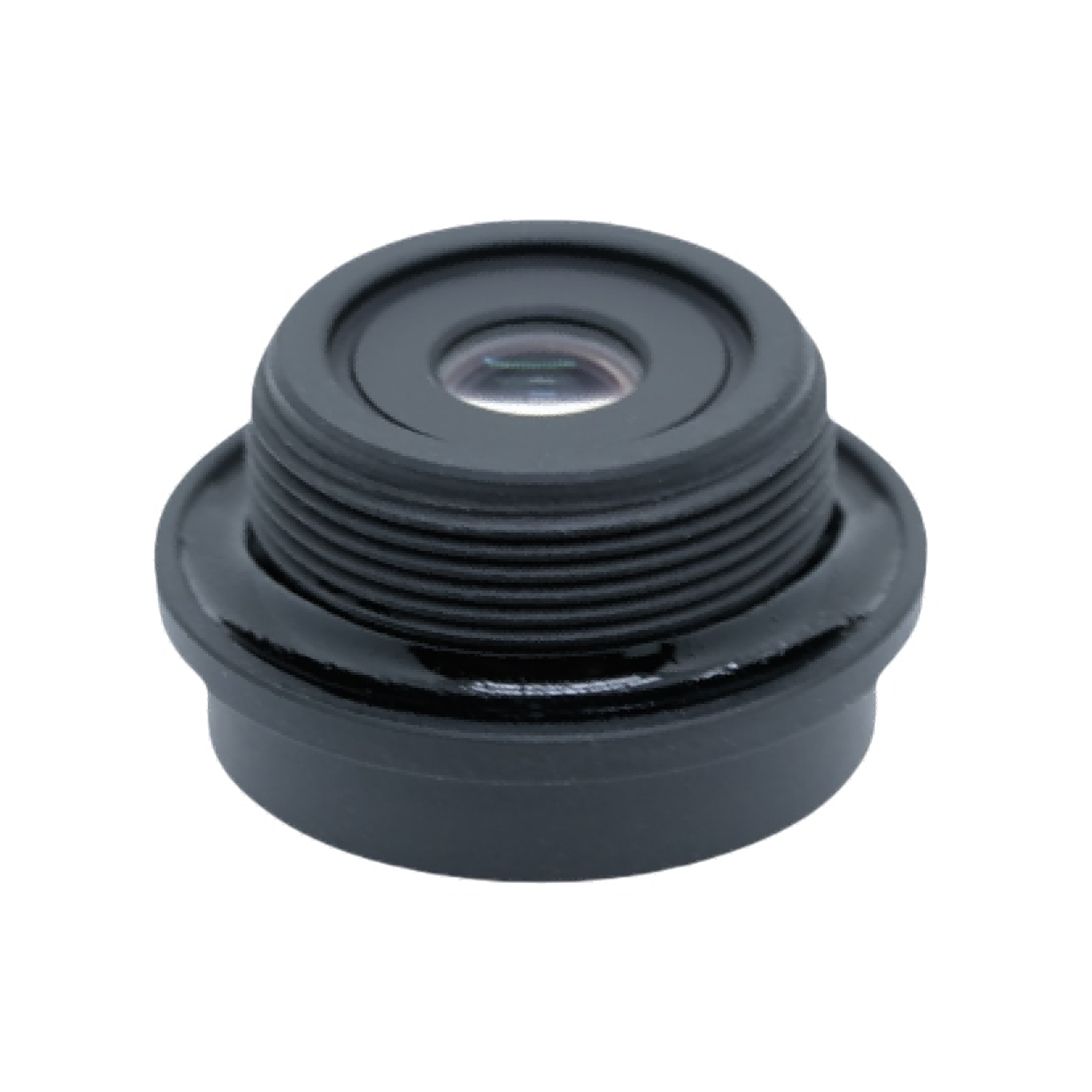

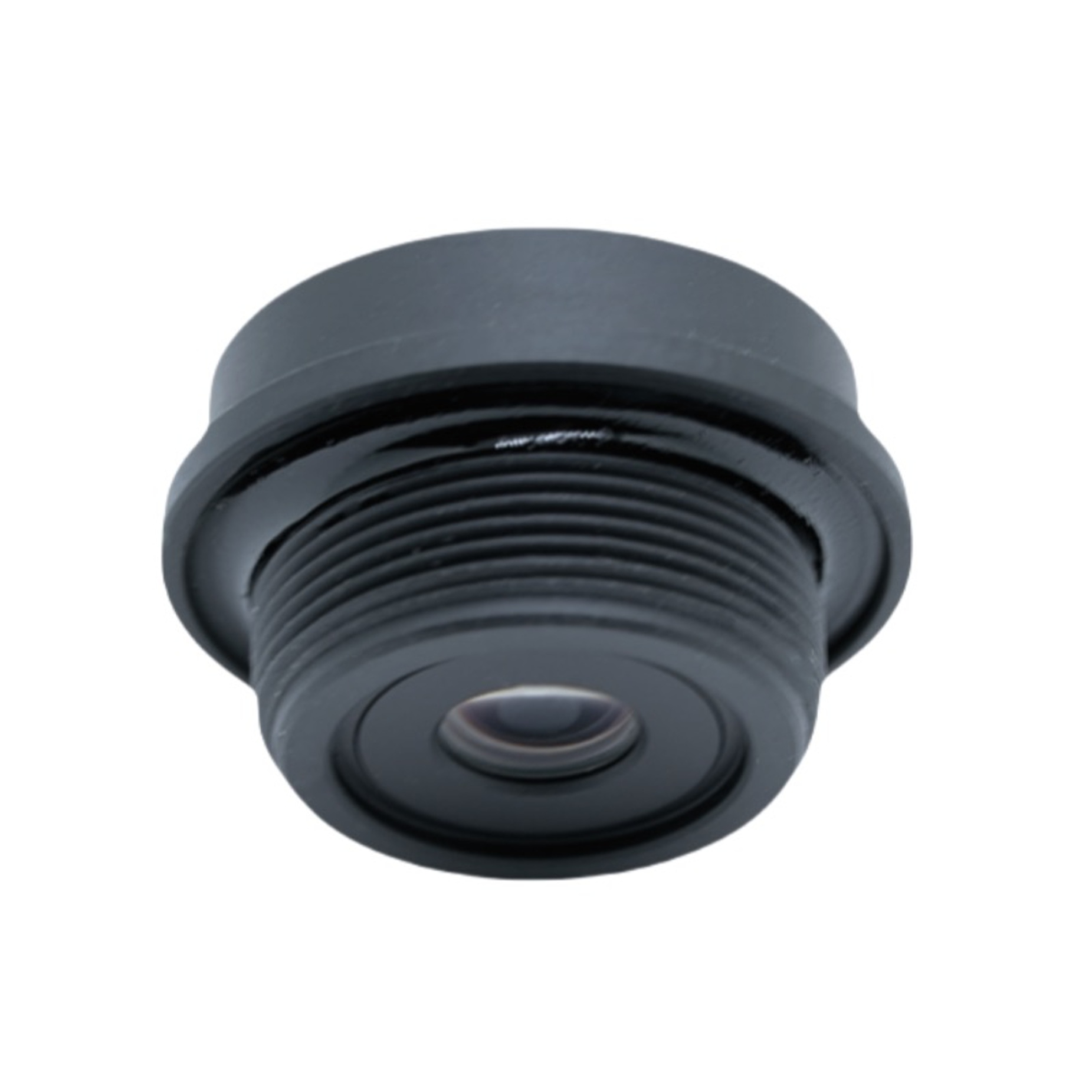

M12×P0.5ネジ仕様の標準M12マウントレンズインターフェースを採用。標準のカメラ ハードウェアの迅速な組み立てと交換をサポートします。

2. パフォーマンス上の利点

208 度の魚眼超広角をカバーします。単一レンズで広大なエリアのシーンをキャプチャできるため、ユーザーはパノラマ監視のためのハードウェアの数量とプロジェクト全体のコストを削減できます。

F2.0の絞り値が優れた集光能力をもたらします。薄暗い環境での画像の明るさが向上し、補助補助光源の要件が軽減されます。

適切に調整された主光線角度は CMOS 受信機能に適合します。高い相対照明と連携して、画像の中心から画像の端まで均一な明るさを保ちます。

制御された低 f-θ ディストーションにより、広角特性と画像のリアリティのバランスが取れます。通常の魚眼製品で問題となる深刻な画像の歪みを回避します。

標準的な M12 マウント レンズ設計により、強力な互換性が実現します。マシンビジョン光学業界のほとんどの商用小型カメラモジュールに適合します。

機械寸法の最適化により、製品設計の小型化をサポートします。コンパクトな監視装置、スマート端末、ロボット機器の内部スペースを節約します。

からの製品としてBOSHI光学技術、各レンズは複数の手順の検査に合格しています。焦点距離 1.8 mm と絞り値 F2.0 の安定した許容誤差により、量産出荷時に一貫した光学性能が保証されます。

3. 応用分野

セキュリティ監視のためのパノラマ監視。この超広角レンズは、屋内盗難防止カメラ、ロビー監視装置、出入り口パノラマ カメラとして機能します。 208 度の魚眼ビューは部屋のスペース全体をカバーし、1/2.9 インチのセンサーと連携して監視の死角を取り除きます。

自動車周辺補助ビジョン。M12 マウント レンズは車両サラウンド ビュー カメラ システムに統合されています。自動車の周囲のあらゆる情報を収集し、ドライバーの安全な後退や駐車操作を支援します。

産業用マシン ビジョン光学シナリオ。工場では、広範囲のステーション検査、周辺の安全検出、および広範囲の現場スナップショットのためにこのレンズを導入しています。 f-θ 歪みが低いため、機械アルゴリズムが視覚データを正確に処理できます。

スマート ホーム ビジュアル ハードウェア。ホームセキュリティ向けの小型カメラモジュールに本製品が採用されています。フルアングルの家庭監視を実現し、高い相対照度での遠隔リアルタイム表示をサポートし、昼夜を問わず鮮明な映像を取得します。

ロボット環境認識装置。サービスロボットや検査ロボットにはこの超広角コンポーネントが搭載されています。障害物の特定と経路計画のために幅広い環境情報を取得します。

小型IoTカメラモジュール。さまざまな IoT ビジュアル端末がこのレンズを利用しています。焦点距離1.8mm、絞り値F2.0で小型IoTカメラの幅広いシーンの録画需要に応えます。
