1.5mm魚眼レンズ

製品概要

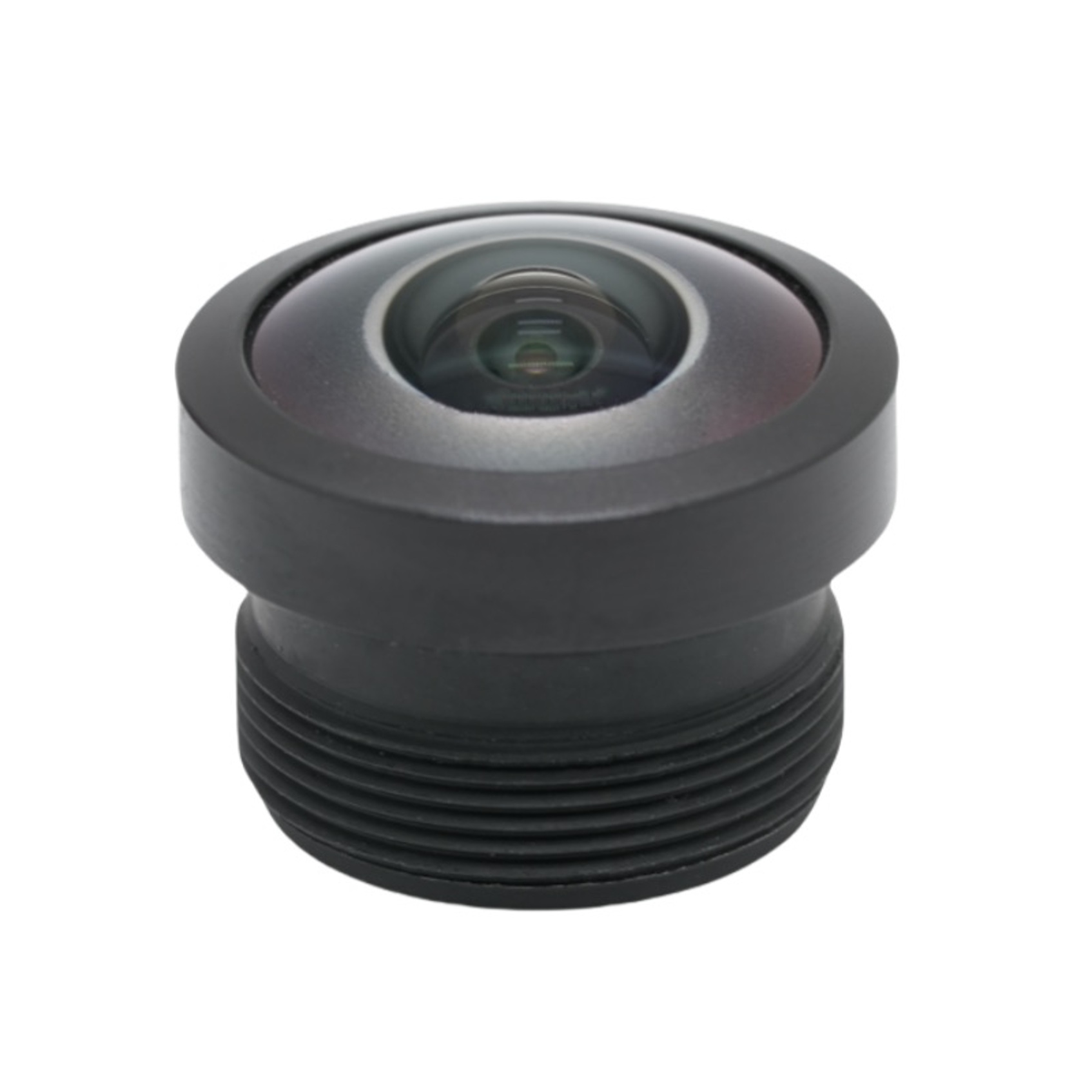

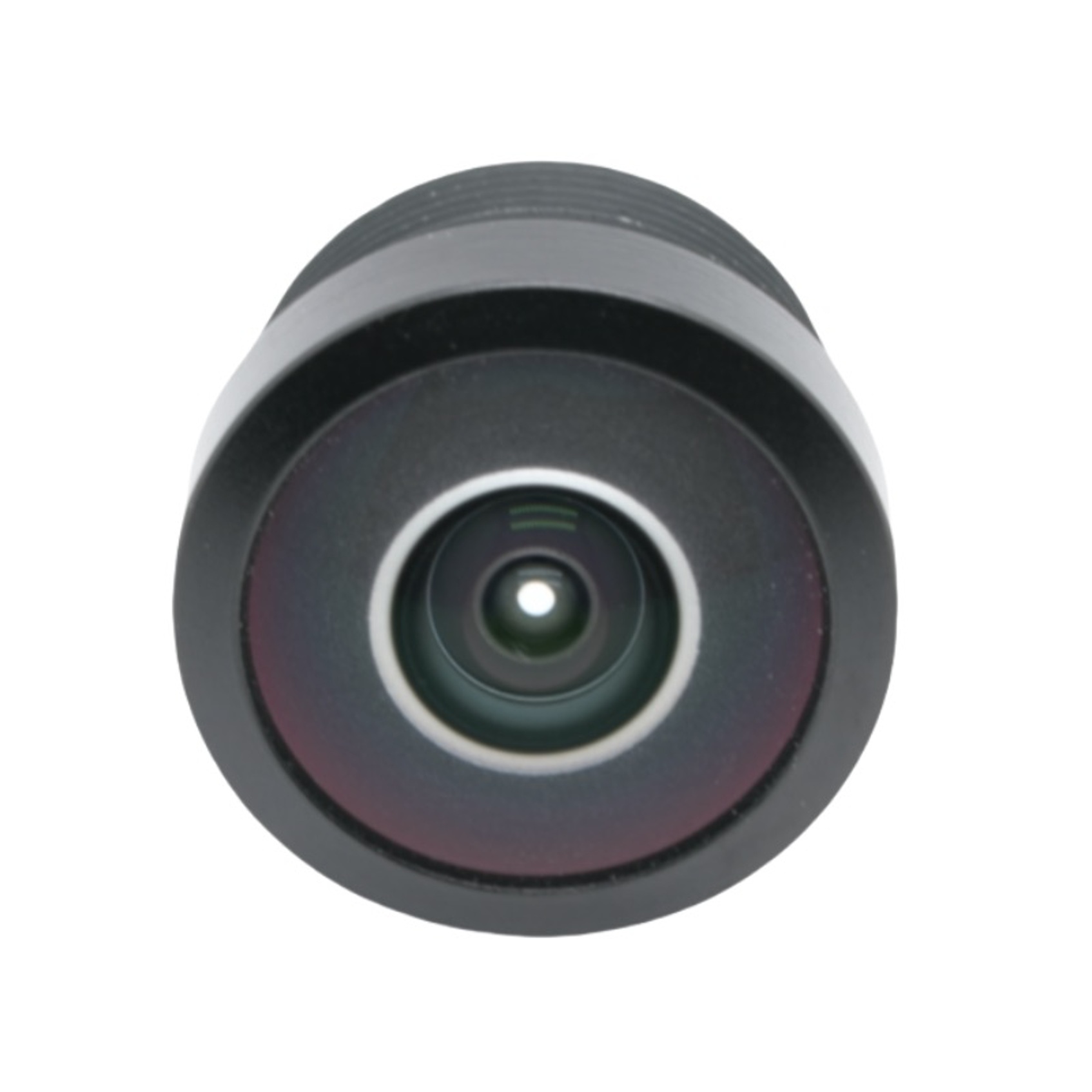

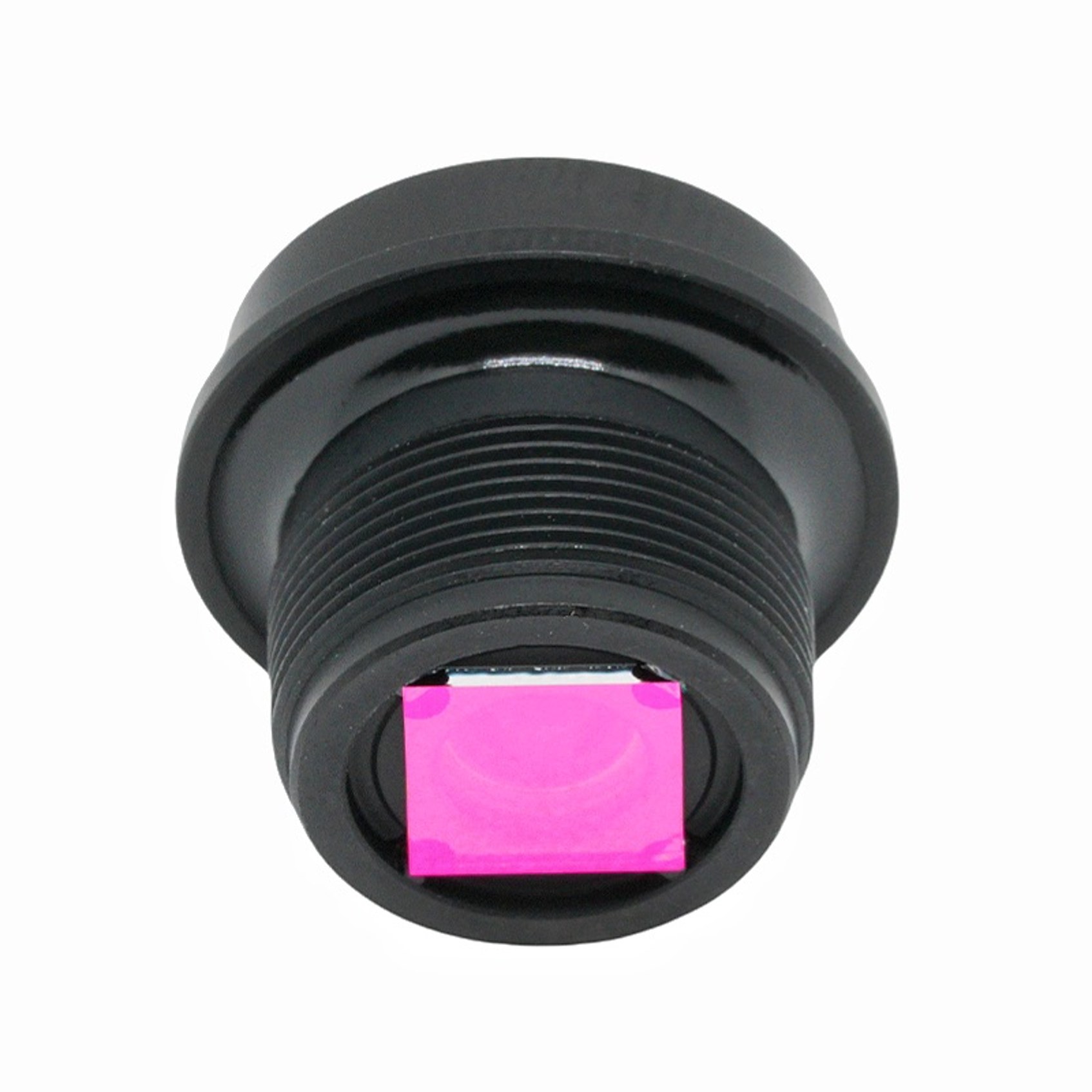

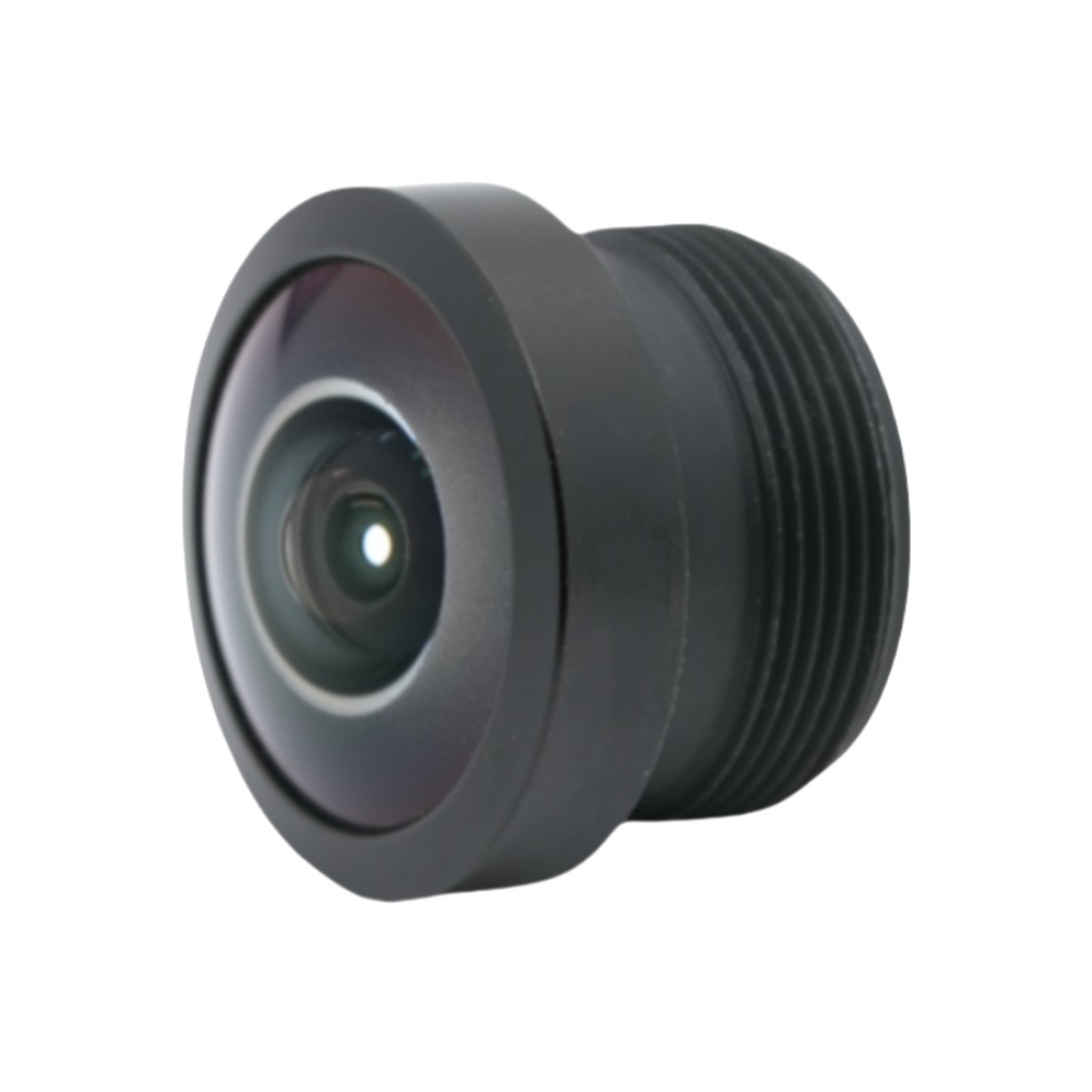

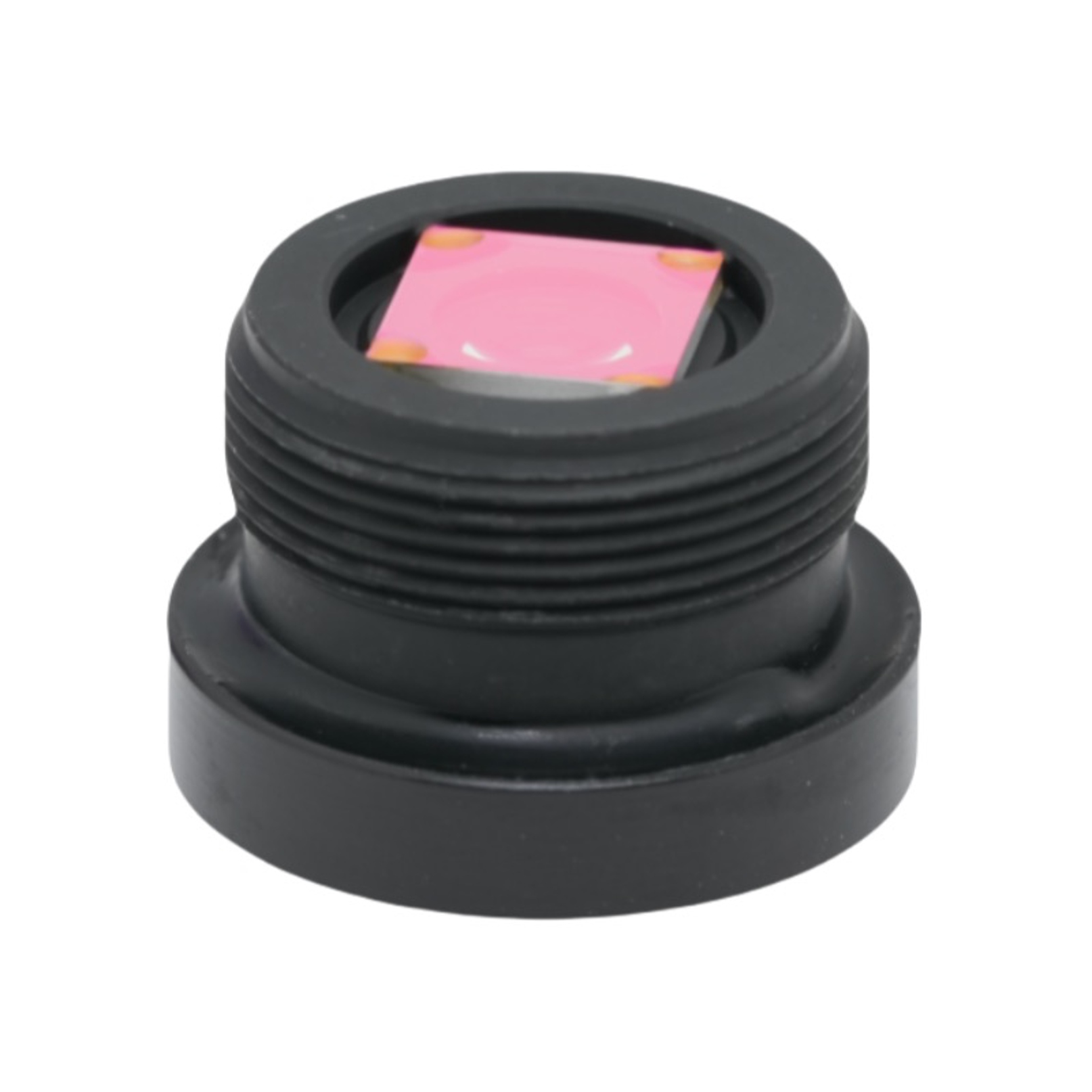

BOSHI光学技術 によって製造されたこのコンパクトな魚眼レンズは、1.5 mm の焦点距離と F2.2 の絞りを備えており、1/4 インチ AR0144 センサーに完全に適合します。 200 度の視野を実現し、限られた設置スペース内で広範囲のシーンを撮影します。適切に最適化された光学構造により、安定した相対照明と制御された主光線角度が保証され、一貫したセンサー性能が実現します。このボードカメラレンズはM12マウントを採用しており、小型カメラモジュールに簡単に組み立てることができます。さまざまな産業および監視プロジェクトに対応し、量産やプロトタイプのテストに信頼性の高い画像出力をもたらします。 BOSHI Optical Technology のすべてのユニットは、大量の顧客の要求を満たすために厳格な光学検査を受けています。

製品の詳細な説明

1. 詳細パラメータ

- この超広角レンズは、5% 許容範囲内の 1.5 mm 焦点距離を備え、5% 許容範囲の F2.2 絞りと組み合わせて、画像の明るさと被写界深度のバランスをとります。トラックの全長は 13.03 mm に若干の許容範囲を加えた長さに達し、センサーを適切に取り付けるための後部焦点距離は 3.08 mm です。

- 1/4 インチ AR0144 センサー用に設計されており、魚眼レンズ対角200度の視野、167度の水平視野、118.4度の垂直視野を提供します。歪み値は、大角度の魚眼効果に典型的なマイナス 85.0% に達します。相対照度は 65.0 パーセントを達成し、CRA は 18.0 度未満に維持され、ターゲット センサーのケラレのリスクを回避します。標準の M12 マウントは、一般的なボード カメラ ハードウェアの直接取り付けをサポートします。

2. 詳細なパフォーマンスの利点分析

- 1.5mmの焦点距離とF2.2の絞りが連携して良好な光取り込みを実現し、追加の補助光源なしで中低照度環境下でも鮮明な撮影をサポートします。 18.0 度未満に制御された CRA は、1/4 インチ AR0144 センサーの受信機能と一致し、画像の隅の暗さを軽減します。

- 65.0パーセントの相対照度がフレーム全体で均一な明るさを維持し、このボードカメラレンズの全体的な画質を向上させます。 200 度の視野により死角がなくなるため、1 台のカメラ ユニットでより広い監視ゾーンをカバーできます。コンパクトなトラック全長により、スペースが限られた機器向けの小型モジュール設計がサポートされます。標準の M12 マウントにより、迅速な交換と主流のカメラハウジング部品との互換性が可能になります。厳格な公差管理BOSHI光学技術量産レンズバッチ間で一貫した光学性能を保証します。

3. 応用分野の詳細分析

- 監視装置:この魚眼レンズは、小売店や小規模オフィス向けの屋内小型セキュリティ カメラに適合し、200 度の視野を活用して単一のデバイスで部屋全体を監視します。

- 産業用ビジョンモジュール:1/4 インチ AR0144 センサー互換レンズは、コンパクトなモジュールが求められる機器の周辺監視や機械の補助的な外観検査に役立ちます。

- スマートホームデバイス:家庭用監視カメラやビジュアル ドアベル ユニットの内部に適用され、1.5 mm の焦点距離により、小型の製品ケース内で広範囲のシーンをキャプチャできます。

- 自動車用補助ビジョン:車両付近の環境を観察するための短距離周囲ビューカメラモジュールに適しています。

- 消費者向け小型カメラ プロジェクト:研究機関や製品開発者によるカスタムUSBカメラの開発やプロトタイプの検証に使用されます。
