MTF テストの説明: エンジニアがレンズの性能を評価する方法

カメラレンズを選択するとき、多くの購入者は焦点距離、絞り、センサーサイズ、メガピクセルのサポートなどの仕様に注目します。

ただし、見落とされがちな問題が 1 つあります。

エンジニアはレンズが実際に優れているかどうかをどのようにして判断するのでしょうか?

答えは光学テストです。

すべてのレンズ評価方法の中で、MTF テストは、光学エンジニアが実際のレンズの性能を測定するために使用する最も重要なツールの 1 つです。

MTF は、単純だが重要な質問に答えるのに役立ちます。

レンズは実際にどの程度のディテールとコントラストをイメージセンサーに届けることができるのでしょうか?

このため、プロのカメラ メーカー、光学エンジニア、レンズ サプライヤーは MTF データに細心の注意を払っています。

レンズはスペックシートに書かれていることだけで判断されるものではないからです。

それは生成される画像の品質によって判断されます。

MTFとは何ですか?

MTFはModulation Transfer Functionの略です。

名前は複雑に聞こえますが、概念は比較的単純です。

レンズは画像を完全に捉えることはできません。イメージング処理中に、一部のディテールとコントラストが必然的に失われます。

MTF は、レンズが現実世界からカメラ センサーにコントラストをどの程度効果的に伝達するかを測定します。

簡単に言うと:

MTF が高いということは、レンズがより優れたコントラストでより微細なディテールを再現できることを意味します。

例えば：

小さな窓がたくさんある建物を写真に撮ることを想像してください。

光学性能が低いレンズでは、建物の全体的な形状は捉えられますが、個々の窓の詳細が失われる可能性があります。

強力なMTF性能を備えたレンズは、これらの微細構造をより鮮明に保存できます。

この細部を再現する能力をエンジニアは光学解像度と呼んでいます。

メガピクセルでは不十分な理由

カメラ業界でよくある誤解は次のとおりです。

「メガピクセルが多いほど、常に画質が向上します。」

ただし、センサーはイメージング システムの一部にすぎません。

8MP センサーは、8MP 品質の画像を自動的に生成しません。

センサーがこれらのピクセルを効果的に使用するには、レンズが十分な詳細を解像できなければなりません。

レンズの性能が不十分な場合、センサーは柔らかい画像を拡大してキャプチャするだけになる可能性があります。

これが、エンジニアがよく次のように言う理由です。

センサーは情報を記録しますが、センサーにどれだけの情報が届くかはレンズによって決まります。

MTF テストは、レンズがカメラ システムの解像度能力を本当にサポートできるかどうかを評価するのに役立ちます。

エンジニアが MTF テストを実行する方法

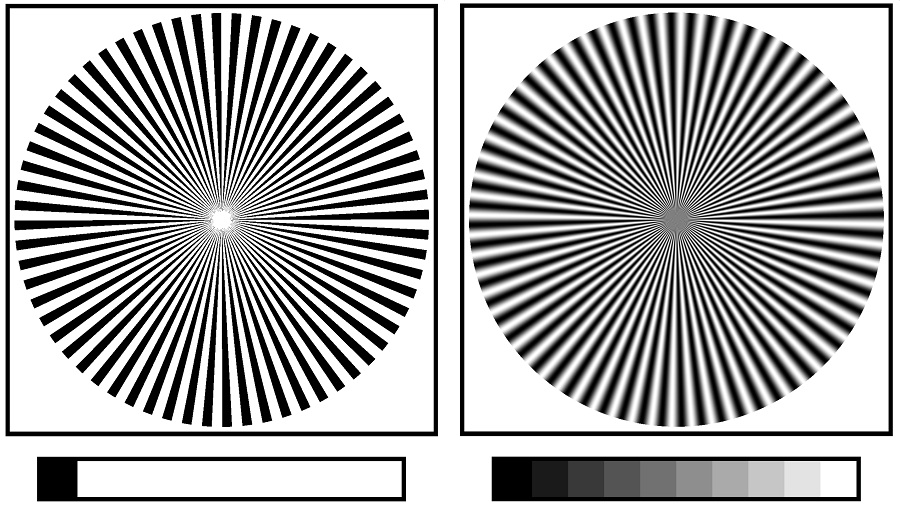

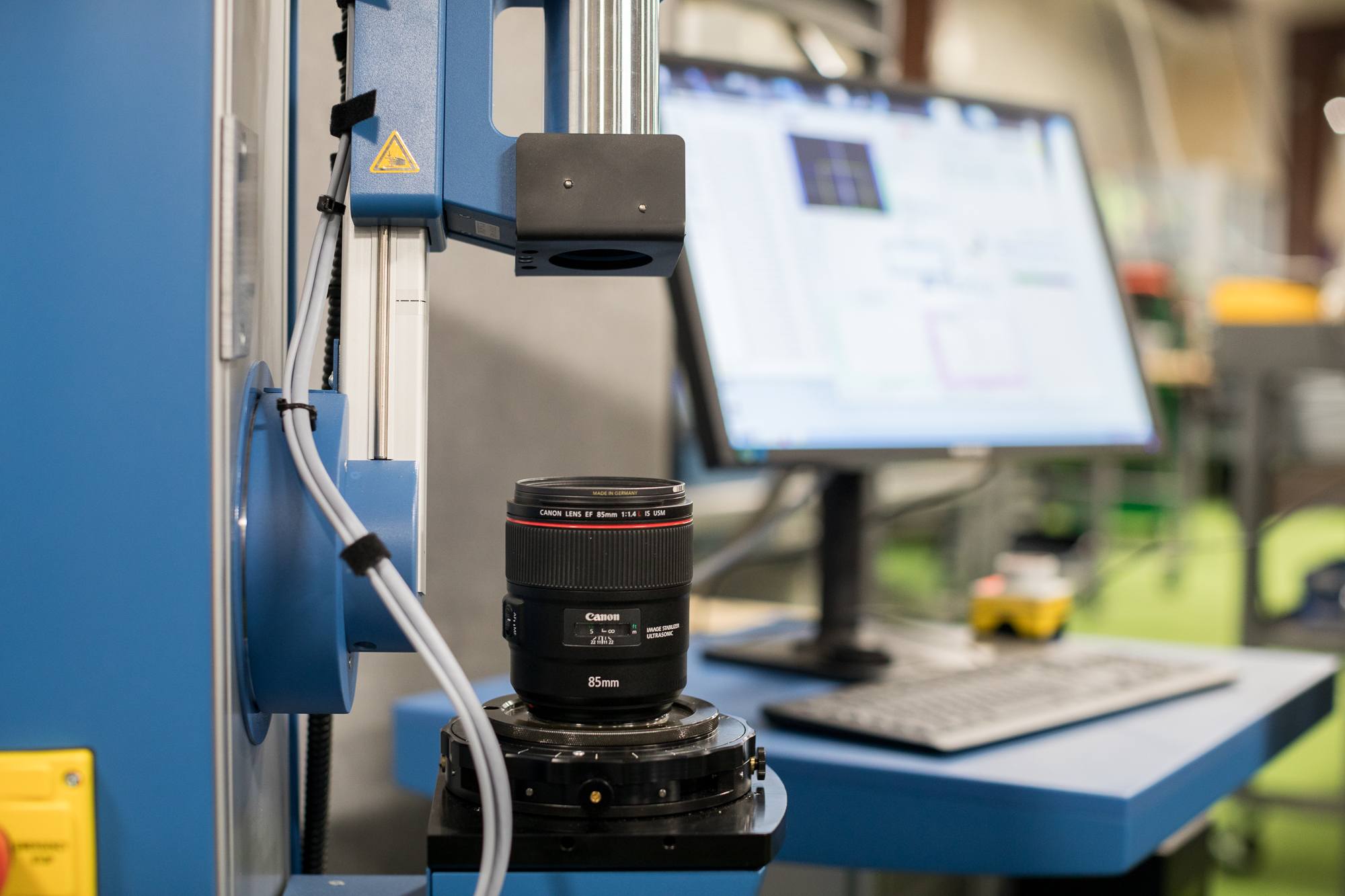

MTF テスト中、エンジニアは通常、制御されたテスト環境を使用します。

レンズには特定のカメラ センサーまたは光学測定システムが取り付けられ、特別に設計されたパターンを使用してテストされます。

このシステムは、レンズがさまざまなレベルの詳細をどの程度再現できるかを分析します。

いくつかの要素が評価されます。

1. 分解能

レンズは、微細な構造をどの程度再現できるかを判断するためにテストされます。

これは次の場合に特に重要です。

防犯カメラ

工業用検査システム

・マシンビジョン

医療画像処理

AIカメラ

レンズは基本的なレベルでは鮮明に見えますが、小さな物体や遠くの細部を捉える場合には失敗します。

2.コントラスト性能

解像度とは線が見えることだけではありません。

優れたレンズはコントラストも維持する必要があります。

たとえば、実際には 2 つのオブジェクトには明確な境界があるかもしれませんが、品質の悪いレンズを使用するとコントラストの差が減少するため、それらが融合して見えることがあります。

MTF は、レンズがさまざまな詳細レベルでコントラストをどの程度維持しているかを評価します。

3. センターとエッジのパフォーマンス

レンズを評価する際によくある間違いは、中心領域のみをチェックすることです。

ただし、実際のアプリケーションでは、イメージ全体にわたるパフォーマンスが必要です。

広角セキュリティカメラやドローンカメラでは、エッジ性能が特に重要です。

レンズは中心部の鮮明度が優れていますが、コーナー付近の鮮明度が低下する場合があります。

MTF テストにより、エンジニアは以下を評価できます。

・中心解像度

・中盤のパフォーマンス

・エッジのシャープさ

適切に設計されたレンズは、画像全体にわたってバランスの取れたパフォーマンスを維持する必要があります。

MTF 曲線を理解する

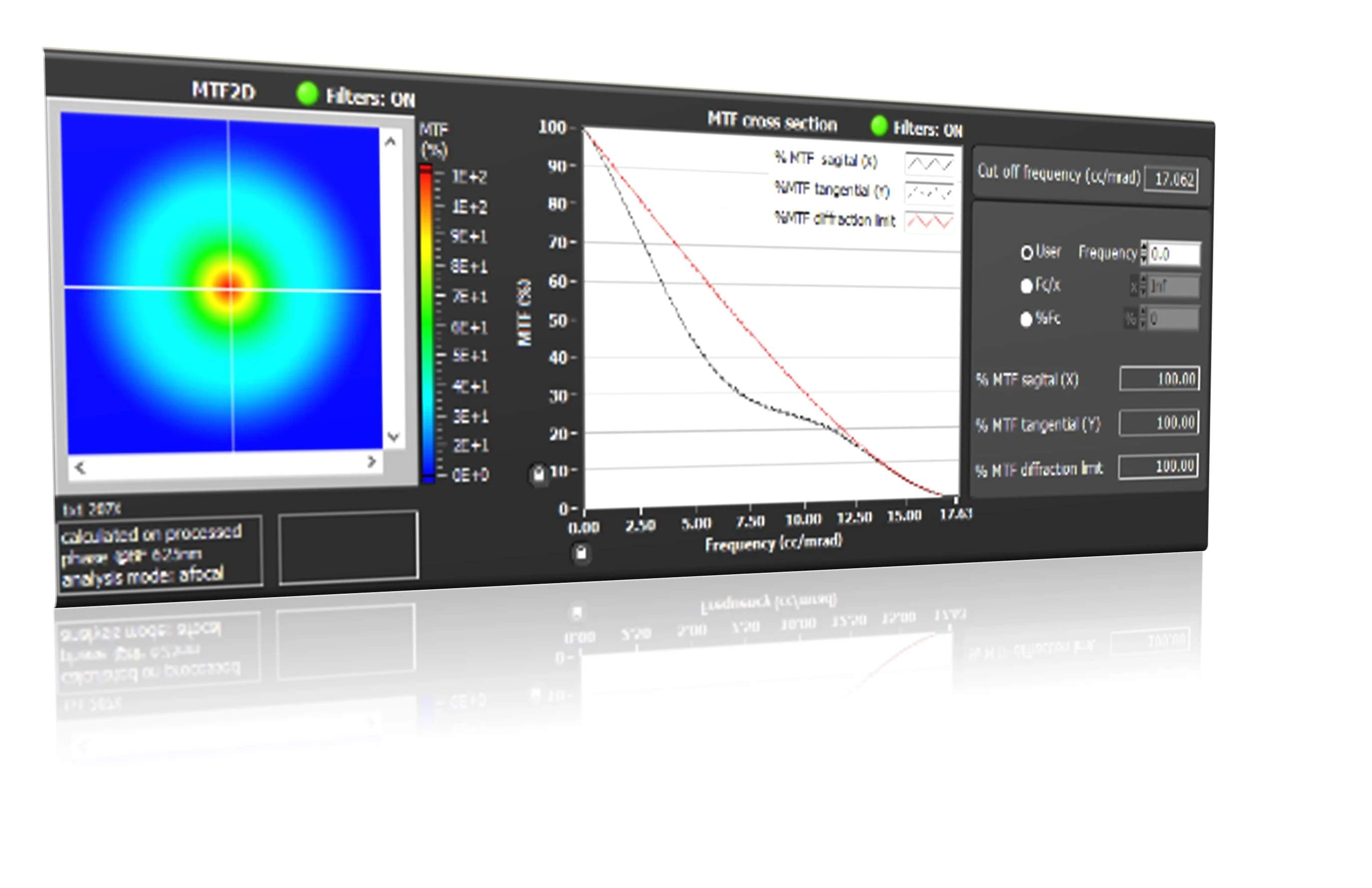

MTF 結果は通常、グラフとして表示されます。

MTF チャートは技術的に見えるかもしれませんが、基本的な考え方は簡単です。

通常、横軸は空間周波数を表します。

これは、細部がどれほど細かいかを意味します。

縦軸はコントラスト透過率を表す。

値が大きいほど、レンズがより多くのコントラストを維持することを意味します。

一般的に：

低周波数での高いMTFは、良好なコントラスト再現を意味します。

高周波数での高いMTFは、より優れた細部の解像度を意味します

強力な性能を備えたレンズは、ディテールが細かくなっても高い MTF 値を維持します。

さまざまなアプリケーションで MTF が重要な理由

カメラのアプリケーションが異なれば、光学要件も異なります。

セキュリティ監視

防犯カメラは多くの場合、次のような困難な状況で動作します。

低照度

長距離

・幅広いシーン

オブジェクトの移動

優れた MTF パフォーマンスを備えたレンズは、以下の状態を維持するのに役立ちます。

顔の詳細

・車両情報

・物体認識精度

特に AI ベースの監視システムでは、画質が検出パフォーマンスに直接影響します。

産業ビジョン

マシン ビジョン システムは、小さな違いを検査することがよくあります。

例としては次のものが挙げられます。

・製品の欠陥

・製造上のミス

コンポーネントの配置

詳細がわずかに失われると、検査の精度に影響を与える可能性があります。

高 MTF レンズは、より鮮明で信頼性の高い画像データを提供します。

ロボティクスとAIビジョン

ロボットはカメラに依存して環境を理解します。

彼らは次のことを認識する必要があります。

オブジェクト

障害物

人

動き

光学解像度が低いと、AI アルゴリズムに不確実性が生じます。

レンズのパフォーマンスが向上すると、より鮮明な視覚入力が提供されます。

医用画像処理

医療機器には多くの場合、コンパクトながら高性能の光学システムが必要です。

これらのアプリケーションでは、画像の鮮明さが診断と分析に直接影響する可能性があります。

MTF は、エンジニアが光学システムが厳しいイメージング要件を満たしていることを確認するのに役立ちます。

MTFだけがレンズの評価基準ではない

MTF は非常に重要ですが、エンジニアは 1 つのパラメータだけを使用してレンズを評価するわけではありません。

完全な光学評価には以下も含まれる場合があります。

・ディストーション

・色収差

・相対照度

ゴースト

・フレア

・フォーカスの安定性

温度性能

・機械的公差

MTF は優れているが信頼性が低いレンズは、実際の製品には適さない可能性があります。

光学工学は常にバランスが重要です。

最高のレンズとは、単に数値が最も大きいレンズではありません。

意図された用途で確実に機能するものです。

プロのレンズメーカーによる MTF データの使用方法

光学メーカーにとって、MTF テストは単なる開発ツールではありません。

これは重要な品質管理方法でもあります。

レンズ開発中、エンジニアは MTF 結果を次の目的で使用します。

・光学設計の最適化

レンズ構造を調整する

異なる素材を比較する

・組立精度の向上

大量生産中、MTF テストは、異なるバッチ間の一貫性を確保するのに役立ちます。

1 つの優れたプロトタイプを作成することは、何千もの同一のレンズを作成するよりもはるかに簡単であるため、これは特に重要です。

信頼できるレンズメーカーは、光学設計と製造プロセスの両方を管理する必要があります。

Boshi Optics: 本物の光学性能に焦点を当てる

Boshi Optics では、お客様が仕様だけを理由にレンズを購入されるわけではないことを理解しています。

信頼できる描写性能を購入します。

セキュリティ監視、AI ビジョン、ドローン、車載カメラ、医療画像処理、産業システムなどのアプリケーションの場合、光学品質は最終製品のエクスペリエンスに直接影響します。

Boshi Optics は、光学設計、精密製造、性能評価を通じて、実際のアプリケーションで安定した画質を提供するレンズ ソリューションの作成に重点を置いています。

最新のカメラ システムでは次のような理由が考えられます。

ピクセルが増えても、自動的に情報量が増えるわけではありません。

より良い光学系はより良い画像を生み出します。

そして、より良い画像はより良い意思決定を生み出します。

結論

MTF テストは、エンジニアがレンズの性能を理解するために使用する最も価値のあるツールの 1 つです。

メガピクセル数では表せないものが明らかになります。

レンズが細部をどの程度鮮明に再現するか

コントラストをどの程度維持するか

画像全体でシャープネスが一貫しているかどうか

・光学系が本当にセンサーをサポートできるかどうか

カメラレンズを選択する際には、スペックだけでなく光学性能を理解することが不可欠です。

高品質なレンズは単なるガラスではありません。

これは、イメージング システム全体の実行を可能にする基盤です。
