光学レンズ工場の内部：設計から量産まで

カメラのレンズを見ると、通常、ガラスとプラスチックでできた小さな光学部品が見えます。

しかし、その小さなレンズの背後には、はるかに複雑なプロセスがあります。

プロ仕様の光学レンズは、何百ものエンジニアリング上の決定の結果です。

・光学構造はどのように設計すればよいでしょうか？

どのガラス材料を選択する必要がありますか?

歪みはどのように制御できますか?

レンズはどのようにして画像全体の鮮明さを維持できるのでしょうか?

数千、さらには数百万のユニットが一貫して動作するにはどうすればよいでしょうか?

研究室でうまく機能するレンズは始まりにすぎません。

本当の課題は、光学設計を大規模に製造できる信頼性の高い製品に変えることです。

これが現代の光学レンズ工場内で起こっていることです。

ステップ 1: レンズを設計する前にアプリケーションを理解する

よく誤解されているのは、レンズ開発は焦点距離の選択から始まるということです。

実際には、経験豊富な光学エンジニアがアプリケーションから始めます。

監視カメラ、ドローン カメラ、医療用画像デバイス、車載カメラ、産業用ビジョン システムにはそれぞれ異なる要件があります。

レンズを設計する前に、エンジニアは以下を理解する必要があります。

どのようなセンサーが使用されますか?

どのような視野が必要ですか?

カメラはどのような環境で動作しますか?

低照度でのパフォーマンスは重要ですか?

歪みは許容されますか?

どのくらいの解像度が必要ですか?

機械的な制限は何ですか?

セキュリティカメラ用の 4mm レンズとドローン用の 4mm レンズは、光学的にまったく異なる課題です。

数字は似ているように見えるかもしれません。

エンジニアリング要件はそうではありません。

ステップ 2: 光学設計とシミュレーション

要件が明確になると、光学エンジニアはレンズ システムの設計を開始します。

現代の光学設計には、複数のガラス要素を配置するだけではありません。

エンジニアは複数の要素を同時に最適化する必要があります。

・解像度

・コントラスト

・ディストーション

・色収差

・光透過率

・相対照度

・イメージサークル

製造の実現可能性

コンピューター シミュレーション ツールを使用すると、エンジニアは物理サンプルを作成する前にさまざまな光学構造を評価できます。

この段階は、重要な質問に答えるのに役立ちます。

レンズは必要な解像度を達成できますか?

角は鋭利なままですか？

レンズは選択したセンサーで動作しますか?

さまざまな条件下でパフォーマンスはどのように変化しますか?

優れた光学設計は常にバランスが取れています。

超広角、超小型、大口径、高解像度のレンズが理想的です。

しかし、物理学では常にトレードオフが生じます。

経験豊富な光学エンジニアは、アプリケーションに最適なバランスを見つける方法を理解しています。

ステップ 3: プロトタイプの開発とテスト

光学設計が完了したら試作を行います。

この段階は理論と現実が出会う段階です。

シミュレートされたレンズは、コンピュータ画面上では完璧に見えるかもしれません。

物理世界では、次のような新たな課題が生じています。

・製造公差

・材質バリエーション

・組立精度

・機械構造

センサーの互換性

プロトタイプのテストには通常、次のものが含まれます。

光学性能試験

エンジニアは以下を評価します:

・解像度

MTF パフォーマンス

・ディストーション

・輝度均一性

色のパフォーマンス

機械試験

レンズは次の物理的要件も満たさなければなりません。

・マウント互換性

サイズ制限

・組立精度

・構造的信頼性

環境試験

用途に応じて、レンズは以下に耐える必要がある場合があります。

・温度変化

・振動

・湿度

・長期稼働

プロトタイプ開発の目標は、単に良いサンプルを 1 つ作成することではありません。

目標は、最終的に安定した生産製品となるような設計を作成することです。

ステップ 4: 精密光学部品の製造

承認後、レンズは量産に入ります。

ここが光学専門メーカーの本領発揮です。

光学製品の製造には複数のプロセスが含まれます。

光学部品加工

ガラス素子は、必要な光学性能を達成するために精密な加工が必要です。

小さな違い:

・面精度

・厚み

・曲率

最終的な画質に影響を与える可能性があります。

金型の製造と射出

多くのコンパクトカメラレンズには、プラスチック製の光学部品や構造部品が広く使用されています。

わずかな寸法の違いが以下に影響を及ぼす可能性があるため、精密な金型が不可欠です。

・フォーカス精度

アセンブリの一貫性

・光学的アライメント

レンズコーティング

光学コーティングにより次のことが改善されます。

・光透過率

・反射制御

・画像のコントラスト

高品質のコーティングプロセスにより、フレアやゴーストなどの不要な光学的問題を軽減します。

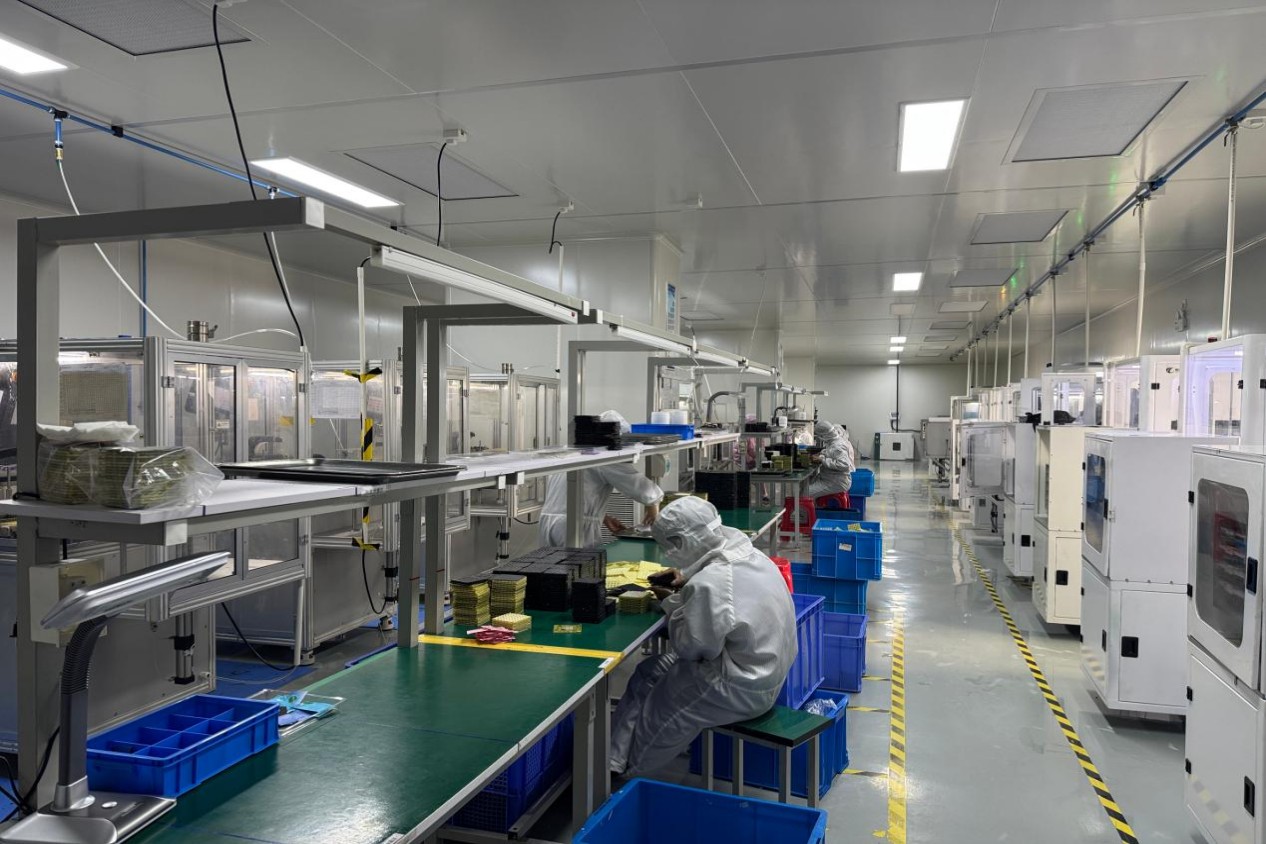

ステップ 5: レンズの組み立て

レンズの組み立ては外から見ると単純に見えるかもしれません。

ただし、光学的位置合わせは非常に敏感です。

組み立て中に、エンジニアは以下を制御する必要があります。

要素の配置

・レンズ間隔

・光軸調整

・フォーカス位置

わずかな組み立てエラーであっても、次のような影響を与える可能性があります。

・切れ味

画像の一貫性

MTF パフォーマンス

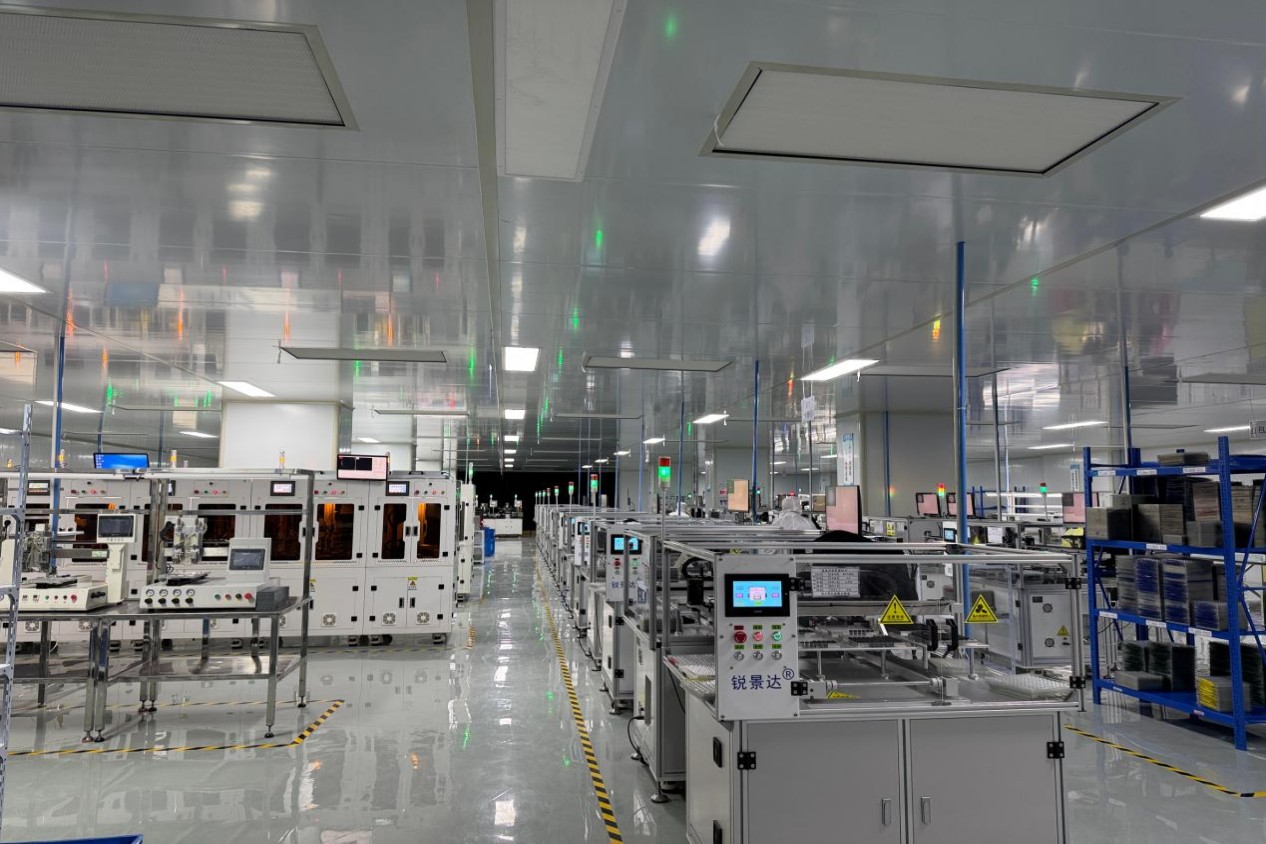

このため、現代の光学工場では自動組立および精密検査装置がますます重要になっています。

ステップ 6: 品質管理と光学テスト

優れたレンズを 1 つ作ることは、最も難しいことではありません。

何千もの同じレンズを生産することです。

大量生産には厳格な品質管理が必要です。

専門の光学メーカーは、異なる製造バッチ間の一貫性を確保するためにテスト システムを使用しています。

一般的な検査方法には次のようなものがあります。

MTFテスト

・光学測定

・偏心試験

・寸法検査

・環境試験

目的は単純です。

10,000 番目のレンズは、最初に承認されたサンプルと同様に機能するはずです。

ステップ 7: 工場での生産から顧客のアプリケーションまで

レンズは単体では存在しません。

それは完全なイメージング システムの一部になります。

専門のレンズ製造業者は、統合後にレンズがどのように機能するかを理解する必要があります。

例えば：

防犯カメラのメーカーは次のことを重視しています。

・夜間撮影

AI認識

・広域監視

ドローン会社は次のことを重視しています。

・重量

視野

低照度でのパフォーマンス

ロボット メーカーは次のことに関心を持っています。

・精度

・信頼性

リアルタイム認識

最高の光学サプライヤーは、単にレンズを製造するだけではありません。

これらは、顧客が画像の問題を解決するのに役立ちます。

ボシ光学 の内部: 光学設計と製造能力の結合

でボシ光学、当社は、光学製品を成功させるには、エンジニアリングの知識と製造経験の両方が必要であると考えています。

当社の光学製造プロセスは、光学部品加工、精密金型製造、射出成形、レンズ組立、品質検査など複数の段階に及びます。

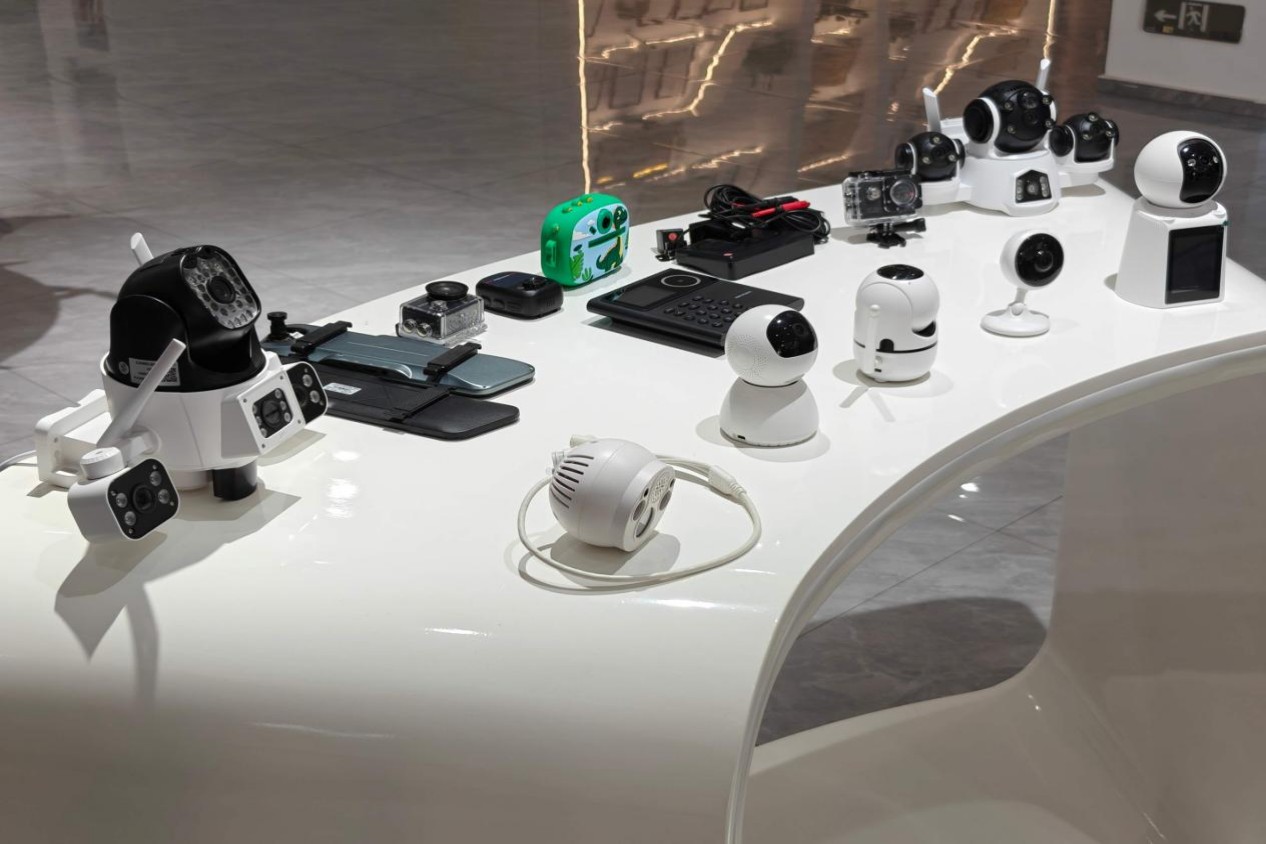

ボシ光学 は、光学開発、生産、自動組立、光学テストをカバーする機能を備え、セキュリティ カメラ、AI ビジョン システム、ドローン、自動車用画像処理、医療機器、産業用カメラなどのアプリケーション全体で顧客をサポートしています。

光学製造においては、設計能力と製造能力を切り離すことはできないからです。

一貫して生産できない完璧な光学設計は成功した製品とは言えません。

最後に: すべてのカメラのレンズには物語がある

カメラのレンズは小さく見えるかもしれません。

ただし、信頼性の高いレンズを作成するには、次のことが必要です。

・光工学

精密製造

テスト経験

・生産管理

継続的な改善

設計コンセプトから量産までの過程で、真の光学専門知識が構築されます。

そしてそれが、レンズサプライヤーと実際の光学製造パートナーを分けるものです。
