信頼できる光学レンズメーカーとは何ですか? 7 つのチェック要素

光学レンズのサプライヤーを見つけるのは難しくありません。

本格的なカメラプロジェクトで信頼できるカメラを見つけるのは別の話です。

オンラインで「カメラ レンズ メーカー」を検索すると、CCTV レンズ、自動車用レンズ、マシン ビジョン光学機器、ドローン レンズ、医療用レンズ、カスタマイズされた光学製品を提供する企業がすぐにたくさん見つかります。

カタログは似ているかもしれません。

価格は魅力的に見えるかもしれません。

本当の違いは、通常、設計の変更が必要な場合、サンプルがカメラと一致しない場合、または 10,000 台の生産ユニットが最初の 10 台とまったく同じように動作する必要がある場合など、後から現れます。

購入者の視点から見ると、光学レンズ メーカーを選択する前に確認する価値のある 7 つの項目があります。

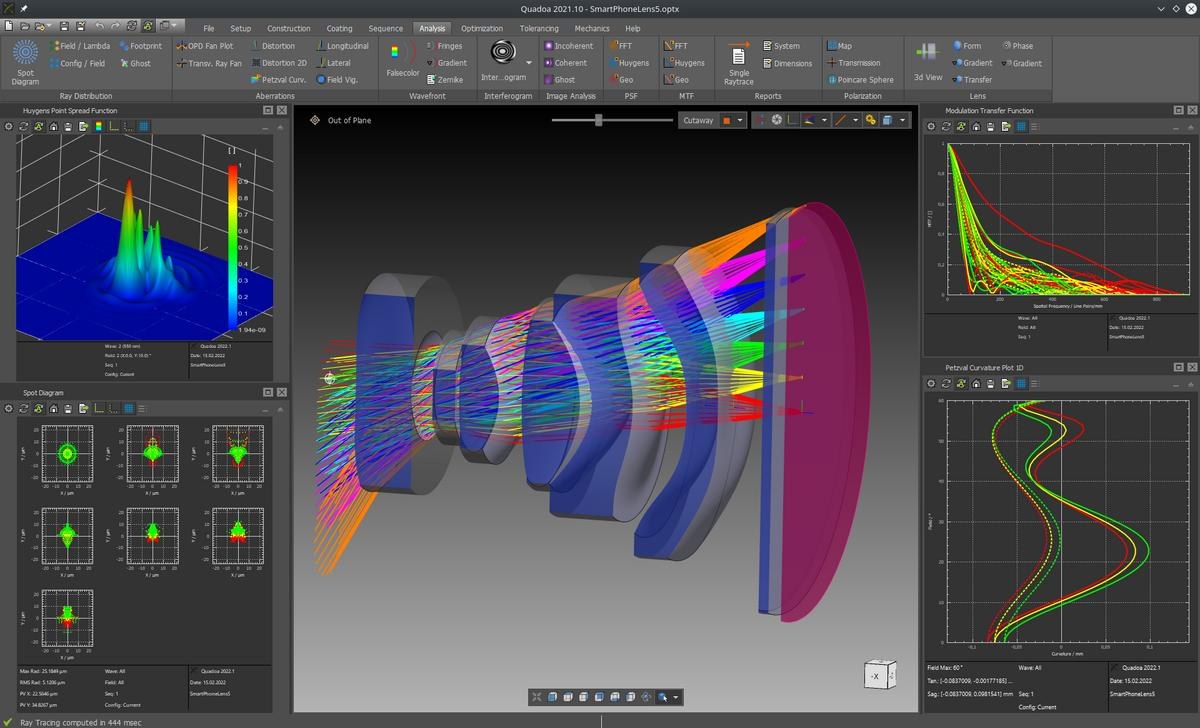

1. 光学設計能力

これが最初の質問になります。

ない：

「レンズのモデルは何種類ありますか？」

しかし：

「私の実際の用途に合わせてレンズを設計または最適化してもらえますか?」

専門の光学メーカーは、次の関係を理解する必要があります。

・センサーサイズ

・ピクセルサイズ

・焦点距離

視野

・絞り

CRA

・イメージサークル

・ディストーション

・解像度

レンズの選択は単に焦点距離を合わせるだけの問題ではないため、これは重要です。

たとえば、4mm レンズは、センサー、イメージサークル、光学構造、およびアプリケーションに応じて、非常に異なる結果を生み出す可能性があります。

最良のサプライヤーは、必ずしも最大のカタログを持っているサプライヤーであるとは限りません。

これにより、特定の光学ソリューションが機能する理由、または機能しない理由がわかります。

2. 試作開発力

優れた仕様書は役に立ちます。

良いサンプルは良いものです。

大量生産の前に、バイヤーはメーカーが光学コンセプトから物理プロトタイプに迅速に移行し、実際の条件下で評価できるかどうかを知る必要があります。

本格的なプロトタイプのプロセスでは、次のことを考慮する必要があります。

・実際のセンサーの互換性

必要な視野

・機械的寸法

・画質

・フォーカス位置

・ディストーション

低照度でのパフォーマンス

環境要件

これは、カスタマイズされたレンズの場合に特に重要です。

最初のプロトタイプは完璧である必要はありません。

重要なのは、メーカーが問題を特定し、効率的に設計を改善できるかどうかです。

そこからエンジニアリングの経験が発揮され始めます。

3. 製造能力

これは当然のことのように聞こえますが、見落とされがちです。

メーカーは良いサンプルを製造できるかもしれませんが、注文が大量になると苦労します。

生産能力を評価する際、バイヤーは工場の規模以外にも目を向けて次のことを尋ねる必要があります。

どのプロセスが内部で管理されていますか?

月産能力はどれくらいですか？

組み立てはどの程度自動化されていますか?

生産のボトルネックはどのように処理されますか?

需要に応じて容量を増やすことができますか?

によると、ボシ光学同社のカタログに記載されている製造チェーンには、光学レンズの冷間加工、精密金型の製造と射出成形、レンズの組み立て、品質検査が含まれています。同社はまた、より広範な製造情報の中で、月間 200 万個を超えるレンズ生産量を報告しています。

光学製品の製造には多くの相互接続されたプロセスが含まれるため、この種の統合構造は重要です。

設計、成形、組立、検査が密接に連携すると、最終製品の管理が容易になります。

4. MTF と光学テスト

サプライヤーから次のように言われた場合:

「私たちのレンズは非常にシャープです。」

聞く：

「どうやって測るの？」

これは驚くほど役に立つ質問です。

専門的な光学製品の製造には客観的なテストが必要です。

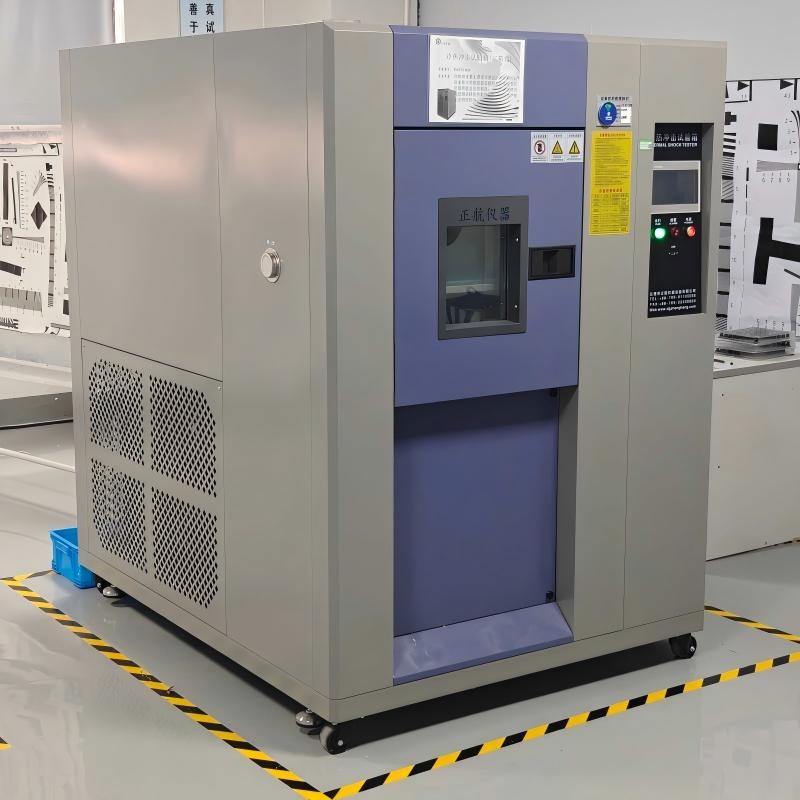

ボシ光学 のカタログには、MTF 測定システム、自動 MTF 選別システム、偏心試験機、ミツトヨ 2D 測定装置、Panasonic 3D 測定システム、温度サイクルチャンバーなどの機器がリストされています。

MTF テストは、単にレンズが「4MP」、「8MP」、または「高解像度」であると主張するよりも、光学解像度のより意味のある全体像を提供するため、特に重要です。

バイヤーにとって重要なことは、工場が印象的な外観の機械を所有しているかどうかではありません。

重要な質問は次のとおりです。

その設備は実際に生産品質を管理するためにどのように使用されているのでしょうか?

5. 品質マネジメントシステム

認証によって自動的にレンズが完璧になるわけではありません。

しかし、構造化された品質管理を持たないメーカーは、大量生産中にさらに大きな問題を引き起こす可能性があります。

購入者は次のことを理解する必要があります。

入荷した材料の検査

・プロセス制御

・最終検査

バッチトレーサビリティ

・不適合品の取り扱い

是正措置

エンジニアリング変更管理

ボシ光学 社の材料リストには、次のような認証が含まれています。ISO 9001:2015、ISO 14001:2015、ISO 45001:2018、および IATF 16949:2016.

特に自動車関連プロジェクトの場合、生産の一貫性とトレーサビリティはオプションの詳細ではないため、構造化された品質システムがさらに重要になります。

6. OEM/ODM の柔軟性

サプライヤーは非常に印象的な標準カタログを持っている場合があります。

次に、次のように尋ねます。

「バレルを交換してもらえますか？」

突然、事態は複雑になります。

このため、OEM/ODM 機能を早期に評価する必要があります。

一般的な要件には次のようなものがあります。

異なる焦点距離

異なる視野

カスタム機械寸法

異なるマウント

・センサーマッチング

IRカットまたはIRコフォーカス要件

・防水構造

・温度補償

カスタマイズされた光学構造

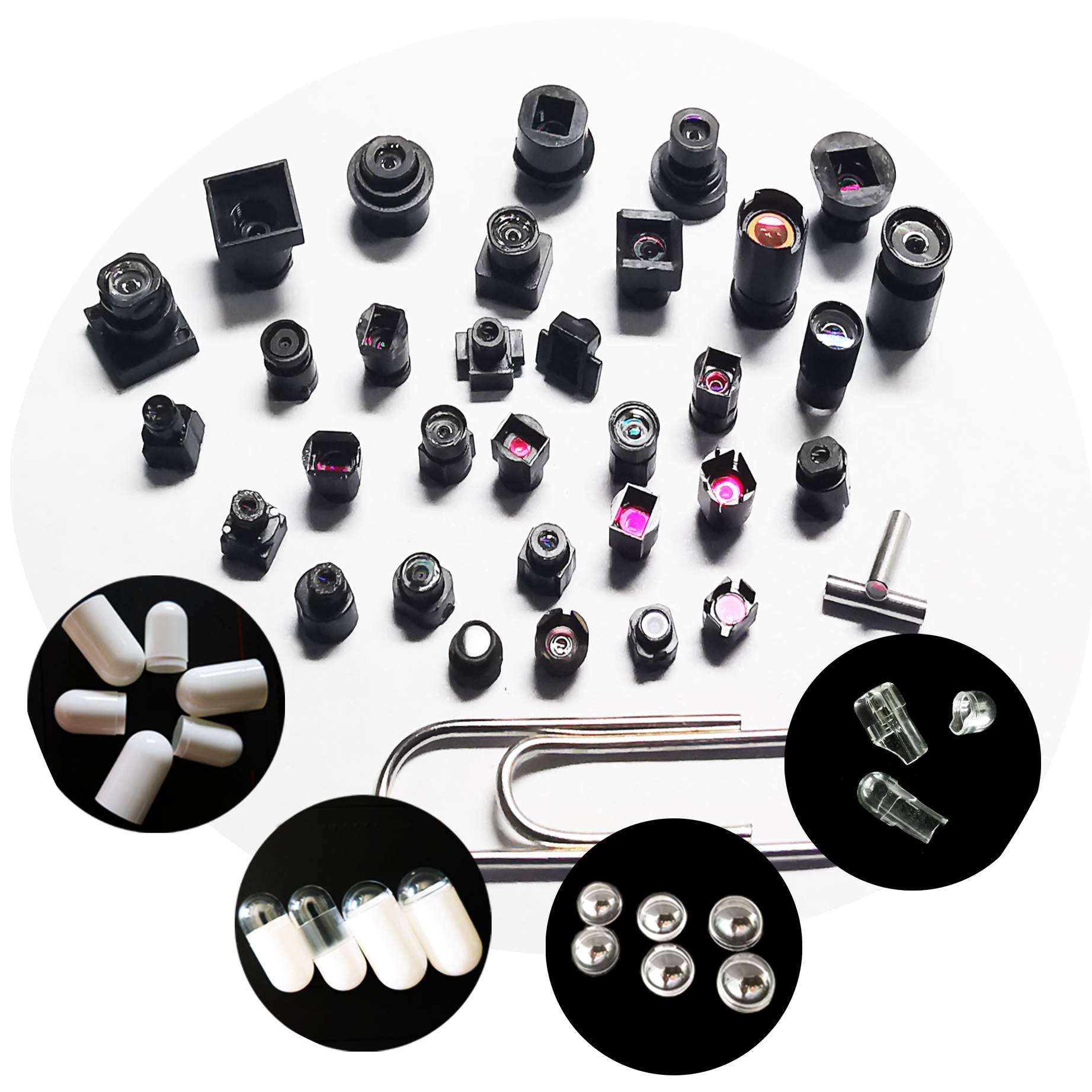

ボシ光学 の資料では、カスタマイズされた光学製品および OEM/ODM サービスがそのビジネス提供の一部であることが明示されています。このカタログには、標準のセキュリティ カメラ レンズ以外のカスタマイズされたガラス レンズやその他の光学製品も紹介されています。

カスタマイズの本当の利点は、単に異なる製品を入手できることではありません。

お客様のカメラ周りの光学系を最適化することが可能です。

7. 量産一貫性

プロジェクトがすでに量産に向けて進んでいる場合、これはおそらく私が最初に置く要素です。

なぜなら、良いレンズを 1 つ作ることは最も難しいことではないからです。

承認されたサンプルと同様に動作する何千もの優れたレンズを生産します。

小さなバリエーション:

・レンズのセンタリング

・要素の間隔

・バレル寸法

・組立位置

・接着剤の塗布

・フォーカス位置

画像パフォーマンスに影響を与える可能性があります。

これが、自動組立と自動検査が非常に価値のある理由です。

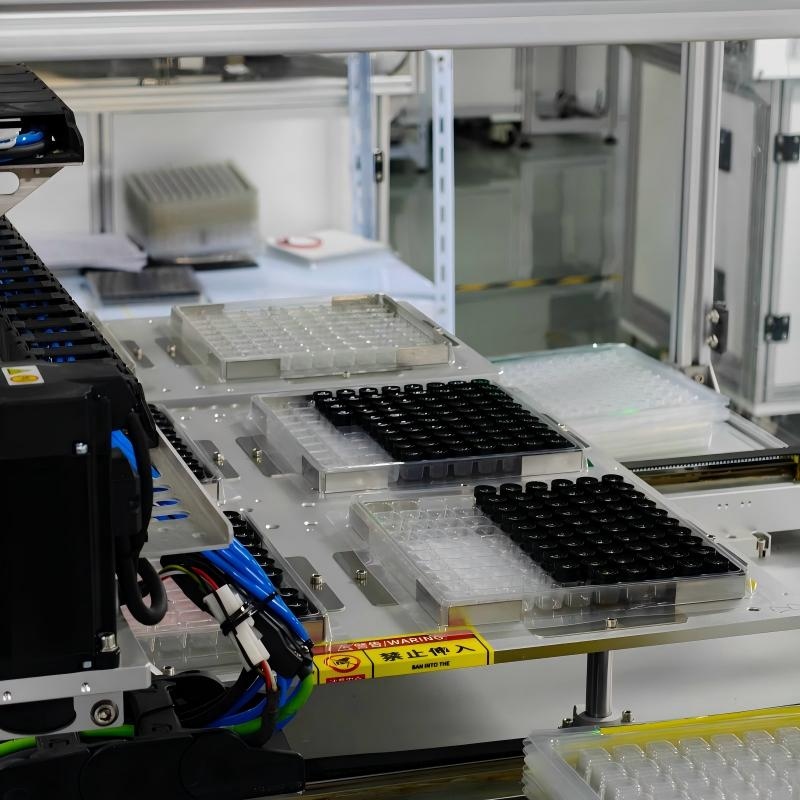

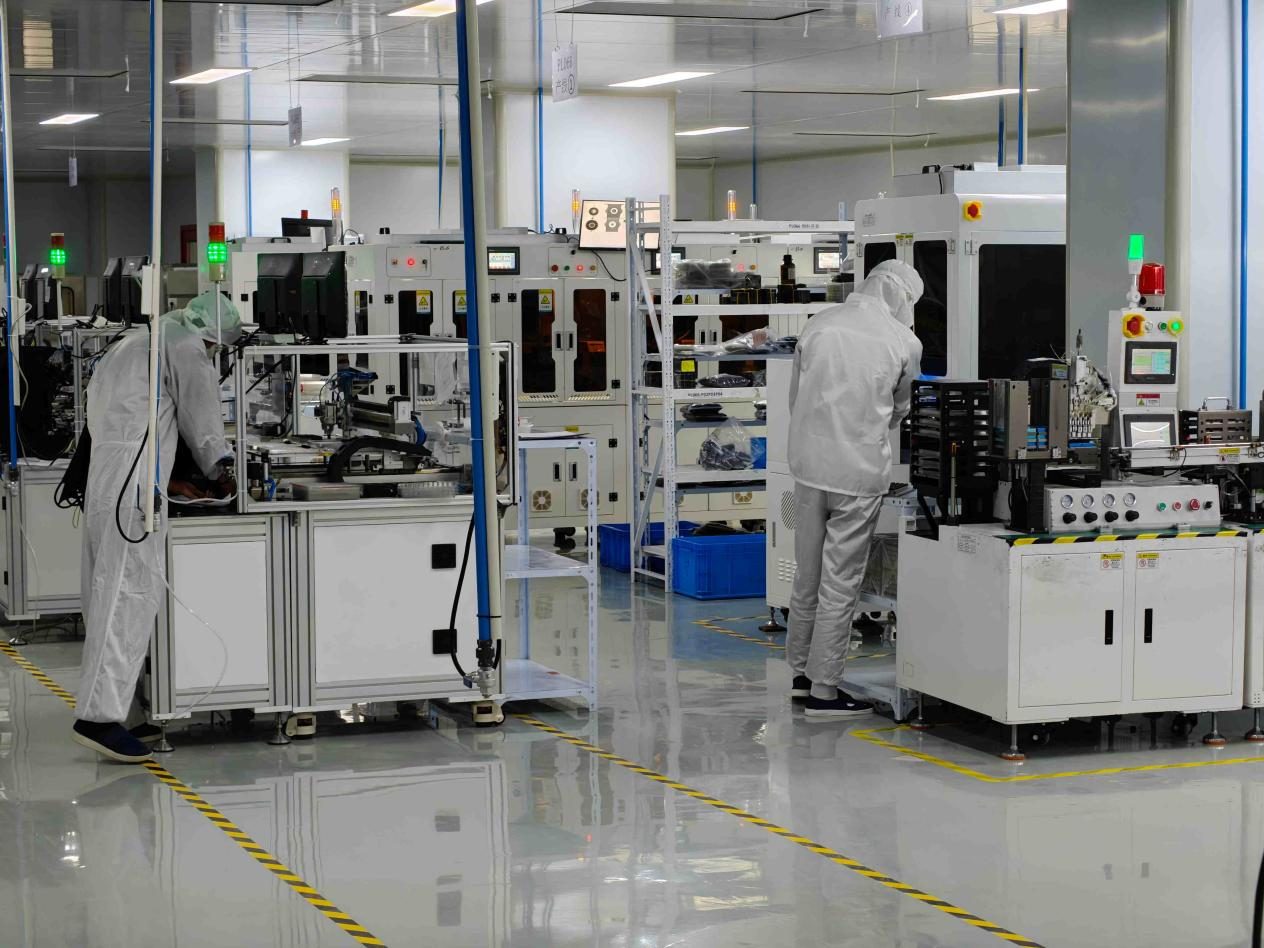

ボシ光学 のリストにある機器には、全自動組立機械、視覚ガイド付き組立システム、多段階組立システム、自動 MTF 仕分け、その他の検査機器が含まれます。

購入者にとって、これは非常に実用的なことを意味します。

会話は「このレンズを作れますか?」で終わってはいけません。

聞く：

「50,000 番目のレンズがサンプルと同じように機能することをどうやって確認しますか?」

それは、開発能力と製造能力を分ける問題です。

価格はどうですか？

もちろん、価格は重要です。

見積書を見ずに光学レンズを購入する人はいません。

ただし、価格は状況に応じて評価される必要があります。

安価なレンズでも、次のような原因が発生すると高価になる可能性があります。

カメラの手直し

・組み立て歩留まりが悪い

追加の校正

生産の遅延

顧客の返品

現場での故障

同様に、最も高価なサプライヤーが自動的に最良であるとは限りません。

より良い質問は次のとおりです。

プロジェクト全体のリスクが最も低いのはどのサプライヤーですか?

長期的なカメラ プロジェクトの場合、一貫性とエンジニアリング サポートは、単価のわずかな違いよりもはるかに価値があります。

バイヤー向けの実用的なチェックリスト

光学レンズメーカーを承認する前に、私は次の 7 つの質問をします。

1.なぜこのレンズが私のセンサーに適合するのか説明していただけますか?

2.テスト用に機能的なプロトタイプを提供してもらえますか?

3.どの製造プロセスが内部で管理されていますか?

4.MTFやその他の光学パラメータはどのように測定しますか?

5.どのような品質管理システムを運用していますか?

6.どの程度のカスタマイズをサポートできますか?

7.大量生産時の一貫性をどのように保証しますか?

サプライヤーがこれらの質問に明確に答えられる場合は、おそらく適切な会話ができています。

会話が価格、納期、製品カタログに戻ってしまう場合は、まだ適切な技術パートナーと話していない可能性があります。

製造統合が重要な理由

光学製品は、製造上の小さなばらつきに非常に敏感です。

だからこそ、統合されたサプライチェーンは重要な利点をもたらすことができます。

星光学の製造情報では、光学レンズ加工、精密金型製造および射出成形、レンズ組立、品質検査までを一貫して説明しています。その機器リストには、自動組立システムや光学検査システムも含まれています。

これにより、メーカーは複数の方向からプロジェクトにアプローチできるようになります。

光学的な結果が満足のいくものでない場合は、光学設計が必要となる場合があります。

あるいは造形とか。

または機械的公差。

あるいは組み立て。

またはテスト。

これらの段階を接続できることは、多くの場合、単に大規模な製品カタログを持つことよりも価値があります。

もう 1 つ: コミュニケーションについて尋ねてください

これは小さな問題のように思えます。

そうではありません。

光学プロジェクトには多くのやりとりが含まれます。

「TTLを減らすことはできますか？」

「これは私たちのセンサーで動作しますか?」

「イメージサークルを変更すると、FOV はどうなるでしょうか?」

「エッジ解像度を向上させることはできますか?」

「同じ住まいを続けてもいいですか？」

信頼できるサプライヤーは、単に「はい」または「いいえ」で答えるのではなく、これらの質問を技術的な議論に変えることができる必要があります。

そして、場合によっては、優れたサプライヤーからの最良の答えは次のとおりです。

「まずそれをテストする必要があります。」

それは弱い答えではありません。

通常、それははるかに信頼できるものです。

最終的な考え: サプライヤーだけでなくメーカーも選択してください

光学レンズのメーカーを選択するとき、購入者は多くの場合、次の 3 つのことから始めます。

価格。製品。配達。

それらは重要です。

しかし、本格的なプロジェクトの場合は、さらに 4 つの質問があります。

彼らはそれをデザインできるでしょうか？

彼らはそれをテストできるでしょうか？

一貫して製造できるのでしょうか？

何か問題があったときにサポートしてもらえますか?

それが、レンズを購入することと、信頼できるサプライチェーンを構築することの本当の違いです。

ボシ光学 は、光学開発、統合製造、自動組立、光学テスト、品質管理、OEM/ODM 機能を組み合わせて、セキュリティ、自動車、医療画像、およびその他の光学アプリケーションにわたって顧客にサービスを提供します。

中国で光学レンズメーカーを探しているバイヤーにとって、それは最終的に評価されるべきことです。

誰が一番長いカタログを持っているのかというとそうではありません。

誰が一番早く見積もりを出すかではありません。

そして、誰が最安値を付けるかというと必ずしもそうではありません。

プロジェクトが複雑になっても納品できるメーカーを選びましょう。
