VR 光学レンズと光学ソリューション: 技術分析と応用の展望

VR 光学レンズと光学ソリューション: 技術分析と応用の展望

VR 光学システムは、仮想現実デバイスの中核コンポーネントとして、ユーザーの没入感と快適さに直接影響します。現在の VR レンズ技術は、初期の非球面レンズからフレネル レンズやパンケーキ短焦点光学ソリューションまで進化しました。将来のトレンドは、センサー フュージョン、コンピューテーショナル フォトグラフィー、専用処理チップの相乗的なイノベーションに焦点を当てるでしょう。、広視野 (FOV)、高解像度、歪み制御などの主要なパフォーマンス指標のバランスをとることを目指しています。この記事では、VR レンズの技術原理、アプリケーション シナリオ、将来の方向性について詳細に分析し、業界関係者にとって専門的な参考資料として提供します。

I. VRレンズのコア技術と光学ソリューション

VR レンズの主な技術的課題は、限られた光路内で高解像度、広い FOV、低歪みを達成することにあります。現在、主流の VR 光学ソリューションには、フレネル レンズ、パンケーキ短焦点光学系、および自由曲面光学系が含まれます。

フレネル レンズは、消費者向け VR ヘッドセットの主流の選択肢です。従来の凸レンズの表面を同心円状のリングに圧縮し、曲率を維持しながら厚さを大幅に削減します。 Meta Quest 2/3 や HTC Vive などの製品は、このアプローチを使用しています。フレネル レンズの利点には、低コスト、成熟した製造プロセス、および ~100° FOV を達成できる機能が含まれます。。ただし、迷光、ゴースト、コントラストの低下、エッジ画質の低下、およびアイボックスの制限を引き起こすリング回折の問題があります。

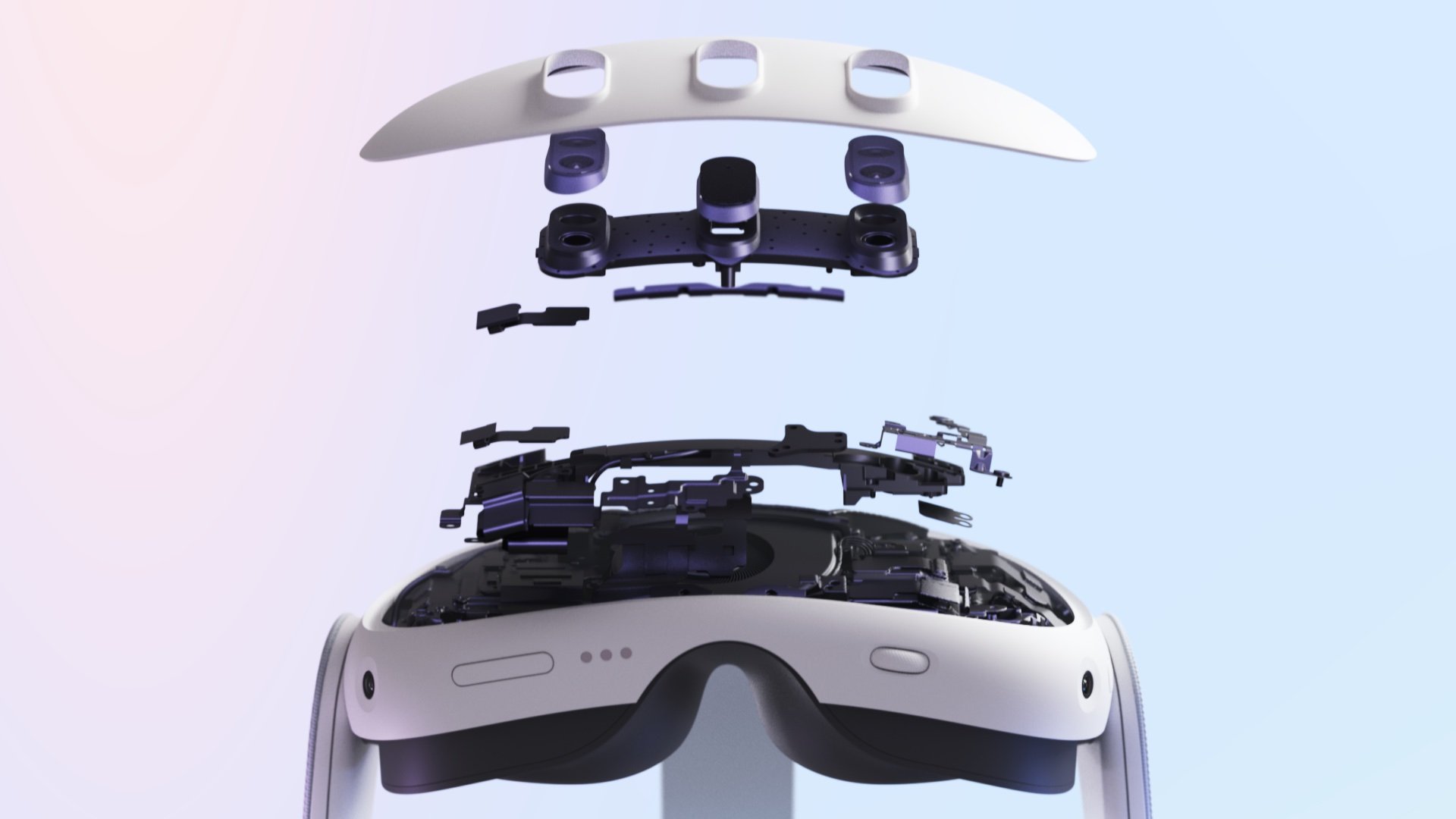

パンケーキ短焦点光学系は、急速に進歩する技術的道筋を表しています。偏光子と半反射・半透過フィルムを使用することで、光がレンズ内で複数回反射され、光路が折り返されモジュールの厚みが大幅に低減されます。 Meta Quest Pro、Apple Vision Pro、PICO 4 などのハイエンド デバイスはこのソリューションを採用しています。パンケーキ光学系は、厚さを従来の設計の 3 分の 1 から 2 分の 1 に減らすことができ、より大きなアイレリーフ (最大 20 mm 以上) を提供できます。、視度調整をサポートし、迷光を軽減します。ただし、光学効率が低く (全体の透過率が約 30 ～ 50%)、偏光ディスプレイに大きく依存し、高い製造精度が要求され、コストが高くなります。

自由曲面光学は、非回転対称の高度にカスタマイズされた表面を採用することにより、従来の対称光学設計の制約を打ち破ります。自由曲面光学系は FOV、アイボックス、収差を同時に最適化できるため、コンパクトな設計に適しています。ただし、高度な光学シミュレーション ソフトウェアを必要とする複雑な設計プロセスが必要であり、製造上で重大な課題が生じるため、現在の使用は主にハイエンドまたはエンタープライズ グレードの装置に限定されています。

キヤノンの RF5.2mm F2.8 L DUAL FISHEYE デュアル魚眼レンズは、VR コンテンツ キャプチャにおける革新を表しています。各魚眼レンズは約 190° FOV をカバーし、瞳孔間ベースラインが 60 mm であるため、人間の両眼視差をシミュレートして 180° 3D VR コンテンツを直接生成します。従来のデュアルカメラ リグと比較して、キヤノンのデュアル魚眼レンズはポストプロダクションのステッチを排除することで撮影ワークフローを簡素化し、制作の障壁を大幅に下げます。。光学構造はレトロフォーカス設計（負の前群、正の後群）と非球面レンズを組み合わせて諸収差を補正し、回折限界に近いMTF性能を実現しています。 EOS R5 C などのプロ用カメラと組み合わせると、8K 解像度のキャプチャがサポートされ、片目あたり 3,684 ピクセルの有効円形ピクセル直径が得られます。

II.業界を超えた VR レンズの応用シナリオ

VR レンズ テクノロジーは、映画やテレビの制作、不動産のビジュアライゼーション、観光プロモーション、医療トレーニングなどの分野で広く採用されており、それぞれに異なる性能要件が課されます。

映画やテレビの制作において、キヤノンの EOS VR システムは、プロフェッショナルな 3D VR コンテンツ作成に不可欠なツールとなっています。RF5.2mm デュアル魚眼レンズは 180° FOV と F2.8 絞りをサポートし、低照度条件でも高品質の VR キャプチャを可能にします。。たとえば、天体写真家の戴建峰氏は、超広角と優れた高 ISO 性能を活用して、このレンズを中国の宇宙ステーションの追跡に使用しました。結婚式の写真家 Sheng Xiyang は、ポストプロダクション ソフトウェアのリアルタイム プレビューおよび変換機能のおかげで、EOS VR システムを使用して 1 人での作業効率を向上させ、3D VR コンテンツを迅速に生成しました。プロフェッショナルな VR 制作には、高解像度 (≥4K)、低歪み (<5% バレル歪み)、広い FOV (≥180°)、高速オートフォーカス、およびダイナミックなシーンへの適応性を備えたレンズが必要です。

不動産ビジュアライゼーションでは、VR レンズは高忠実度の 3D モデリングと詳細なテクスチャの再現を可能にする必要があります。部屋のレイアウト、家具の配置、素材の質感を正確に捉えるために、レンズは広い FOV (≥120°) と高解像度 (≥8K) をサポートする必要があります。。 3D 再構成はソフトウェア (Unity3D など) に依存しますが、レンズ自体は迅速なデータ取得を容易にする必要があります。仮想環境が現実と一致していることを確認し、クライアントの信頼を高めるには、高い色の忠実度と低い歪みが不可欠です。軽量設計は、室内撮影時の動きやすさにも重要です。

観光促進には、携帯性と環境適応性が最も重要です。観光に焦点を当てた VR キャプチャには、広い FOV (≥180°)、高ダイナミック レンジ (HDR)、および干渉 (群衆や天候の変化など) に対する堅牢性を備えたレンズが必要です。。スリムなプロファイルにパンケーキ光学系を備えた Meta Quest Pro のような消費者向け VR ヘッドセットは、観光 VR 撮影に好まれています。これらのアプリケーションは、さまざまな照明下での一貫したパフォーマンスと、迅速なシーンの遷移とマルチユーザー インタラクションのリアルタイム レンダリングのサポートを必要とします。

医療訓練には最も厳しい要件が課されます。高解像度 (≥10K)、超低歪み (<2%)、正確な FOV 制御。 VR はすでに医学教育に大きな影響を与えています。たとえば、孫文記念病院の李春海教授のチームは、直感的な学習のための没入型 3D 解剖学的モデルを構築する「VR ベースの医学教育システム」を開発しました。医療 VR アプリケーションでは、診断の正確さと教育効果を確保するために、1:1 の拡大と正確な色の再現が必要です。

Ⅲ． VR レンズ評価の主要な性能指標

VR レンズの性能は、FOV、解像度、歪み制御、光学効率、アイボックスに基づいて評価されます。

FOV は没入感の重要な指標です。プロフェッショナル向け VR キャプチャ レンズ (例: Canon のデュアル魚眼レンズ) は通常、180° 以上の FOV を必要とします。、一方、消費者向け VR ヘッドセットは通常 90 ～ 120° を提供します (例: Meta Quest Pro)。人間の目の平均水平視野角は約 122°で、垂直方向の範囲は上方向に約 42°、下方向に約 52°です。したがって、理想的な VR レンズは、この自然な範囲に近似する必要があります。 FOV が大きいと没入感が高まりますが、エッジ画像の劣化と光学設計の複雑さが悪化します。

解像度は表示パネルとの相乗効果を考慮する必要があります。プロフェッショナル向け VR キャプチャ レンズ (キヤノンのデュアル フィッシュアイなど) は 8K/4K 解像度をサポートし、一般消費者向けヘッドセットでは 4K+ マイクロ OLED パネルの採用が増えています。解像度は明瞭さと詳細に直接影響しますが、FOV とのトレードオフが関係します。つまり、FOV が固定されている場合、空間解像度が高くなると角度解像度も向上します。角度解像度は、視覚的な一貫性を確保するために、ニアアイ ディスプレイ (NED) の仕様 (例: DPX/°) と一致する必要があります。

歪みの制御は依然として設計上の主要な課題です。VR レンズでは、中心領域と端領域の間で倍率が一貫していないため、一般的に樽型歪みが発生します。。これは、光学設計 (非球面要素など) とソフトウェア補正 (EOS VR Utility での ERP 変換など) によって軽減されます。変調伝達関数 (MTF) は重要な光学性能指標であり、値が 1 に近いほど、コントラストと解像度が優れていることを示します。MTF 曲線が平坦であるということは、中心から端までのパフォーマンスのギャップが小さいことを意味します。矢状線と子午線の位置がより密接であることは、軸外のレンダリングが良好であることを示します.

光学効率と輝度の均一性は、消費電力とユーザーエクスペリエンスに直接影響します。パンケーキ光学系は、繰り返しの偏光と部分反射損失 (バウンスごとに 50%) により効率が低下します (10%)。、より明るいディスプレイと相互に最適化された光学ディスプレイ システムが必要になります。対照的に、フリーフォームおよびデュアル魚眼設計では、最適化された光路により 30 ～ 50% の効率を達成できます。

アイボックス (ユーザーが目を動かしながら画像全体を見る領域) は、快適さにとって非常に重要です。ハイエンドデバイス (Apple Vision Pro など) は、より大きなアイボックス (直径 8 ～ 15 mm、アイレリーフ 15 ～ 25 mm) を提供します。 視度調整機能を備えているため、近視ユーザーが眼鏡なしで使用できるようになります。消費者向けデバイスは、コストとテクノロジーの制約を受けて、通常、より小さなアイボックスを提供します。

IV.新しいトレンドとイノベーションの方向性

VR レンズ テクノロジーは、センサー フュージョン、コンピューテーショナル フォトグラフィー、専用処理チップという 3 つの主要なイノベーションによって推進され、インテリジェンス、効率、手頃な価格の向上を目指して進化しています。

センサーフュージョンは環境認識を強化します。LiDAR とカメラのフロントエンド融合 (例: Huawei Limera) により、車室内の障害物検出と正確な空間マッピングが可能になります。 VR では、LiDAR がセンチメートル未満の位置精度を実現し、カメラが色とテクスチャをキャプチャして、3D 再構成の品質を共同で向上させます。たとえば、DJI の LiDAR フォーカス レンジャーはカメラと統合されており、レンズの焦点距離に合わせて取り付け距離 (0 ～ 300 mm) とフランジ焦点距離を調整できます。

コンピューテーショナル フォトグラフィーは、特にマルチフレーム合成と AI ノイズ除去を通じて VR で注目を集めています。Neural Radiance Fields (NeRF) は、マルチビュー画像からダイナミックなシーンを生成し、マルチレンズセットアップへの依存を軽減します。。 2025 年には、動的再構成手法 (D-NeRF、NSFF など) は時間変数とシーン フローを使用して移動オブジェクトを処理しますが、高精度のカメラ ポーズが必要となり、より高いレンズの安定性が求められます。 Nerfies のような技術は、動的変形フィールドを最適化し、ニューラル ネットワークが隣接するフレームから学習し、マルチビューの依存性を軽減できるようにします。

専用の処理チップにより、光学データの処理が高速化されます。VeriSilicon の NPU IP は、主要なグローバル VR/AR クライアントのカスタム チップに統合されています、3D 再構築に特化したコンピューティングを提供します。 2025 年には、Skyworth Digital のような企業が、VR 光学モジュールと NPU を共同最適化する、スマート モビリティ向けのチップレット ベースのプラットフォームを開発しています。このようなチップは処理速度を向上させ、待ち時間を短縮し、ユーザー エクスペリエンスを向上させます。

V. レンズ選択の指針と今後の展望

レンズの選択は、特定のアプリケーションのニーズに合わせて行う必要があります。

· 消費者向けオールインワン (コスト効率に優れた): フレネル レンズは、低コストで成熟したサプライ チェーンを提供します (例: Meta Quest 2/3)。

· プレミアムコンシューマー / ライトオフィス (例: Vision Pro): パンケーキ光学系 + マイクロ OLED により、スリムなフォームファクター、高い PPI、快適なアイボックスが実現します。

· エンタープライズトレーニング/シミュレーション: フリーフォームまたは広視野角のパンケーキ光学系は、画質と没入感 (医療トレーニングなど) を優先します。

· 映画制作: Canon EOS VR システムは 3D VR ワークフローを合理化します。 RF5.2mm デュアル魚眼レンズは、180° FOV と F2.8 の絞りで優れた性能を発揮します。

· 次世代 VR (5 年後): 可変焦点パンケーキ + アイトラッキングは、輻輳調節競合 (VAC) に対処します。メタサーフェスとホログラフィック光学素子 (HOE) により、超薄型、広視野、収差のないシステムが可能になる可能性があります。

今後のVRレンズ開発は3つの方向に焦点を当てる:

1. ハイブリッド光学設計 (例: 「パンケーキ + フリーフォーム」、「多層パンケーキ」) FOV を拡大し、エッジ品質を向上させます。

2. 視線追跡による動的光学系 中心窩レンダリングと局所的な光学最適化を組み合わせます。

3. AI支援による光学設計 自動歪み補正にニューラル レンズ モデルを使用し、従来のキャリブレーションへの依存を軽減します。

テクノロジーが進歩するにつれて、VR レンズは、広い FOV と高解像度のバランスを取り、ダイナミックなシーンを処理し、コストを制御することで、現在のボトルネックを克服するでしょう。2 ～ 3 年以内に、民生用デバイスは基本的な 3D 再構成機能を獲得し、プロ用システムはより高精度、より広い FOV、優れた画質を提供するようになるでしょう。.

VI.結論と推奨事項

VR レンズ技術は急速に進化しており、各光学ソリューションには明確なトレードオフがあります。選択には、アプリケーションのコンテキスト、パフォーマンスのニーズ、およびコストを考慮する必要があります。

· 映画制作用, キヤノンのEOS VRシステムは新たな基準を打ち立てます。クリエイターはレンズとセンサーの共同設計と後処理ソフトウェアの最適化を優先する必要があります。.

· 不動産や観光などに, Pancake ベースのシステムは移植性を提供しますが、ユーザーは高輝度ディスプレイと最適化された光効率を備えたデバイスを選択する必要があります.

· 医療訓練用、プロ仕様の自由曲面レンズまたは高解像度レンズに投資して、臨床上の正確さと教育的有効性を確保する.

· 将来の競争力のために、企業はセンサー フュージョン、コンピュテーショナル フォトグラフィー、専用チップの動向を監視する必要があります。研究開発とサプライチェーンの準備に戦略的に投資する.

要約すると、VR 光学系は古典的な物理コンポーネントから、センサー、アルゴリズム、チップと深く統合されたインテリジェントな光学システム。この変革は VR コンテンツの作成とユーザー エクスペリエンスに革命をもたらし、業界全体での導入を加速します。
