カメラレンズの仕様を理解する: エンジニアのための完全ガイド
はじめに: レンズ仕様書は単なる数字の表ではありません
エンジニアがカメラ レンズを選択するとき、最初のステップは通常簡単です。
仕様書を開きます。
次に難しい部分が来ます。
一般的なレンズのデータシートには次のものが含まれます。
- EFL
- F値
- 視野
- 機動部隊
- ねじれ
- CRA
- TTL
- センサーフォーマット
- 相対照明
経験豊富な光学エンジニアにとって、これらの数字は物語を物語ります。
初心者にとっては外国語のように見えるかもしれません。
課題は、「最高の」仕様を備えたレンズを見つけることではありません。
課題は次のことを理解することです。
アプリケーションにとって実際に重要となる光学パラメータはどれですか?
監視カメラ、自律型ロボット、ドローン、医療機器、産業用ビジョンシステムはすべてレンズを使用しますが、それらはまったく異なる光学特性を必要とします。
このガイドでは、エンジニアが選択する前に理解する必要がある重要なカメラ レンズの仕様について説明します。
1. 焦点距離 (EFL): レンズの遠近法の基礎
焦点距離とは何ですか?
有効焦点距離 (EFL) は、カメラ レンズの最も重要な仕様の 1 つです。
それは以下を決定します:
- 倍率
- 視野角
- オブジェクト間の遠近関係
単に：
焦点距離が短い = 視野が広い
焦点距離が長い = 視野が狭い
一般的な例
広角レンズ
一般的な焦点距離:
- 1.8mm
- 2.8mm
- 3.6mm
アプリケーション:
- 防犯カメラ
- スマートホームデバイス
- ロボット工学
- 駐車監視
利点:
- 広いカバーエリア
- 環境意識の向上
制限事項:
- より高い歪み
- 遠距離でのオブジェクトのサイズの縮小

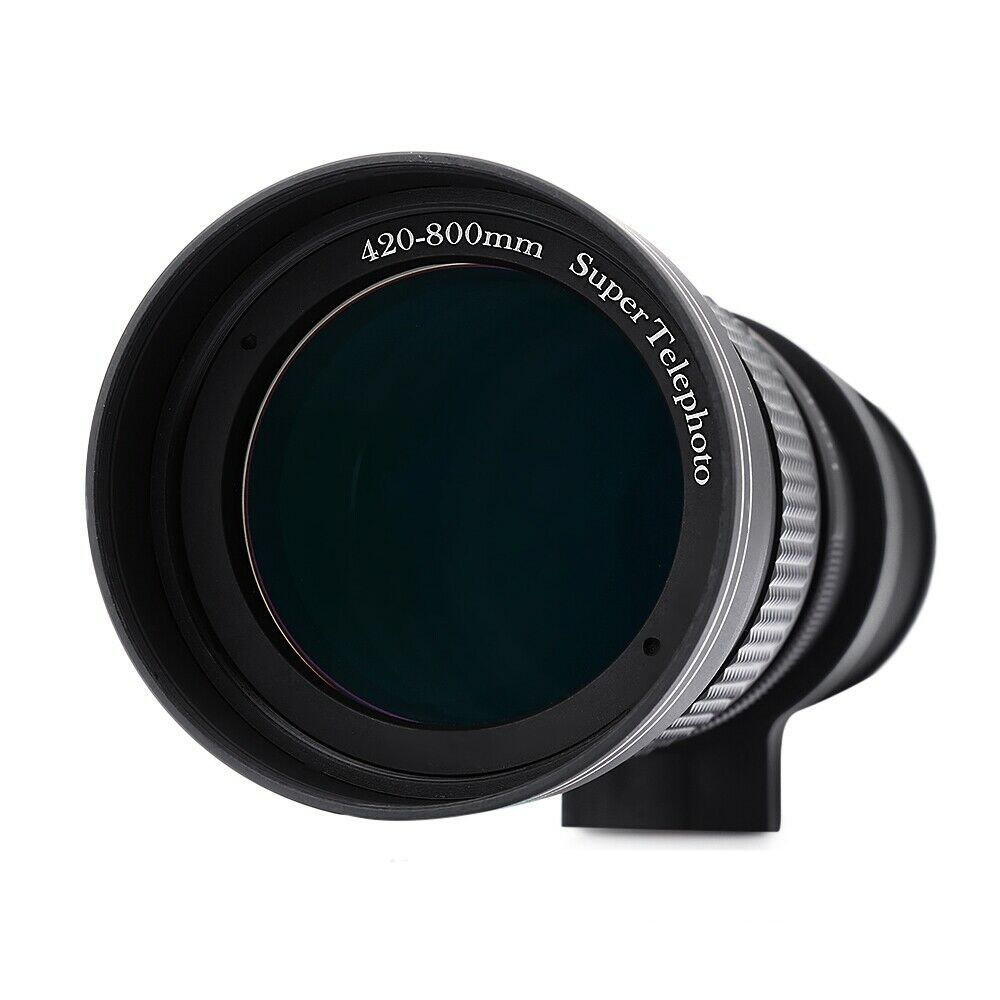

望遠レンズ
一般的な焦点距離:
- 12mm
- 25mm
- 50mm以上
アプリケーション:
- トラフィック監視
- 長距離検査
- 工業用測定
利点:
- 遠くの細部まで捉えます
制限事項:
- 狭い視野
2. 視野 (FOV): カメラはどれくらいの範囲を見ることができますか?
視野とは、レンズによって捉えられる可視領域を表します。
通常は次のように表現されます。
- 水平視野
- 垂直視野
- 対角視野
FOV が重要な理由
間違った FOV を選択すると、高価な問題が発生します。
狭すぎる:
- 盲点が増える
- さらに多くのカメラが必要
- 設置コストが高くなる
幅が広すぎる:
- 過度の歪み
- 認識精度の低下
プロのレンズ選択プロセスでは、常に次のことが考慮されます。
- 目標距離
- 検知エリア
- オブジェクトのサイズ
- 認定要件
3. 絞り (F 値): レンズが光を捉える能力
絞りは最も誤解されている仕様の 1 つです。
F 値は次の比率を表します。
- レンズの焦点距離
- 入射瞳径
F値が小さいほど：
→絞りが大きいほど
→レンズに入る光が多くなる
一般的な絞り値
| 絞り | 代表的な用途 |
|---|---|
| F2.8 | 標準的な昼光イメージング |
| F2.0 | 一般的な監視 |
| F1.6 | 低照度アプリケーション |
| F1.4 | 高性能画像処理 |
| F1.0 | 極度の低照度システム |
絞りが重要な理由
低照度環境では次のような課題が生じます。
- センサーノイズの増加
- 露光時間を長くする
- モーションブラー
より大きな開口部は、電子増幅の前により多くの光学情報を提供するのに役立ちます。
このため、高性能アプリケーションでは大口径レンズがますます重視されています。
4. センサーの互換性: レンズとセンサーは連携して動作する必要があります
エンジニアがよく犯す間違いは、焦点距離のみに基づいてレンズを選択することです。
レンズはセンサーのフォーマットにも一致する必要があります。
一般的なセンサー サイズは次のとおりです。
- 1/4"
- 1/3"
- 1/2.7インチ
- 1/2"
- 1/1.8インチ
- 1/1.2インチ
一致しない場合はどうなりますか?
レンズのイメージサークルが小さすぎる
結果：
- 暗い隅
- 口径食
- 失われたピクセル
小型センサー向けに設計されたレンズを大型センサーで使用
結果：
- 画質の低下
- エッジパフォーマンスが低い
専門的な光学マッチングでは、次のことを考慮する必要があります。
- センサー対角線
- ピクセルサイズ
- 主光線角度
- イメージサークル
5. ディストーション: ワイドと使用可能の違い
歪みは、画像内の直線がどの程度湾曲するかを表します。
最も一般的なタイプ:
バレルディストーション
一般的な場合:
- 広角レンズ
- 魚眼レンズ
歪みは必ずしも悪いものではありません。
例えば：
FPV ドローン レンズは、没入型の視覚を生み出すために意図的に強い広角歪みを使用することがよくあります。
しかし：
次のようなアプリケーション:
- 測定システム
- ナンバープレートの認識
- マシンビジョン
より優れた歪み制御が必要です。
重要なのは歪みを完全に除去することではありません。
重要なのは、アプリケーションのニーズに応じて歪みを制御することです。
6. MTF: 実際の光学性能の測定
MTF (Modulation Transfer Function) は最も重要な光学評価手法の 1 つです。
レンズが物体から画像にコントラストをどの程度うまく伝達するかを表します。
単に：
高いMTF = 細部を再現する能力が優れています。
MTFが重要な理由
2 つのレンズには次のものがある場合があります。
- 同じ焦点距離
- 同じ絞り
- 同じ解像度評価
でも画質が全然違います。
なぜ？
光学性能は以下によって左右されるためです。
- ガラスの品質
- レンズ構造
- コーティング技術
- 製造精度
MTF は実際の光学能力を明らかにします。
7. CRA (主光線角度): 最新のセンサーにとって重要
CRA は、センサーに到達する入射光線の角度を表します。
最新の CMOS センサーは CRA に対して非常に敏感です。
CRA のマッチングが正しくないと、次のような問題が発生する可能性があります。
- カラーシェーディング
- 明るさの低下
- 画像の劣化
このパラメータは、以下の場合に特に重要です。
- 車載カメラ
- マシンビジョン
- 高解像度センサー
8. TTL および機械設計パラメータ
光学性能だけが考慮されるわけではありません。
エンジニアは機械的な互換性も考慮する必要があります。
重要なパラメータには次のものがあります。
TTL (総トラック長)
第一レンズ面から像面までの光学距離。
以下にとって重要:
- カメラモジュールの設計
- スペースが限られたアプリケーション

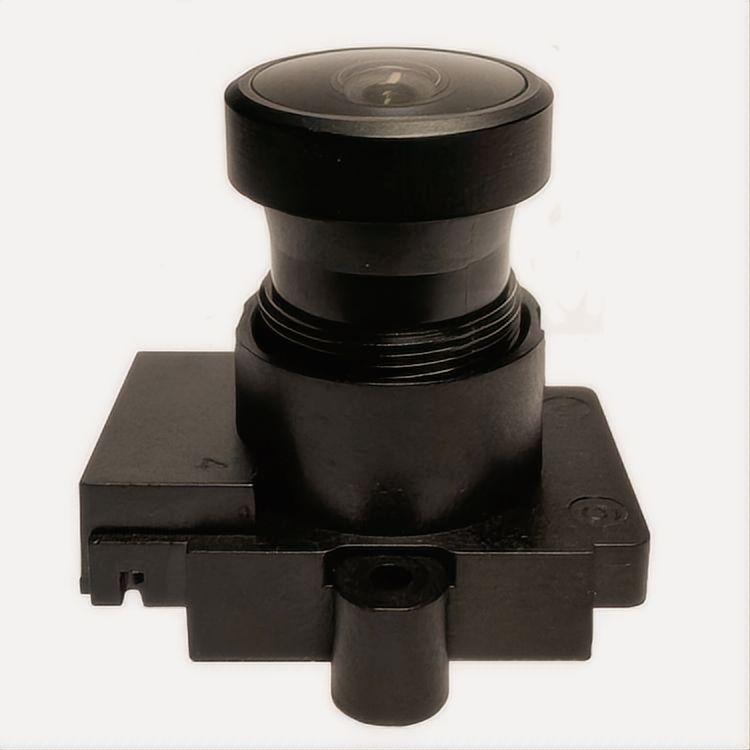

マウントタイプ
共通インターフェース:

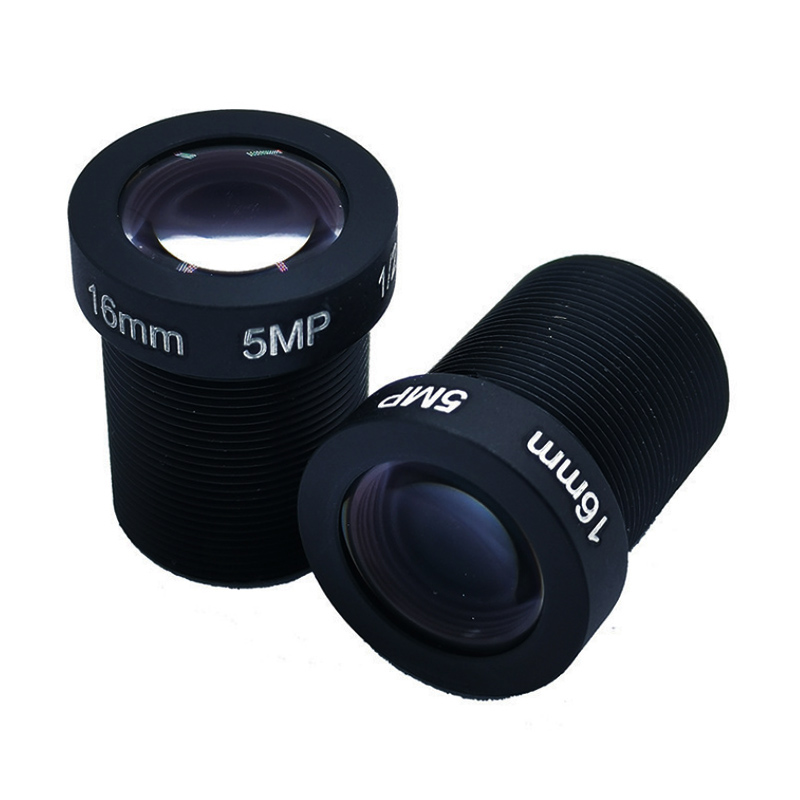

- M12マウント
- CSマウント
- Cマウント
- Fマウント
- カスタムマウント
マウントは機械的な統合を決定します。
9. 相対照明: フレーム全体の画質
相対照明は、中心から端までの明るさの一貫性を表します。
相対照度が低いと、次のような原因が発生します。
- 暗い隅
- 画像の明るさのムラ
これは次の場合に特に重要です。
- 広角レンズ
- 監視カメラ
- AIビジョンシステム
優れたレンズは、画像全体にわたって一貫した照明を維持する必要があります。
10. 最もよくある間違い: ソリューションではなく仕様を選択する
エンジニアが犯す最大の間違いの 1 つは、数値だけでレンズを比較することです。
例えば：
「レンズAの方が解像度が高いので、きっと良いはずです。」
必ずしもそうとは限りません。
レンズの選択を成功させるには、システム全体を考慮します。
- センサー
- 照明環境
- 作動距離
- AIの要件
- 画像処理能力
最高のレンズとは、最高のスペックを備えたレンズではありません。
用途に合わせて最適化されたものです。
エンジニアはカメラレンズをどのように評価すべきか
レンズを選択する前に、次のことを確認してください。
応募に関する質問
- どのようなオブジェクトを検出する必要がありますか?
- 作動距離とは何ですか?
- どのような照明条件が存在しますか?
- 色の情報は重要ですか?
- AI分析は関係していますか?
光学的な質問
- 視野角は十分ですか?
- 絞りは十分大きいですか？
- センサーは合っていますか？
- 歪みは許容範囲ですか?
- エッジパフォーマンスは重要ですか?
システムに関する質問
- サイズに制限はありますか？
- 温度安定性は必要ですか?
- 長期的な信頼性は重要ですか?
結論: レンズの仕様を理解することでより良いイメージング システムが作成できる
カメラレンズの仕様は単なる技術的な数値ではありません。
これらは、システムのパフォーマンスに直接影響を与える光学的な決定を表します。
レンズを適切に選択すると、以下の点が改善されます。
- 画質
- AIの精度
- システムの信頼性
- 製品競争力
レンズの選択が不十分だと、最先端のカメラやアルゴリズムでも制限される可能性があります。
最新の画像システムでは、エンジニアは単にガラスを選択しているわけではありません。
彼らは視覚的知性の基盤を選択しています。
最終的な洞察
センサーがピクセルをキャプチャします。
アルゴリズムは情報を処理します。
しかし、そもそもどのような情報が存在するかを決定するのはレンズです。
より優れた光学的理解は、より優れたエンジニアリング上の意思決定につながります。
