1/2.7 インチセンサーに最適な M12 レンズを選択する方法: 「ケラレ」と「ソフトエッジ」の罠を回避する

トラップ 1: 「トンネル ビジョン」効果 (ケラレ)

ケラレを理解するには、大きな四角いペグを小さな丸い穴にはめ込むことを想像してください。

すべてのレンズは、円形の画像を長方形のカメラ センサーに投影します。これをイメージサークル。 1/2.7 インチ センサーには、特定の物理的な対角寸法 (約 6.6 mm) があります。

• レンズのイメージサークルがセンサーより小さい場合：長方形のセンサーの角には光が当たりません。結果？映像の隅が真っ黒になります。

• レンズのイメージサークルがちょうど正しいサイズか、わずかに大きい場合:センサー全体が光に包まれます。きれいなフルフレーム画像が得られます。

修正:M12 レンズを購入するときは、焦点距離 (4mm など) だけを見ることはできません。を確認する必要があります。対象センサーサイズ仕様。小型の 1/3 インチまたは 1/4 インチ センサー用に設計されたレンズを 1/2.7 インチ センサーに取り付けると、毎回ケラレが発生します。レンズの仕様に 1/2.7 インチ フォーマットとの互換性が明示されていることを必ず確認してください。

罠 2: 「中心はシャープ、エッジはぼやける」の謎

さて、正しいイメージサークルのレンズを購入したということですね。暗い角が消えました。しかし、ここで新たな問題が発生します。フレームの中央にあるナンバー プレートは非常に鮮明ですが、フレームの端にある木々は完全に焦点が合っていないように見えます。

これは主に次の 2 つの理由で発生します。

1. 主光線角度の不一致 (CRA)最新のセンサー上のピクセルは、小さくて深いバケツのようなものだと考えてください。光がバケツ (センサーの中心) にまっすぐ落ちた場合、光は完全に捉えられます。しかし、センサーの端では光が斜めに入ってきます。その角度が急すぎると、光が「バケツ」の壁に当たって跳ね返り、エッジがぼやけたり、色の変化が生じたりします。 高品質の M12 レンズは、エッジ光線を曲げてセンサーのピクセルにきれいに落ち込むように設計されています。たとえば、高精度レンズは CRA を 15° 未満に保ち、視野全体にわたって均一な明るさと鮮明さを確保します。

2. 不十分なレンズ構造と像面湾曲安価なレンズには「像面湾曲」が発生することがよくあります。レンズ要素は湾曲しているため、投影される焦点面はセンサーのように平らではなく、実際にはボウルのように湾曲しています。中央に焦点が合っている場合、端には焦点が合っていません。これを修正するには、複数の精密な形状のレンズ要素が必要です。

解決策: このタスクのために構築された高精度光学系

画像をトリミングしたり、ぼやけた隅を受け入れたりして妥協する必要はありません。 Shanghai Silk Optical Technology Co., Ltd. では、最新のセンサーとシームレスに結合できるように M12 レンズを設計しています。

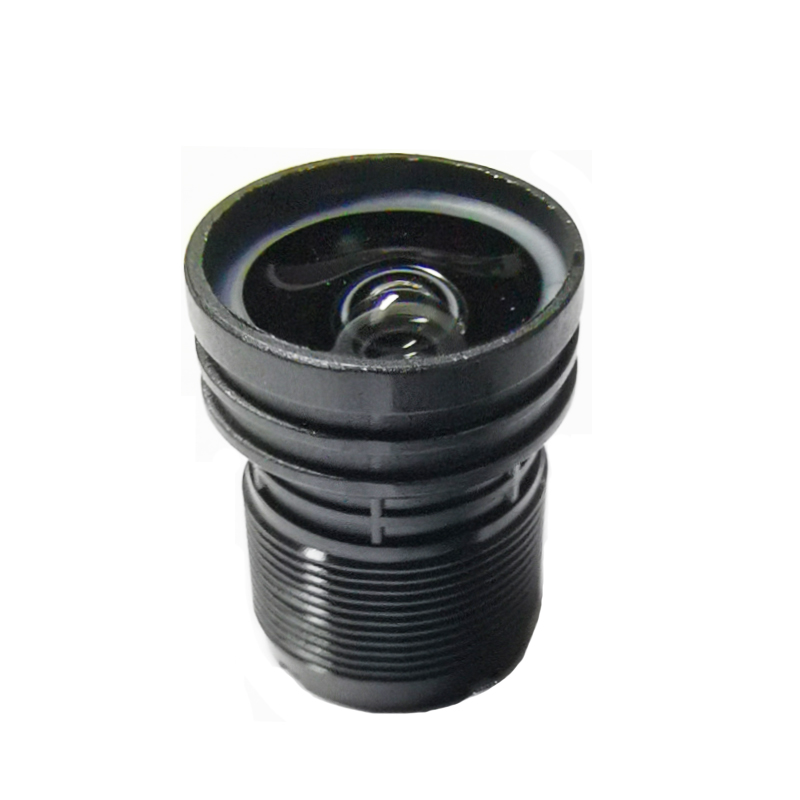

私たちのものを取ってくださいPL100シリーズ M12レンズ正しく行う例として:

• 1/2.7インチに完璧にフィット:1/2.7インチセンサーを完全にカバーするイメージサークルで設計されており、暗い隅を完全に排除します。

• 最適化された CRA (<15°):光はセンサーの端に完璧な角度で当たり、端から端までの明るさを確保します。

• 7E オールガラス構造:7 つの特殊なガラス要素を使用することで、焦点面を平坦にし、光学歪みを補正します (テレビの歪みを驚異的な -12% に抑えます)。これは、コーナーが中心と同じくらいシャープで高解像度 (2MP ～ 5MP) であることを意味します。

底部ライン

1/2.7 インチ センサーの性能は、当たる光の良さによって決まります。一致しないガラスによって高価な電子機器の障害にならないようにしてください。イメージ サークルを確認し、端から端までの光学補正に注意を払うことで、鮮明で鮮明なプロフェッショナルな画像をクライアントに保証できます。

(あなたのカメラプロジェクトに最適な M12 をお探しですか?サンプルと詳細な仕様をリクエストするには、今すぐ当社の技術チームにお問い合わせください。)
