レンズ解像度の説明: メガピクセルから実際の光学性能まで

1. センサーの解像度とレンズの解像度は別のものです

基本的な誤解から始めましょう。

8MPセンサー≠8MPレンズ

センサーは、情報を記録するために利用できるピクセルの数を決定します。

例えば：

8MP センサーには次のものが含まれる場合があります。

3840 × 2160 ピクセル

数百万の感光ユニット

・高解像度の画像データを保存する機能

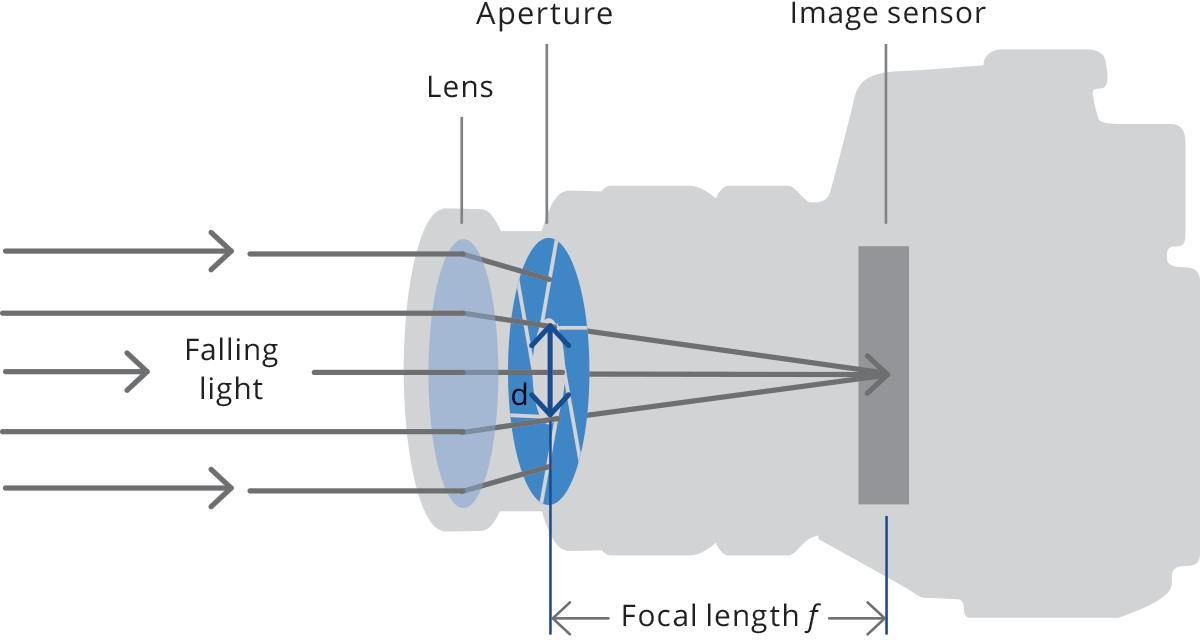

ただし、レンズは、入ってくる光学情報にそれらのピクセルの十分な詳細が含まれているかどうかを判断します。

次のように考えてください。

センサーは高解像度のスクリーンのようなものです。

レンズはソース画像が表示されているようなものです。

元のコンテンツが 720p しかない場合、4K モニターは真の 4K 品質を表示できません。

同じ原理がカメラにも当てはまります。

2. メガピクセルが多いほど画像が優れているとは限らない理由

多くの顧客は次のように信じています。

10MP > 8MP > 5MP

したがって：

より多くのピクセル = より良い画像。

これは部分的にしか真実ではありません。

より高解像度のセンサーには以下が必要です。

光学解像度の向上

高品質のガラス

より精密なレンズ製造

光学アライメントの向上

それ以外の場合、メガピクセルを増やすと、さらに多くの問題が明らかになる可能性があります。

ソフトな画像

・エッジのシャープネスが悪い

・色収差

・コントラストの低下

場合によっては、適切に設計された 5MP 光学システムが、適合性の低い 8MP システムよりも優れたパフォーマンスを発揮することがあります。

3. 多くの高解像度システムではレンズが制限要因となる

光学工学では、レンズを情報の「門番」と表現することがあります。

なぜ？

なぜなら、センサーが画像を受け取る前に、レンズはすでに次のことを決定しているからです。

どの詳細が保存されるか

どの詳細が失われるか

コントラストがどれくらい残っているか

エッジがどの程度正確に再現されるか

光学情報が失われると、ソフトウェアではそれを完全に回復することはできません。

AI アルゴリズムは画像を強化できます。

画像処理によりノイズを軽減できます。

しかし、決して捕捉されなかった細部を完全に再現できるアルゴリズムはありません。

4. MTF を理解する: レンズ解像度の実際の測定

エンジニアがレンズの性能を評価するとき、単にメガピクセルのラベルだけを見るわけではありません。

彼らは次のような光学パラメータを調べます。

MTF (M変調伝達関数)

MTF は、レンズが現実世界からイメージ センサーにコントラストとディテールをどのように効果的に伝達するかを表します。

簡単に説明すると：

より高いMTF = より優れたディテール再現

強力な MTF 性能を備えたレンズは、次のことを再現できます。

・きめ細かいテクスチャー

・小さな物体

鋭いエッジ

高周波の詳細

「MP レーティング」よりも MTF が重要な理由

2 つのレンズは両方とも次のように宣伝される場合があります。

「8MP対応」

しかし、実際のパフォーマンスはまったく異なる場合があります。

1 つのレンズで次のことが可能になります。

・シャープな中心画像

優れたエッジパフォーマンス

・安定したコントラスト

別の例では次のことが示される場合があります。

ソフトコーナー

詳細を省略

・コントラストが悪い

違いは実際のアプリケーションにすぐに現れます。

5. 中心のシャープネスが十分ではない

レンズ評価時によくある間違いは、中心領域のみをチェックすることです。

しかし、実際のアプリケーションにはイメージ全体が必要です。

例えば：

セキュリティ監視

広角カメラは以下を識別する必要がある場合があります。

端の車両

コーナーから入ってくる人

ナンバープレートが中心から離れている

マシンビジョン

産業システムは以下を分析する可能性があります:

フィールド全体にわたるオブジェクト

・測定箇所

・欠陥箇所

ロボット工学

AI システムには次のものが必要です。

・安定した環境情報

正確なオブジェクト境界

中心部だけがシャープなレンズが高性能レンズとは限りません。

6. センサーとレンズのマッチング: 忘れられていたエンジニアリングのステップ

高解像度センサーには、慎重な光学的マッチングが必要です。

エンジニアは次のことを考慮する必要があります。

センサーサイズ

例:

1/2.7インチ

1/1.8インチ

1/1.2"

小型センサー用に設計されたレンズでは、次のような問題が発生する可能性があります。

・口径食

暗いコーナー

画像使用量の削減

ピクセルサイズ

最新のセンサーでは、より小さなピクセルが使用されることがよくあります。

ピクセルが小さいほど、より優れた光学解像度が必要になります。

レンズが必要な空間周波数を解決できない場合、追加のピクセルにはほとんど価値がありません。

CRAの互換性

チーフ レイ アングル (CRA) のマッチングも重要です。

マッチングが不十分だと、次のような問題が発生する可能性があります。

・カラーシェーディング

・明るさの低下

・画像の劣化

7. AI の発展に伴い光学品質がより重要になる理由

今日レンズの解像度が重要になる理由はもう 1 つあります。

人工知能。

最新の AI システムは画質に大きく依存しています。

アプリケーションには次のものが含まれます。

顔認識

車両識別

ロボットビジョン

工業検査

スマートな交通手段

AIには「意図」が分かりません。

ピクセルからパターンを解析します。

光学解像度が低いと、次のような問題が発生します。

不足している機能

間違った分類

信頼度スコアの低下

より良いレンズはより良いデータを提供します。

より良いデータはより良い AI の意思決定を生み出します。

8. よくあるお客様の質問: 「このレンズは 8MP をサポートできますか?」

これは、光学エンジニアがよく聞く質問の 1 つです。

しかし、答えは「はい」か「いいえ」よりも複雑です。

専門的な評価では、次のことを考慮する必要があります。

・センサーモデル

・ピクセルサイズ

・適用距離

視野

・照明環境

・求められる画質

レンズはセンサーを「サポート」するだけではありません。

画像処理システム全体に対して最適化する必要があります。

9. 適切なレンズの選択: 解像度はパズルの 1 ピースにすぎません

高性能レンズには、複数の要素のバランスが必要です。

解決

十分なディテールを再現できるでしょうか？

絞り

十分な光を集めることができますか？

ねじれ

正確な形状が維持されていますか?

視野

必要な領域をカバーしていますか?

信頼性

長期間にわたってパフォーマンスを維持できるか?

仕様書に記載されている数字が最も大きいレンズが必ずしも最良のレンズであるとは限りません。

これは、実際の状況で最高の最終イメージを作成するものです。

結論: 本当の解像度は完全な光学システムから生まれます

イメージング業界は、より高解像度のセンサー、よりスマートな AI アルゴリズム、より要求の厳しいアプリケーションに向かって進んでいます。

しかし、変わらない原則が 1 つあります。

ピクセルだけでは画質は決まりません。

高解像度センサーには高性能レンズが必要です。

8MP センサーと貧弱なレンズの組み合わせでは、依然として限界のあるイメージング システムです。

カメラの真の解像度は、次の要素の連携によって決まります。

・光学設計

・レンズの製造精度

・センサー性能

・画像処理技術

最終的な洞察

センサーはピクセル数を示します。

レンズは、それらのピクセルにどれだけの情報が届くかを決定します。

プロフェッショナル向け画像処理システムでは、次のことが可能です。

センサーが画像をキャプチャします。

レンズが細部を創り出します。

だからこそ、メガピクセル数だけよりも実際の光学性能が重要なのです。
