F1.0の大口径がブラックライトフルカラー監視の真のエンジンである理由
まず、よくある誤解を解消しましょう
多くの購入者は依然として、ブラック ライト イメージングは主にセンサーに関するものだと考えています。
そうではありません。少なくとも、もうそうではありません。
最新の CMOS センサー、特に 1/1.8 インチ、1/2.7 インチ、および 1/2.8 インチ クラスのセンサーは、量子効率と裏面照射性能が劇的に向上しています。率直に言って、今日のほとんどのまともな監視センサーは、すでにかなりの低照度応答を実現しています。
ボトルネックが変化しました。
現在の本当の制約は光スループットです。
意味: レンズが利用可能な光をセンサー面にいかに効率的に転送するか。
これがまさに F1.0 が重要な理由です。
F1.0 は F1.6 よりも「わずかに優れている」わけではありません
この部分は常に過小評価されています。
人々は次のものを見ます:
- F1.6
- F1.4
- F1.2
- F1.0
…そして、その差は徐々に増加すると仮定します。
実際には、それは無視して、最初に物理的な側面を見てみましょう。
F ナンバーは入射瞳径に反比例します。光透過率はほぼ二乗関係に比例します。
したがって、F1.6 レンズと比較して、F1.0 光学システムは理論的には 2.5 倍以上の光をセンサーに届けることができます。
これは小さな進歩ではありません。
それは次の違いです。
- 使用可能なカラーイメージング
- そしてモノクロ失敗。
または次の間:
- 1/15秒露出ブラー
- そして安定したモーションキャプチャー。
または次の間:
- AIが人のシルエットを正確に識別
- そして自信を持って藪を乗り物として分類します。
実際の導入に取り組んでいるエンジニアは、このことをすでに知っています。特に、補助的な白色光を追加することが政治的または運用上問題となる物流公園、市街地、または低照度の工業地帯においてはそうだ。
「夜間のフルカラー」が実は光学的な問題である理由
マーケティング チームは「フルカラー ナイト ビジョン」という言葉を好みます。
彼らが通常説明しないのは、それが光学的にどれほど残酷であるかということです。
暗闇に近い環境で色情報を維持するには、システムは RGB チャネル全体で同時に十分な S/N 比を維持する必要があります。
つまり、レンズは次のことを行う必要があります。
- 光子の取り込みを最大化する
- フレアを最小限に抑える
- ゴーストを抑制する
- 低コントラスト条件下でも高いMTFを維持
- 色収差を制御する
- エッジイルミネーションを維持する
- IR の共同フォーカスの一貫性を維持する
そして残念ながら、大口径設計ではこれらすべてが難しくなります。
これは、多くの低価格レンズサプライヤーが都合よく省略している部分です。
真の F1.0 監視レンズを構築することは、単に「穴を大きくする」ことではありません。
口径が大きいと、収差管理の難易度が大幅に高まります。
- 球面収差
- 矢状昏睡
- 像面湾曲
- 乱視
- 軸方向の色シフト
全員がより攻撃的になります。
特にエッジフィールドで。
そして、5MP または 8MP イメージングに移行したら?許容範囲は急速に醜くなります。
2MP では「許容範囲」に見えたレンズが、ピクセル密度が高くなると突然機能不全に陥ります。
隠れた敵: エッジパフォーマンス
調達チームが発見するのが遅すぎることが多いのは次のとおりです。
低照度のカメラでは、中央では素晴らしく見えますが、端ではひどいものになります。
なぜ？
なぜなら、広口径光学システムは当然、軸外の結像性能に苦労するからです。
これは、次の場合に特に問題になります。
- 駐車監視
- 境界監視
- 倉庫の範囲
- UAV夜間点検
- ロボットナビゲーション
これらのアプリケーションでは、中心の詳細と同様にエッジの詳細も重要です。
顔の細部が隅で汚れたり、低照度条件下でナンバープレートが崩れたりすると、たとえ中央の画像が明るく見えたとしても、システムは動作不能になります。
これが、高度な F1.0 レンズ システムが次のものにますます依存する理由です。
- 多非球面アーキテクチャ
- 低分散ガラス
- ガラスとプラスチックのハイブリッドグループ
- より厳格なCRA制御
- 高精度アクティブアライメント
Shanghai Silk Optical のブラック ライト レンズ システムは、高透過率の低照度イメージング用の 7 要素アーキテクチャを含む高度な多要素光学構造を使用しています。
正直に言うと？最新のツールを使用しても、大口径の最適化は依然として光学工学において最も厄介なバランス作業の 1 つです。
コーナーの明るさを向上させると、突然歪曲収差が増加します。
コマとMTFのシフトを抑制します。
CRA とセンサーの互換性の変更を強化します。
レンズ設計にフリーランチはありません。
CRA マッチング: ほとんど誰も適切に説明していない問題
チーフ レイ アングル (CRA) について話しましょう。
これは、高価なセンサーが適切に機能するかどうかを静かに判断するためです。
最新の CMOS センサー、特に高解像度の裏面照射型センサーには、厳密な角度許容動作があります。
入射光線の角度がセンサーの許容値を超える場合:
- エッジシェーディングが増加する
- 色ずれが現れる
- 感度が落ちる
- コーナーノイズが上がる
これは、超広角の低照度システムでは致命的になります。
特にF1.4以下。
適切に最適化されていない F1.0 レンズは、適切に設計された F1.6 システムよりも実際のパフォーマンスが低下する可能性があります。
はい、本当に。
これが、最新のブラック ライト光学系において低 CRA 設計が重要になる理由です。一部の高度な監視レンズは、センサーの結合効率を向上させるために CRA を ~12° 以下に維持しています。
しかし、多くの購入者は依然として次のものだけを使用してレンズを比較しています。
- 焦点距離
- F値
- 価格
それは危険な単純化です。

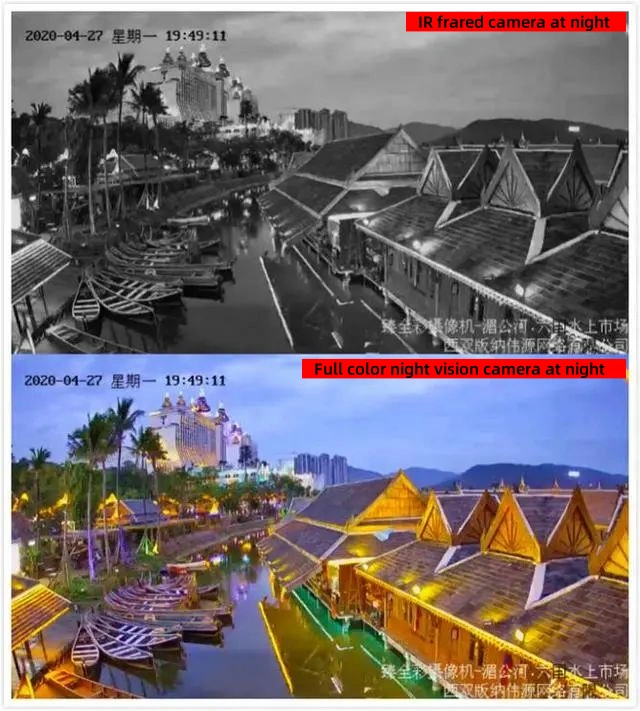

IR LED が必ずしも解決策になるわけではない
ここでも業界の変化が起こっています。
従来の IR ナイトビジョンは引き続き機能します。誰もそれ以外のことは主張しません。
しかし、IR を利用した監視はそれ自身の問題を引き起こします。
- 反射ホットスポット
- 限られた識別距離
- 色情報の損失
- 昆虫の魅力
- 露出オーバーの前景オブジェクト
- AI認識の不一致
スマートシティの展開では、一部の地域では可視光汚染規制も強化されています。

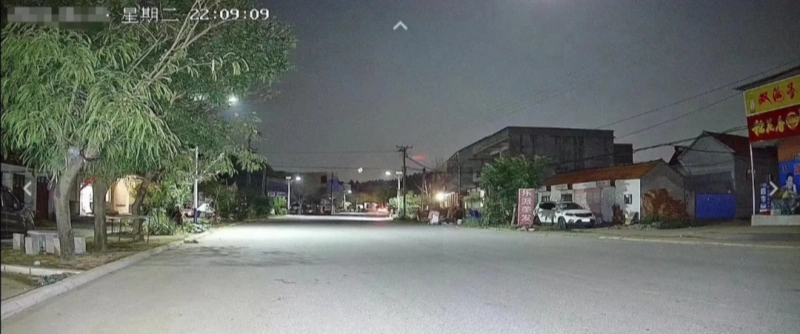

そのため、業界は周囲の照明に大きく依存するブラック ライト フルカラー システムに移行しています。
- 月光
- アーバンスピルライト
- 店頭照明
- 道路照明
そして、この移行により、超大口径光学系の重要性が 5 年前よりもはるかに高まっています。
率直に言って、レンズはイメージングチェーン全体の主要な低照度アンプになりつつあります。
誰も議論したがらない F1.0 エンジニアリングのトレードオフ
ここは、マーケティングパンフレットが通常避けている部分です。
F1.0 レンズは一貫して製造することが困難です。
はるかに難しいです。
許容感度が劇的に向上します。
- 偏心
- 傾ける
- コーティングの不均一性
- 射出成形の偏差
- 組み立て応力
- 温度ドリフト
すべてが拡大されます。
平凡な組み立てプロセスでは、光学設計自体が理論上の限界に達するずっと前に、低照度での性能が損なわれてしまいます。
これが、大量の一貫性が光学処方と同じくらい重要である理由です。
自動化された MTF 分類、アクティブ アライメント、温度補償設計、および精密成形制御は、もはや「プレミアム エクストラ」ではありません。これらは、スケーラブルなブラック ライト生成の存続要件です。
そして正直に言うと、これは多くの超低コスト光学部品が現場で静かに失敗する場所です。
研究室にはいません。
マーケティングデモではありません。
しかし、実際の屋外環境では 6 か月後です。
ブラックライト監視がレンズ設計を新時代へ押し上げる
次の方向への移行:
- 5MP+
- AI分析
- フルカラー夜間撮影
- エッジAI処理
- スマート交通システム
- 自律型警備ロボット
…多くの人々が予想していたよりも速いスピードでレンズ工学の進化を余儀なくされています。
センサーが特定の感度しきい値を超えると、光学系が再び制限要因になるためです。
歴史は繰り返されます。
そして現在、F1.0の大口径システムがその変遷の中心に位置しています。
「口径が大きいほど高級に聞こえるから」ではありません。
しかし、現代の監視は、ほとんど光のない中から利用可能な視覚情報を抽出することにますます依存しているためです。
それはまず光学的な課題です。
他のことはすべて後から来ます。
