空の目: ドローン レンズ システムの技術的進化と光学的トレードオフ

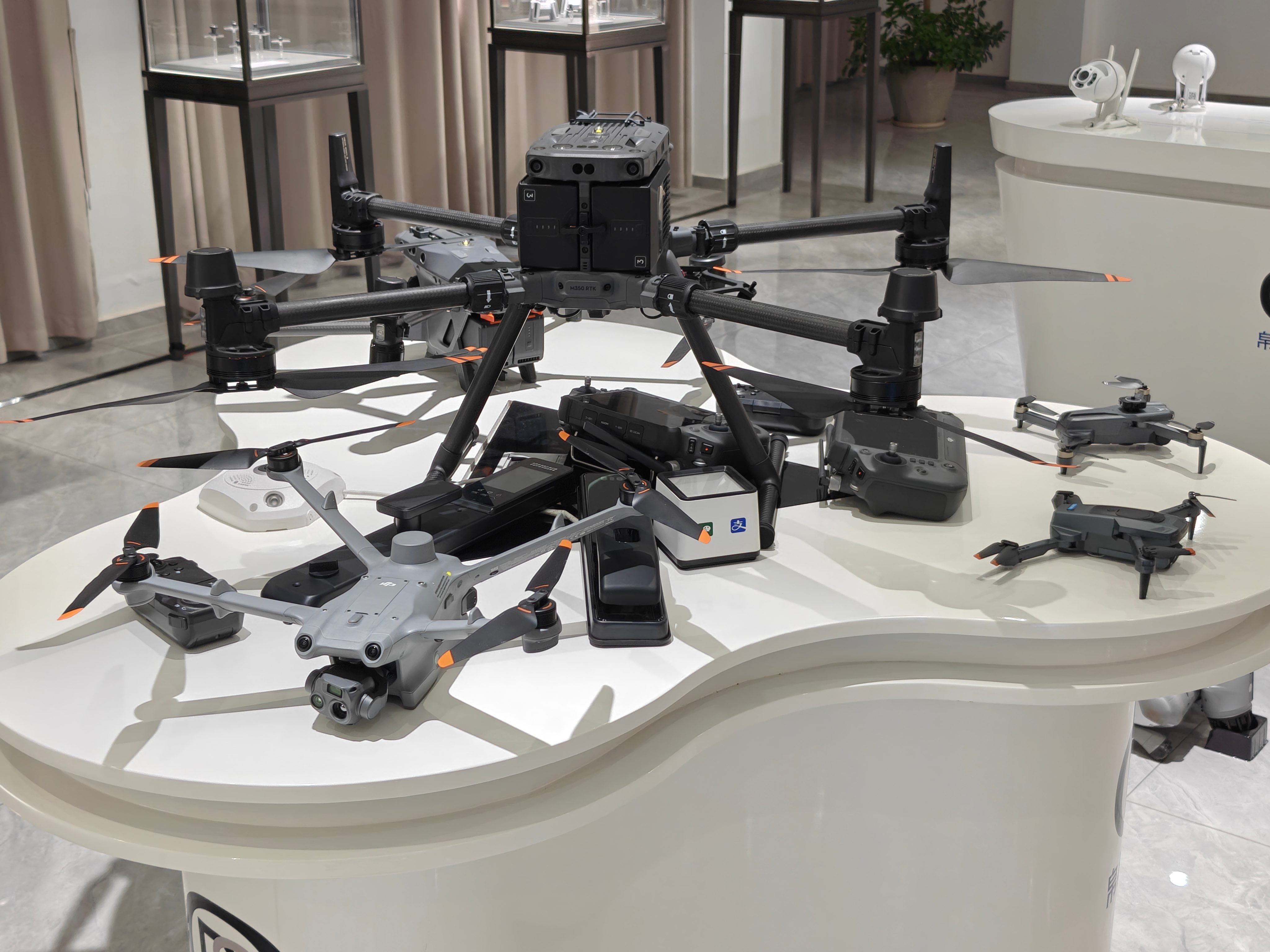

プロシューマーおよび映画用ドローン: 多焦点システムの視覚力
長い間、ドローン映画撮影は「広角プライム」の物語に限定されていました。初期のドローンは通常、単一レンズ (約 24 mm 換算) を搭載しており、壮大な風景には最適ですが、空撮が繰り返しのように感じられました。クリエイティブな要求が高まるにつれ、ドローンはプロの写真家の焦点距離の「三位一体」を空に再構築するためにマルチレンズシステムを統合し始めました。
マルチレンズシステムにおける物理的制約と空間平衡
現在の主力イメージング ドローンはトリプル レンズ システム (ワイド、ミディアム テレ、テレ) を備えており、空撮で「空間圧縮」を実現します。1限られたジンバル容積内で 3 つの独立したイメージング モジュールを設計することは、重量配分と動的重心補償を含むエンジニアリング上の大きな課題です。
24mm メインカメラは通常、大型センサー (4/3 CMOS など) を利用して、最高レベルの画質とダイナミック レンジを提供します。2中望遠 (70mm 相当) レンズと Tele (166mm 相当) レンズの追加により、これまでにない視点の柔軟性が得られます。11/1.3 インチセンサーを搭載した 70mm レンズは、周囲の環境の感覚を維持しながら被写体を強調することに優れており、建築構造物や環境ポートレートに最適です。1
| レンズシステム | 同等焦点距離 | センサーサイズ | 絞り | コアパフォーマンス目標 |
| ハッセルブラッド ワイド | 24mm | 4/3CMOS | f/2.8～f/11 |
究極の品質、自然な色、可変絞り2 |
| 中望遠 | 70mm | 1/1.3CMOS | f/2.8 |
3倍光学ズーム、4K/60fps、高解像度モード1 |
| 望遠 | 166mm | 1/2CMOS | f/3.4 |
7倍光学ズーム、28倍ハイブリッドズーム、安全な距離での撮影1 |
166mm Tele レンズは革新的で、口径を$f/3.4$前世代と比較して分解能が向上しました。1航空撮影における望遠レンズの価値は「回避」にあり、これによりパイロットは危険な制限区域に侵入したり侵入したりすることなく、野生動物や被写体の親密な詳細を捉えることができます。1
シネマグレードのシステムと DL マウントの光学 DNA
ハリウッドレベルの作品の場合、固定レンズのドローンでは不十分です。 Inspire 3 のようなプロフェッショナル システムでは、交換レンズ エコシステムを備えたフルフレーム航空カメラが導入されています。4ここで焦点は「光学的安定性」と「ワークフロー互換性」に移ります。
DLマウントは、フランジディスタンスを超短く設計した独自のシステムです。対応する単焦点レンズ (18mm、24mm、35mm、50mm) は非球面 (ASPH) 設計を採用しており、広い絞りでの周辺非点収差と色収差を抑制します。4映画では一貫性が極めて重要です。ドローンがワイドショットからクローズアップにカットする場合、演色や収差に大きな違いがあると、ポストプロダクションのコストが大幅に増加します。これらのレンズは DJI シネマ カラー システム (DCCS) に適合しており、自然な肌の色合いと繊細な影のディテールを保証します。4
さらに、これらのシステムは「フォーカス ブリージング」、つまりレンズの焦点を合わせる際の構図のぎこちない変化に対処します。最適化された光学構造により、これらのシネマレンズはフォーカスプル中に安定した視野を維持し、映画言語の厳しい基準を満たします。4
FPV ドローン: スピード、リアルタイム応答、そして「Fisheye」の存続
映画用ドローンが空で「絵を描いている」とすれば、FPV ドローンは「戦っている」のです。速度が 150 km/h を超える可能性がある極限の操縦では、レンズの使命は美しい画像ではなく、空間位置の極端な感覚です。
視野と歪みのトレードオフ
FPV パイロットは障害物を認識するために超広視野 (FOV) を必要とします。狭い森や廃墟の建物では、中心の鮮明さよりも周辺の視覚的手がかりの方が重要です。したがって、FPV レンズは非常に短い焦点距離 (通常は 1.7 mm ～ 2.8 mm) を使用します。6
1.7mm レンズはほぼ 170 度の FOV を提供し、人間の視野の端をカバーしますが、大きな「魚眼」樽型歪みが発生します。6この歪みは写真撮影では美観を「台無し」にしますが、パイロットがドローンのピッチ角を判断するための物理的な基準として機能します。
| 焦点距離 | 視野 (FOV) | 視覚的な特徴と用途 |
| 1.7mm | ～170° |
優れた周辺視野、屋内の障害物回避に最適6 |
| 2.1mm | ～158° |
レース用の主流の選択肢。 FOVと空間感覚のバランスをとる6 |
| 2.5mm | ～147° |
フリースタイル飛行のための妥協点6 |
| 2.8mm | ～130° |
最も「自然な」視点と考えられています。デジタルFPVの標準規格6 |
デジタル システム (DJI O3/O4 など) の台頭により、FPV レンズはより高い解像度 (4K/120fps) とより優れたダイナミック レンジを追求しており、「ワンテイク」の映画のような FPV ショットが可能になっています。7
ミリ秒レース: ガラス間のレイテンシ
FPV では、従来の写真家が無視していた指標が「ガラス間の待ち時間」です。これは、センサーに光が当たってからパイロットのゴーグルに画像が現れるまでの時間です。
時速160マイルの場合、100ミリ秒の遅延は、パイロットが何が起こったかを確認する前にドローンが約4.5メートル移動することを意味します。8専用の FPV カメラは、簡素化されたセンサーの読み取りと処理を使用して、鮮明さよりも速度を優先します。
-
アナログシステム:直接ビデオ出力を備えた CCD センサーを使用し、粗い低解像度画像を犠牲にして 20 ミリ秒未満の遅延を実現します。8
-
デジタル HD システム:圧縮アルゴリズムを使用します。最新のシステムは、スキャン時間を短縮するために高フレーム レート (90fps または 120fps) を使用します。 90fps では、単一フレームのスキャンに約 11 ミリ秒かかり、システムの総遅延を 30 ミリ秒未満に抑えることができます。7
さらに、ワイド ダイナミック レンジ (WDR) も重要です。ドローンが暗い室内から明るい太陽光の中に飛び出すとき、パイロットの「失明」を防ぐために、レンズはミリ秒単位で露出を調整するか、高ダイナミックセンサーを使用する必要があります。9
写真測量と GIS: 幾何学的精度の科学的な美しさ
地図作成の世界では、ドローンは精密な測定ツールになります。目標はもはや「見栄えの良さ」ではなく「正確さ」です。すべてのピクセルは GPS/RTK 座標と光学ジオメトリに関連付けられています。
グローバル シャッター: 「ゼリー効果」の除去
ほとんどのデジタル カメラは、ピクセルを行ごとに読み取る「ローリング シャッター」を使用します。移動中のドローンでは、これにより「ジェロ効果」、つまり画像の幾何学的な歪みが発生します。11
測量では、1% の幾何学的歪みが 3D モデルに大きな変位誤差を引き起こす可能性があります。したがって、プロ仕様のマッピング レンズ (Zenmuse P1 など) はメカニカル グローバル シャッターを使用しています。13中央のリーフ シャッターを通して、4,500 万ピクセルすべてが同時に露光されます。高価で複雑ですが、地上基準点を使用せずにセンチメートルレベルの精度を保証します。13
地上サンプル距離 (GSD) とキャリブレーション
マッピング ドローンのパフォーマンスは、GSD (1 ピクセルで表される地上の実際の距離) によって定義されます。これは、高度 (H)、ピクセル サイズ (a)、および焦点距離 (f) によって決まります。
$$GSD = \frac{H \times a}{f}$$
4.4のセンサーの場合$\μm$1 ピクセルの場合、200 m で 24 mm レンズの GSD は約 3.6 cm ですが、50 mm レンズでは約 1.6 cm の精度が得られます。14
| 焦点距離 | 視野 | GSD公式 | コアアプリケーション |
| 24mm | 84° | $GSD = H / 55$ |
大規模オルソモザイク マッピング5 |
| 35mm | 63.5° | $GSD = H / 80$ |
3Dモデリングと斜め撮影5 |
| 50mm | 46.8° | $GSD = H / 120$ |
歴史的建造物の精緻な復元5 |
すべてのマッピング レンズは工場出荷前に厳密に校正されています。歪み係数 (半径方向と接線方向) は各写真の「Dewarpdata」メタデータに保存され、ソフトウェアが光学的欠陥を自動的に補正できるようになります。13
産業検査と SAR: マルチモーダルな認識
消防、送電線検査、捜索救助 (SAR) では、レンズには「超人的」な感覚が必要です。可視光は物語の一部にすぎません。熱（長波赤外線）とレーザー測距が意思決定者です。
サーマルイメージングの飛躍
サーマルカメラは熱放射を検出します。初期の産業用ドローンの解像度は 640 × 512 に制限されていました。最新の主力ペイロード (Zenmuse H30T など) では、これが 1280 × 1024 に押し上げられています。17
このピクセル密度の 4 倍の増加は、ゲームチェンジャーです。救助者は250メートル離れた場所からでも人間と動物を区別できるようになった。19最新の赤外線カメラには光学ズーム (最大 32 倍) も搭載されているため、検査官は高圧鉄塔を検査する際に電磁干渉ゾーンの外に安全に留まることができます。19
極限環境における光学補助: ナイトビジョンと曇り除去
工業用レンズは「地獄のような」条件でも機能しなければなりません。夜間の操作では、最大 819,200 の ISO 設定と高度なノイズ低減を備えた「スターライト」センサーにより、真っ暗なシーンを鮮明なカラー画像に変えることができます。18
スモッグや霧の多い環境向けに、光学システムに「電子かすみ除去」アルゴリズムが統合されるようになりました。22これは単なるコントラストの向上ではありません。大気散乱の物理モデルを使用して、ピクセルレベルの明瞭さをリアルタイムで復元します。
| センサーモジュール | 性能比較（H20 vs H30） | 実践的な改善 |
| ズームカメラ | 23x 光学 / 200x ハイブリッド$\右矢印$34x 光学 / 400x ハイブリッド |
遠くからでもプレート/欠陥を特定17 |
| ワイドカメラ | 12MP (1/2.3 インチ)$\右矢印$48MP (1/1.3 インチ) |
より広いダイナミックレンジによる広い検索エリア17 |
| 熱 | 640×512$\右矢印$1280×1024 |
4倍の検索効率、正確な熱識別17 |
| レーザー測距 | 1200m$\右矢印$3000m |
長距離ターゲットの位置決めと誘導17 |
農業用ドローン: 目に見えない生命の信号を捉える
農業用ドローンは「マルチスペクトル」テクノロジーの達人です。同社のレンズは、緑、赤、レッドエッジ、近赤外線 (NIR) などの特定の狭い帯域を捉えます。25
「レッドエッジ」の秘密
農業において、作物の健康状態を判断するのは、見た目の緑だけではありません。植物が害虫や干ばつによってストレスを受けると、そのクロロフィル構造は目に見えるようになる前に顕微鏡レベルで変化します。
「レッドエッジ」バンドは、これらの変化に非常に敏感です。レッドエッジ NDVI (正規化差分植生指数) を計算することで、農家は災害が発生する数週間前に作物のストレスを検出できます。25マルチスペクトル レンズは、スペクトル反転アルゴリズムを使用して土壌の塩分濃度をマッピングし、精密な土地処理をガイドするのにも役立ちます。26
結論: 単なるガラスではありません
ドローン光学系の進化は「情報エントロピー」の探求です。
消費者向けテクノロジーでは、世界の感情と色の忠実度を最大化することが重要です。 FPV では、人間とマシンの統合のための時間遅延を最小限に抑えることが重要です。マッピングでは、地球の真のデジタルツインの幾何学的歪みを粉砕することが重要です。産業および農業分野では、人間の視覚の限界を打ち破って、赤外線、レーザー点群、マルチスペクトル データをキャプチャすることが重要です。
ドローン光学の未来は、「コンピュテーショナル・フォトグラフィー」と「AI 意味理解」の統合にあります。レンズはもはやピクセルを捉えるだけではありません。橋の亀裂を自動的に特定したり、地図から走行中の車を除外したりするなど、「意味」を出力します。この高高度での物理学のゲームでは、私たちは空のドームの下で可能なことの視覚的限界を常に押し広げています。
