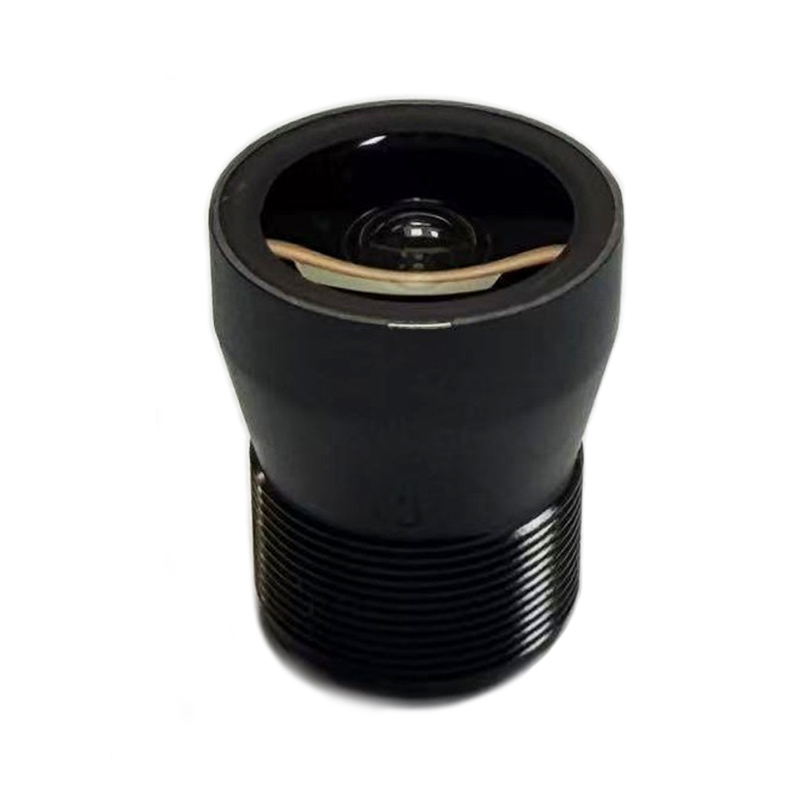

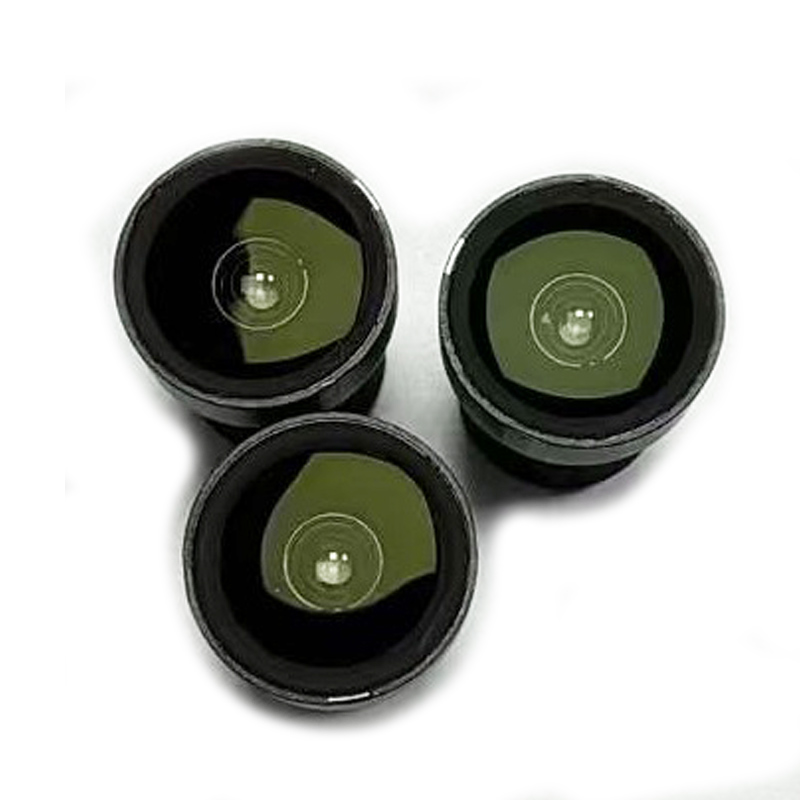

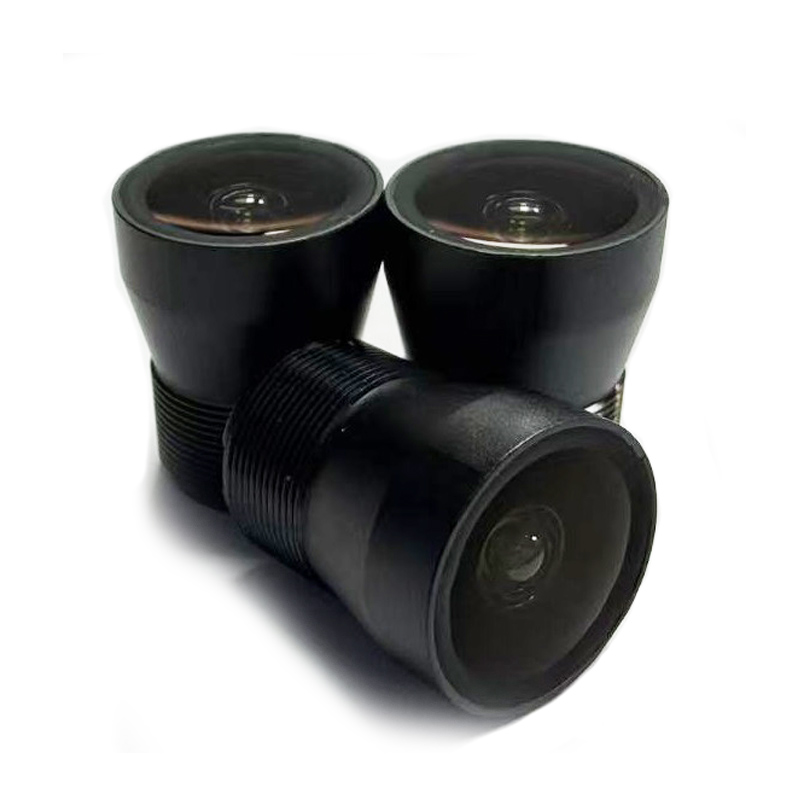

M12 2.5mm F2.0 レンズ

製品概要

この超広角レンズは1/2.7インチイメージセンサー用に設計されており、焦点距離2.5mm、絞りF2.0を備え、最大153°の対角視野を実現します。ShangHai SILK Optical Technology CO., LTDによって製造されたこのコンパクトなレンズは、最大イメージサークルΦ6.9mm、安定した光学全長22.0±0.3mmの成熟した光学設計を採用しています。広視野レンズは、信頼性の高い画像出力をサポートし、テレビでも使用できます。歪みは-24%以下、相対照度は55%以上に抑えられ、中心から端まで鮮明な明るさを確保します。M12×P0.5標準マウントにより、カメラモジュールの動作温度は-20℃～75℃をカバーし、屋内および屋外の複雑な環境に適応して、この超広角レンズはコスト効率の高いオプションとなり、複数の用途に最適です。マシンビジョンとモニタリングのプロジェクト。

詳細な製品説明

パラメータ

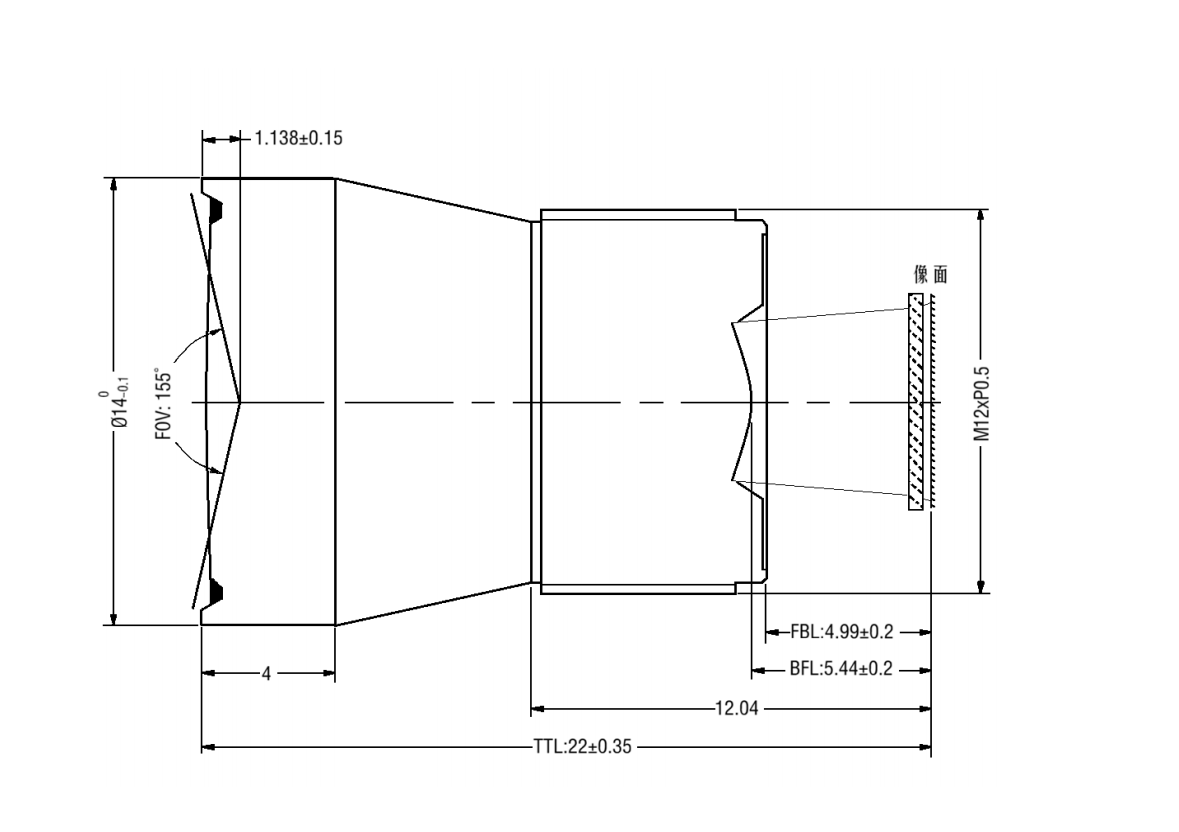

このボードレンズは、最大イメージサークルΦ6.9mmの1/2.7インチセンサーに適合します。2.5mm EFL、±5％公差のF2.0絞り、D/H/V FOV 153°/125°/66°を備えています。外形寸法はΦ14.0×16.76mm、光学全長22.0±0.3mmです。TV歪み≤-24%、相対照度≥55%、主光線角度 13.2° 固定焦点レンズは M12×P0.5 インターフェイスを使用し、-20℃ ～ 75℃ の範囲で動作し、このコンパクトなレンズの一貫したバッチ性能を維持するために、すべての光学パラメータを正確に校正します。

パフォーマンス上の利点

超広角レンズは非常に大きな対角視野を提供し、より多くのシーン領域をキャプチャできるため、完全にカバーするために必要なカメラの数が減ります。 F2.0の大口径により光の取り込みが向上し、低照度下での撮影をサポートします。相対照度 ≥55% により暗い隅が抑制され、均一な画像の明るさが得られます。この構造設計により、熱膨張の影響に強く、幅広い温度範囲にわたって安定した光学性能が保証されます。この撮像レンズは、ミニカメラモジュールを統合するためのコンパクトな外形を備えています。制御された歪みにより、広角撮影と認識可能な画像コンテンツのバランスが保たれます。上海シルク光学技術有限公司は、長期信頼性を保証するために、各cctvレンズユニットに対して厳格な光学検査を実施しています。

応用分野

広視野レンズはさまざまなイメージングシナリオに適合します。車両システムの場合、このボードレンズはサラウンドビューカメラや車内監視カメラとして機能します。セキュリティ業界では、cctv監視、スマートホームカメラ、ドアベルビジュアルモジュールにサービスを提供しています。この固定焦点レンズは、産業用マシンビジョン、IoT ビジュアルデバイス、小型インテリジェント認識機器にも適用されます。コンパクトなレンズは、スペースが限られている小型カメラモジュールに組み込むことができます。 ShangHai SILK Optical Technology CO., LTD は、さまざまな車両レンズやビジュアル システム プロジェクトからの特別な要求を満たすために、このイメージング レンズのカスタマイズ可能な光学チューニング サービスを提供しています。
