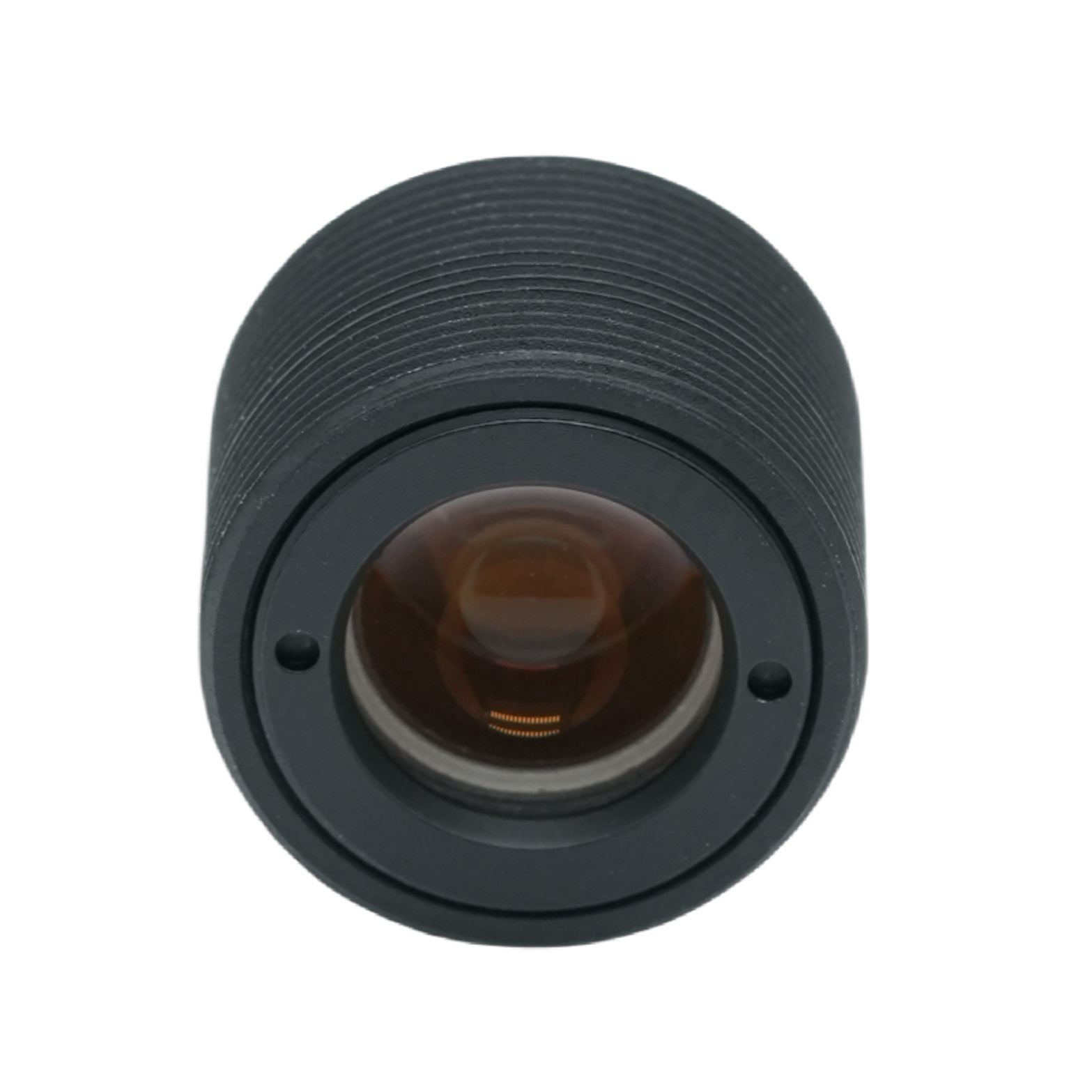

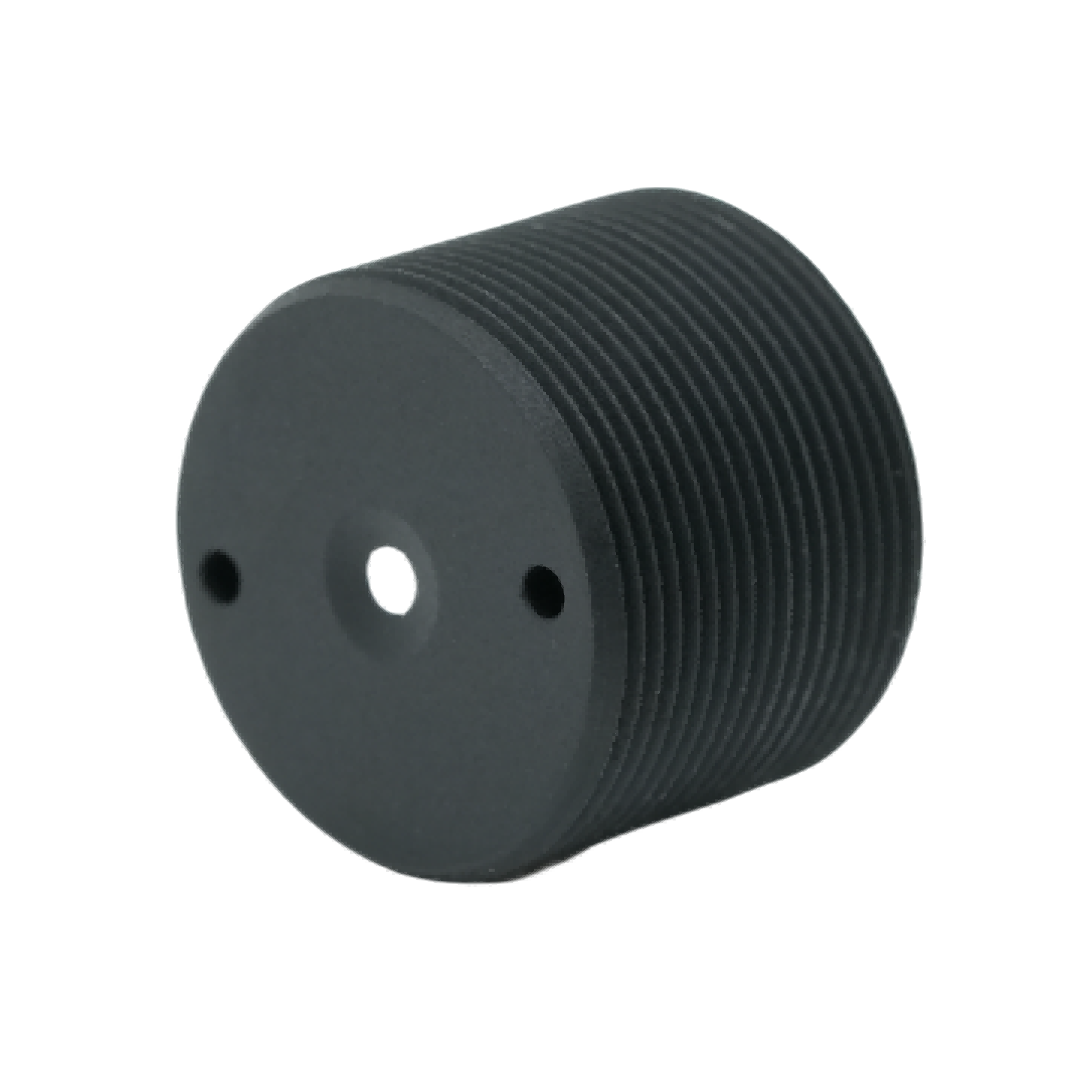

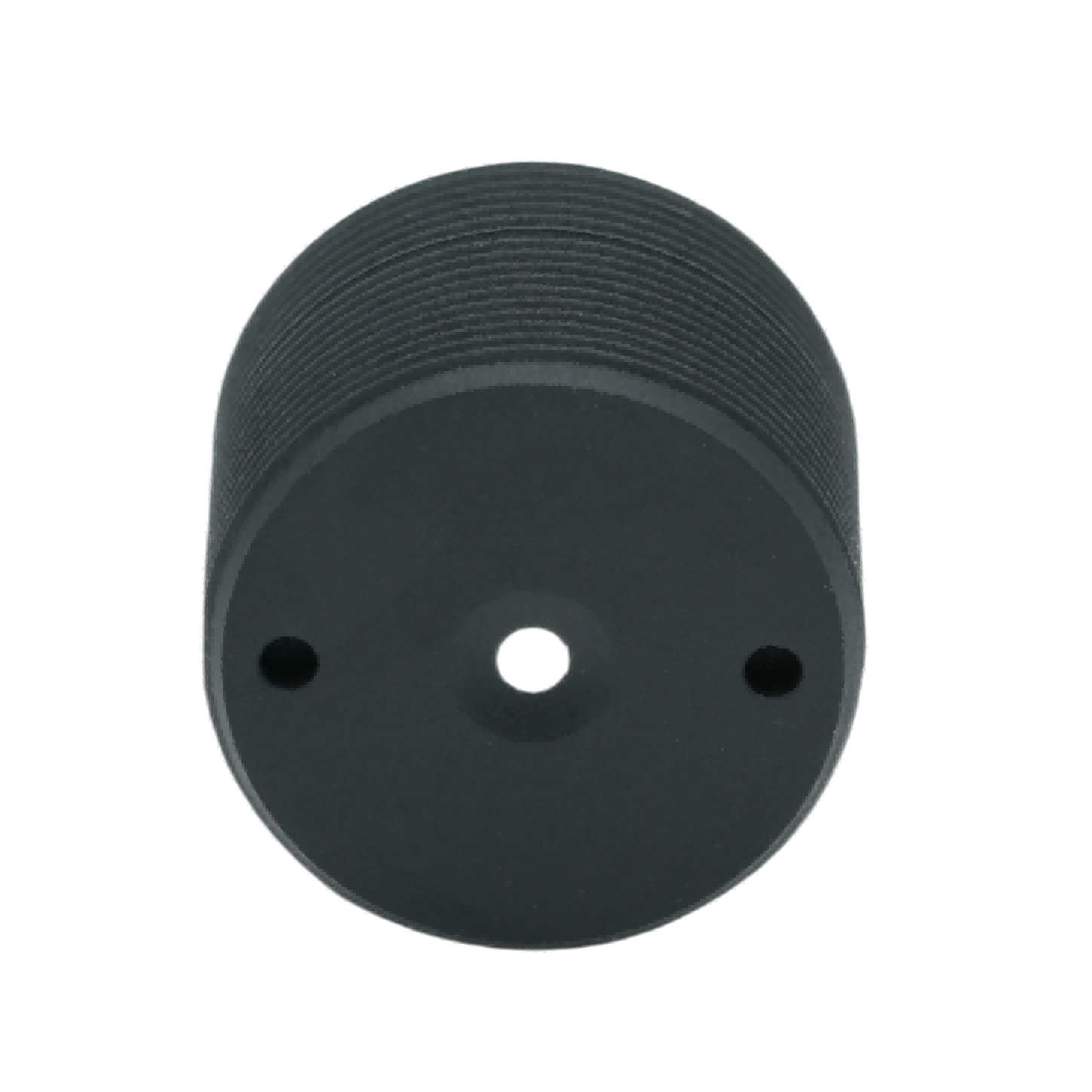

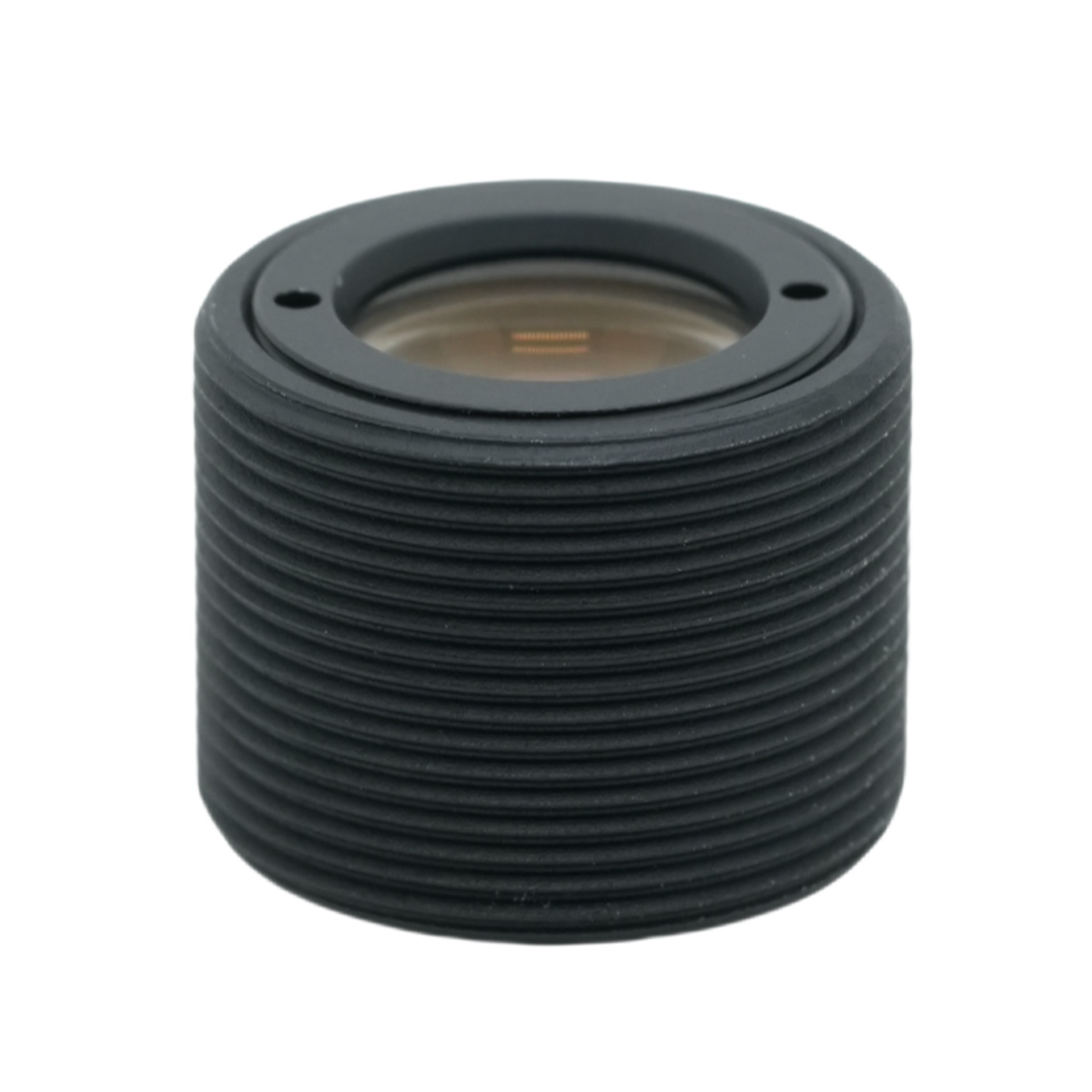

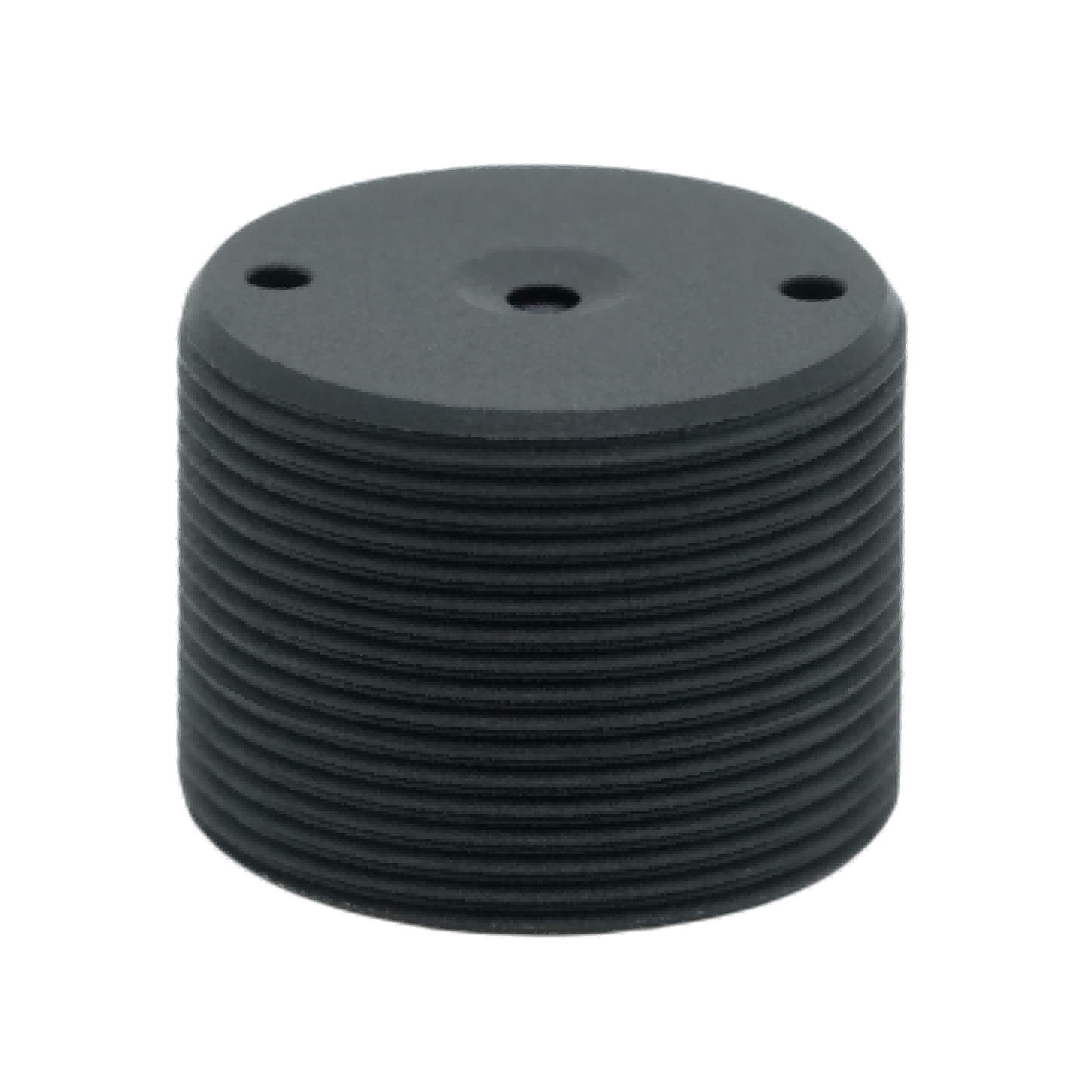

4.2mmテーパーコーンレンズ

製品の簡単な説明

このコンパクトな広角レンズは、上海シルク光学技術有限公司、産業用および監視用画像処理用の 1/2.7 インチ イメージ センサーに合わせて調整されています。高性能光学レンズとして、124° の大きな対角視野を実現し、リアルタイムの画像キャプチャに幅広いシーンをカバーします。固定焦点設計と M12 マウントを特徴とするこの産業用カメラ レンズは、全長わずか 10.9 mm のコンパクトな全体寸法を備えており、小型の画像デバイスへの組み込みが容易です。 F3.5 絞りは光取り込みと光学性能のバランスを保ち、制御された CRA 値により主流の CMOS センサーとの良好な互換性を保証します。 ShangHai SILK Optical Technology CO., LTD はすべての生産手順を厳密に管理しており、この cctv レンズは長時間の連続動作でも安定しています。広角のカバー範囲と実用的な画像品質の間で絶妙なバランスをとっており、スペースが限られたさまざまな視覚機器に適しており、さまざまな民間および産業用の視覚記録シナリオに信頼性の高い光学ソリューションを提供します。

詳細な製品説明

パラメータ分析

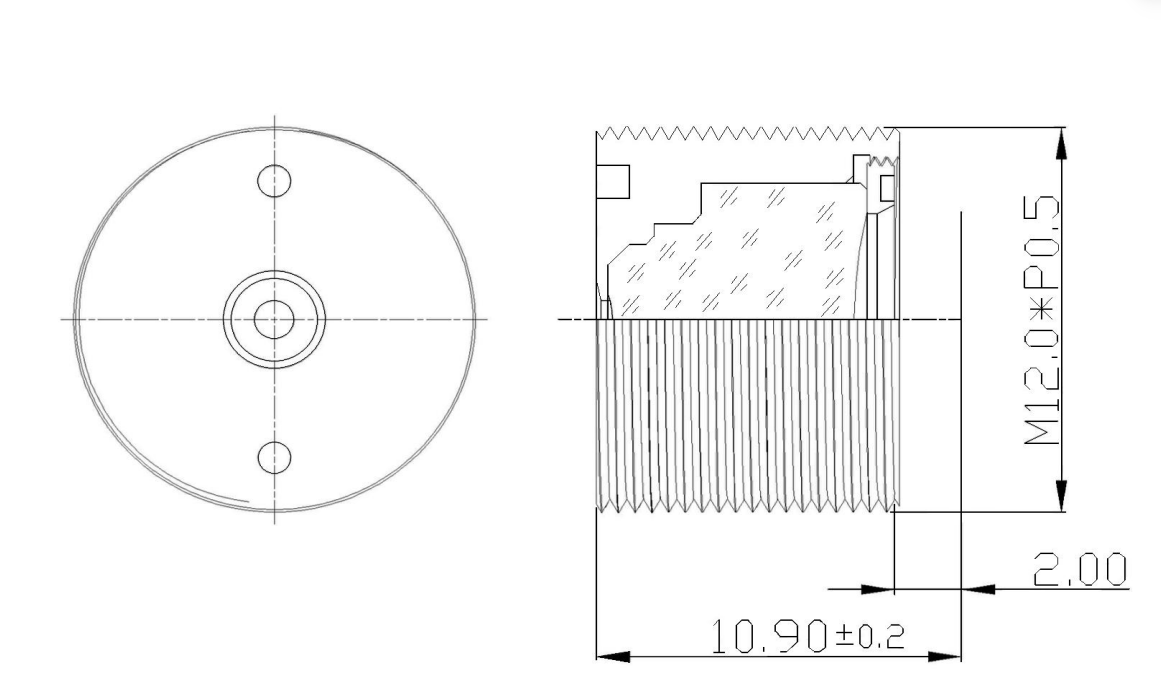

‑ 光学構造と寸法:上海シルク光学技術有限公司 によって製造されたこの広角レンズは、成熟した光学レイアウトを採用しています。トラック全長は10.9±0.3mmとコンパクトなサイズで装置の小型化が容易です。実効焦点距離は 4.2mm に達し、公差は ±5% で、F/NO 3.5±5% の絞りと連携して、バランスの取れた集光能力を実現します。バック焦点距離は3.2±0.2mmで、センサーの組み立てが便利です。

‑ 撮像フォーマットと視野:最大イメージサークルΦ7.0mmは1/2.7インチセンサーに完全に一致します。対角FOV 124°、水平FOV 94°、垂直FOV 45.6°のこのM12レンズは、余分な機械的回転を必要とせずに超広角シーンのキャプチャを実現します。

‑ 画像インデックス:TV 歪み 19.30%、相対照度 45.0%、CRA＜14.13°。 CRA が低いため、CMOS チップのシェーディングのリスクが大幅に軽減されます。標準の M12*P0.5 マウントにより、マシン ビジョン レンズの取り付けにユニバーサルな交換性が保証されます。

パフォーマンス上の利点

超広角表示機能:固定焦点レンズとして広い視野を提供し、広い監視エリアをワンショットでキャプチャし、マルチカメラ導入のハードウェア コストを削減します。

低 CRA 設計:この高性能光学レンズは、主光線角度を 14.13° 以下に保ち、周辺画像の均一性を大幅に向上させ、監視レンズ用途のダークコーナーの問題を軽減します。

小型機械設計:短い TTL 構造はコンパクトな機器シェルに適合し、小型フォームファクターのカメラ ハードウェアに最適です。標準の M12 インターフェイスは、ほとんどの産業用カメラ モジュールと良好な互換性をもたらします。

安定した量産品質：支援者上海シルク光学技術有限公司の光学エンジニアリング能力により、この cctv レンズは各光学パラメータの厳しい許容値を維持し、一貫したバッチパフォーマンスを保証します。

応用分野

‑ 監視とセキュリティの監視:この広角レンズは小型の防犯カメラに適合し、屋内から近距離の屋外まで幅広い監視シーンをカバーします。

‑ マシンビジョンと工業検査:産業用カメラのレンズは、コンパクトな外観検査装置に使用され、製品のチェックやコードのスキャンに広角の画像を提供します。

‑ スマート ホーム デバイス:スマートドアカメラ、家庭用監視カメラに使用され、コンパクトなボディはスマートハードウェアの限られた内部スペースに適応します。

‑ IoTビジュアル端末:さまざまな IoT ビジュアル収集モジュールに適用されるこの固定焦点レンズは、エッジサイド画像取得のための信頼性の高い広角光学ソリューションを提供します。
