                                    35mm 熱画像レンズ
                                    • 35mm 熱画像レンズ35mm 熱画像レンズ
                                    • 35mm 熱画像レンズ35mm 熱画像レンズ
                                    • 35mm 熱画像レンズ35mm 熱画像レンズ
                                    • 35mm 熱画像レンズ35mm 熱画像レンズ
                                    • 35mm 熱画像レンズ35mm 熱画像レンズ

                                    35mm 熱画像レンズ

                                    この高性能 35mm 熱画像レンズは、ShangHai SILK Optical Technology CO., LTD によって開発および製造されており、8 ~ 12μm スペクトル帯域内で動作する長波赤外線熱画像デバイス向けに調整されています。大きな F1.0 口径を誇るこの赤外線レンズは、優れた集光能力を発揮し、低照度で複雑な周囲条件下でも鮮明な熱画像出力を確保します。 640×512、12μmの非冷却赤外線検出器と互換性のあるこの熱画像レンズは、2m〜無限の焦点範囲をサポートし、近距離観察と長距離監視シナリオの両方に適応します。フロントエレメントはIP67の侵入保護等級に達し、過酷な屋外環境でも安定した動作を可能にします。 92%を超える高い透過率と低歪み性能を備えたこの光学部品は、視野全体にわたって均一な画質を保証します。

                                    お問い合わせを送信

                                    製品説明

                                    製品の簡単な説明

                                    この高性能 35mm 熱画像レンズは、ShangHai SILK Optical Technology CO., LTD によって開発および製造されており、8 ~ 12μm スペクトル帯域内で動作する長波赤外線熱画像デバイス向けに調整されています。大きな F1.0 口径を誇るこの赤外線レンズは、優れた集光能力を発揮し、低照度で複雑な周囲条件下でも鮮明な熱画像出力を確保します。 640×512、12μmの非冷却赤外線検出器と互換性のあるこの熱画像レンズは、2m〜無限の焦点範囲をサポートし、近距離観察と長距離監視シナリオの両方に適応します。フロントエレメントはIP67の侵入保護等級に達し、過酷な屋外環境でも安定した動作を可能にします。 92%を超える高い透過率と低歪み性能を備えたこの光学部品は、視野全体にわたって均一な画質を保証します。 ShangHai SILK Optical Technology CO., LTD は、このレンズの光学最適化を厳密に実装し、産業用監視、周囲セキュリティ、その他の赤外線サーマル ビジョン システムにとって信頼性の高い光学ソリューションを実現しています。


                                    詳細な製品説明

                                    1.パラメータ

                                    焦点距離と絞り:35mmの焦点距離とF1.0の大口径の組み合わせ。大きな口径により光束が大幅に向上します。これは長波赤外線レンズの微弱信号の捕捉に重要です。

                                    検出器の互換性:640×512、12μm検出器に適合し、主流の非冷却赤外線レンズハードウェアを質量レベルのサーマルカメラに完全に適合させます。

                                    光学インデックス:透過率 ≥92%、相対照度 ≥90%、歪み ≤‑1.5%。 HD 露出光学コーティングにより、熱画像レンズの赤外線反射損失が軽減されます。

                                    焦点と視野:視野角12.5°(H)×10.3°(V)、焦点距離2mから無限遠まで対応し、近距離検査から遠距離観察まで対応します。

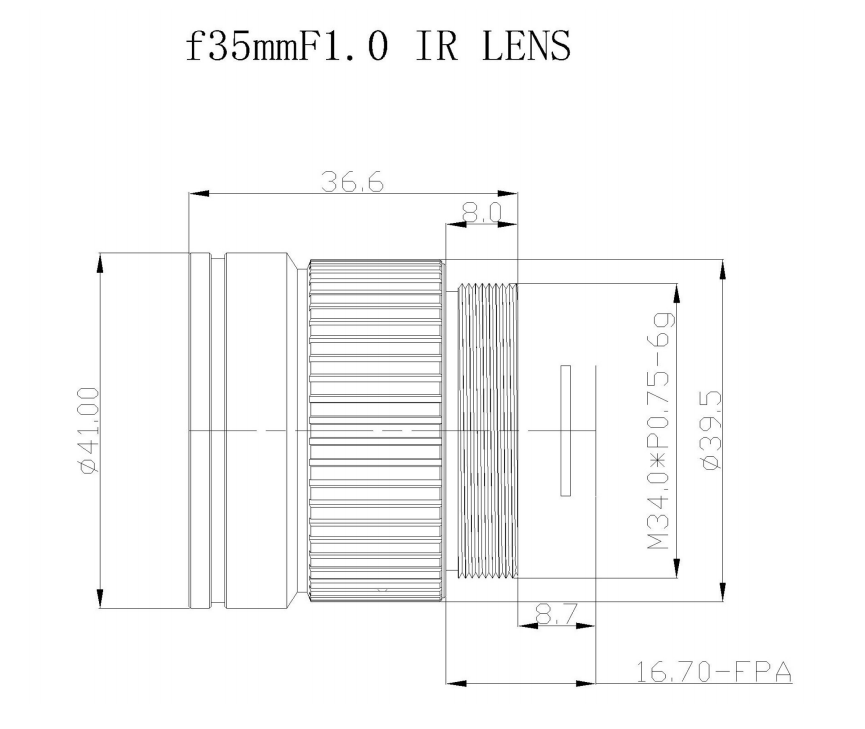

                                    機械的および環境仕様:組み立てに便利な M34×0.75 マウント。前面側 IP67 防水等級。動作温度-40℃~+80℃。 8~12μm の動作波長は、標準的な LWIR 熱画像要件に適合します。

                                    製造元上海シルク光学技術有限公司、この赤外線レンズのすべてのパラメータは、実際の現場での展開に合わせて調整されています。

                                    パラメータ 価値
                                    焦点距離 35mm
                                    F/# F1.0
                                    適合検出器 640×512、12μm
                                    露出光学コーティング HD
                                    視野 12.5°(H)×10.3°(V)
                                    焦点範囲 2m~∞
                                    動作温度 -40℃~+80℃
                                    相対照明 90%以上
                                    ねじれ ≤ -1.5%
                                    透過率 ≥ 92%
                                    マウント M34×0.75
                                    フロントエレメントの侵入保護評価 IP67
                                    波長 8~12μm

                                    2. パフォーマンス上の利点

                                    優れた赤外線利用:高品位の熱画像レンズとして、透過率 92% 以上により、赤外線信号の損失を最小限に抑えます。 HD 反射防止コーティングにより、長波赤外線レンズの信号受信効率がさらに向上します。

                                    優れた画像均一性:≥90% の相対照度により、画像フレーム全体にわたって一貫した明るさが確保され、赤外線レンズの明らかな暗い隅がなくなります。歪み ≤‑1.5% では、モニタリング出力の実際のシーンのジオメトリが維持されます。

                                    頑丈な屋外適応性:IP67 の熱画像レンズの前面要素保護により、ほこり、雨、飛沫に対する耐性が得られます。 40℃~+80℃の幅広い使用温度範囲で、厳冬期や高温の屋外環境でも安定した動作をサポートします。

                                    柔軟なフォーカス調整:2m‑∞の焦点範囲により、非冷却赤外線レンズにより、レンズを交換することなく、短距離スポットチェックと長距離監視を切り替えることができます。

                                    標準化されたインターフェース:M34×0.75 ネジ マウントによりカメラの統合が簡素化され、お客様がこの熱画像レンズを完成した熱デバイスに迅速に組み立てることができます。

                                    ShangHai SILK Optical Technology CO., LTD は、出荷前にこの赤外線レンズのすべてのユニットに対して厳格な光学テストを行っています。

                                    ShangHai SILK Optical Technology CO., LTD,

                                    ShangHai SILK Optical Technology CO., LTD,

                                    3. 応用分野

                                    境界監視と国境防衛:この熱画像レンズは、24 時間全天候型の侵入検知を行う屋外サーマル カメラとして機能します。大口径の赤外線レンズは、可視光なしで昼夜を問わず熱の痕跡を捉えます。

                                    産業状態の監視:長波長赤外線レンズは、機器の過熱検査、パワーグリッド機器の熱検査に適しています。 IP67 機能により、非冷却赤外線レンズは屋外の工業現場でも動作します。

                                    セキュリティとトラフィックの監視:熱画像レンズは、交通流監視、トンネルや道路脇の異常熱源警報用の熱監視カメラに組み込まれています。

                                    火災予防と早期警報:8~12μm 赤外線レンズは、森林火災の予防や倉庫のリスク監視のために、初期段階の火災の熱の兆候を検出します。

                                    車載熱観測:この熱画像レンズの頑丈な構造は、車載熱システムを全天候型偵察に適応させます。

                                    ShangHai SILK Optical Technology CO., LTD は、上記のシナリオでこの赤外線レンズを適用するお客様にカスタマイズ可能な技術サポートを提供します。
