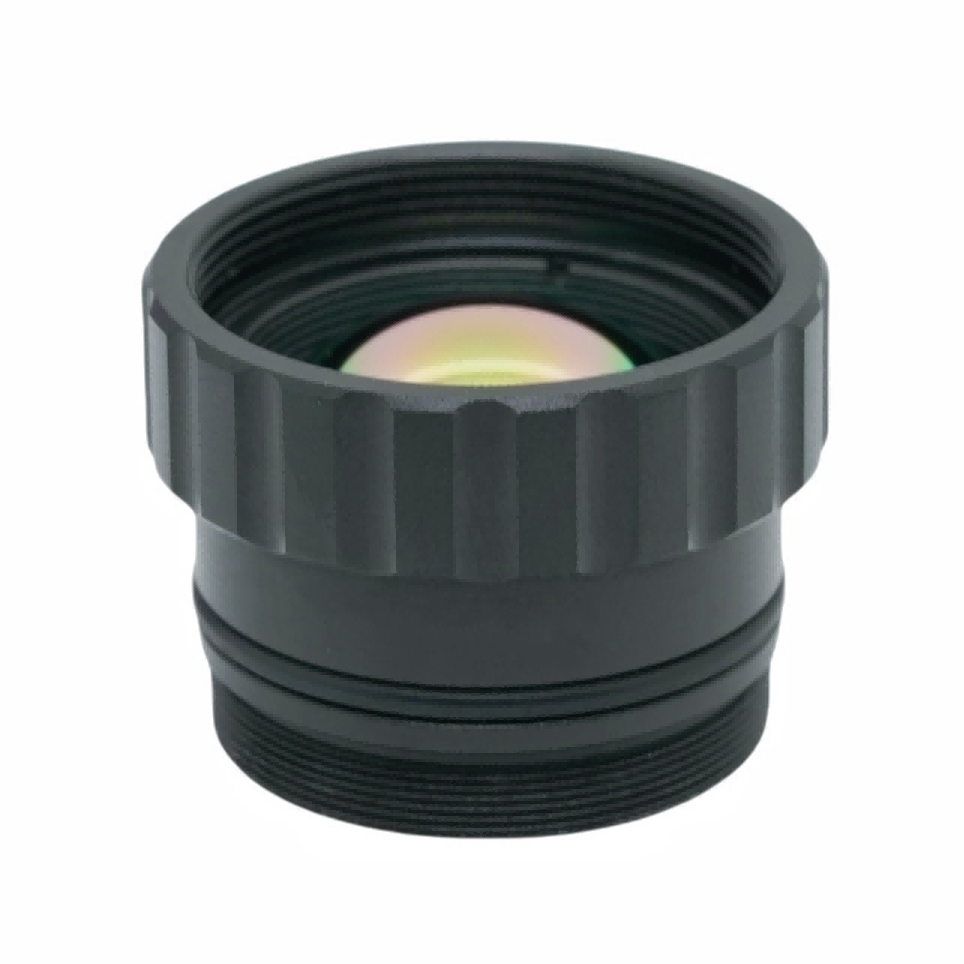

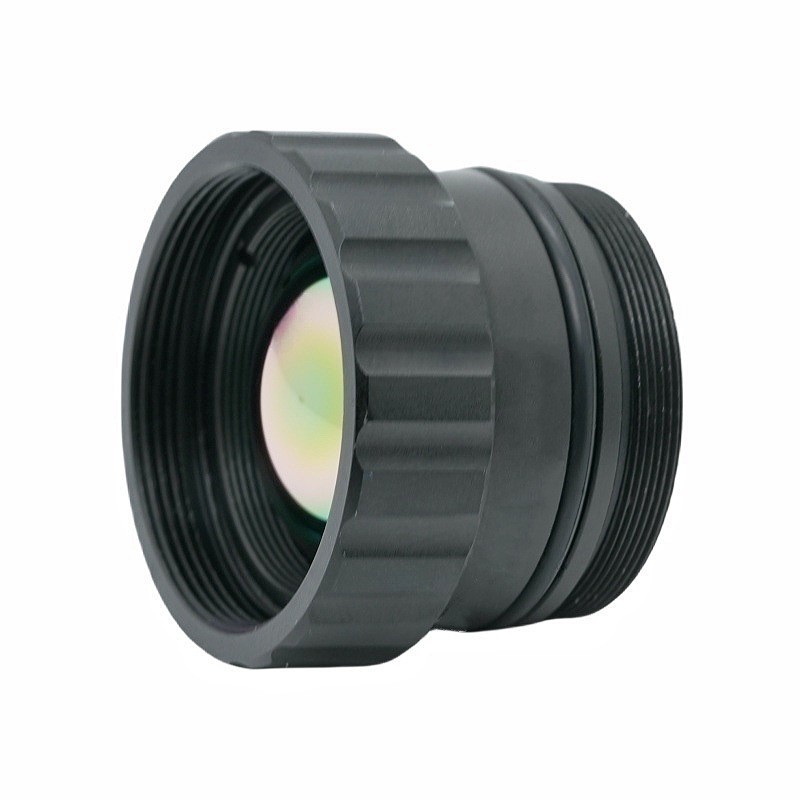

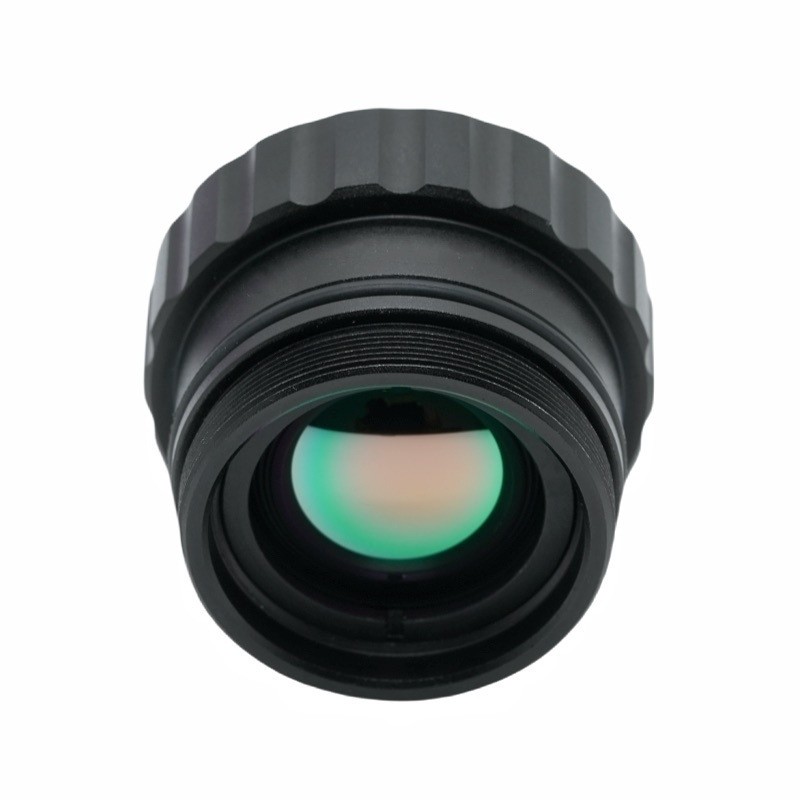

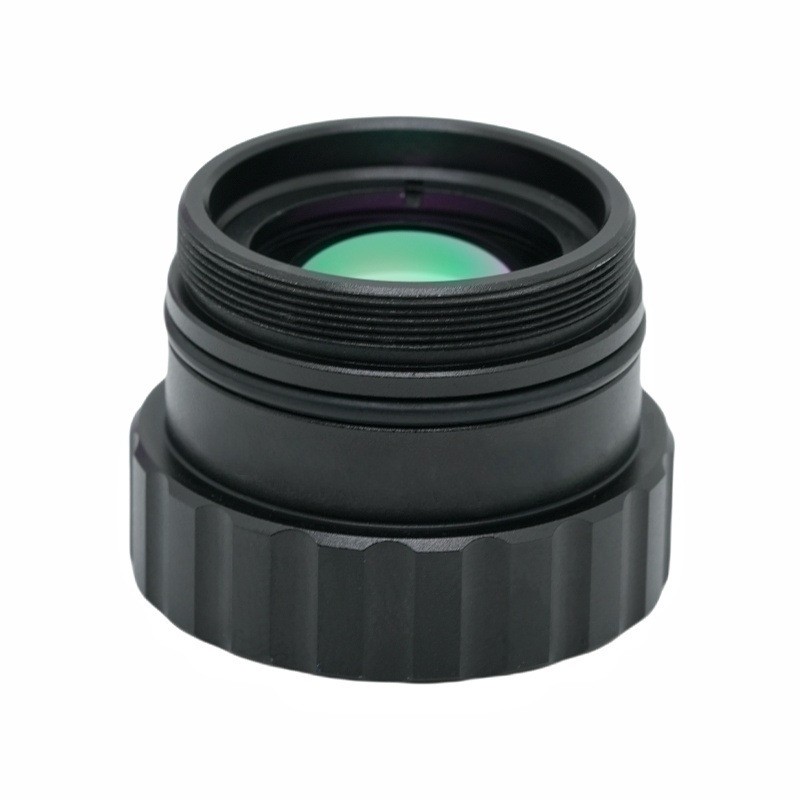

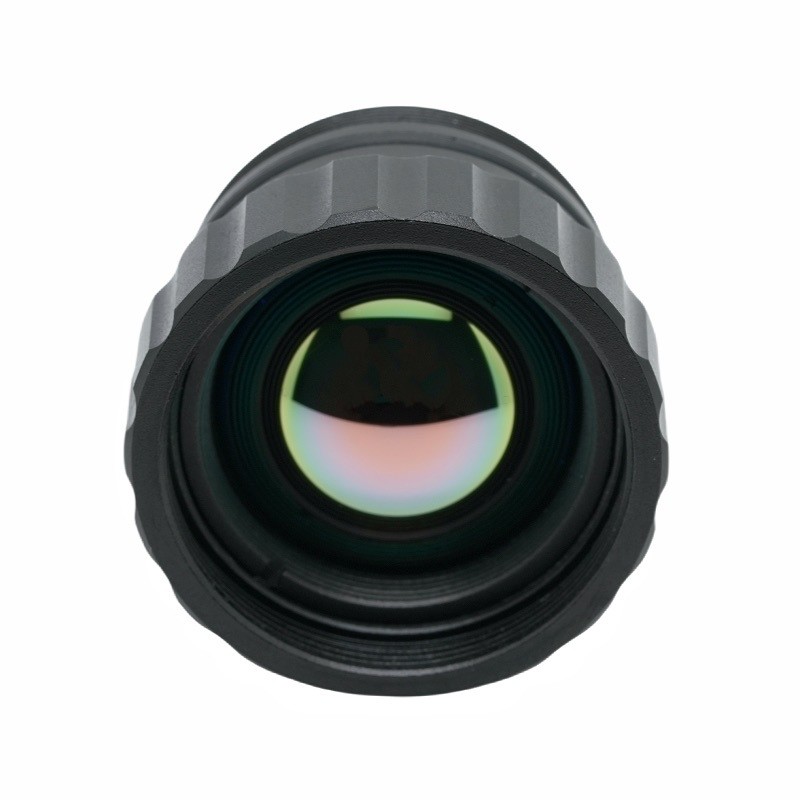

製品説明19mm F1.0 M22 12um AR レンズ長波赤外線熱画像レンズ
ボシレンズ は、中国の大手標準 M12 レンズのメーカー、サプライヤー、輸出業者です。製品の完璧な品質の追求を堅持し、当社の標準M12レンズは多くのお客様に満足していただいています。究極のデザイン、高品質の原材料、高性能、競争力のある価格はすべての顧客が望んでいることであり、それは私たちが提供できるものでもあります。最高のアフターサービスとタイムリーな納期をご提供いたします。

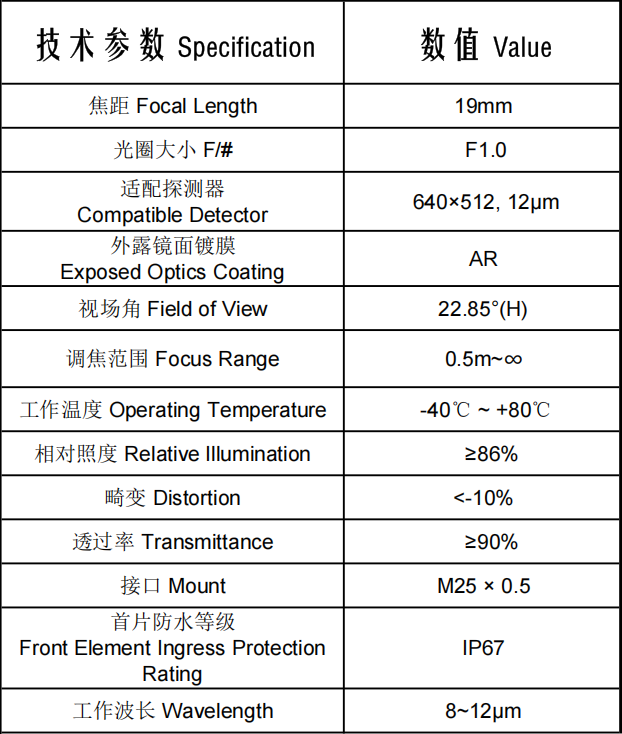

I. コアパラメータの詳細な解釈

1. パラメーターの詳細な分析

1. 焦点距離19mm、超大口径F1.0

F1.0はLWIRレンズの中でも珍しい大口径で、従来のF1.4/F1.8モデルよりもはるかに高い光束を実現し、低温微弱熱源に対する信号対雑音比を大幅に向上させます。

19mm の長い焦点距離により、視野が狭くなり、遠くのターゲットが拡大され、明確な詳細認識が必要な、きめ細かい長距離温度測定や監視に特化しています。

2. 動作波長: 8~12μm

長波赤外線用の標準的な大気透過窓。人体、電気機器、機械の熱画像および温度測定用の非冷却酸化バナジウム熱カメラコアと互換性があります。

3. 対応検出器：640×512、12μmピクセルピッチ

Guide、Hikvision、Dahua、Dali およびその他のメーカーの主流の産業用非冷却赤外線コアに適合します。 12μmのピクセルピッチにより、画像解像度と全体的な機器コストのバランスが取れています。

4. 水平視野: 22.85°

狭い FOV 特性: ターゲットは同じ観測距離でより大きく見え、遠くからでも微妙な熱の詳細が明らかになります。広範囲のパノラマをカバーするのではなく、固定点の長距離監視用に最適化されています。

5.焦点範囲: 0.5m ~ ∞

0.5mの超短い最短焦点距離により、微小部品の近接検査が可能になり、無限遠焦点により長距離パトロールをサポートし、1つのレンズで微小部品の熱試験と広範囲の遠隔検査の両方をカバーします。

2. 主要な画質指標

1.露出光学系のAR反射防止コーティング + 透過率 ≥90%

8～12μm帯に最適化したカスタム反射防止コーティング。 90% 以上の全波透過率は業界平均の 70% ～ 85% を上回り、赤外線エネルギーの捕捉を最大化して微弱なヒート スポットを検出し、強い光の下でもぎらつきやゴースト画像を最小限に抑えます。

2.相対照度 ≥86%

画像のコーナーは中央の明るさの 86% を維持し、エッジの明るさの低下は無視できます。均一なフレームにより、エッジでの温度読み取りエラーが排除され、大面積スキャン中に周辺領域をソフトウェアで強制的に明るくすることによって引き起こされるノイズスパイクが回避されます。

3.歪み < -10%

負の値は樽型歪みを示します。これは、FOV が長くて狭い赤外線レンズの一般的なトレードオフです。幾何学的直線性をわずかに犠牲にして、優れた透過率と相対照明を実現します。このレンズは、高精度の寸法測定ではなく、温度検出とターゲットの識別に最適化されています。

3. 環境・機械設計

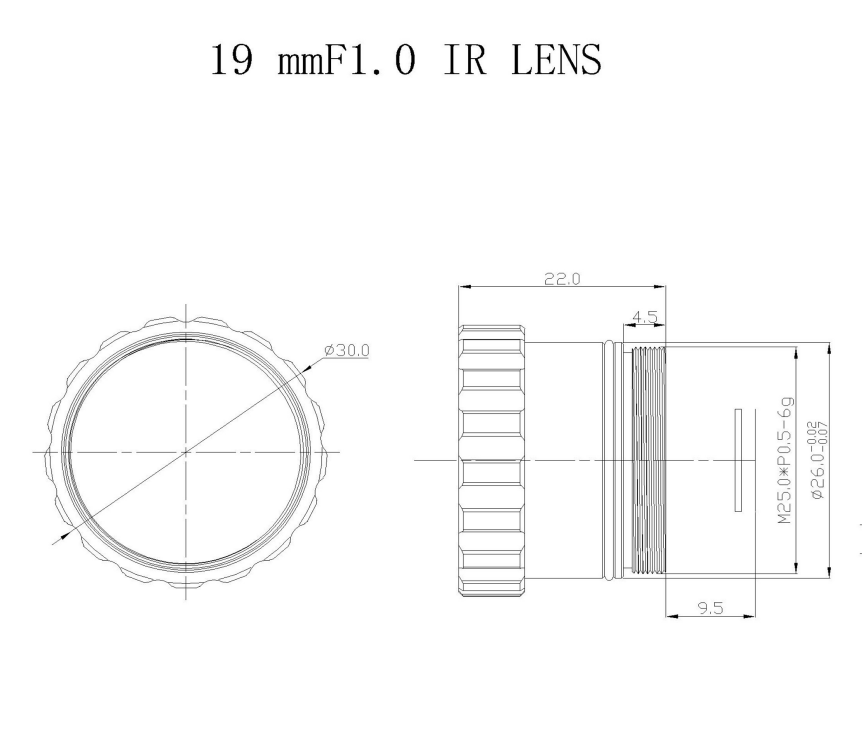

1.マウント：M25×0.5

長焦点赤外線レンズ専用の標準スレッド インターフェイスで、すべての 640 ピクセル長波サーマル カメラ コアとのシームレスな統合を提供します。

2.フロント要素の侵入保護等級: IP67

レンズ前玉に防塵・防水機能を内蔵。追加の保護窓を必要とせずに屋外に展開でき、雨の飛沫や砂嵐に耐えると同時に、屋外デバイスの構造設計を簡素化します。

3.動作温度: -40℃ ~ +80℃

極寒の北方の冬、うだるような夏の暑さ、高温の工業作業場をカバーする超広範な温度許容範囲。極端な温度変動下でも剥離や焦点ぼけを起こすことなく、安定した焦点と無傷のコーティングを維持し、一年中 24 時間稼働します。

II.コアパフォーマンスの利点

メリット1：クラス最高の赤外光透過率：F1.0の大口径＋≧90％の超高透過率

同等の仕様で透過率 90% に達する長焦点赤外線レンズはほとんどありません。 F1.0 の超大口径と組み合わせることで、軽微なワイヤの過熱や隠れた機器の温度上昇など、遠距離の微弱な熱源を検出する業界トップの感度を実現し、低温のターゲットを鮮明に画像化します。

利点 2: 優れたフレーム均一性によりエッジ温度を正確に測定

≥86% の超高相対照度により、画像の隅での明るさの減衰が最小限に抑えられます。太陽光発電パネルやスイッチキャビネットなどの大規模な機器をスキャンする場合、フレーム端の温度値は明らかな偏差なく一貫したままになります。

利点 3: マクロおよび長距離シナリオ向けのデュアルレンジ フォーカス

0.5mの近接焦点機能により、回路基板、小さな配線端子、ベアリングの熱検査が可能になり、長距離無限遠焦点により数キロメートルのパトロールをサポートします。 1 つのレンズで精密マイクロ部品検査と遠隔定点検査の両方を実現します。

利点 4: 全天候型屋外の堅牢性と幅広い温度での安定性

IP67 のフロントレンズ保護と -40 ～ +80℃ の幅広い動作温度を組み合わせることで、鉱山、変電所、荒野、トンネルなどの過酷な環境に直接導入でき、極端な温度下でのフォーカスドリフトやコーティング剥離のリスクがありません。

利点 5: 長距離の細部を拡大した長焦点の狭い FOV

短い 13mm レンズと比較して、19mm の焦点距離と 22.85°の狭い FOV により、同じ距離でより高いターゲット倍率が得られ、絶縁体の損傷、より線の断線、機器の微妙なホットスポットなどの小さな熱欠陥を遠くから特定するのに最適です。

Ⅲ．対象応用分野

1.電力網検査（主な用途）

・高圧送電線・電柱の長距離温度測定：19mmの長い焦点距離で数千メートル離れた碍子や電線の接合部を拡大し、F1.0の高透過率でかすかな過熱欠陥も捉えます。 IP67 保護と幅広い温度耐性により、山岳地帯の屋外変電所に適応します。

·PV パネルのホットスポット検出: 高い相対照度により、パネル端全体の正確な温度測定値が保証され、90% 以上の透過率でかすかなバッテリーのホットスポットを検出します。

·高電圧開閉装置および変圧器の高精度熱試験:最小焦点0.5mにより、コンパクトな電気部品の隠れた温度異常のクローズアップスキャンをサポートします。

2. 精密産業機器の予知保全

·モーター、ベアリング、冶金機械の遠隔監視: +80℃までの周囲温度に耐え、遠くから生産ライン全体をスキャンし、過熱障害を事前に警告します。

·電子部品とエネルギー貯蔵バッテリーキャビネットの検査: 0.5mマクロフォーカスにより、回路基板とバッテリーセルの微妙な熱異常をピンポイントで特定します。

・長距離の化学パイプラインと貯蔵タンクの熱漏洩パトロール：パイプラインの全ルートを遠隔でスキャンし、軽微な断熱材の損傷や熱損失箇所を検出します。

3.長距離屋外警備および国境監視

·油田、鉱山、工業団地向けの定点境界早期警報: 狭い視野で遠くの丘や境界壁をロックし、侵入する人員や車両を熱信号によって検出します。

・国境および沿岸防衛のための全天候型ナイトビジョン：-40℃の耐低温性は極寒の荒野に適しており、IP67保護により、雨、雪、砂嵐の中でも安定した画像を提供します。

4. 鉄道輸送および車両搭載型赤外線モニタリング

·高速鉄道トロリ線の長距離熱検査:長い焦点距離により架空ケーブルを拡大し、トロリ線と位置決めハードウェアの過熱を検出します。フロントレンズはトンネル環境からの霧や塵に強く、曇りません。

·スチールレールとファスナーの遠隔温度テストに加え、車載システム用の長時間焦点暗視支援。

5.森林火災予防と天然資源モニタリング

地上パンチルト ユニットまたは UAV による森林火災の監視: 数キロメートル離れた森林に隠れた初期のくすぶりを特定します。高い透過率でかすかな低温の火源を捉え、高度な山火事の早期警戒を実現します。

6. 特殊設備の緊急点検

火災現場の長距離熱監視、大型倉庫内の隠れた高温危険スクリーニング、港湾の大型機械の遠隔熱監視。

IV.製品トレードオフの説明 (制限事項)

このレンズは、樽型歪みが大きい (-10% 未満) ため、高精度の寸法測定や幾何学的マッピングを必要とする用途には適していません。その光学設計は、透過率、エッジ均一性、長距離温度検出感度を優先し、純粋に熱測定とターゲット認識シナリオ向けに最適化されています。

当社のスターライトレンズは、スマートホームウェブカメラ、人工知能カメラに取り付けることができます。

19mm F1.0 M22 12um AR レンズ長波赤外線熱画像レンズ セキュリティ監視スターライト レンズ、標準 M12 ネジ付きインターフェース レンズ、2.0 F/NO、6G 構造、より軽量で、高い費用対効果を備えています。当社の標準スターライトレンズにご興味がございましたら、今すぐご相談ください。すぐにご返信いたします。

この製品には次のような特有の特徴があります。

1. 製品の特徴: すべてプラスチック素材で作られているため、製品の品質を確保しながら、お客様に低価格での購入を提供できます。

2. 製品の利点: 大きな角度、小さなサイズ、広い被写界深度範囲。

私たちはあなたの購入を熱望しており、最高の協力体験とより深いビジネスコラボレーションを提供することを楽しみにしています。
