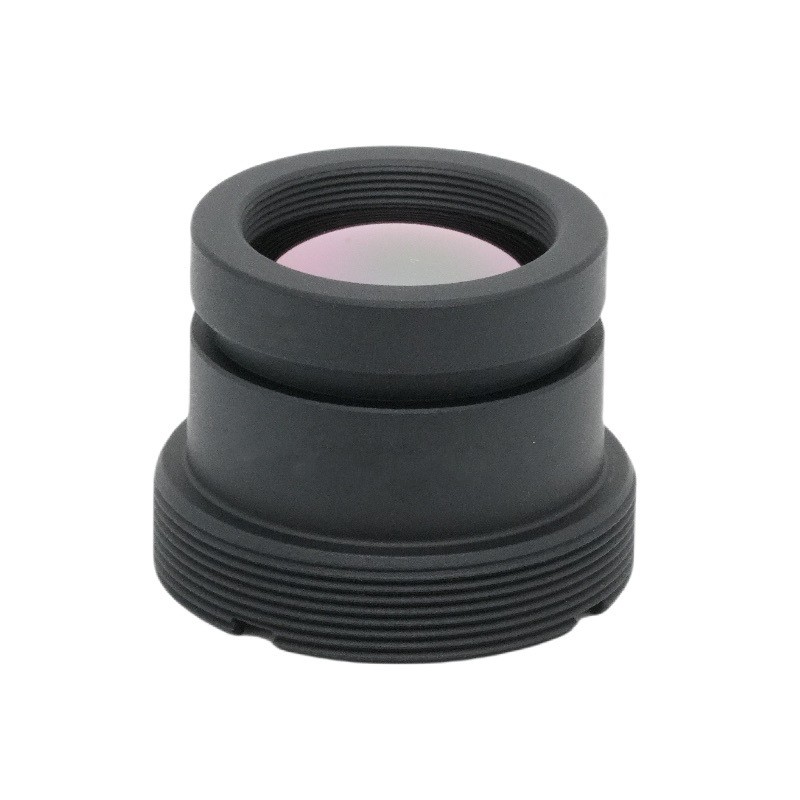

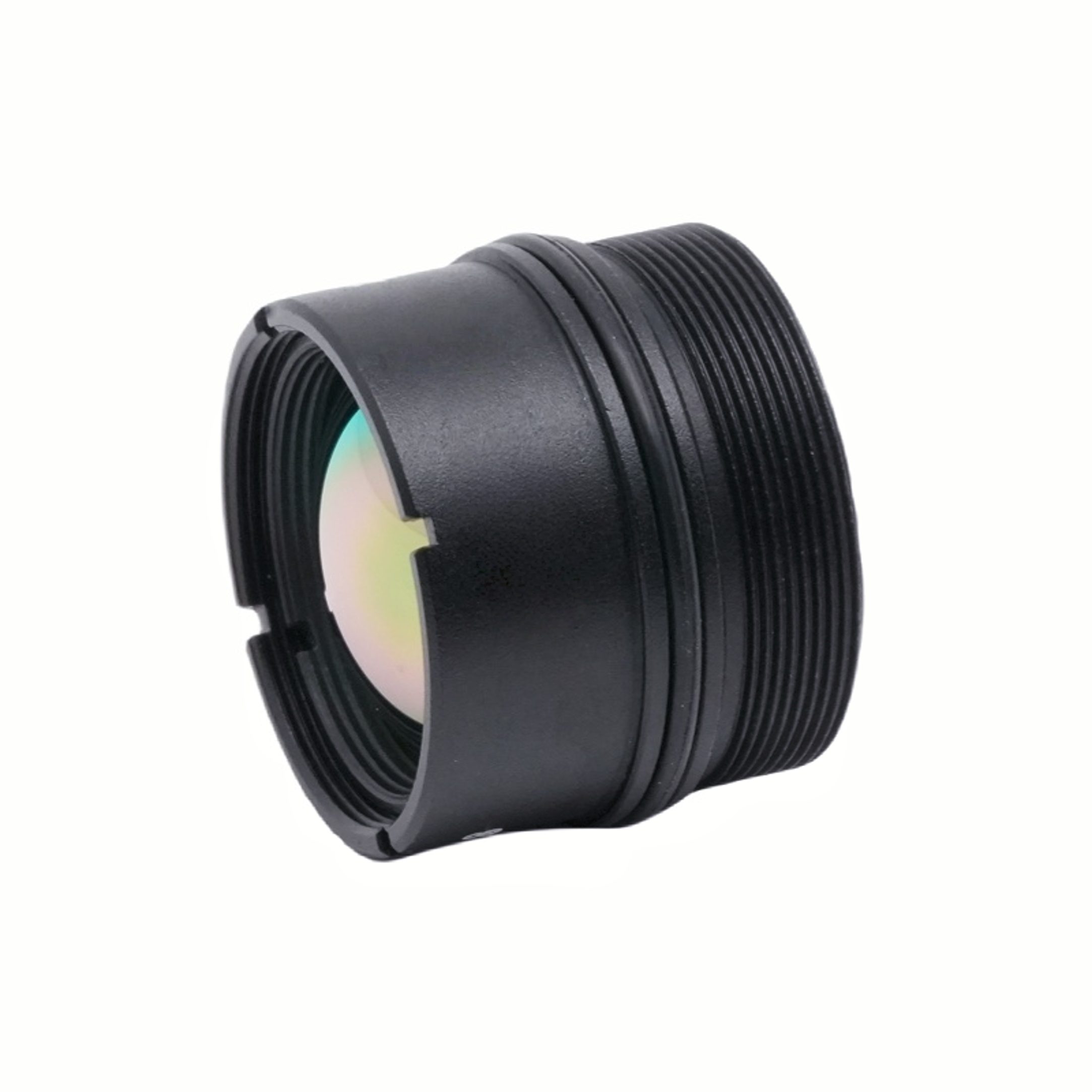

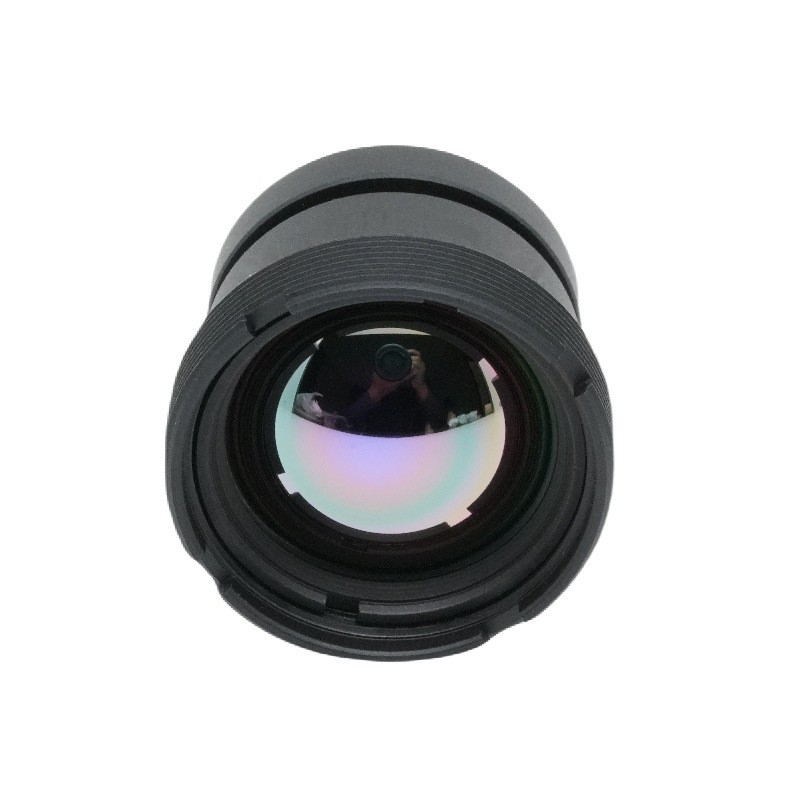

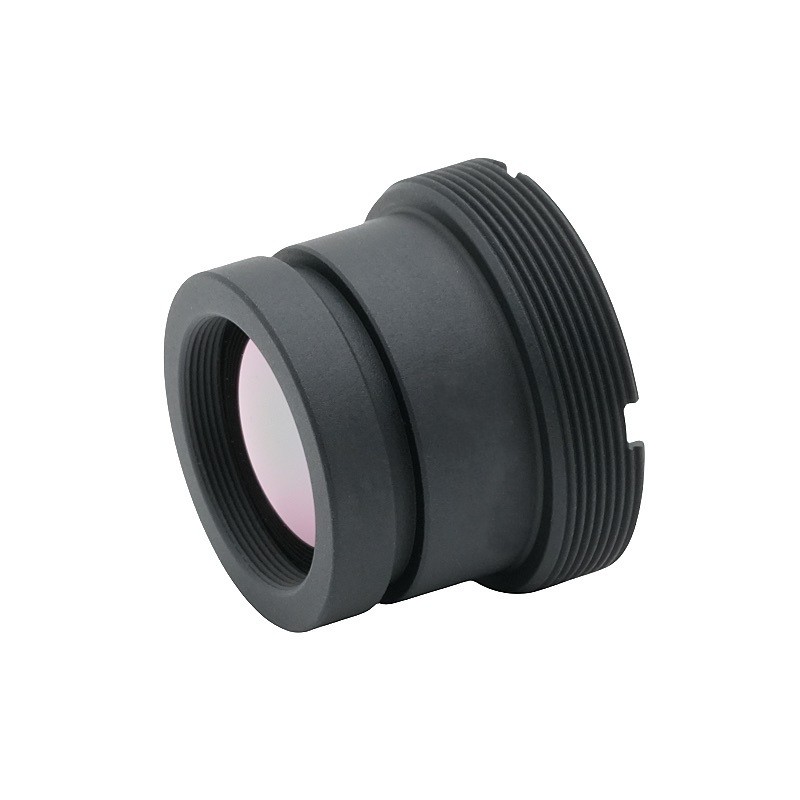

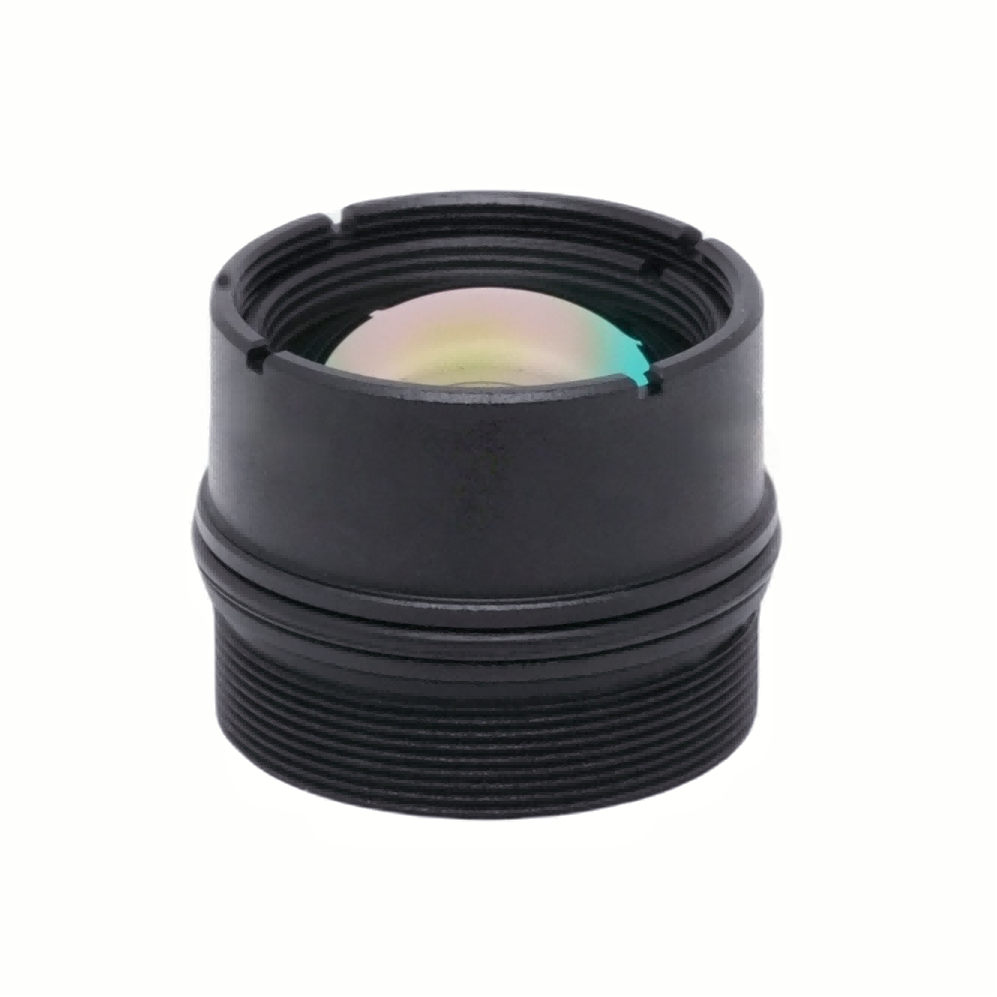

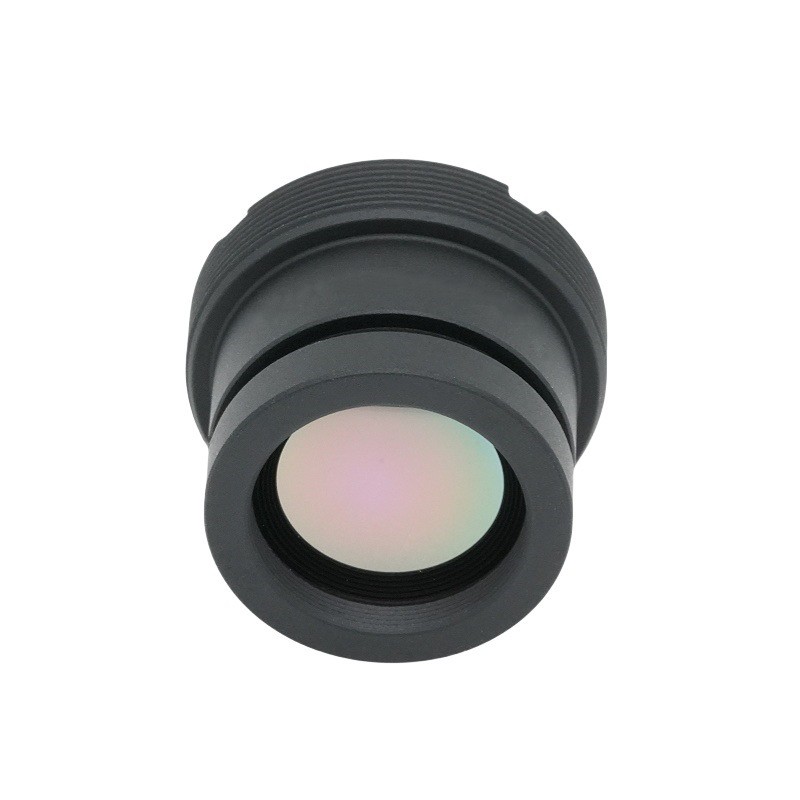

製品説明13mm F1.0 M22 12um HD レンズ長波赤外線熱画像レンズ
ボシレンズ は、中国の大手標準 M12 レンズのメーカー、サプライヤー、輸出業者です。製品の完璧な品質の追求を堅持し、当社の標準M12レンズは多くのお客様に満足していただいています。究極のデザイン、高品質の原材料、高性能、競争力のある価格はすべての顧客が望んでいることであり、それは私たちが提供できるものでもあります。最高のアフターサービスとタイムリーな納期をご提供いたします。

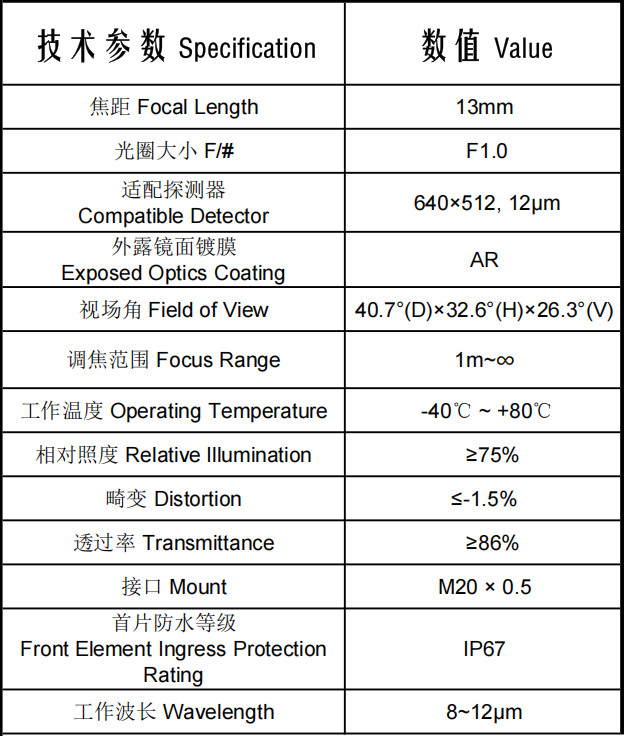

I. コアパラメータの詳細な解釈

1. 主要な光学仕様

1. 焦点距離13mm、F1.0の大口径

F1.0は赤外線レンズの中でも超大口径の光透過口径を表し、従来のF1.4/F1.8の赤外線レンズに比べてはるかに高い光束を誇ります。熱赤外線放射が等しい場合、検出器が受信する信号強度が大幅に向上し、低温の弱い熱源や長距離のターゲットのイメージングに対して大幅に優れた信号対雑音比を実現します。

13mmの中焦点距離は、視野範囲と長距離識別のバランスをとり、広角監視と中距離から長距離の温度測定と検出の間の妥協点を打ち出します。

2. 動作波長: 8~12μm

これは標準の長波赤外線 (LWIR) 大気透過窓であり、非冷却酸化バナジウム赤外線検出器、人体監視、機器の温度測定、および屋外の熱画像セキュリティ用のユニバーサル波長帯と互換性があります。

3. 対応検出器：640×512、12μmピクセルピッチ

主流の 640 ピクセル非冷却赤外線カメラ コア (Hikvision、Dahua、Guide Infrared、Dali Infrared などのユニバーサル仕様) に適合します。 12μm ピクセル ピッチは産業用およびセキュリティ赤外線システムの標準ピクセル サイズであり、制御可能な全体の機器コストで適度な画像解像度を実現します。

4. 視野：40.7°(対角)×32.6°(水平)×26.3°(垂直)

中狭視野で多用途に適用可能:

·32.6°の水平FOVは、道路、工場敷地、境界線などの直線的な検査シナリオに適しています。

・26.3°の垂直FOVは、高架橋、山岳地帯、プラットホームなどの高低差の大きなシーンをカバーします。

·超広角レンズにありがちな激しいエッジ減衰がなく、視野範囲と画像の均一性のバランスが取れています。

5.焦点範囲: 1m ~ ∞

1m離れた機器の近距離温度測定と数千m離れた熱源の遠距離熱観測に対応し、近距離の機器点検と長距離のセキュリティ監視を1つのレンズで実現します。

2. 画質指標

1.露出した光学部品のAR反射防止コーティング

8～12μmの波長帯に特化した赤外線反射防止コーティングにより、レンズ表面での迷光反射を軽減します。 86% 以上の全体透過率と組み合わせることで、赤外線エネルギーの収集を最大化し、ゴースト画像やグレアを抑制し、高温の強い光条件下でもクリーンな画像を実現します。

2.透過率 ≥86% (8~12μm 波長帯全域)

通常の赤外線レンズは通常 70% ～ 80% の透過率しか達成できないため、これは赤外線レンズの優れた性能ベンチマークです。高い透過率によりF1.0の大口径の利点がさらに増幅され、弱い低温熱源（漏電、パイプラインの熱損失など）の特定がはるかに容易になります。

3.相対照度 ≥75%

画像フレームの四隅の明るさは中央の明るさの 75% 以上を維持し、大面積のパノラマ監視中に端で明らかな暗さを排除します。過度のノイズを引き起こすような強力なソフトウェア エッジ ブライトニングは必要ありません。

4.歪み≤-1.5%

負の値は、優れた歪み制御によるマイルドな樽型歪みを示します。シーン内の直線には曲がりがほとんどなく、光学歪みによって引き起こされる寸法や温度の測定誤差が排除されます。正確な温度読み取りと寸法計算が必要な産業シナリオに最適です。

3. 機械的および環境への適応性

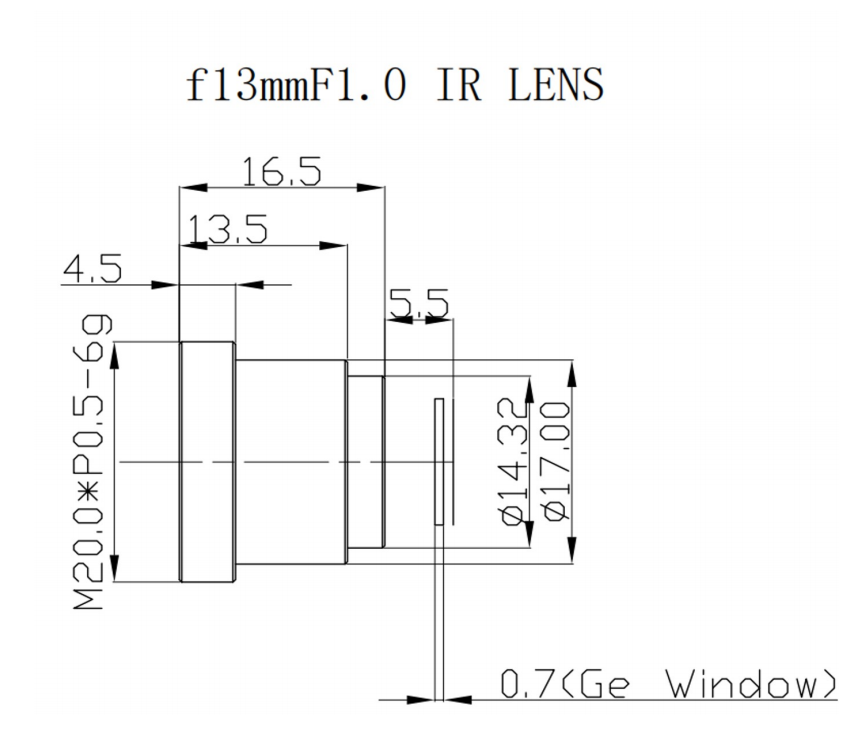

1.マウント：M20×0.5

赤外線業界向けの標準ユニバーサル スレッド インターフェイス。市場で主流の 640 非冷却赤外線カメラ コアと直接互換性があり、強力な互換性と低い交換/統合コストを実現します。

2.フロント要素の侵入保護等級: IP67

フロントレンズ要素は防塵性と防水性を備えているため、追加の保護ハウジングなしで直接屋外に展開できます。短期間の雨のしぶき、砂塵、湿気の多い環境に耐性があり、屋外の完全な機器の構造設計が大幅に簡素化されます。

3.動作温度: -40℃ ~ +80℃

極寒の北部の冬、灼熱の南部の夏、高温の工業作業場/製錬周辺をカバーする超広範な温度許容範囲。レンズの光学系、バレル、コーティングは、極端な高温/低温下での剥離、変形、焦点のずれを回避し、24 時間安定した動作を実現します。

II.コアパフォーマンスの利点の概要

メリット1：極微熱赤外線検知能力（F1.0の大口径＋86％の高透過率）

同じ焦点距離のレンズでは透過絞りF1.0を採用しているものはほとんどありません。高透過ARコートと合わせて、従来のF1.4レンズをはるかに上回る低温・弱熱源の識別能力を発揮します。長距離の小さなホットスポット、地下パイプラインの熱漏れ、電気機器のわずかな温度上昇を明確に捕捉し、温度測定の精度とアラームの感度を高めます。

メリット2：均一な撮像と低歪みで監視と高精度温度測定の両方に最適

≥75% のエッジ相対照度により、広角赤外線レンズによくある「四隅が暗い」という欠点が解決されます。歪みは 1.5% 以内に制御されており、画像の幾何学的な忠実性が保証されます。工業用温度測定、電力欠陥検査、鉄道輸送の熱検出中に光学歪みによって引き起こされる誤った温度測定値が発生することはなく、定量検査用途に最適です。

利点 3: 簡素化された保護と安定した幅広い温度パフォーマンスを備えた全天候型の屋外展開

IP67 のフロントレンズ保護と -40 ～ 80℃ の広い温度範囲により、カスタマイズされた防水ハウジングなしで、野原、変電所、鉱山、高速道路への直接設置がサポートされます。極端な温度下でもフォーカスドリフトやコーティングの破損が発生しないため、全体的な機器の統合コストと故障率が削減されます。

メリット4: 高い汎用性、主流の640赤外線カメラコアと互換性あり

12μm 640×512 フォーマットは、非冷却赤外線検出器の最も一般的な仕様です。 M20×0.5 標準ネジマウントにより、成熟したサプライチェーンのマッチングにより、セキュリティ、工業用温度測定、車載赤外線機器メーカーによる大量統合が可能になります。

利点 5: 統合された近距離および長距離焦点合わせ

1mの至近距離から無限遠まで継続的に焦点を合わせることができるため、1つのレンズで、近距離の機器検査（スイッチキャビネット、モーター）と長距離のセキュリティ監視（境界線、工場の周囲）の2つのシナリオを満足させることができます。異なる焦点距離のレンズを在庫しておく必要がなくなるため、在庫の多様性が減ります。

Ⅲ．細分化されたアプリケーション分野

1.電力・エネルギー産業（コアアプリケーションシナリオ）

·変電所および配電室の赤外線温度測定: コネクタ、バスバー、回路ブレーカーの微妙な温度上昇を捕捉します。歪みが少ないため、正確な温度測定値が保証されます。 IP67 保護は屋外の変電所環境に適応します。

·送電線と電柱の長距離検査: 13mm の焦点距離と F1.0 の大口径を組み合わせることで、数千メートル離れた素線の断線や絶縁体の加熱欠陥を特定します。広い温度許容範囲により、現場での激しい温度変動に適応します。

·太陽光発電所のホットスポット検出: 高い透過率により PV パネル上のかすかなホットスポットを特定し、均一な相対照明により PV アレイ全体の影のないイメージングを実現します。

2. 屋外警備と国境監視

·工場敷地、油田、鉱山への侵入早期警告: 8 ～ 12μm の波長帯は完全な暗闇や薄い霧を透過します。 F1.0 絞りは人体の微弱な赤外線放射を捕捉し、32.6° の水平 FOV は直線的な壁周囲のレイアウトに適合します。

・国境と沿岸防衛のための全天候型ナイトビジョン：-40℃の耐低温性は極寒の北部気候に適応し、IP67等級は雨、雪、砂嵐に耐え、長距離の人員や車両の熱源を特定します。

・高速道路やトンネルの熱画像火災警報と速度測定：歪みが少ないため、車両のサイズと位置を正確に計算でき、レンズは湿気の多いトンネル環境でも曇りや埃に強く、曇りません。

3.産業機器の予知保全

·冶金および製錬の高温作業場での機器監視: 周囲温度 +80℃ まで許容し、溶鉱炉、コンベア ベアリング、およびモーターの過熱障害を検出します。

·化学パイプラインおよび貯蔵タンクの熱漏れ検査: 機器の近距離1m近接スキャンと長距離の完全なパイプラインスクリーニングをサポートします。高い透過率により、小さな熱漏れポイントを捕らえます。

·データセンターのサーバールームとエネルギー貯蔵キャビネットの温度制御検出:バッテリーパックとサーバーの異常な温度上昇を特定し、火災の危険性を早期に警告します。

4. 鉄道輸送および車両搭載型赤外線システム

·高速列車および地下鉄列車向けの車載赤外線監視: レール留め具と列車ブレーキ システムの過熱を検出します。広い温度許容差は季節的な屋外温度の変動に適応し、IP67 等級はトンネルの水霧や粉塵に耐えます。

·車両暗視運転支援：暗くなった後に歩行者や動物の熱源を識別します。中程度の FOV は、長距離の前方検出と路側のカバー範囲のバランスをとります。

5.森林火災予防と天然資源検査

UAV または地上パンチルト森林火災監視: 森林の奥深くに隠された火元を長距離から特定します。弱い熱源検出機能により、裸火よりも早くくすぶっている火災を発見し、複雑な山岳気候に適応する屋外防水および耐温度設計を備えています。

6. 体温検査と緊急救助

・工場や港湾での人の体温スクリーニング：均一な照明により、フレーム端での複数人の同時温度測定がエラーなく行われ、全天候型の屋外操作により太陽光や雨の干渉が回避されます。

·消防士の捜索と救助: 濃い煙を透過して閉じ込められた犠牲者の位置を特定します。短い焦点距離は屋内の限られた空間の捜索をサポートし、長距離モードは火災現場全体をスキャンします。

IV.競合製品との差別化メリット

同じ焦点距離の通常の 13mm F1.4/F1.8 長波長赤外線レンズと比較して、この製品には次のような重要な差別化点があります。

・光透過率が2倍になり、低温熱源に対する感度が高まります。

·IP67のフロントレンズ保護を内蔵し、完全な機器の構造設計を簡素化します。

·歪みが低く、エッジ相対照明が高いため、プロの温度測定シナリオで優れた信頼性を実現します。

·-40～80℃の全温度範囲にわたって安定した性能を発揮し、極端な環境への適応力が強化されています。

当社のスターライトレンズは、スマートホームウェブカメラ、人工知能カメラに取り付けることができます。

13mm F1.0 M22 12um HD レンズ長波赤外線熱画像レンズ セキュリティ監視スターライト レンズ、標準 M12 ネジ付きインターフェース レンズ、2.0 F/NO、6G 構造、より軽量で、高い費用対効果を備えています。当社の標準スターライトレンズにご興味がございましたら、今すぐご相談ください。すぐにご返信いたします。

この製品には次のような特有の特徴があります。

1. 製品の特徴: すべてプラスチック素材で作られているため、製品の品質を確保しながら、お客様に低価格での購入を提供できます。

2. 製品の利点: 大きな角度、小さなサイズ、広い被写界深度範囲。

私たちはあなたの購入を熱望しており、最高の協力体験とより深いビジネスコラボレーションを提供することを楽しみにしています。
