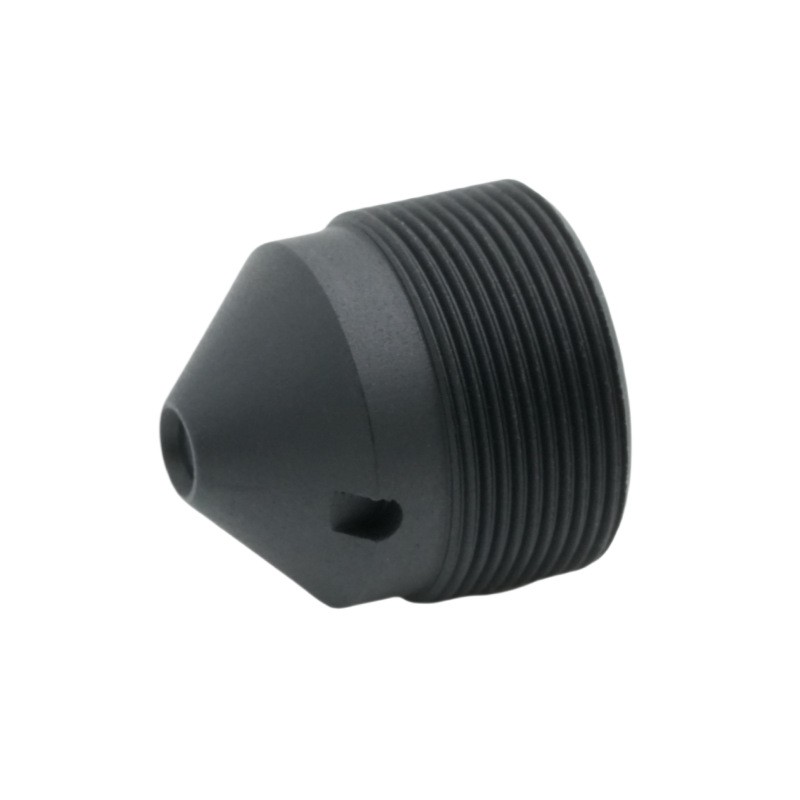

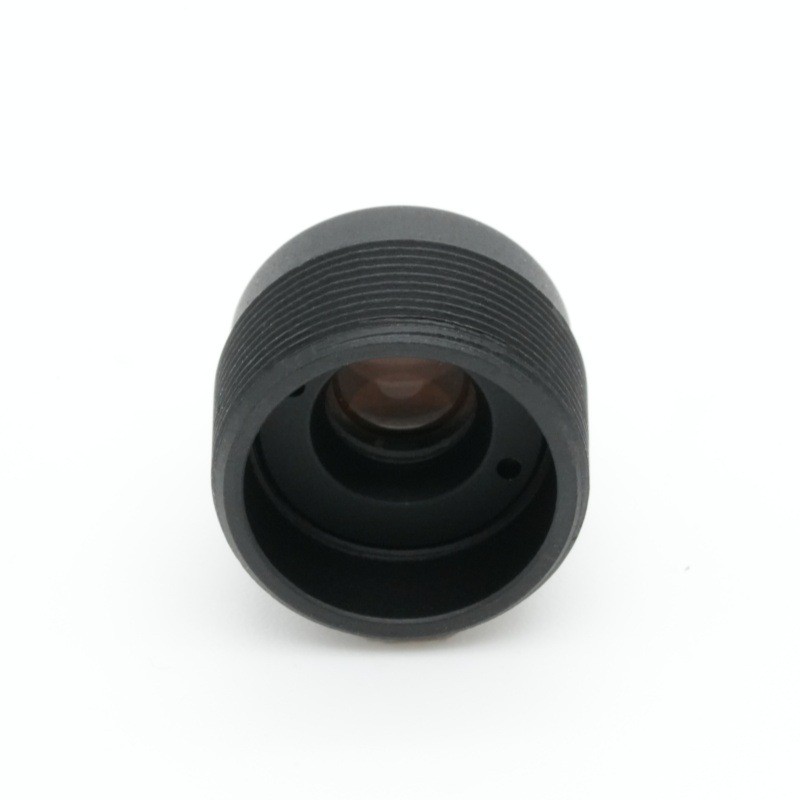

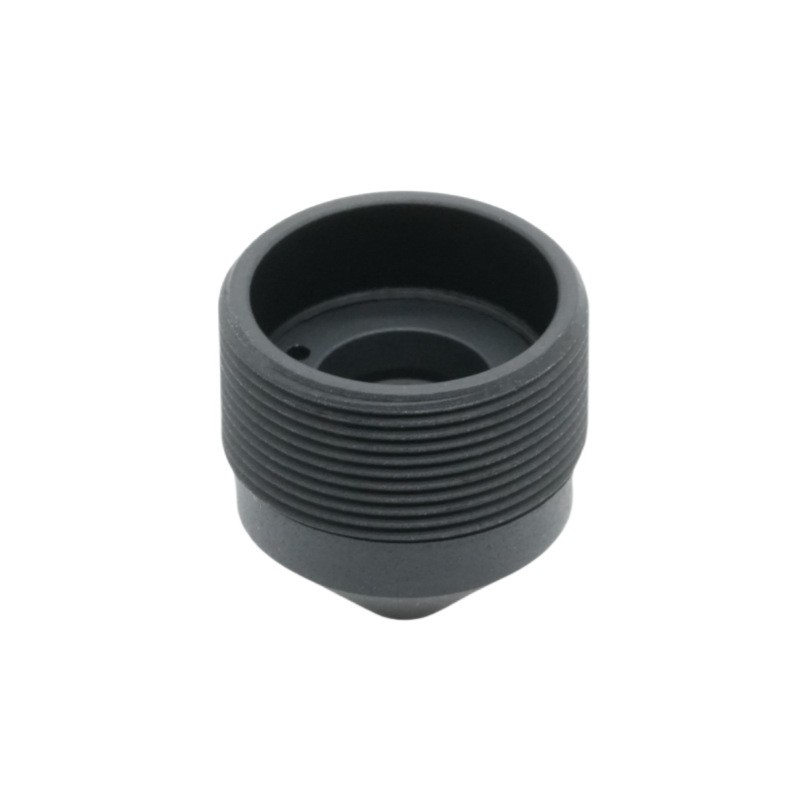

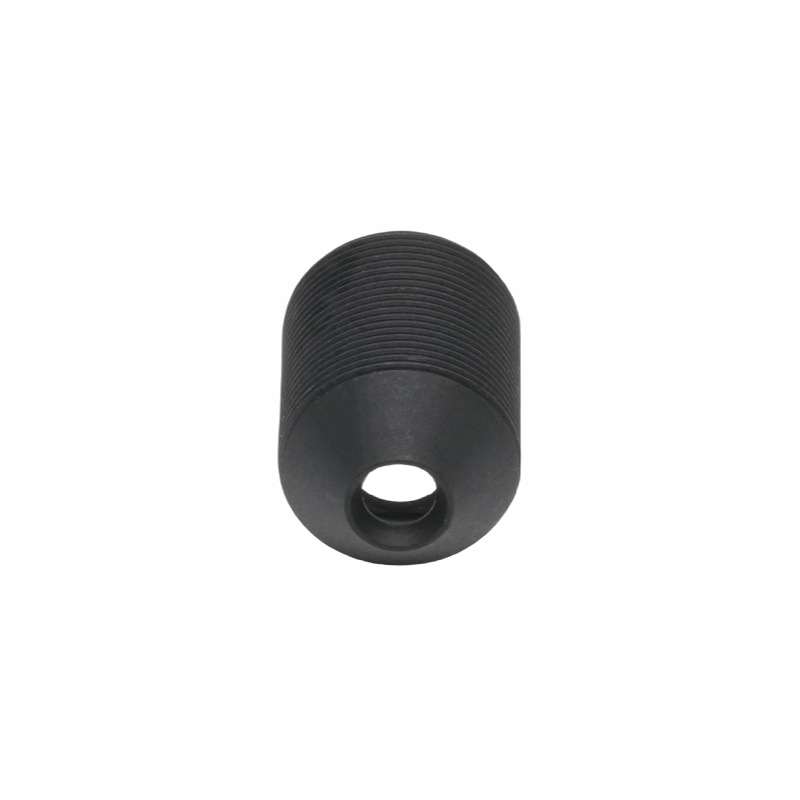

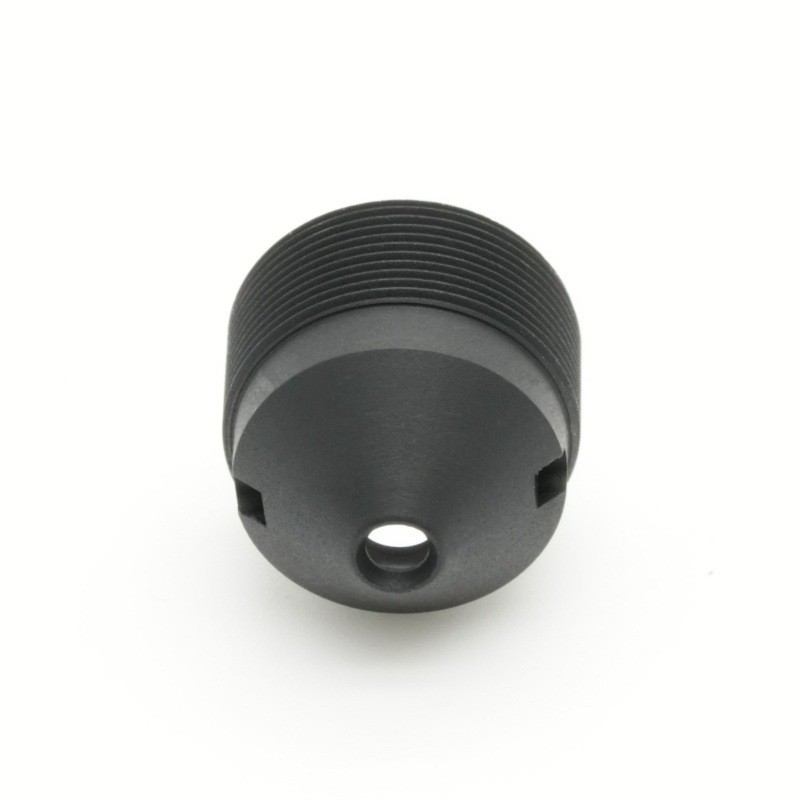

6.2mmコーンレンズ

製品概要

BOSHI Optical Technology によって製造されたこの信頼性の高い 6.2 mm 単焦点レンズは、大量生産の OEM セキュリティ プロジェクト専用に構築され、1/2.7 インチ フォーマットのレンズ標準を中心に最適化されています。 F2.6 の固定絞りを備えたこのコンパクトな小型光学系は、ミッドレンジの監視光学系の導入において、集光性能と実用的な被写界深度の絶妙なバランスを実現します。プロ仕様の M7 ボード レンズとして、15° 未満の低い主光線角レンズ設計を採用し、高い相対照明レンズ性能と組み合わせて、低コストのミニ IP カメラ コンポーネントの一般的な故障点であるコーナーのケラレやカラー シフトを軽減します。認識可能な物体と人体を識別するための 74 度の対角視野を実現し、高速モジュール生産時のアセンブリのずれを吸収するための十分なイメージサークル許容値を備えています。 BOSHI 光学テクノロジーは、すべての OEM セキュリティ ボード レンズの光学的および機械的検証をフルバッチで実施し、商業用および住宅用の屋内監視ハードウェアで一貫した 24 時間のイメージングを保証します。自動組立ライン向けにコストが最適化されており、Wi-Fi カメラ、コンパクト IP モジュール、汎用監視デバイス用の実証済みの光学コンポーネントとして機能します。

詳細な製品説明

パラメータ分析

- 6.2mm 固定焦点レンズ (EFL 6.2±5%):この中程度の固定焦点距離は、特にミッドレンジ監視光学系向けに校正されています。幅が広すぎてエッジに大きな歪みが生じることも、狭すぎてシーンの範囲が制限されることもありません。一般的な壁掛け監視高さの場合、この焦点距離により、観察距離 3～8m 以内の人物や商品を明確に認識できるため、超広角レンズや望遠コンパクトレンズの性能のトレードオフを回避でき、玄関、オフィス、小売店に最適です。

- F2.6 固定絞り (F/NO 2.6±5%):日常の監視シナリオ向けの実用的な固定絞り仕様。この F2.6 固定絞りは、満足のいく被写界深度を維持しながら、通常の室内環境照明下で安定した光の取り込みを実現します。フレーム内の異なる距離にある複数の物体を同時に鮮明に保つことができるため、コンパクトな小型光学系での過度に大きな開口部によって引き起こされる焦点外れのリスクが排除されます。

- 1/2.7インチフォーマットレンズの最適化:光学システム全体がシミュレーションされ、1/2.7 インチセンサー向けに調整されています。最大イメージサークルØ7.0mmにより、センサーのアクティブエリアを超えて十分な安全マージンが得られます。この M7 ボード レンズをカメラ モジュールに組み立てる際、自動 SMT 装置によるわずかな位置オフセットによって機械的なケラレが発生せず、カメラ OEM 顧客の量産歩留まりが直接向上します。

- 視野の仕様:対角74°/水平62°/垂直33.5°。現実世界のセキュリティ指向の角度校正。水平 62° は、ほとんどのオフィスや店舗の壁掛け監視ニーズをカバーし、垂直角度は無駄な天井や地面にピクセル リソースを無駄にすることなく、標準的な設置高さに適合します。

- 低主光線角レンズ (CRA＜15°):ミニ IP カメラ コンポーネントの主要な競争機能の 1 つ。多くの手頃な価格のコンパクトレンズは高い CRA 値を備えており、主流の CMOS センサーと一致させるとコーナーの色かぶり、感度の低下、明るさの不均一が生じます。 15°以下に制御されたこの設計により、このような光学的欠陥が大幅に抑制されます。

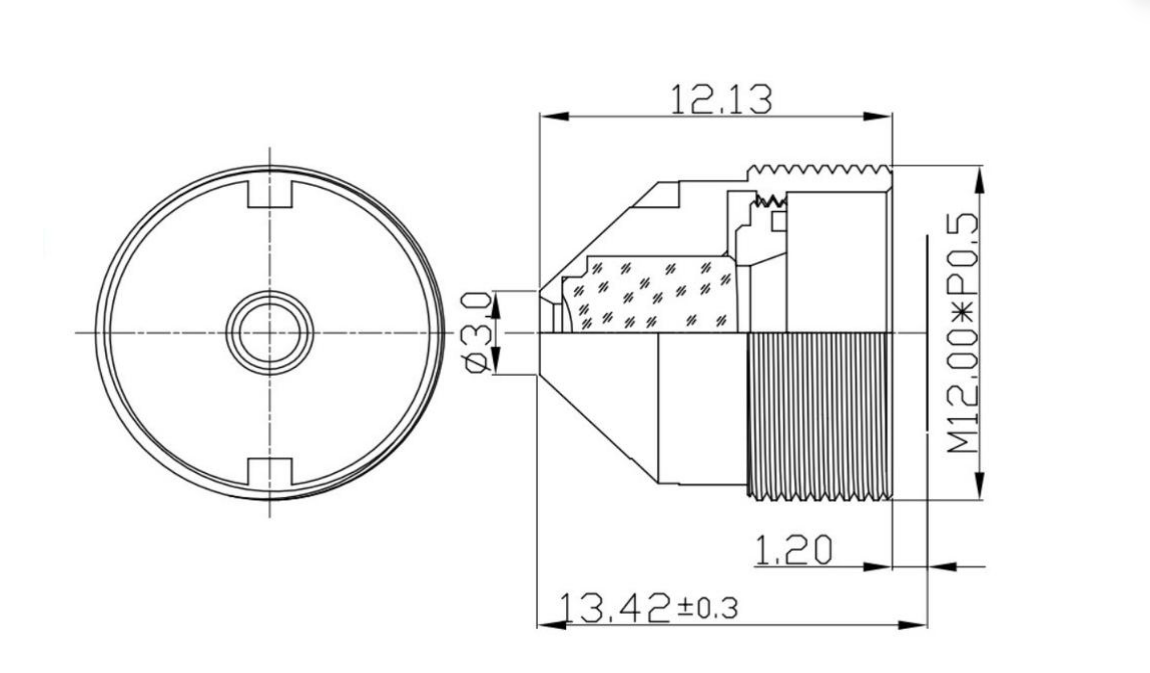

- M7 ボードレンズの機械仕様:TTL:13.42±0.3mm; BFL:6.5±0.2mm。トラック全長とバックフォーカス長の厳密な公差制御。コンパクトな寸法で、高度に統合された小型モジュール設計をサポートします。 OEM セキュリティ ボード レンズの大量注文の場合、機械的公差が厳しく、自動ねじ込み組み立て後の再現性のある光出力が保証されます。

- 歪みと照明指数:テレビの歪み - 12.00%、相対照度 58.0%。ビデオ監視録画用にアプリケーションによって調整された歪みで、シーンが不自然に伸びることはありません。 58.0% の高い相対照明レンズのパフォーマンスにより、画像の隅で許容可能な明るさを維持し、暗いエッジを補正するための ISP アルゴリズムの負担を軽減します。

BOSHI 光学技術によるコアパフォーマンスの利点

1. 成熟した 6.2 mm 固定焦点レンズと F2.6 固定絞りの組み合わせにより、ミッドレンジ監視光学系のバランスのとれた光学機能が実現します。明るい昼間や薄暗い屋内環境でも安定した性能を発揮し、ISP ソフトウェア補正に過度に依存することなく、1/2.7 インチ フォーマットのレンズの結像ポテンシャルを最大限に発揮します。

2. この M7 ボード レンズは、7.0 mm の大型イメージ サークルを備えたコンパクトな小型光学部品として、アセンブリのフォールト トレランスを確保しています。大量モジュールの組み立て中に位置がわずかにずれても、コーナーが暗くなることはなく、カメラ OEM メーカーの不良率を削減します。

3. 組み込まれた低い主光線角度のレンズ特性は、高い相対照度のレンズメトリクスと連携して機能します。中心から隅までの明るさと色の一貫性がよく維持されます。競合する多数のミニ IP カメラ コンポーネントを悩ませるコーナー シェーディングやカラー ドリフトの問題点を効果的に解決します。

4. 自動化された量産ワークフローのために最適化された機械的寸法。 BOSHI Optical Technology は、OEM セキュリティ ボード レンズのバッチごとに光学インデックスと機械的寸法の抜き取り検査を実施します。大規模な OEM および ODM 監視プロジェクトでも、一貫した製品パフォーマンスが保証されます。

5. TV の歪みとエッジ照明のバランスが取れているため、重い画像補正アルゴリズムの必要性が軽減されます。このレンズと統合されたカメラは自然な監視映像を出力できるため、他の機能のためのチップ コンピューティング リソースを節約できます。

対象となるアプリケーションのシナリオ

1. 商用屋内監視機器: 小売店の盗難防止カメラ、オフィス監視モジュール、ロビーおよび廊下の小型 IP カメラ。この OEM セキュリティ ボード レンズは、ミッドレンジ監視光学系として構築されており、1/2.7 インチ フォーマットのレンズに完全に適合します。認定されたミニ IP カメラ コンポーネントとして、中規模の公共ゾーンに鮮明な物体と人体の詳細を提供します。

2. スマート ホーム セキュリティ デバイス: 家庭用 Wi-Fi 監視カメラ、建物入口補助カメラ モジュール。コンパクトな小型光学構造と低い主光線角度のレンズ特性により、M7 ボード レンズはスペースに制約のある家庭用カメラ ハードウェアに適合します。

3. ミニ組み込みビジョン システム: アクセス制御補助カメラ、M7 インターフェイスを採用した小型画像収集モジュール。 6.2mm 固定焦点レンズは、近距離から中距離の物体の観察に適切な倍率を提供します。

4. 大量生産の OEM 監視カメラ プロジェクト: 大量生産されたアナログおよび IP セキュリティ カメラ。 BOSHI 光学テクノロジーは、コスト効率の高い光学ソリューションを提供します。この F2.6 固定絞りレンズは、世界的なセキュリティ製品ブランドの完成品カメラ ハードウェアに統合できます。
