焦点距離4.1mmの熱画像レンズ

製品概要

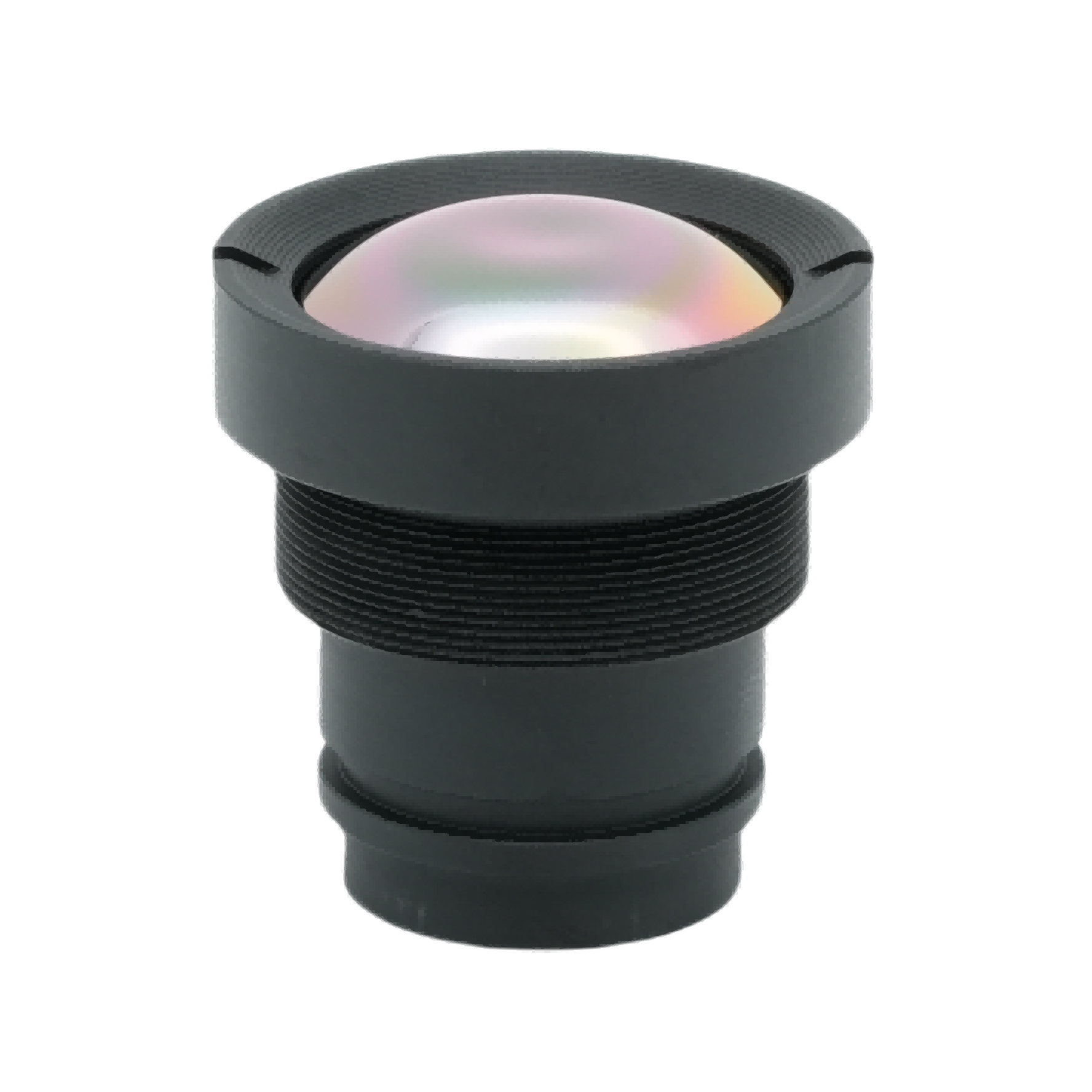

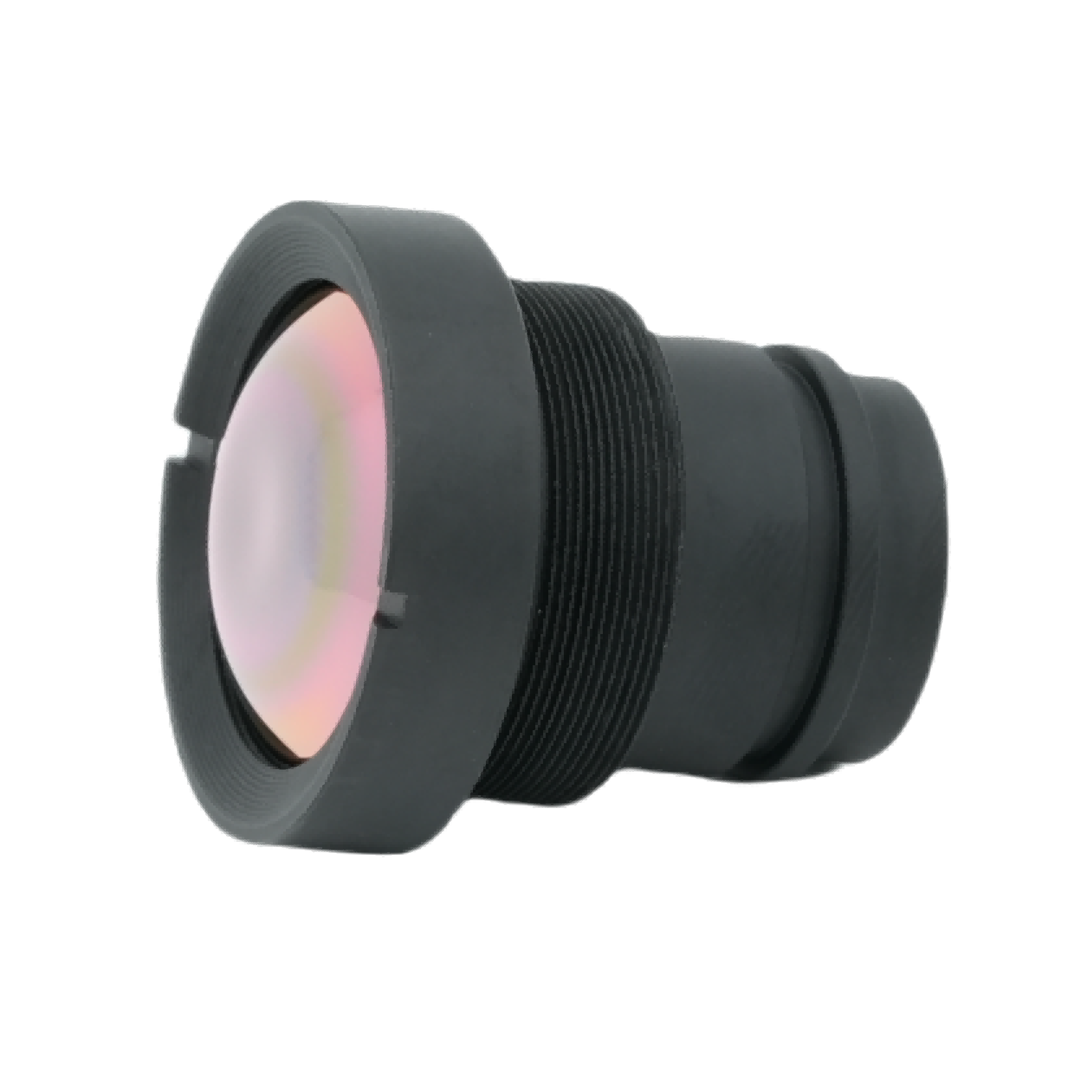

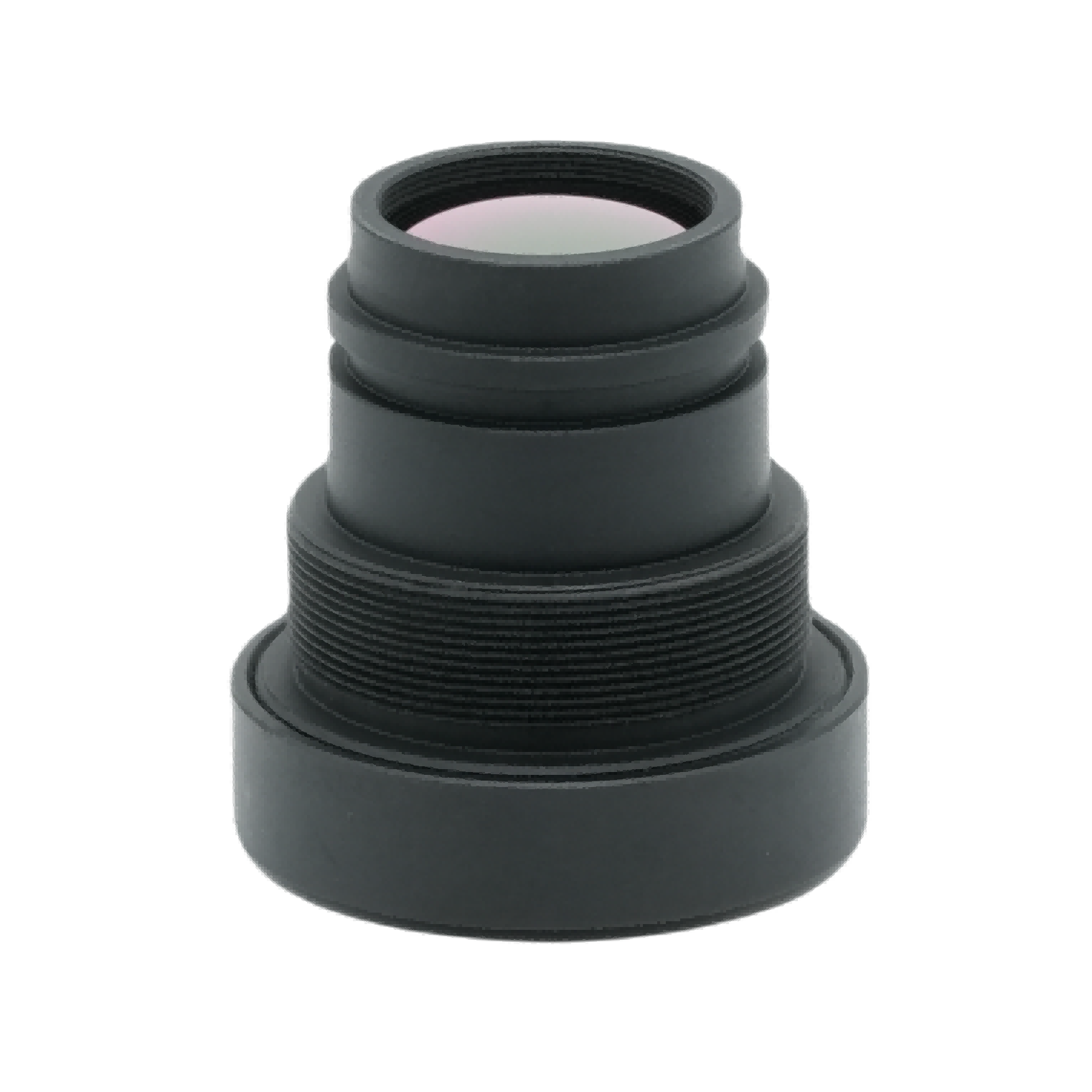

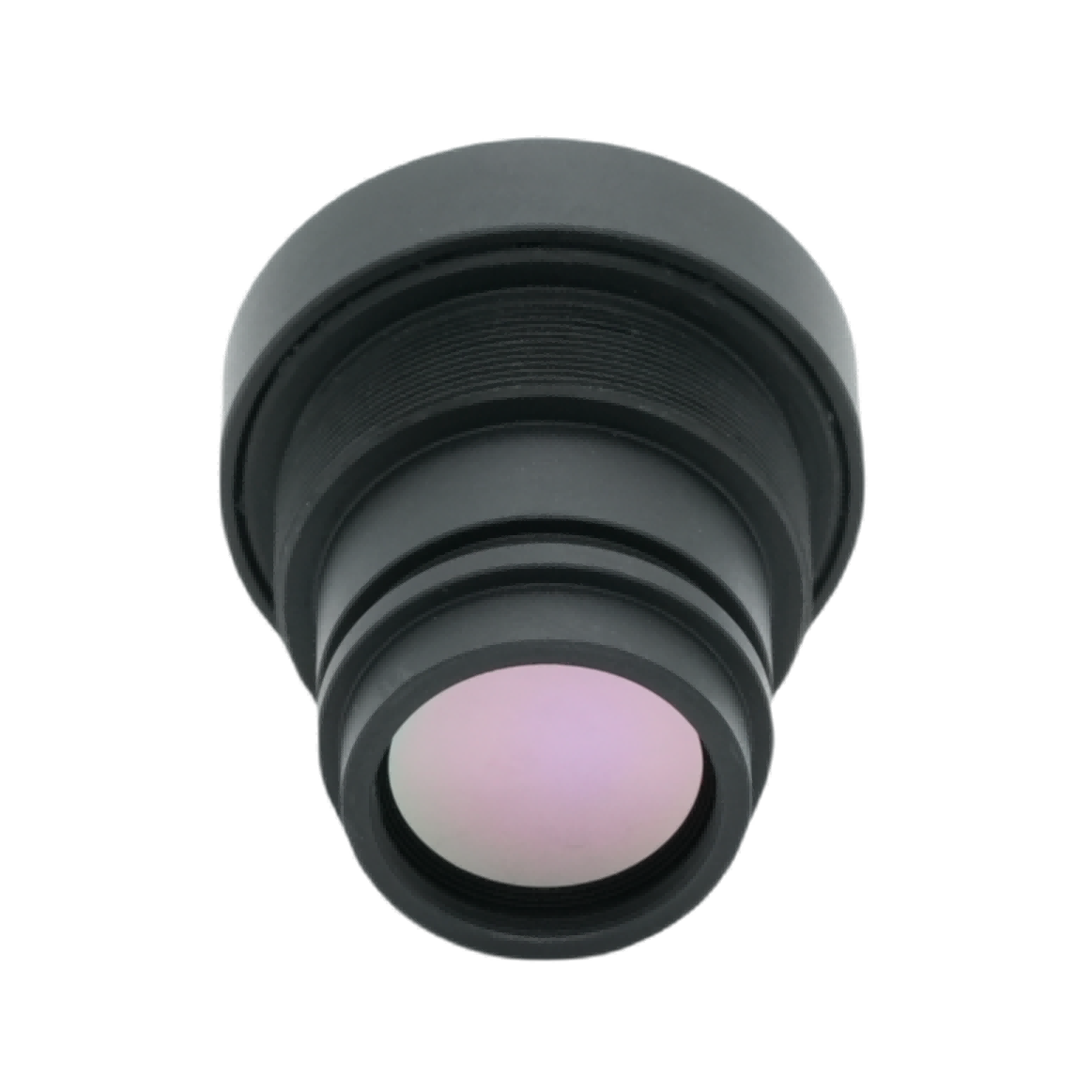

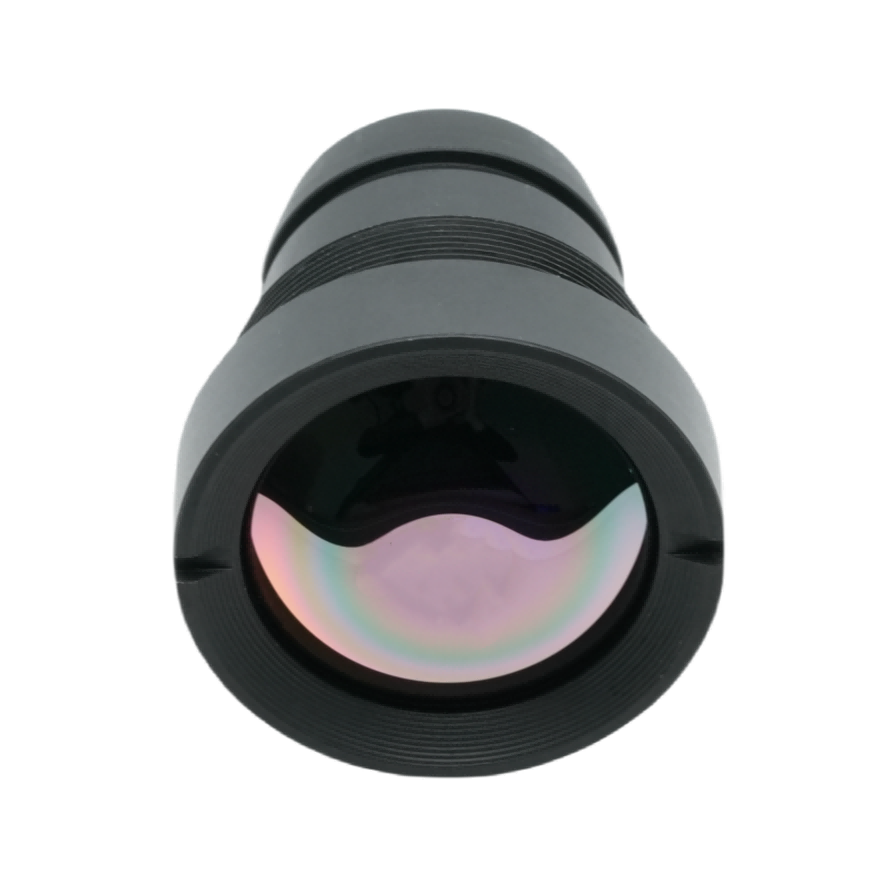

製造および供給元ボシオプティカルテクノロジー、これF1.0 焦点距離 4.1mm 熱画像レンズ解像度 640×512、12μm ピクセルの非冷却赤外線焦点面アレイに合わせて調整された超広角赤外線対物レンズとして機能します。この熱赤外線レンズは、高度な露出 AR 反射防止コーティングを採用し、88% 以上の赤外線透過率を実現します。 BOSHI Optical Technology のプロ仕様の赤外線光学レンズとして、このユニットには IP67 のフロントレンズ保護、約 25g の軽量構造、および信頼性の高い幅広い温度での光学安定性が備わっています。コンパクトな非冷却サーマル カメラ システムへのシームレスな統合をサポートし、その広い FOV 設計により、さまざまなサーマル イメージング導入シナリオに幅広いシーンをカバーします。

詳細な製品説明

パラメータ

光学仕様。焦点距離4.1mm、F1.0の超大口径を実現した赤外線光学レンズです。大きな絞り値により、高い赤外線の取り込み能力をもたらします。このような光学性能は、低温および低放射輝度の作業条件下での鮮明な熱赤外線レンズ出力の核となる保証を形成します。

検出器のマッチング。このレンズは、解像度 640×512、ピクセル 12μm の赤外線検出器専用に設計されています。主流の非冷却サーマルセンサーフォーマットとの高いマッチング度を実現し、レンズとセンサーの不一致による画像ズレを回避します。

視野。対角130°、水平102°、垂直83°の広視野角を実現。ユーザーは、機械的なスキャンコンポーネントを使用せずに広い範囲のシーンをカバーできるため、熱機器の全体的な機械的スキームが簡素化されます。

パフォーマンスに焦点を当てます。連続焦点距離は0.5mから無限遠までカバーします。焦点距離は近距離の検査作業と遠距離の監視作業を考慮しており、焦点距離 4.1 mm のレンズの使用可能な距離の境界を拡大します。

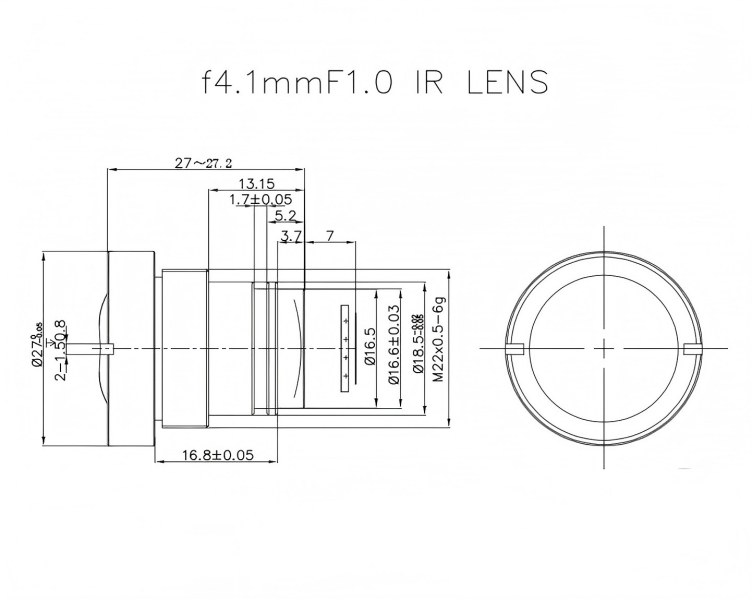

環境および機械インデックス。動作温度範囲は-40℃～+80℃に達します。フロントレンズはIP67の防水防塵等級に達します。 M22×0.5マウント標準ネジインターフェースを適用し、組み立て作業を便利にします。正味重量は約25gにとどまり、軽量機器の開発に有利な条件を作り出します。

画像品質インジケーター。 AR反射防止コーティングを施し、光透過率88%を超えます。相対照度は 80% 以上を維持します。歪率は45%以下に抑えられています。一連の指標は、広角イメージング機能と実際の画質パフォーマンスのバランスをとります。

パフォーマンス上の利点

優れた低照度温度感度。 F1.0の最大絞りにより、放射エネルギーの収集効率が強化されます。薄暗く低放射線の環境に直面している場合、この熱赤外線レンズは熱画像のコントラストを明らかに高めることができます。ターゲットの赤外線信号が弱い場合に画像がぼやけるリスクを軽減します。

超広範なカバレッジ。対角 130° の広い FOV により、単一デバイスのより広い監視エリアをカバーできます。プロジェクト側は、それに応じて全エリア監視のために配備するサーマルカメラの数を減らすことができます。これはシステム全体の構築コストの直接的な削減につながります。

安定した画像均一性。 80%以上の相対照度によりケラレ現象を効果的に抑制します。明るさは画像フレーム全体にわたって一定に保たれます。 88%以上の透過率により、光伝送路における赤外線エネルギーの損失をカットします。 BOSHI 光学技術では、この赤外線光学レンズに対して繰り返し校正を実施し、長時間の連続稼働状態でも均一な出力を確保しています。

強い環境耐久性。 IP67 のフロントレンズ保護と広い温度動作範囲により、雨、塵、極度の寒さ、高温の条件下でも安定した動作をサポートします。このレンズは頻繁な手動メンテナンスに依存せず、屋外や過酷な産業環境に適合します。

コンパクトで簡単な統合。 25g の軽量構造と標準 M22×0.5 マウントにより、小型熱画像デバイスの機械設計の困難さが軽減されます。機器開発者は、製品統合時の構造変更の手間を省くことができます。

柔軟なフォーカス機能。最短撮影距離0.5mで近距離ターゲットの検出もサポートします。純粋な長距離単焦点レンズと比較して、この 4.1 mm 焦点距離製品はアプリケーションの境界を拡大し、混合距離観察の要件を満たします。

応用分野

境界セキュリティ監視。この広視野角熱赤外線レンズは、工場、公園、国境地帯、住宅地に広角の熱監視機能を提供します。可視光の供給なしで昼夜を問わず侵入検知作業を完了します。境界セキュリティ監視は、BOSHI Optical Technology の製品の重要なアプリケーション方向の 1 つです。

工業用熱検査。赤外線光学レンズは、機器の温度スクリーニング、電気キャビネットの故障検出、パイプラインの熱漏洩検査、工場の安全パトロールをサポートします。現場スタッフは異常な熱源を適時に発見し、労働安全事故を防ぐことができます。

スマートな輸送と車両ビジョン。自動車のサーマルナイトビジョン、道路交通監視などに導入できます。霧、夜間、視界の悪い状況下では、640×512 の解像度マッチング パフォーマンスにより、歩行者や障害物の識別作業を完了することができます。

無人システムのペイロード。 25g の軽量機能を利用して、このレンズは UAV、ロボット、無人地上車両の軽量熱ペイロードとして機能します。捜索救助、山火事の監視、地形パトロール関連の任務を遂行する。

公安と緊急救助。消火サーマル測位や捜索救助ミッションでは、暗く、煙が立ち込める環境や視覚的に遮られた環境でもうまく機能します。熱信号は部分的な煙の干渉を通過して、ターゲットの位置をロックすることができます。

農業と環境のモニタリング。オペレーターは、この熱赤外線レンズを通じて、植生温度分析、野生動物の観察、環境の熱分布追跡を行います。農業研究や生態環境研究に効果的なデータサポートを提供します。
