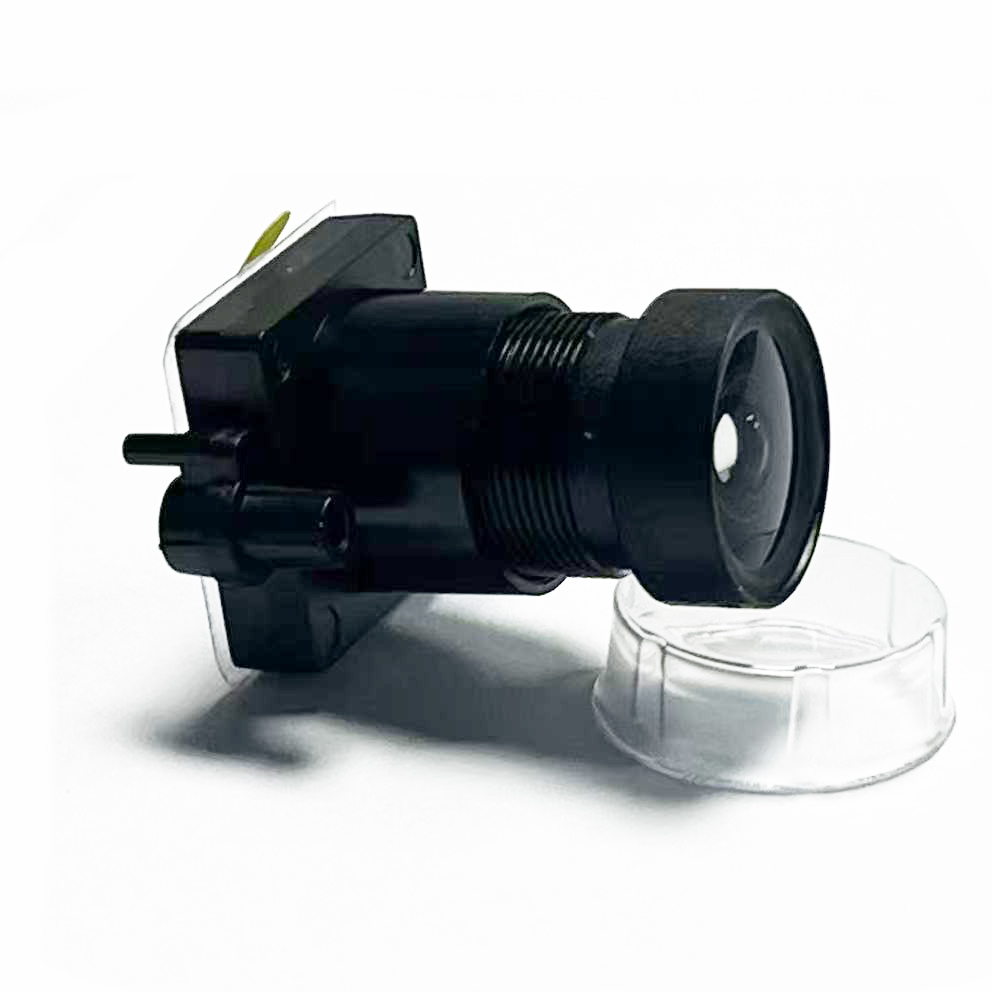

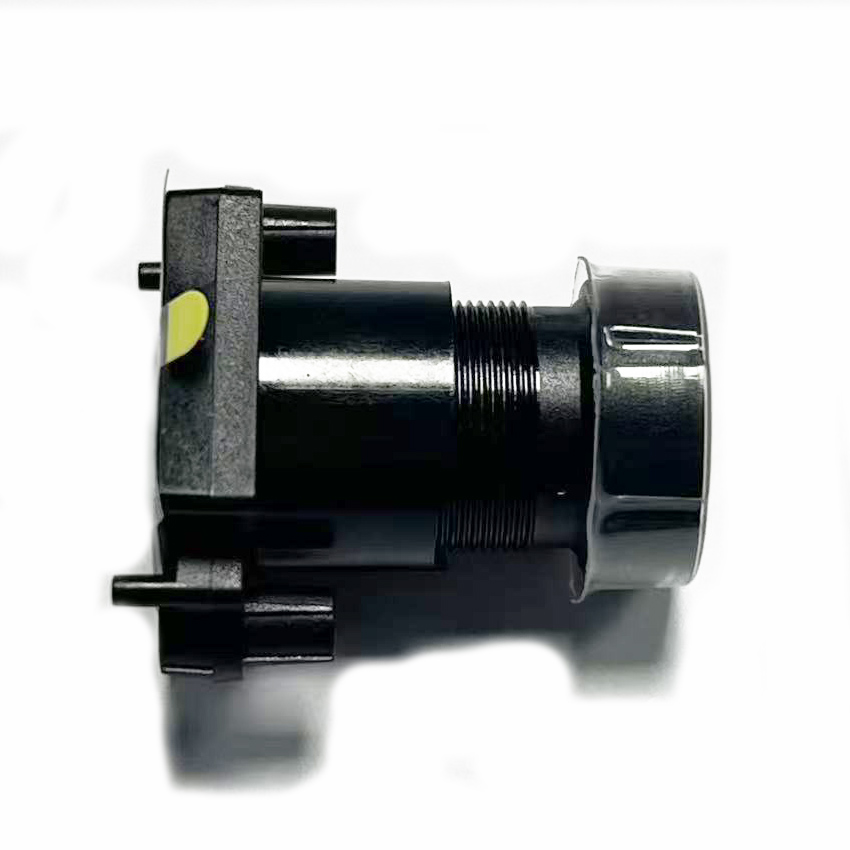

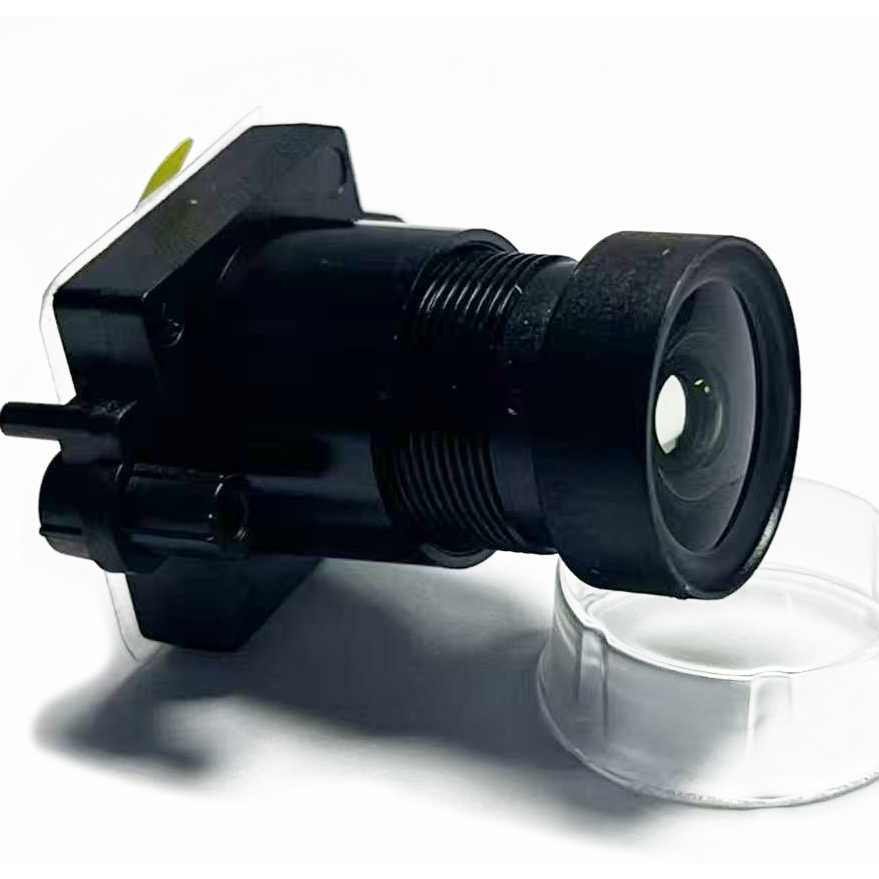

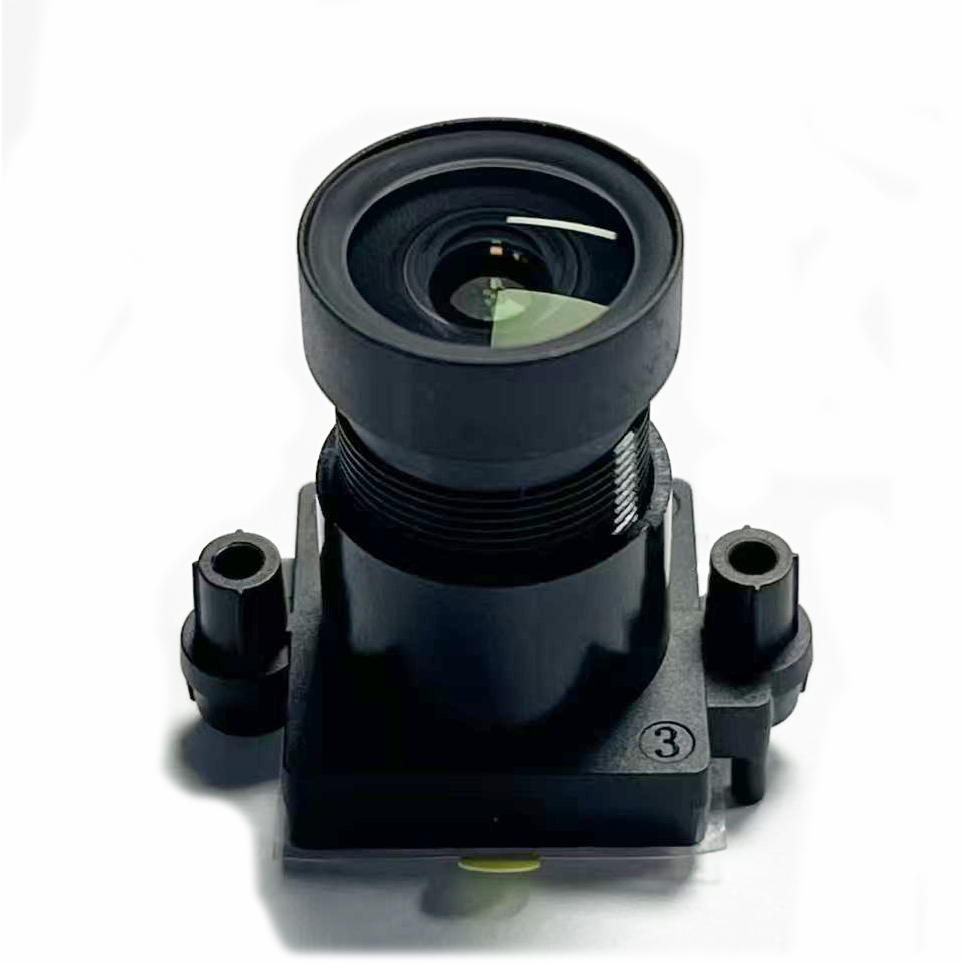

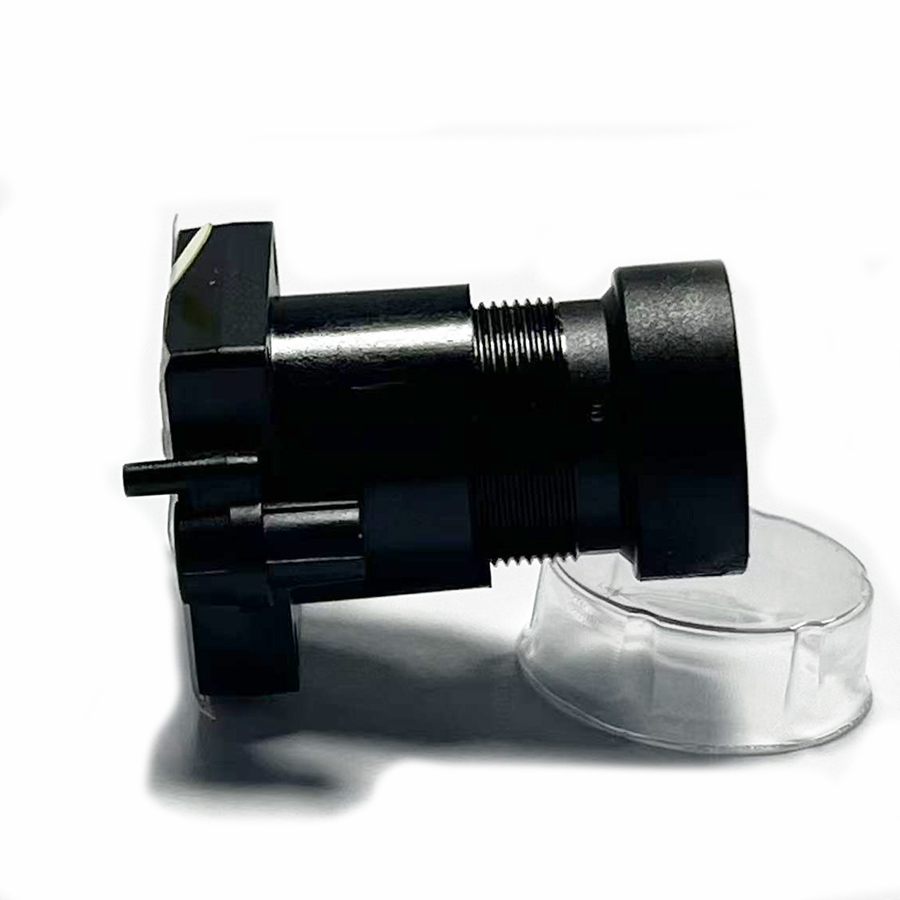

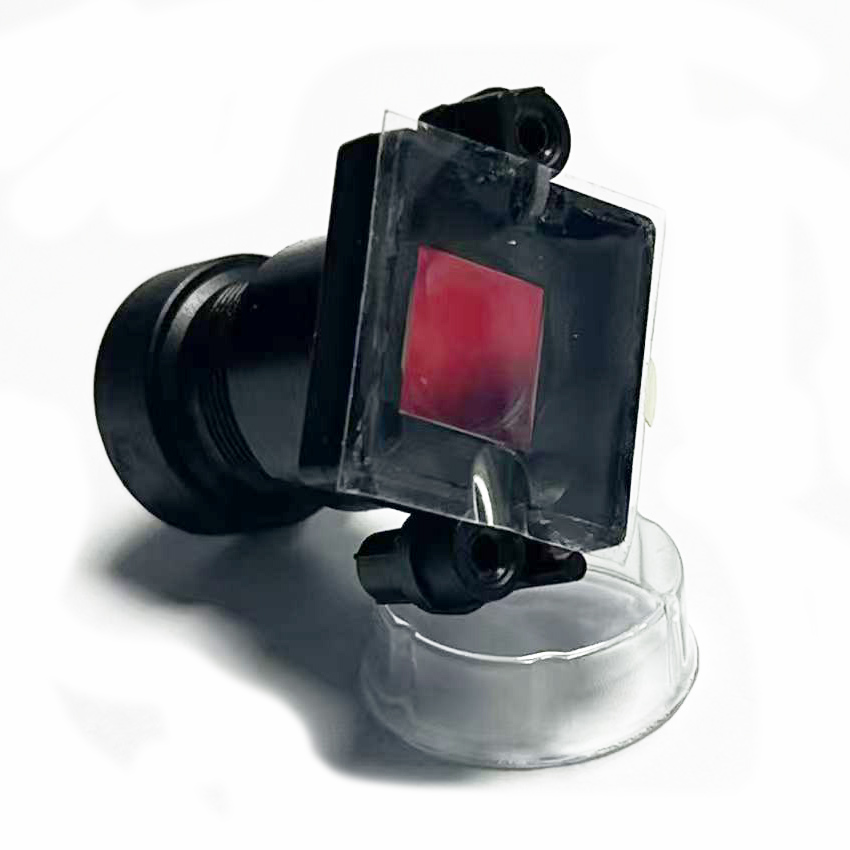

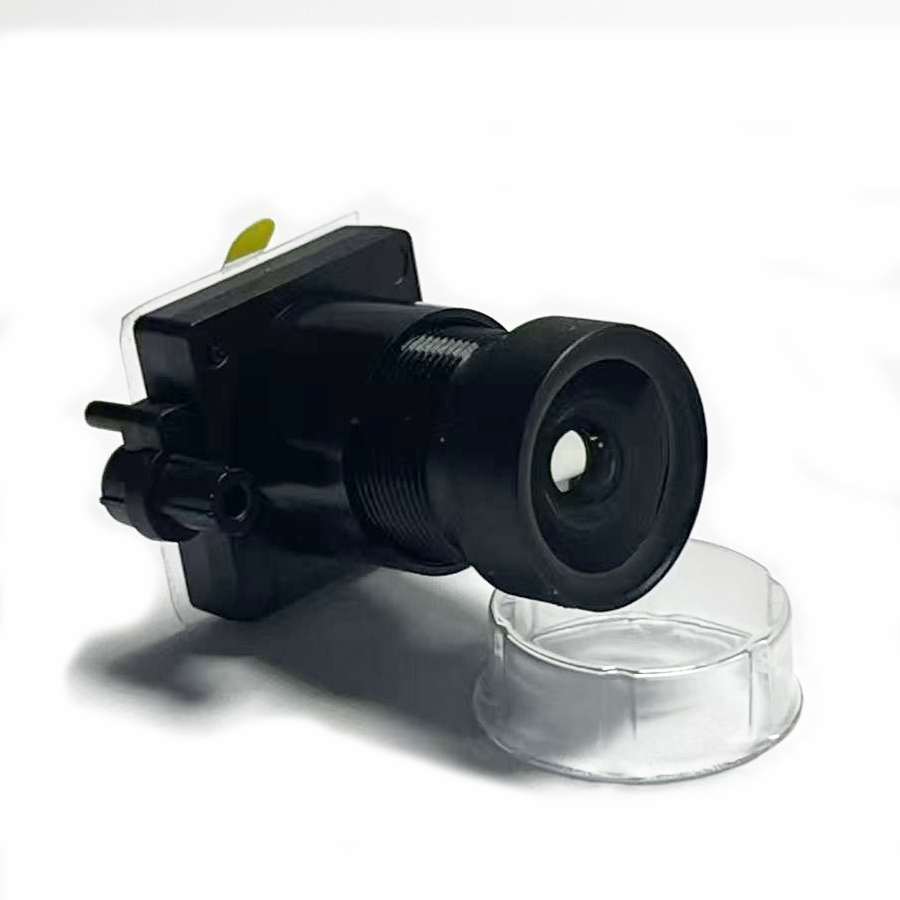

3.26 ブラックライトレンズ

製品の簡単な説明

ボシオプティカルTechnology は、1/2.7 センサー ベースのイメージング デバイス向けに調整されたこの高性能広角レンズを設計および製造しています。驚異的な F1.0 の大口径を備えた 3.26 mm 単焦点レンズとして、薄暗い周囲光の中でも鮮明で明るい画像をキャプチャすることに優れており、動きによるぼやけが大幅に軽減され、セキュリティや監視用途での低照度の画像品質が向上します。この M12 マウント CCTV レンズは、129.5 度の対角視野を実現し、広範囲の監視において死角を減らして広範囲のシーンをカバーできます。 650nm IR カットフィルターが内蔵されており、可視光環境で正確なカラーレンダリングを実現し、日中のモニタリングに忠実な画像出力を保証します。

全長22.5mmのコンパクトなレンズは、さまざまなコンパクトカメラハウジングに簡単にフィットし、スペースに制約のあるシナリオでも柔軟な設置をサポートします。 -20℃から70℃までの動作温度範囲にわたって安定した光学性能を維持し、屋内および屋外の過酷な環境に適応します。 BOSHI 光学テクノロジーは、一貫したパフォーマンスと長い耐用年数を確保するために、すべての生産リンクに厳格な品質管理を適用しています。この F1.0 大口径レンズは、最新の CCTV システム、屋内モニタリング、および広い範囲と信頼性の高い低照度性能を必要とする一般的な産業用画像プロジェクトにとって、コスト効率の高いソリューションです。

詳細な製品説明

詳細パラメータ

1. 主要な光学仕様: この 1/2.7 センサー レンズは、実効焦点距離 3.26 mm (公差 ±5%)、最大 F 値 1.0 (公差 ±5%) を備えており、高光取り込みのための大口径光学系を形成しています。最大イメージサークルは直径7.2mmに達し、センサー端でケラれることなく1/2.7インチセンサーの撮像エリアを完全にカバーします。光学的後焦点距離は、空気媒体中の0.3mm IRガラスと0.4mmのカバーガラスを含む4.55mmで、機械的後焦点距離は4.53mmで、標準的なM12マウントカメラアセンブリに完全に一致します。

2. 視野角と光学歪み：1/2.7インチセンサー上で対角視野129.5度、水平視野109.4度、垂直視野58.2度を実現し、コンパクトなボディで超広角のシーン撮影を実現します。光学歪みは -52.6% 未満です。これは、このような広い範囲を実現するための広角光学系との一般的な設計のトレードオフです。主光線角度は 11.5 度に制御されており、主流のイメージ センサーとの良好なマッチングが保証され、画像エッジでのシェーディングやカラー シフトが軽減されます。

3. 構造と環境パラメータ: レンズの全長は 22.5±0.3 mm で、標準 M12 マウントを備えており、ほとんどのボードカメラやコンパクトなイメージングデバイスと互換性があります。ホルダーは PC と GF 材料で作られており、優れた構造強度と耐熱性を備えています。内蔵フィルターの 50% カットオフ波長は 650±10nm で、可視光イメージングに最適化されています。動作温度範囲は-20℃～70℃、保管温度範囲は-40℃～85℃に対応しており、さまざまな気候条件に適応します。 BOSHI 光学テクノロジーは、設計仕様に完全に準拠していることを保証するために、厳格なテストを通じてすべてのパラメータを検証します。

パフォーマンス上の利点の詳細

1. 優れた低照度イメージング能力: F1.0 の大口径設計により、レンズははるかに多くの周囲光をイメージセンサーに伝達できるため、画像の明るさが大幅に向上し、低照度条件下でのノイズが低減されます。一般的な F1.8 または F2.0 レンズと比較して、この 3.26 mm 固定焦点レンズは、追加の赤外線補助光なしで薄暗い環境でもより鮮明な詳細を捉えることができ、完全な監視システムの全体コストを削減します。

2. 均一な照明による超広角のカバー範囲: この 129.5 度の広角レンズは、標準の固定焦点レンズよりもはるかに広い監視エリアをカバーし、1 つのシーンに必要なカメラの数を減らし、総設置コストと機器コストを削減します。相対照度は 42% より高く、画像のエッジ領域が明らかに暗い隅ではなく許容可能な明るさを維持し、フレーム全体にわたって一貫した画像品質を保証します。

3. 高い信頼性と汎用互換性：耐久性のある素材と精密な組み立てで構築されたBOSHI Optical Technologyのレンズは、極端な温度変化や長期使用下でも安定した光学性能を維持します。標準の M12 マウントは、市場のほとんどのセキュリティ カメラ、産業用カメラ、組み込み画像デバイスとの汎用互換性を保証します。内蔵の 650nm IR カットフィルターは、日中の監視に自然な色再現を提供し、従来のビデオ監視システムの中核要件を満たします。

4. コンパクトでコスト効率の高い設計: 全長わずか 22.5 mm のレンズは、スリムなカメラ ハウジングや小型フォーム ファクターのデバイスに適合し、隠れた場所やスペースが限られた設置シナリオに適しています。シンプルな固定焦点構造により、高い生産歩留まりと低いメンテナンスコストがもたらされ、大衆市場の監視および画像プロジェクトにコスト効率の高い光学ソリューションを提供します。

詳細な応用分野

1. 終日のセキュリティ監視: この 1/2.7 センサー レンズは、住宅コミュニティ、オフィスビル、駐車場、小売店、公共エリアなどの CCTV 監視システムに最適です。広角のカバー範囲と F1.0 の大口径により、昼間と低照度の夜間の両方の環境で鮮明な画像を提供する 24 時間監視に適しています。

2. 産業用ビジョンと機器の監視: このレンズは、一般的な産業検査、生産ラインの監視、自動化された画像処理タスクに適用できます。標準的なM12マウントと安定した光学性能により、各種産業用カメラにマッチし、工場環境における欠陥検出や設備状態監視などのマシンビジョン作業をサポートします。

3. 組み込みスマート デバイス イメージング: コンパクトなサイズと広角機能により、この 3.26 mm 固定焦点レンズは、スマート ホーム デバイス、ビデオ ドアベル、アクション カメラ、その他の組み込みイメージング製品に適合します。家庭用電化製品のスマート認識およびリアルタイム監視機能のための幅広いシーンのキャプチャを提供します。

4. 広範囲の屋内監視: 倉庫監視、ロビー監視、エレベーター監視、オープンエリア観察などのシナリオでは、この広角監視レンズは、少ないカメラユニットで効率的に広範囲をカバーします。その信頼性の高い環境適応性により、屋内および穏やかな屋外のさまざまな環境でも長期にわたる安定した動作が保証されます。
