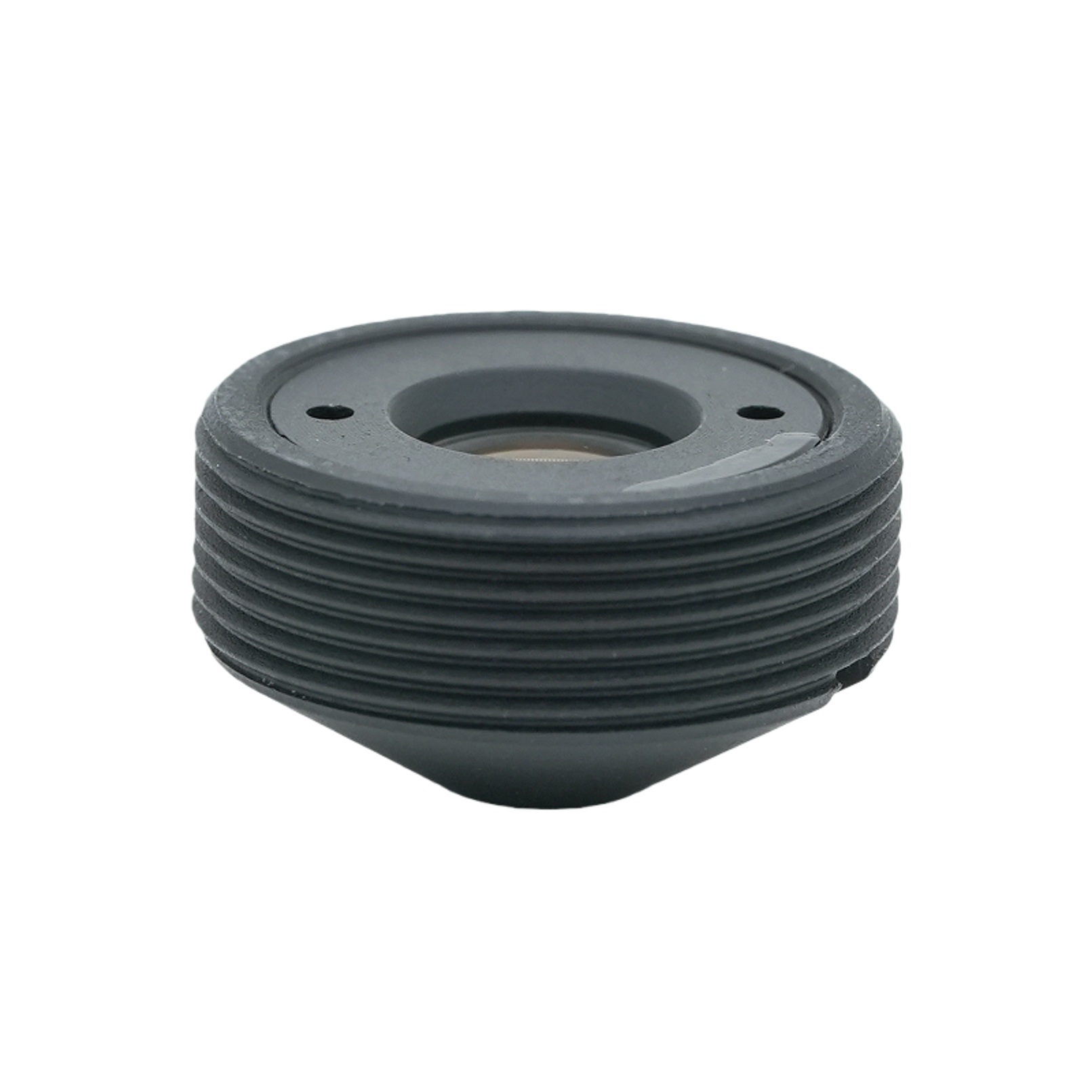

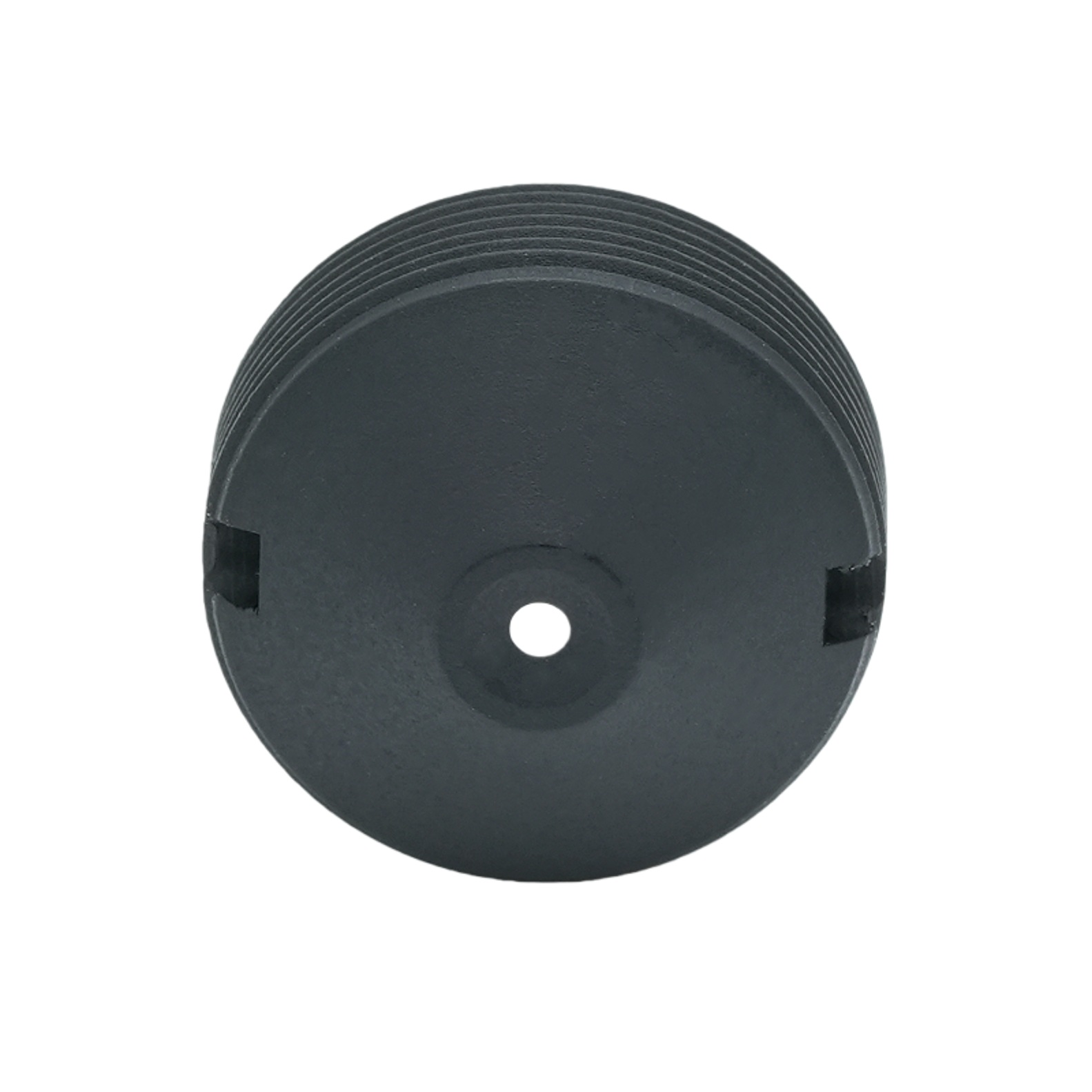

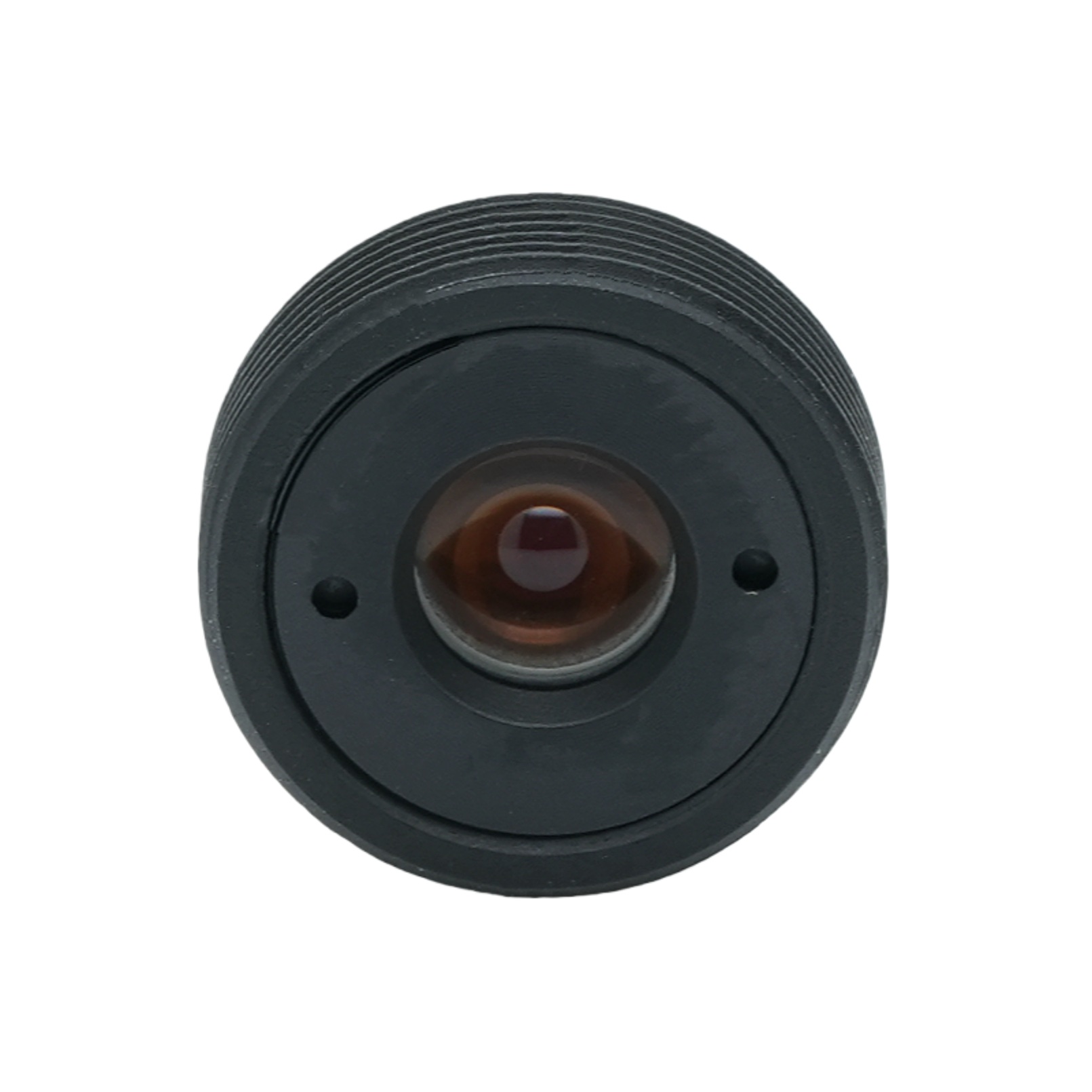

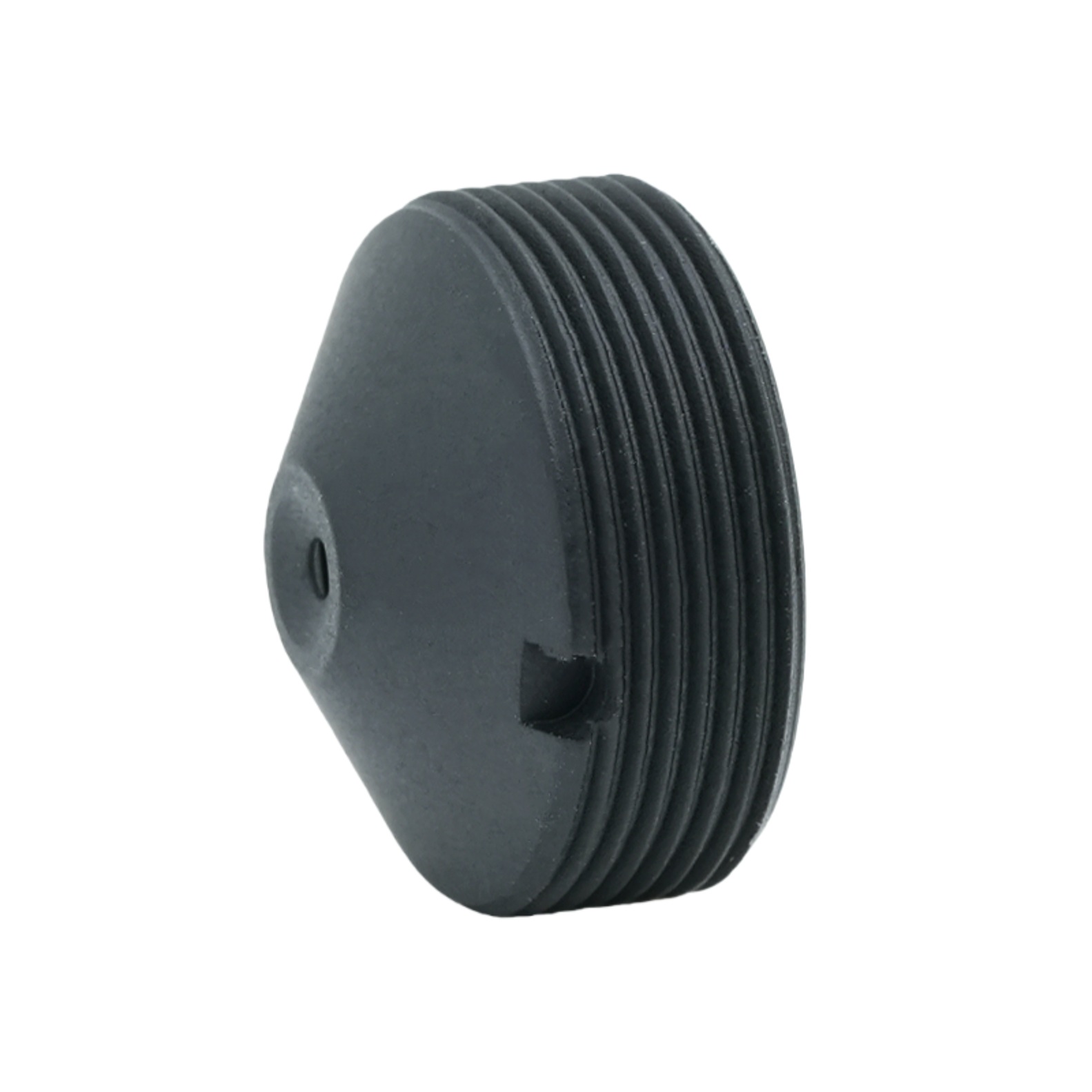

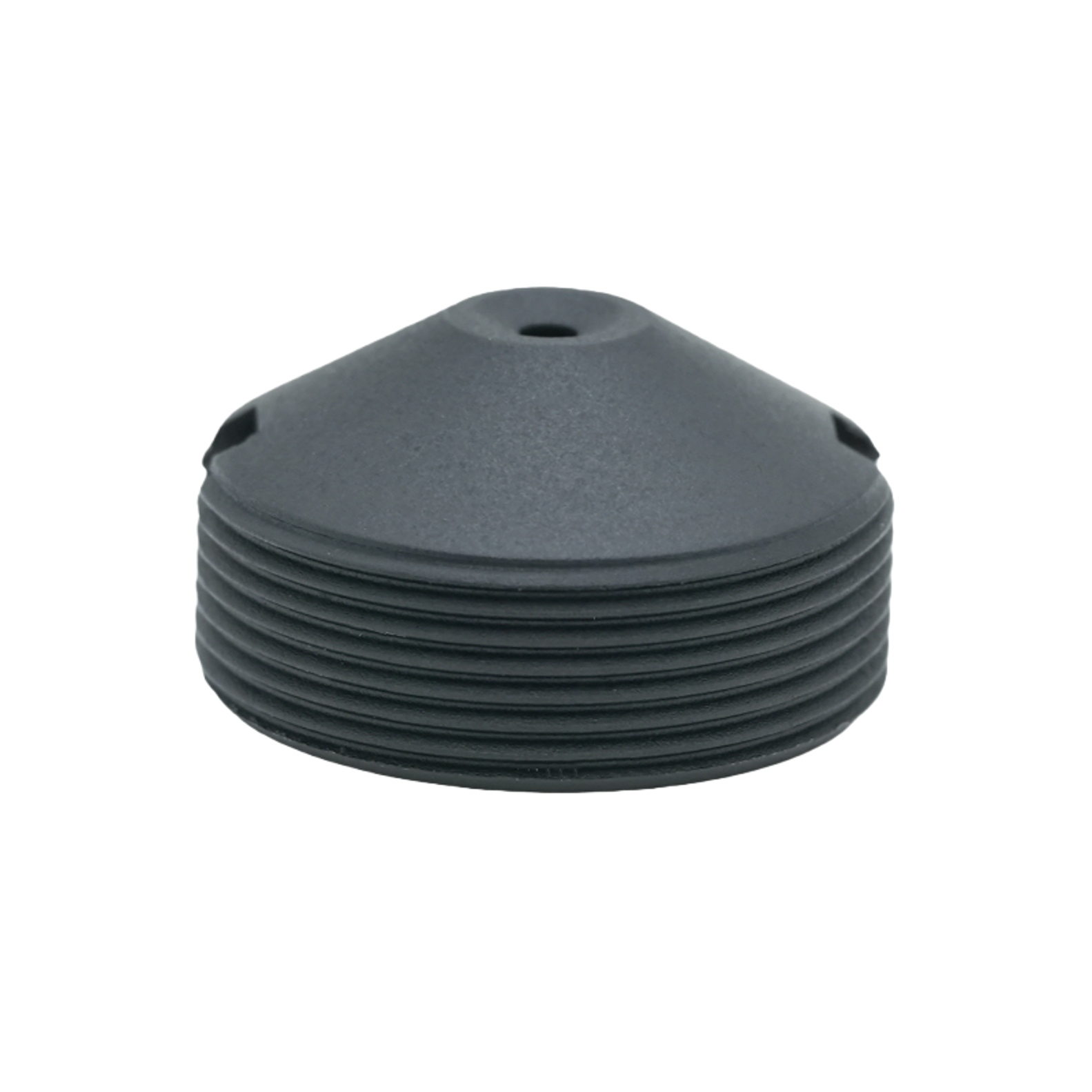

2.9mmテーパーコーンレンズ

製品概要

BOSHI Optical Technology は、1/4 インチ フォーマットのセンサー向けに設計された高性能広角固定レンズ PL-02934H-M12 を発表します。焦点距離 2.9mm と明るい F3.4 の絞りを備えたこのレンズは、対角 119° の広い視野を実現し、狭いスペースで広範囲のシーンをカバーする必要があるアプリケーションに最適です。その全ガラス構造 (3 つの要素) により、熱安定性と一貫した画質が保証されます。このレンズは、6.63°未満に制御された主光線角度を備えており、最新のCMOSセンサーと組み合わせた場合に色むらを最小限に抑え、2.46mmの機械的後焦点距離により、標準的なM12マウントとの柔軟な統合を実現し、超広角レンズの標準値である-14.27%の光学設計を実現しています。このレンズは、デジタル補正が可能で、エッジで 30% の相対照度を備えているため、低照度環境でも使用可能な明るさを確保でき、ドライブレコーダーでもドアベル カメラでも、2.9 mm の焦点距離と広い 119° のカバー範囲が不可欠な組み込みビジョン、セキュリティ カメラ、車載サラウンド ビュー システム、および産業検査にとってコスト効率の高いソリューションです。 PL‑02934H‑M12 は、BOSHI 光学テクノロジーで知られる光学性能と機械的堅牢性を提供し、1/4 インチセンサーおよび M12 インターフェイスとの完全な互換性を備えています。

製品の詳細な説明

1. 光学パラメータ解析

焦点距離 (EFL): 2.9 mm ±5% – 短い焦点距離により、超広角の視点が可能になり、近距離から広い領域を撮影する場合に重要です。この 2.9 mm の焦点距離が、レンズの画角範囲の主な決定要因となります。

絞り (F/NO): F3.4 ±5% – 光のスループットと被写界深度のバランスをとる適度な速度で、照明が変化する屋内と屋外の両方の環境に適しています。

イメージサークルとセンサーフォーマット: 最大イメージサークル Φ4.65 mm、1/4 インチセンサー (標準対角 ~4.5 mm) 用に特別に設計されています。1/4 インチフォーマットにより、ケラレなくセンサーのアクティブエリアを最大限に活用できます。

視野: 対角 119°、水平 81.6°、垂直 58° – この 119° の視野により広大なウィンドウが提供され、パノラマを完全にカバーするために必要なカメラの数が減ります。

TV 歪み: ‑14.27% (バレル タイプ) – ソフトウェアで簡単に修正できる予測可能で再現可能な歪みパターンで、マシン ビジョン タスクの直線的な出力を可能にします。

主光線角度 (CRA): <6.63° – 最新のセンサー マイクロレンズ アレイに適合する低い CRA で、特に 119° フィールド エッジでのクロストークとカラー シフトを抑制します。

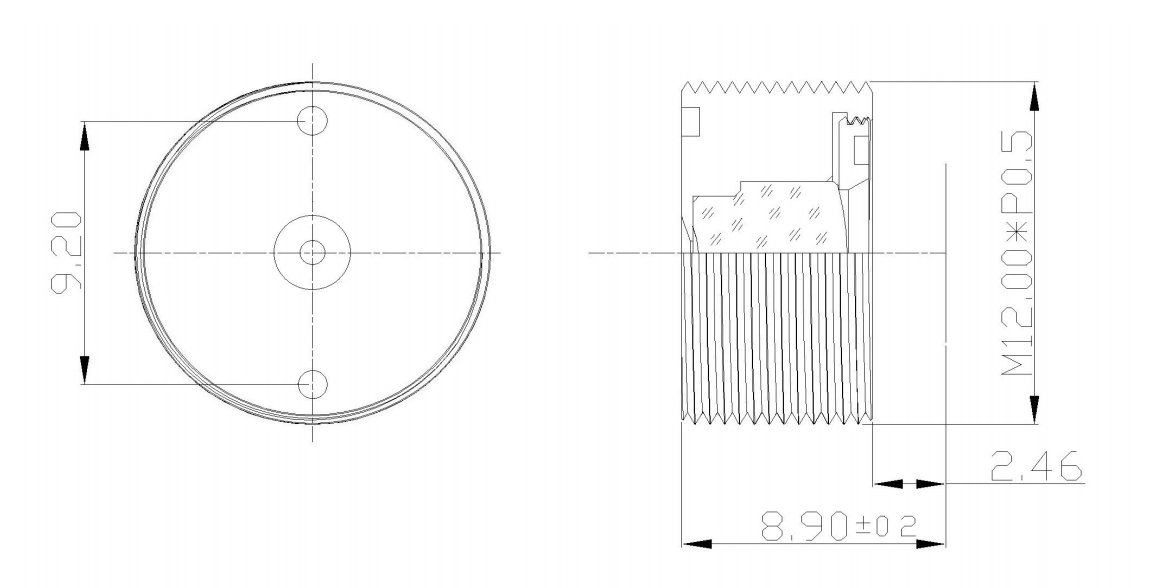

機械的後焦点距離 (BFL): 2.46 mm ±0.2 – コンパクトな M12 マウントの設置面積を維持しながら、IR カット フィルターまたはカバー ガラスに十分なクリアランスを提供します。

トラック全長 (TTL): 8.90 mm ±0.3 – スペースに制約のあるハウジングへの統合を可能にするスリムなプロファイル。

相対照度: 30.0% – コーナーの明るさが許容範囲内に保たれるため、監視や自動車用途での信頼性の高いエッジ検出が容易になります。

マウント: M12 ネジ (標準) – 迅速な機械的取り付けと、既製のレンズ ホルダーとの幅広い互換性を提供します。

2. パフォーマンス上の利点

超広角でありながら補正可能な歪み: 14.27% の TV 歪みは、広角光学系の意図的な設計選択です。 BOSHI 光学テクノロジーは、ディストーションをゼロにする (サイズとコストが増加する) のではなく、デジタル画像処理によって完全に補正できる一貫性の高いディストーション プロファイルを提供し、周辺解像度を犠牲にすることなく 2.9 mm の焦点距離の利点を維持します。

センサー互換性のための低い CRA: 主光線角度が 6.63° 未満のこのレンズは、浅いピクセル ウェルを持つ 1/4 インチ センサーとシームレスに動作します。これによりケラレと色の不均一性が最小限に抑えられ、119° の全視野で撮影された画像が中心から隅まで自然なカラー バランスを維持することが保証されます。

熱的に安定したガラス構造: 3 要素の全ガラス設計 (プラスチックではない) により、-20°C ～ +70°C の温度範囲で安定した焦点と解像度が保証され、温度変動が一般的な屋外監視や車載カメラにとって信頼性が高くなります。

コンパクトな統合: 8.9 mm TTL および M12 マウントにより、既存のカメラ モジュールを直接ドロップイン交換できます。 2.46 mm の機械的後焦点距離にはオプションのフィルターを使用する余地があり、F/3.4 絞りは 0.3 m から無限の範囲のオブジェクトに十分な被写界深度を提供し、オートフォーカス機構の必要性を軽減します。

一貫した照明: 相対照明は 30% ですが、これは 119° レンズの典型的な値です。段階的なロールオフは、センサー ゲインまたはデジタル シェーディング補正によって補正できます。レンズの F 値が低いため、中心の明るさが十分に確保され、10 ルクスの条件下でも使用可能な画像が得られます。

3. 応用分野

監視とセキュリティ: ドーム カメラ、出入り口ビューア、廊下モニターは 119° の視野を活用して、1 台のユニットで広いエリアをカバーします。 2.9mm の焦点距離は、死角なく部屋の隅を捉える必要がある屋内モニタリングに最適です。 M12 マウントにより、既存のセキュリティ ハウジングへの改造が簡単になります。

自動車とモビリティ: サラウンドビュー システム、ブラインドスポット カメラ、および車両用リアビュー カメラは、119° の広い対角線を活用して死角を排除します。頑丈なガラス構造と温度変化に対する安定した光学性能は、自動車の認定要件に適合しています。

マシンビジョンとロボティクス: 物体検出、ナビゲーション、ピックアンドプレイス誘導では、レンズの予測可能な歪みと低い CRA により、補正後の正確なメートル測定が可能になります。コンパクトな 8.9mm TTL により、ドローンのペイロードやハンドヘルド スキャナーへの統合が可能になります。

家庭用電化製品:スマート ドアベル、VR/AR ヘッドセット、および 360° 会議カメラは、1/4 インチ センサーの互換性と広い視野を活用して没入型体験を提供します。F/3.4 絞りは、さまざまな距離での顔認識に十分な被写界深度を提供します。

インダストリアルIoTおよびエンベデッドビジョン: 固定焦点距離とシンプルなM12インターフェースを備えたこのレンズは、生産ラインの検査システムに最適であり、119°の視野で単一フレーム内で大型のPCBパネルまたはパッケージ表面を検査できます。 BOSHI 光学テクノロジーは、さまざまなセンサー カバー ガラスに対応するための機械的後焦点距離のカスタマイズをサポートし、レンズの多用途性をさらに拡張します。

これらすべてのアプリケーションを通じて、焦点距離 2.9 mm、絞り F/3.4、1/4 インチ センサー フォーマット、視野 119 度、低 TV 歪み、制御された主光線角度、M12 マウントなどの核となる特性により、BOSHI Optical Technology のレンズは最小限の後処理労力で一貫した高品質のイメージングを実現します。この製品は、広いカバー範囲、コンパクトなサイズ、コスト効率のバランスを求めるエンジニアにとって最適な選択肢です。
