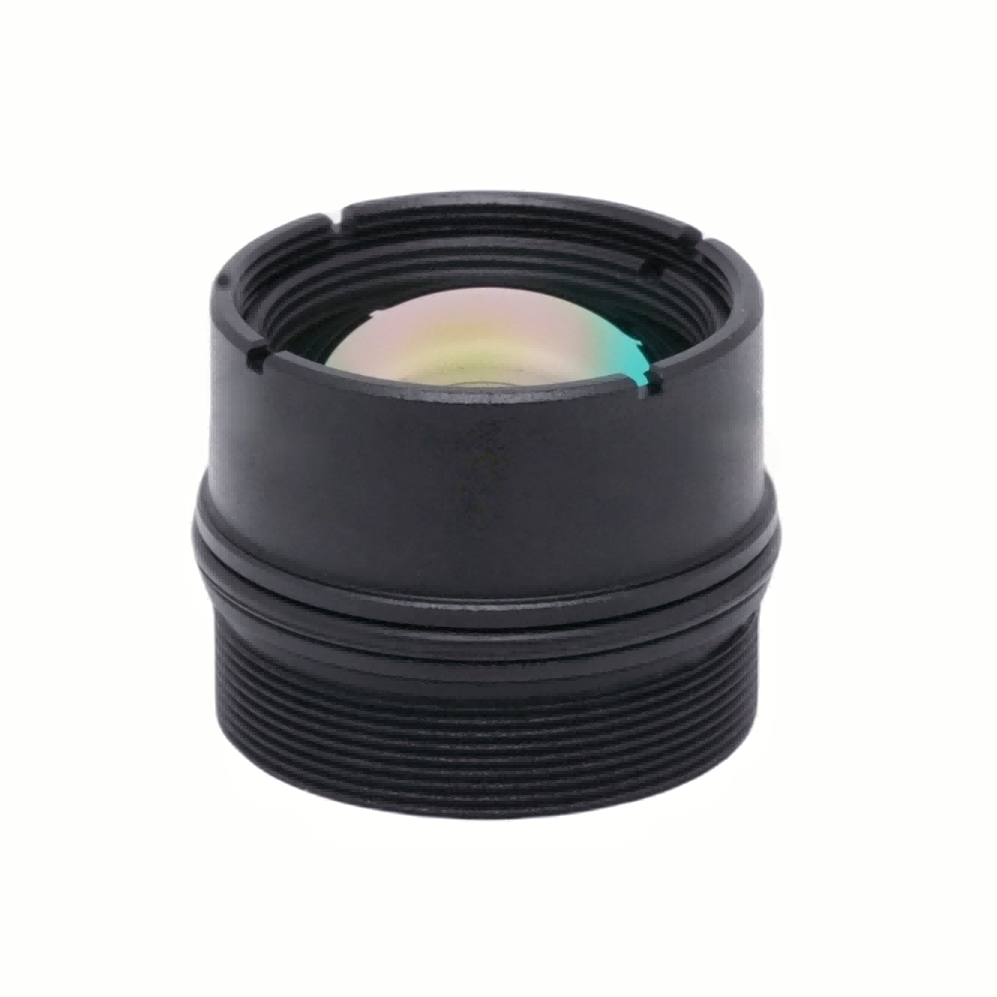

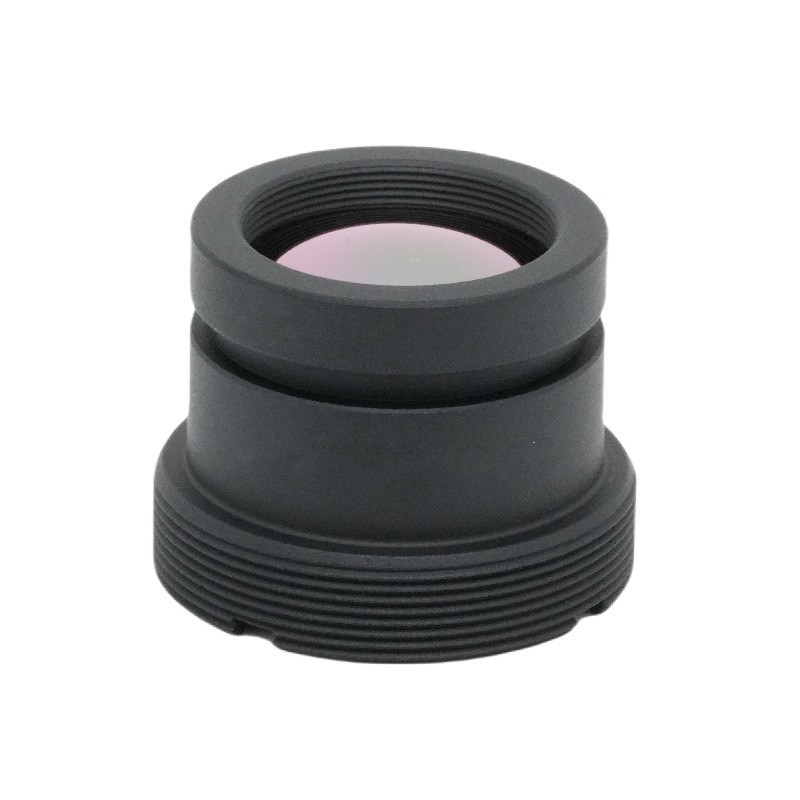

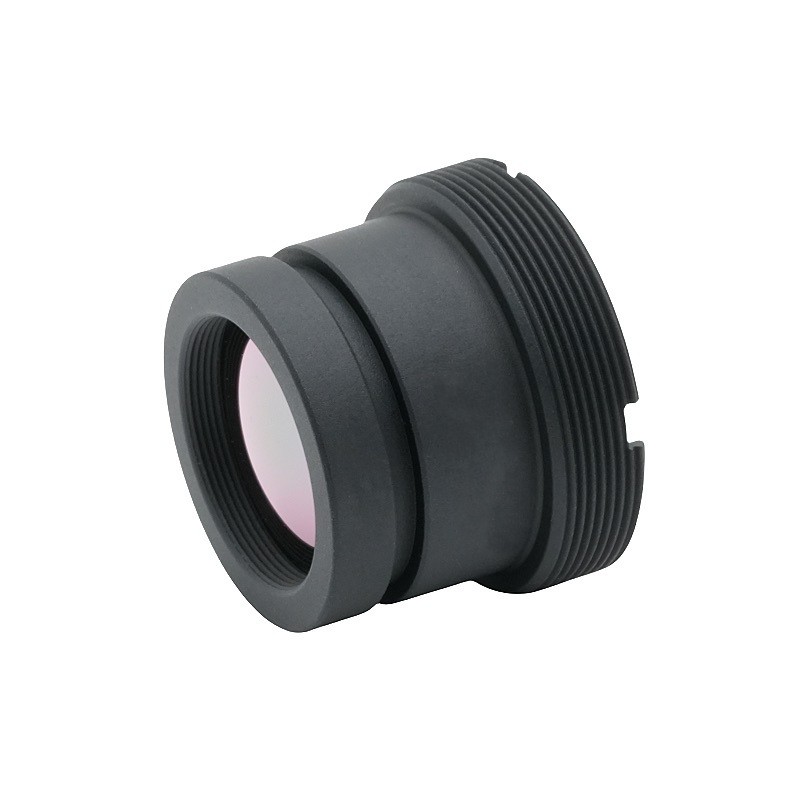

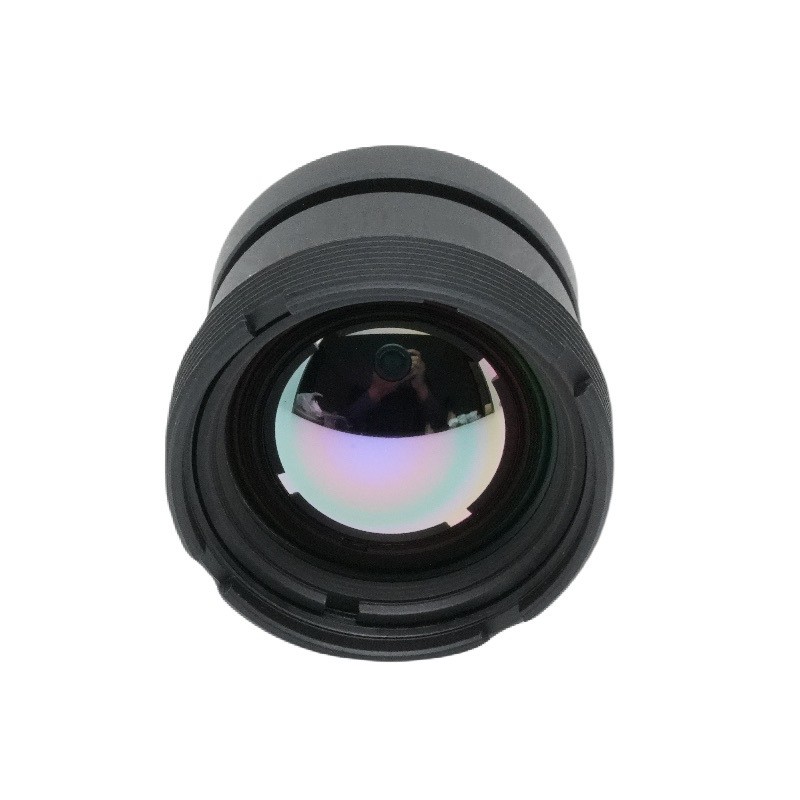

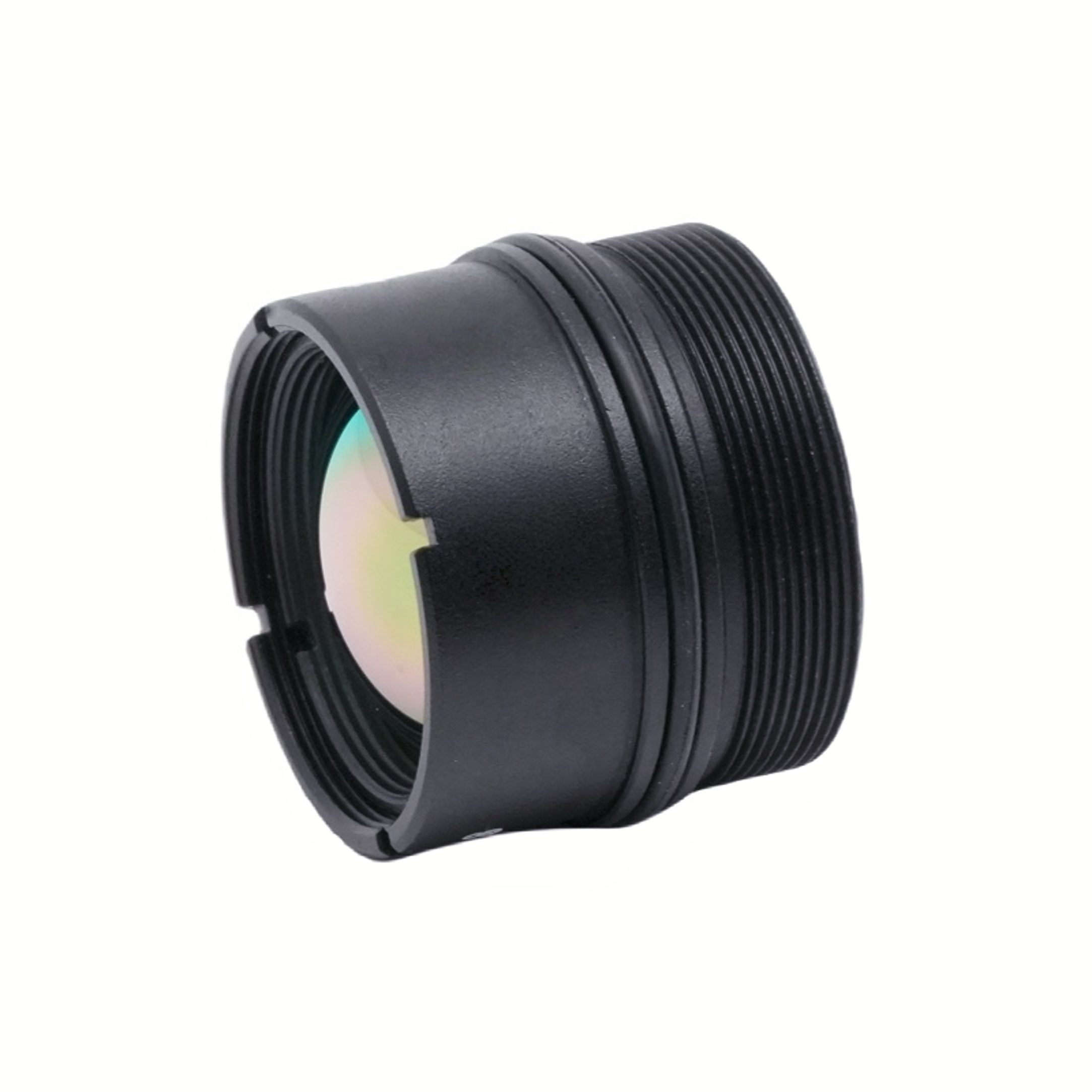

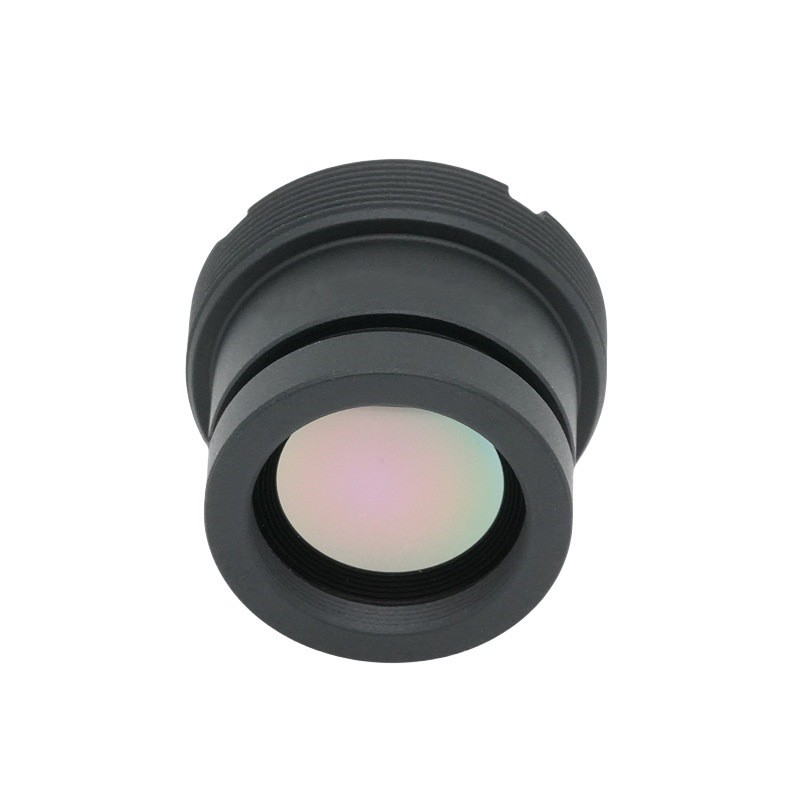

焦点距離 13mm 赤外線サーマルレンズ

製品概要

製造元ボシオプティカルこの 13mm F1.0 非冷却サーマル レンズは、8 ～ 12μm 長波赤外線帯域向けに最適化されたテクノロジーです。これ熱画像レンズ12μm ピクセル寸法の 640×512 解像度の検出器に完全に適合します。 F1.0の大口径を採用したこのレンズは、微弱な赤外線を捕捉し、低コントラストのシーンでも鮮明な熱出力を提供します。前面光学素子は保護等級 IP67 に達し、露出面は耐久性のある AR コーティングで覆われており、複雑な屋外環境でも安定した性能を維持します。焦点距離は 1 メートルから無限遠までをカバーし、使用温度範囲は -40℃ ～ +80℃ です。コンパクトな M20×0.5 マウントにより、組み立てが簡単になります。 BOSHI 光学テクノロジーは、サーマルイメージングデバイスの大量統合において安定した一貫した光学品質を保証するために、厳密な光学キャリブレーションを実行します。

詳細な製品説明

パラメータ

1. 焦点距離と絞り: この非冷却サーマルレンズは、固定焦点距離 13mm と超高速 F1.0 絞りを備えています。大きな開口構造により、赤外線フォトンの取り込みが最大化され、これにより、適合する熱センサーの S/N 比が大幅に向上し、高品質の熱画像出力の基礎が築かれます。

2. 動作スペクトル: 8‑12μm LWIR 帯域内で動作し、受動的熱検出の主要な大気透過窓として機能し、ほとんどの屋外作業条件で信頼性の高い熱信号の取得を可能にします。

3. 検出器の互換性: レンズは、12μm ピクセルを備えた 640×512 解像度の検出器用に調整されています。対角40.7°の視野、水平32.6°の視野、垂直26.3°の視野を実現し、中距離観察の要件を満たします。

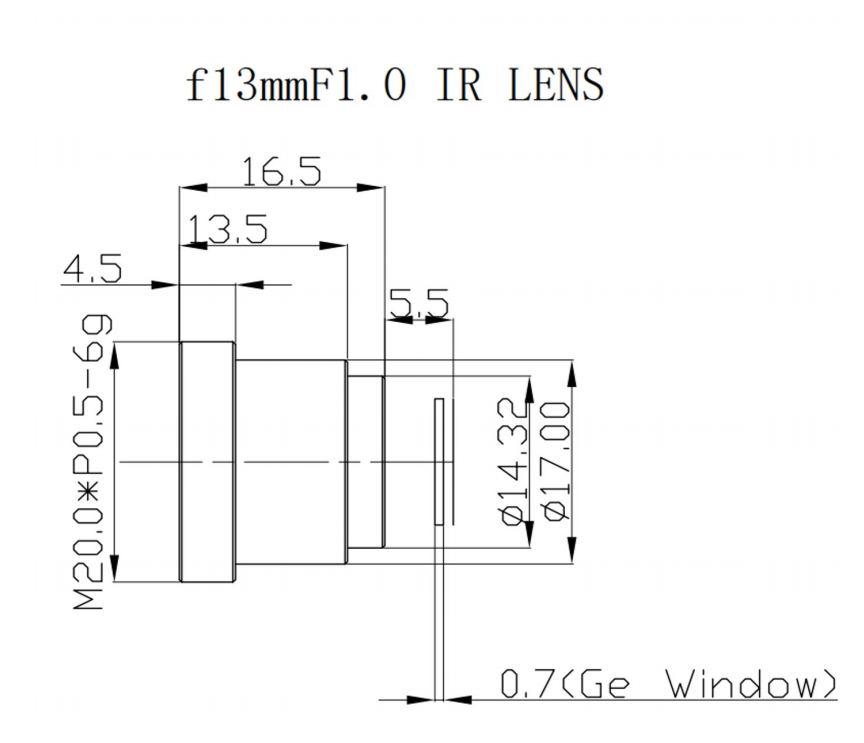

4. 機械的および環境的仕様: M20×0.5 マウントを採用しており、簡単で信頼性の高い組み立てが可能です。前面の光学コンポーネントは IP67 の侵入保護を実現します。動作温度範囲は-40℃～+80℃なので、極寒や高温の屋外環境にも適応します。焦点範囲は 1 メートルから無限まで伸び、近距離と遠距離の両方の熱ターゲット検出をサポートします。

5.光学指数：全体の透過率は86％以上に達し、相対照度は75％以上です。歪みは≤‑1.5%以内に制御されます。露出した光学面に反射防止コーティングを施し、表面反射損失をカットします。すべてのパラメータ指標は、バッチ製品の一貫性について BOSHI Optical Technology によって厳密に検査されます。

パフォーマンス上の利点

1. 低照度下での優れた熱感度。 F1.0 LWIR レンズとして、絞り値が小さい赤外線レンズと比較して、実質的により多くの赤外線エネルギーを収集します。このような機能により、長距離検出タスク中の画像解像度が向上し、低コントラストの熱シーンでも信頼性の高い画像パフォーマンスが実現します。

2. 良好な光学均一性。高い相対照明により、画像フレーム全体にわたって均一な明るさが維持され、ダークコーナー現象が回避されます。歪みが少ないため、ターゲットの実際の幾何学的特徴が保存され、ターゲットの測定およびターゲット認識作業のための信頼できる画像ベースが作成されます。

3. 高いスペクトル利用効率。 AR コーティングと 86% 以上の全体透過率により、赤外線エネルギーの損失が最大限に低減されます。対応する非冷却赤外線検出器の潜在的な性能を最大限に引き出し、熱画像レンズのハードウェア能力を最大限に活用できます。

4. 強力な環境適応力。 IP67 のフロントエンド レンズの防水および防塵構造により、多くの設置シナリオで追加の外部保護窓が不要になります。広い動作温度範囲により、周囲温度が大幅に変化した場合の焦点ぼけや性能ドリフトを抑制します。 BOSHI Optical Technology は、この製品の複数回にわたる環境信頼性検証を完了しています。

5. 便利なコンパクトな統合。標準 M20×0.5 マウントは、協力システム開発者が開発した小型サーマルカメラへのシームレスな取り付けをサポートします。全体の構造はコンパクトで、熱画像装置のレイアウトスペースを節約します。

応用分野

1. 国境警備と境界監視。非冷却サーマル レンズは、屋外の熱モニタリングを 24 時間サポートします。昼夜を問わず侵入物の熱シグネチャを捕捉し、セキュリティ サイトの境界侵入検出を支援します。

2. 産業用予知保全。これ熱画像レンズ電力機器、機械設備、パイプラインからの過熱熱信号を検出します。オペレーターが機器の故障に先立って隠れた過熱障害を発見し、産業機器の状態検査をサポートします。

3. 自動車の熱ビジョン。アフターマーケットの赤外線暗視運転支援システムに使用されます。 8 ～ 12μm のスペクトル応答は、夜間または視界の悪い運転条件下で、車両システムが道路の障害物や生きているターゲットを検出するのに役立ちます。

4. 無人システム。これは、小型 UAV や無人地上車両に搭載された熱ペイロードとして機能します。捜索救助任務、現場パトロール、状況認識タスクに赤外線画像データを提供します。

5. 防火と森林監視。 LWIR レンズは、森林地帯内の初期の隠れた熱源を特定します。裸火が現れる前に山火事の危険性を早期に警告することをサポートします。

6. 建物のエネルギー監査。建築構造物の熱検査を行っています。ユーザーは熱画像を通じて熱損失の位置、空気漏れ箇所、断熱欠陥を特定し、建物の省エネ改修をガイドできます。

7. 海洋監視。霧の多い海上条件下でも昼夜を問わず海上目標探知を実現します。オフショア監視タスクに安定した熱画像出力を提供します。
